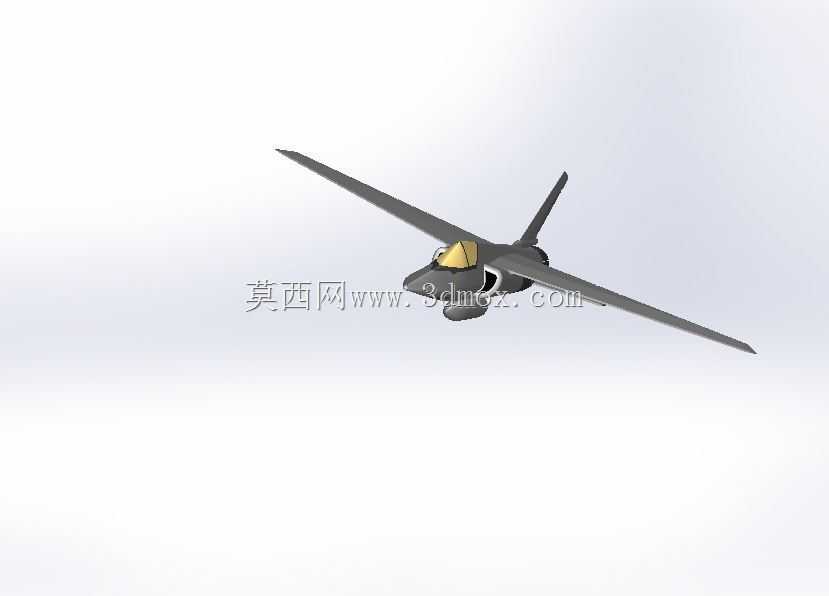

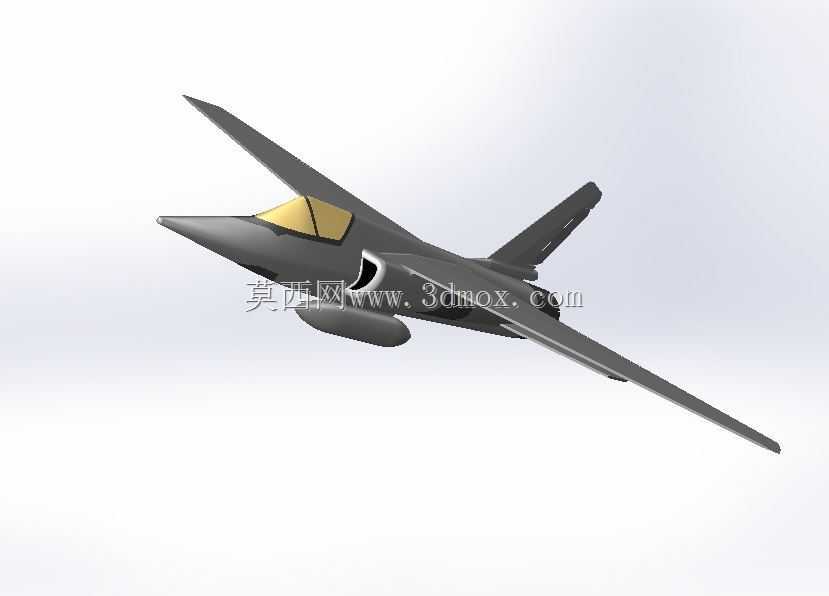

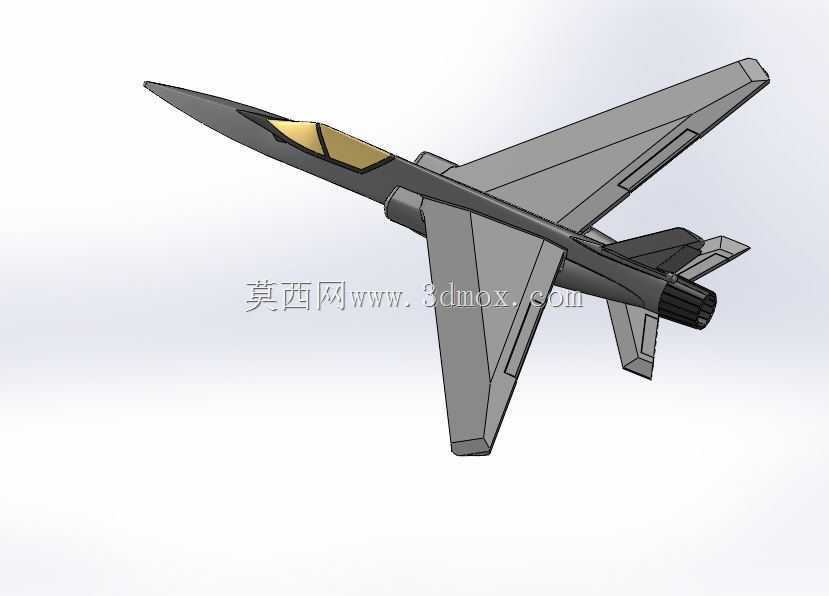

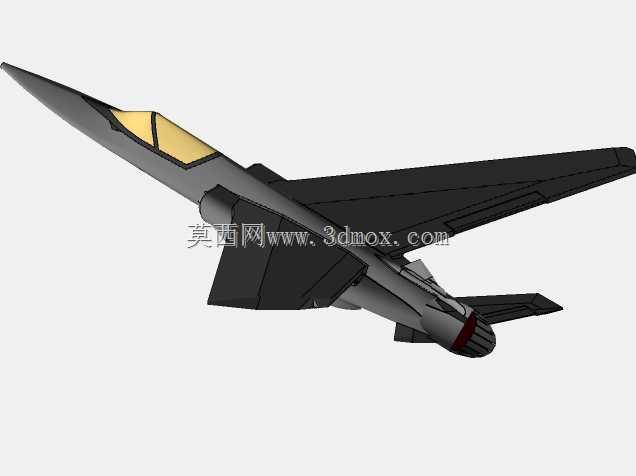

双座单引擎喷气教练机三维结构设计

　　这款双座单引擎喷气教练机的三维结构设计，核心围绕飞行学员初级到中级阶段的训练需求展开，整体气动布局采用下单翼、单垂尾、两侧进气的常规构型，在保证飞行稳定性的同时，尽可能贴近一线作战机型的操纵特性，帮助学员完成从螺旋桨教练机到喷气式战机的过渡适配。从实际应用场景来看，这类机型主要承担飞行院校的基础特技、仪表飞行、编队起降、基本战术动作训练任务，部分改进型号也可挂载轻型训练弹承担二线防空巡逻职责，因此在结构设计上需要兼顾操纵容错率与接近实战的飞行性能。

　　设计过程中首先确定的是座舱布局，串列双座的布置方式让前后座飞行员都能获得良好的前向视野，后座教员席的位置略高于前舱学员席，确保教员在起降、特技动作过程中能够清晰观察前方跑道与空域态势，座舱盖采用整体式风挡加分段式后舱盖的结构，既保证风挡的结构强度能够承受高速飞行下的鸟撞冲击，也方便后舱单独开启完成人员进出与地面检查。机身截面采用近似椭圆的修型设计，在容纳单引擎涡喷发动机、燃油箱、航电设备、操纵连杆的前提下，尽可能降低机身迎风面积，减少跨音速阶段的飞行阻力，两侧进气道采用半圆形固定式进气口，没有设置复杂的可调激波锥，一方面降低结构重量与维护难度，适配教练机高出动率的使用需求，另一方面在0.4到0.8马赫的常用训练速度区间内，进气道总压恢复系数能够稳定维持在较高水平，保证发动机进气效率。

　　机翼设计采用中等后掠角的梯形翼，前缘后掠角控制在35度左右，既能够保证低速起降阶段的升力特性，缩短起降滑跑距离，适配训练机场相对较短的跑道条件，也能在高亚音速飞行阶段保持足够的操纵舵效，让学员完成横滚、半斤斗翻转等基础特技动作时的操纵反馈更线性。机翼后缘设置了分段式襟翼与副翼，襟翼在起降阶段可下放25到35度，进一步提升低速升力，副翼采用差动设计，配合机身后部的全动平尾与单垂尾方向舵，能够实现三轴操纵的独立解耦，避免新手学员操纵时出现不必要的姿态耦合，降低训练阶段的操作风险。起落架采用前三点式布局，前起落架布置在座舱后下方的机身承力框上，采用双轮结构，能够承受着陆阶段的正面冲击，主起落架布置在机翼根部的机身两侧承力结构上，单轮设计配合油气减震支柱，可在学员着陆操作偏差、下降率过大的情况下吸收冲击能量，避免结构损坏，同时起落架收放机构采用简单的连杆锁止结构，相比复杂的多转轴收放系统，维护难度更低，能够减少地面保障的工作量，提升训练出动架次。

　　动力系统的安装边界在设计初期就完成了预留，单台涡喷发动机通过机身尾部的发动机架固定在机身承力结构上，发动机轴线与机身水平轴线存在1度左右的安装角，抵消发动机推力带来的低头力矩，减少平尾的配平阻力。机身内部的燃油箱分别布置在机翼内部与座舱后方的机身中段，重心控制在机翼平均气动弦长的28%到32%区间内，无论燃油消耗、人员载重如何变化，整机重心都不会超出允许的操纵范围，避免出现操纵反效等危险情况。尾翼部分的垂直尾翼采用大后掠角设计，保证大侧滑角飞行时的方向稳定性，水平尾翼采用全动式设计，相比升降舵结构拥有更高的操纵效率，能够在特技动作中快速调整机身俯仰姿态，同时平尾的安装位置略低于机翼弦线，避开机翼下洗气流的直接影响，保证大迎角飞行阶段的平尾舵效。

　　从结构强度设计来看，整机的机身主承力框采用航空铝合金整体机加工结构，机翼梁采用工字梁结构，蒙皮采用变厚度设计，在机翼根部、机身对接框、发动机安装架等应力集中区域适当增加蒙皮厚度与加强筋，在非承力的口盖、整流罩位置采用轻量化复合材料，在保证结构强度满足9G正过载、4.5G负过载的训练机动要求前提下，尽可能降低整机结构重量，提升飞机的推重比，改善飞行性能。地面维护相关的设计也融入到整体结构中，机身侧面、腹部设置了多处快卸口盖，对应发动机检查点、航电设备舱、液压系统、燃油系统的维护位置，不需要拆解大面积蒙皮即可完成日常检查与故障排查，适配训练基地高频次飞行的保障需求。
