大众汽车品牌标识立体结构设计

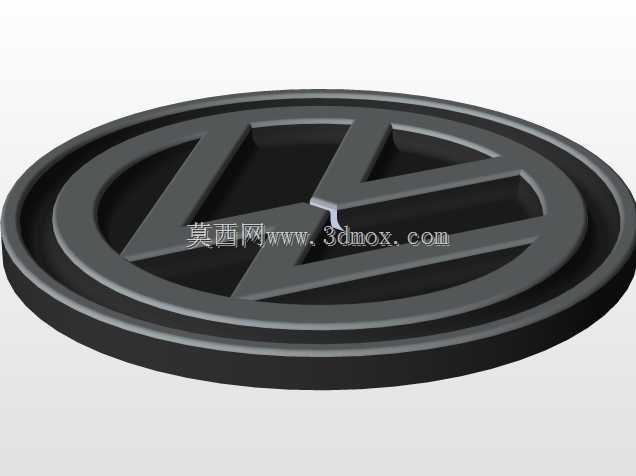

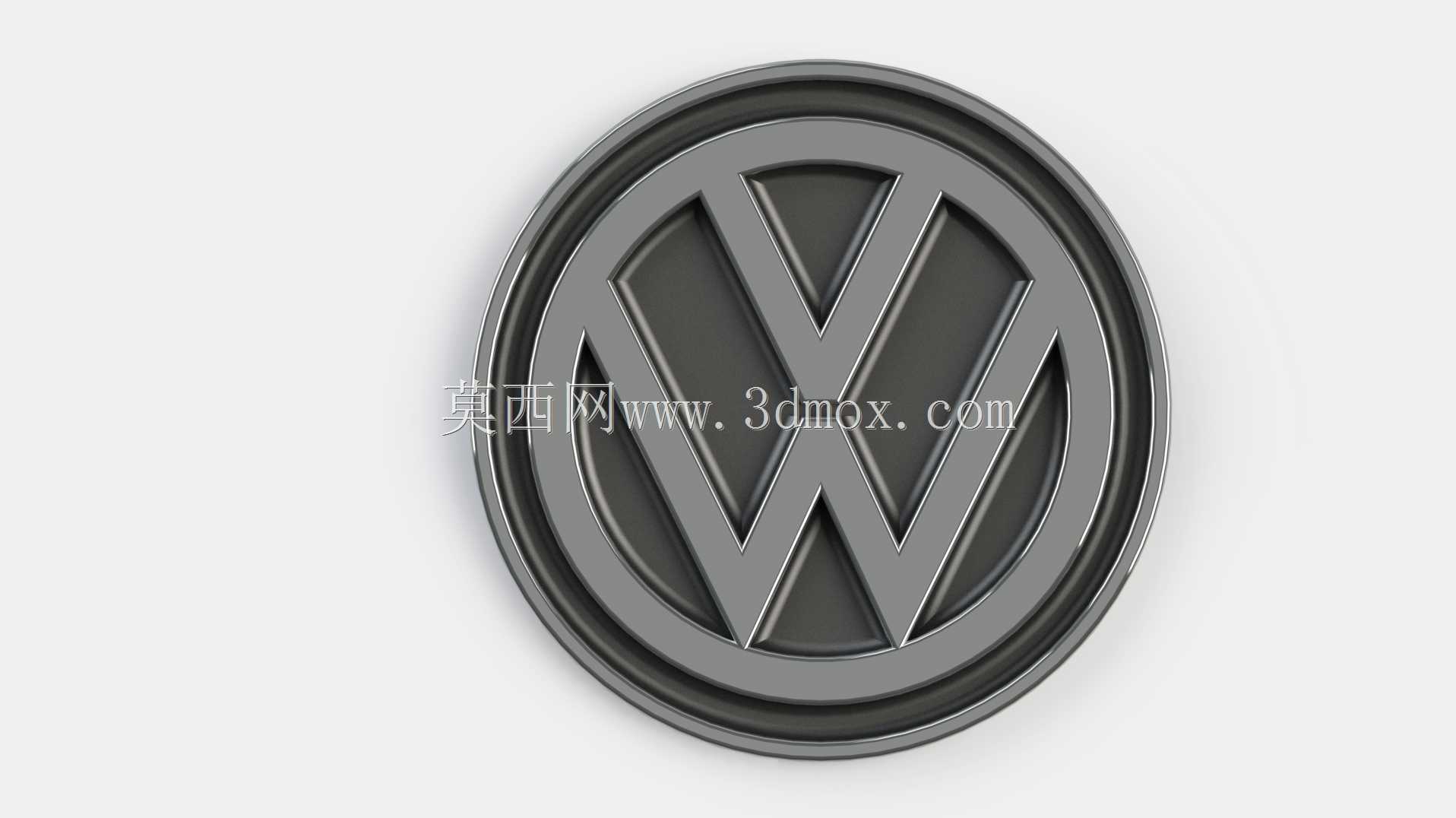

　　在汽车外饰件的设计开发流程中，车头与车尾的品牌标识是兼具品牌识别功能与外观装饰属性的核心零部件，这类标识的三维结构设计需要兼顾造型还原度、安装适配性与量产工艺可行性，本次完成的大众品牌标识三维结构，完全围绕整车外饰的实际装配需求展开设计。从实际应用场景来看，这类车标通常安装在车辆前进气格栅中部、尾门中央位置，部分高配车型还会将同结构标识集成在轮毂盖、方向盘中央装饰罩上，不同安装位置的标识会根据安装面的曲率做适配性的结构微调，但核心的外观造型特征保持完全统一。设计过程中首先还原了大众标识经典的椭圆外轮廓与内部VW字母组合的立体层次，外框做了阶梯式的凸台结构，最外层的镀铬装饰圈做了0.8mm的凸起高度，

　　既能够在整车外观上形成足够的视觉辨识度，也能避免车辆清洗过程中毛刷对标识表面的过度剐蹭，延长外观件的使用寿命。内部的VW字符与基底之间做了1.2mm的高度差，字符边缘做了R0.3的圆角过渡，既避免了锐边带来的加工毛刺问题，也能让光线照射下形成自然的明暗层次，提升标识的精致感。从安装边界来看，常规乘用车前脸安装的该款标识，椭圆长轴尺寸控制在120mm-150mm区间，短轴尺寸对应为100mm-125mm，整体厚度不超过8mm，背部预留了3个均匀分布的卡扣安装位，卡扣的位置与进气格栅上的预装孔位完全匹配，安装时不需要额外打胶，直接卡入即可完成固定，卡扣的卡接量设计为1.5mm，既能够保证车辆高速行驶过程中标识不会出现松动脱落，

　　也能在售后维修时方便拆卸更换，不会对格栅本体造成损伤。针对尾门安装的版本，标识背部会额外预留3M胶粘贴的平整区域，因为尾门多为钣金或塑料覆盖件，卡扣安装容易在背面产生凸点影响外观平整度，粘贴式结构能够让标识与尾门表面完全贴合，避免缝隙积水积灰。设计过程中还考虑了不同工艺的实现路径，面向量产的镀铬版本，外框与字符部分采用ABS材质注塑成型后做表面镀铬处理，基底部分采用哑光黑的ABS材质，两种材质通过双色注塑工艺一体成型，不需要后续的粘接工序，能够有效提升生产效率，降低装配误差。面向改装市场的亮黑版本，则整体采用PC材质注塑，表面做哑光黑或亮黑烤漆处理，满足不同用户的外观改装需求。在结构强度校核上，

　　标识整体能够承受120km/h时速下的风阻冲击，在-40℃到85℃的环境温度区间内不会出现变形、镀铬层脱落的问题，同时表面做了耐紫外线处理，长期暴露在户外阳光下不会出现明显的色差变化。很多初入行的结构设计师在做车标设计时，容易只关注外观造型的还原，忽略安装结构与周边件的匹配关系，要么卡扣位置设计偏差导致安装后出现缝隙不均的问题，要么整体厚度超标导致与格栅内部的防撞梁、传感器产生干涉，本次设计过程中特意将背部的安装筋位高度控制在3mm以内，所有筋位都做了拔模斜度处理，注塑过程中不会出现脱模困难的问题，同时标识背部与安装面之间预留了2mm的间隙，能够避免车辆行驶过程中因共振产生的异响问题。另外针对部分带ACC自适应巡航功能的车型，该标识还可以在结构上做适配调整，将标识基底部分更换为可穿透雷达波的特殊材质，不需要改变外观造型就能满足雷达信号的穿透需求，这也是当前车标设计的一个重要方向，在保证品牌识别度的前提下，整合更多的车辆功能，减少外饰件的数量，让整车前脸的设计更加简洁统一。从建模的细节来看，所有曲面都做了G2连续处理，表面没有明显的折痕与凹凸，镀铬后的表面不会出现光影扭曲的问题，字符的比例完全按照大众品牌的视觉规范进行还原，不会出现字母变形、比例失调的问题，椭圆外框的曲率经过多次调整，从各个角度观察都不会出现椭圆变形的视觉误差。
