GSE290扭矩读取器手持面板结构设计

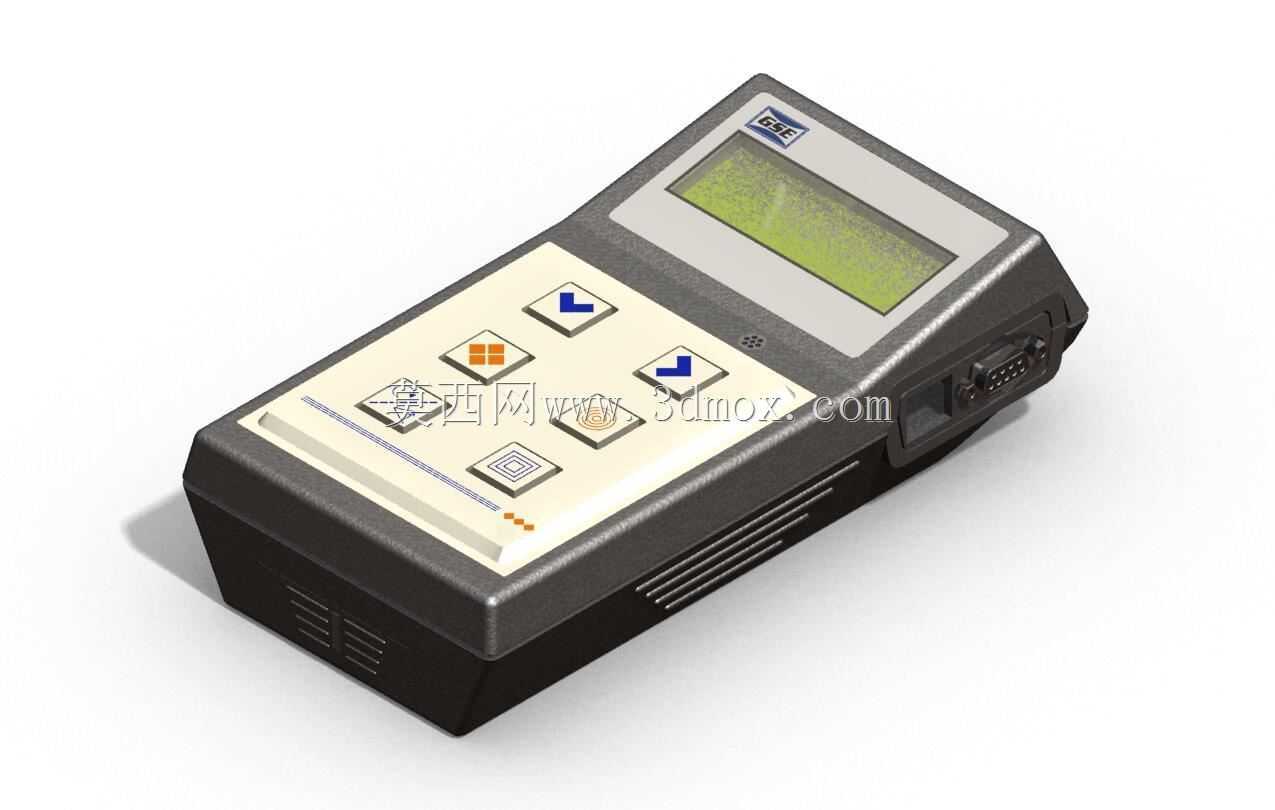

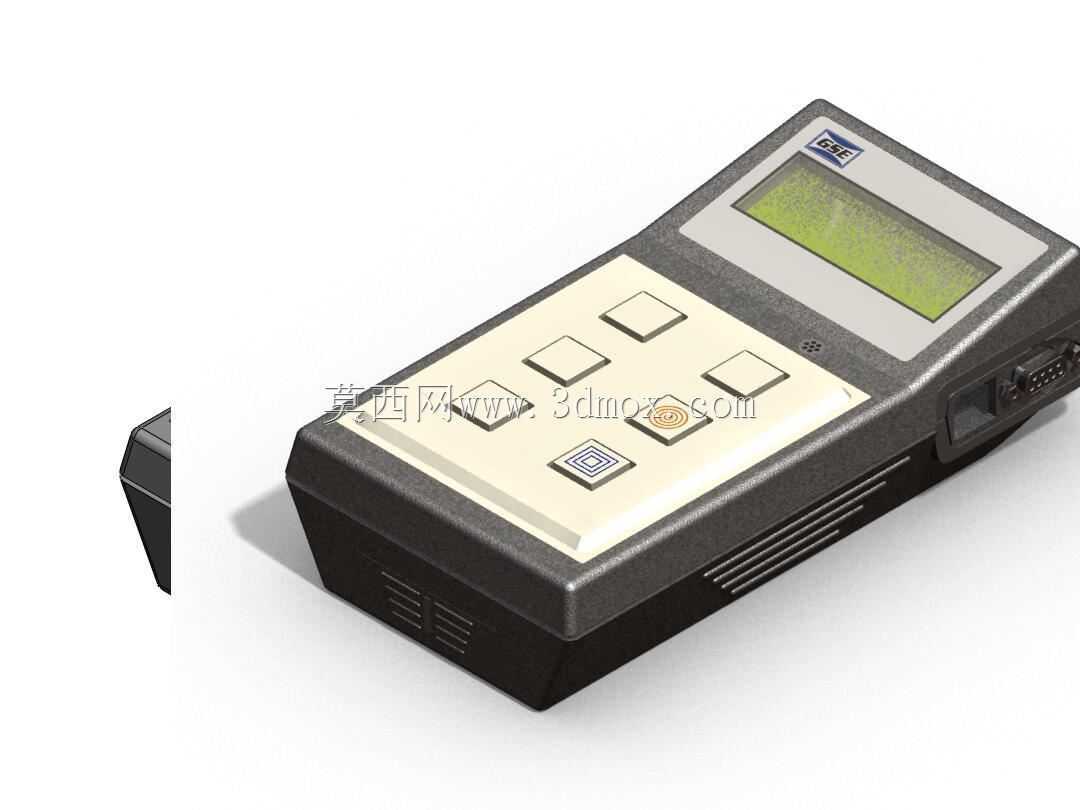

　　在工业扭矩检测的各类现场场景中，配套扭矩传感器的读取终端是完成数据采集、参数调校的核心交互载体，这款手持面板的结构设计完全围绕现场作业的实际使用逻辑展开，没有冗余的装饰性结构，每一处外形与结构细节都服务于工况使用需求。从实际应用场景来看，这类手持读取面板主要适配生产线扭矩校验工位、实验室扭矩传感器标定场景、设备运维现场的扭矩参数复测环节，作业人员多数时候需要单手握持设备完成操作，因此整机的外形轮廓做了针对性的收腰处理，底部壳体的棱边全部做了R3-R5的圆弧过渡，避免长时间握持时硌手，同时壳体下半部分的侧面设计了内凹的防滑筋条，即便手上沾有少量润滑油或切削液，也能稳定持握不会滑落。设备的核心功能是完成扭矩传感器的数据读取、

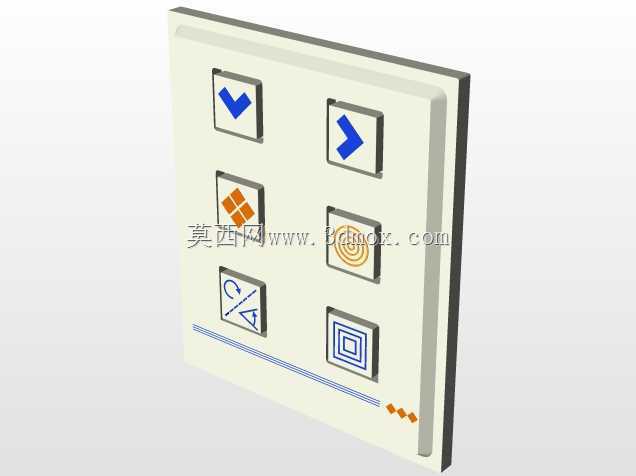

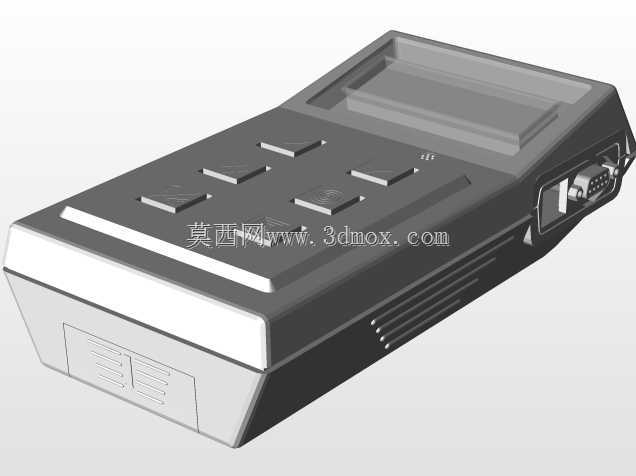

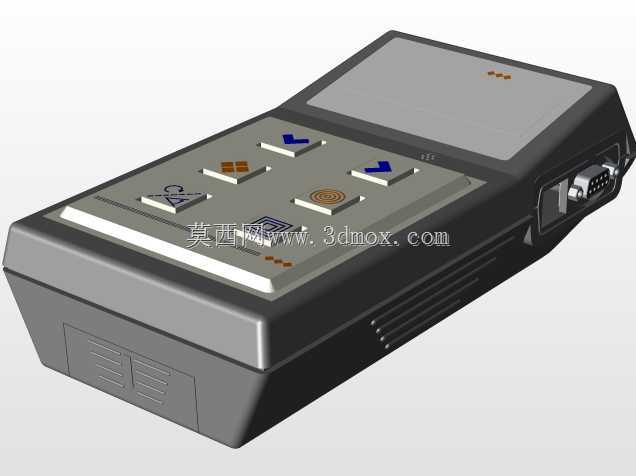

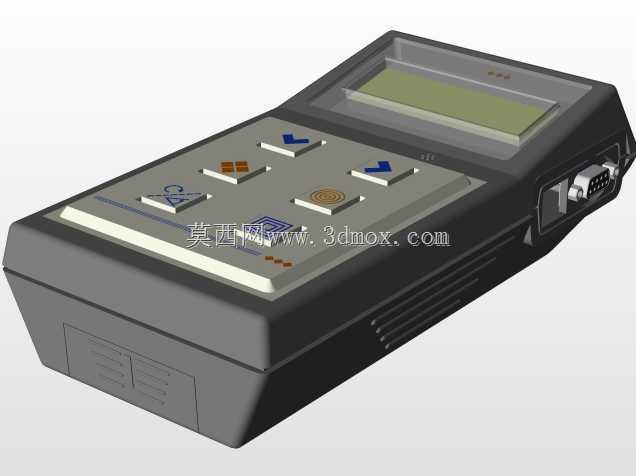

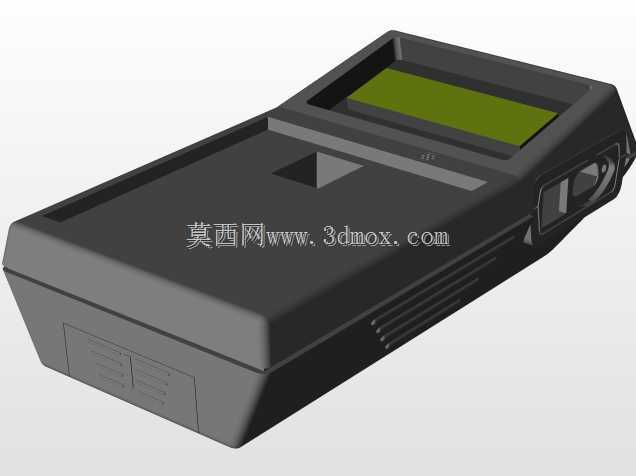

　　参数配置与数据暂存，因此正面的交互区域做了明确的功能分区：上方区域预留了液晶显示屏的安装位，屏幕周边做了高出屏幕表面0.8mm的凸边，即便设备不慎平摔在工作台面，也能避免屏幕直接接触硬物造成刮花或碎裂；屏幕下方的按键区域按照操作频率排布按键，最上方的上下方向键用于菜单切换与参数调整，中间的确认键与功能切换键对应参数确认、测量模式切换操作，最下方的功能快捷键对应一键清零、数据存储的高频操作，所有按键的键帽都做了0.5mm的凸起高度，按压行程控制在1.2mm，戴薄劳保手套操作时也能准确触发，不会出现误触或按不动的情况。从结构设计思路来看，整机采用上下壳分体扣合的结构，上壳为操作面集成按键与屏幕安装位，下壳为电池仓与接口安装位，

　　两者通过侧边的卡扣加底部两颗M2螺丝固定，拆装维护时不需要撬开壳体，避免维修时造成壳体卡扣断裂；壳体侧面的通讯接口做了内凹设计，接口外侧预留了防尘塞的安装槽位，在车间多粉尘、多切削液飞溅的场景下，不用的时候盖上防尘塞就能避免异物进入接口造成接触不良，接口选用通用的工业串行接口，可直接适配对应型号扭矩传感器的通讯线缆，不需要额外制作转接线缆。关于安装与尺寸边界，这款手持面板的整体长宽高控制在160mm85mm35mm的范围内，刚好可以放入作业人员的工作服口袋，方便随身携带转场；内部的PCB安装位预留了2mm的安装间隙，四周设计了十字形的减震筋条，设备不慎掉落时，筋条可以吸收部分冲击能量，避免PCB板受冲击出现元器件虚焊；

　　电池仓设计在下壳内部，采用两节通用五号电池供电，仓盖做了卡扣式锁紧结构，更换电池不需要额外工具，仓盖周边设计了一圈密封胶条，可满足日常工况下的防泼溅要求。壳体表面的处理采用细晒纹工艺，不容易残留指纹与油污，日常擦拭清洁非常方便；设备底部设计了两个小型的支撑凸点，平放在工作台面时会形成3度左右的倾斜角，作业人员坐着操作时不需要低头就能清晰看清屏幕上的数值，减少长时间作业的颈部疲劳。在结构强度设计上，壳体选用ABS+PC的混合工程塑料，壁厚控制在2.2mm，既保证了整体结构的抗摔强度，又不会让整机重量过大，整机带电池的重量控制在220g左右，单手握持操作半小时也不会出现明显的手部酸胀感。按键下方的导电胶层做了加厚处理，单键的按压寿命可以满足十万次以上的操作需求，适配工业场景下高频次的使用要求；屏幕的安装位预留了泡棉胶的粘贴槽，装配时泡棉胶可以填充屏幕与壳体之间的间隙，同时起到缓冲减震的作用，避免设备受震动时屏幕出现松动漏光的问题。从实际使用的细节来看，面板上的按键标识采用模内注塑的工艺制作，不会因为长期摩擦出现标识磨损脱落的问题，即便使用三五年也能清晰识别每个按键的功能；设备侧面的散热槽采用错位开孔的设计，既可以保证内部电路工作时的热量散出，又能避免外界的粉尘、铁屑直接通过散热槽进入壳体内部，减少内部电路积尘造成的故障概率。
