小型航模用喷气式涡轮动力装置结构

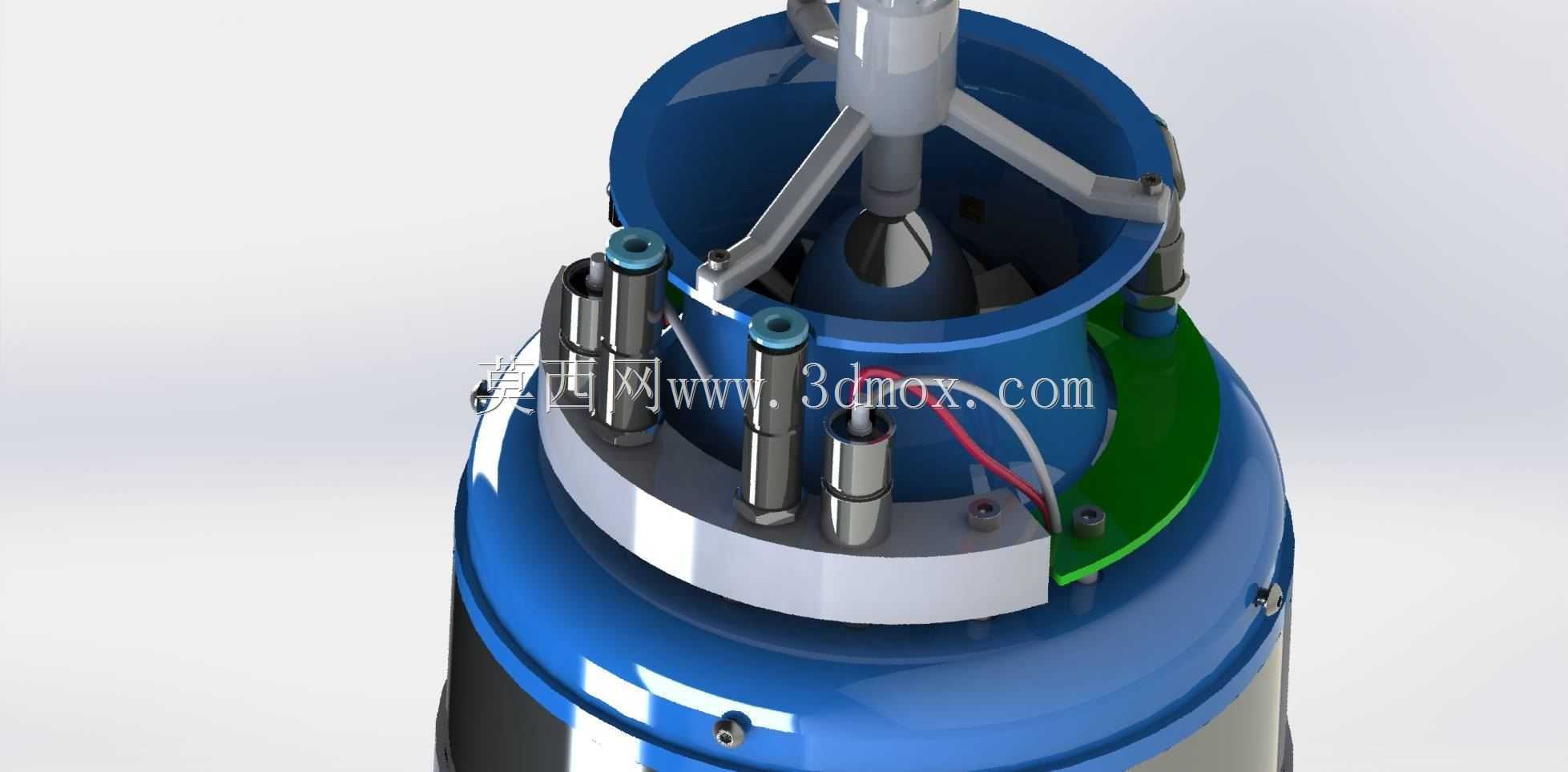

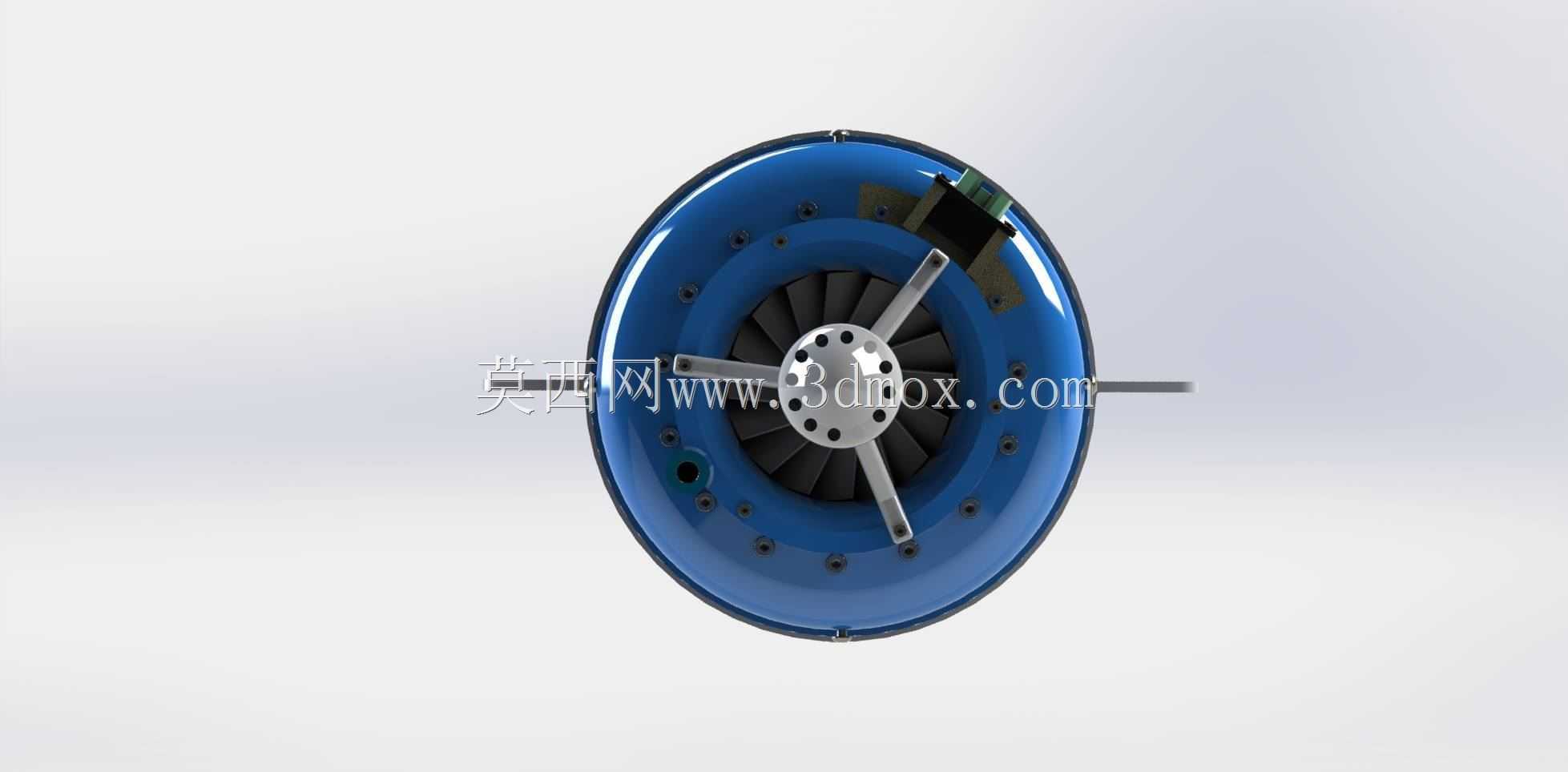

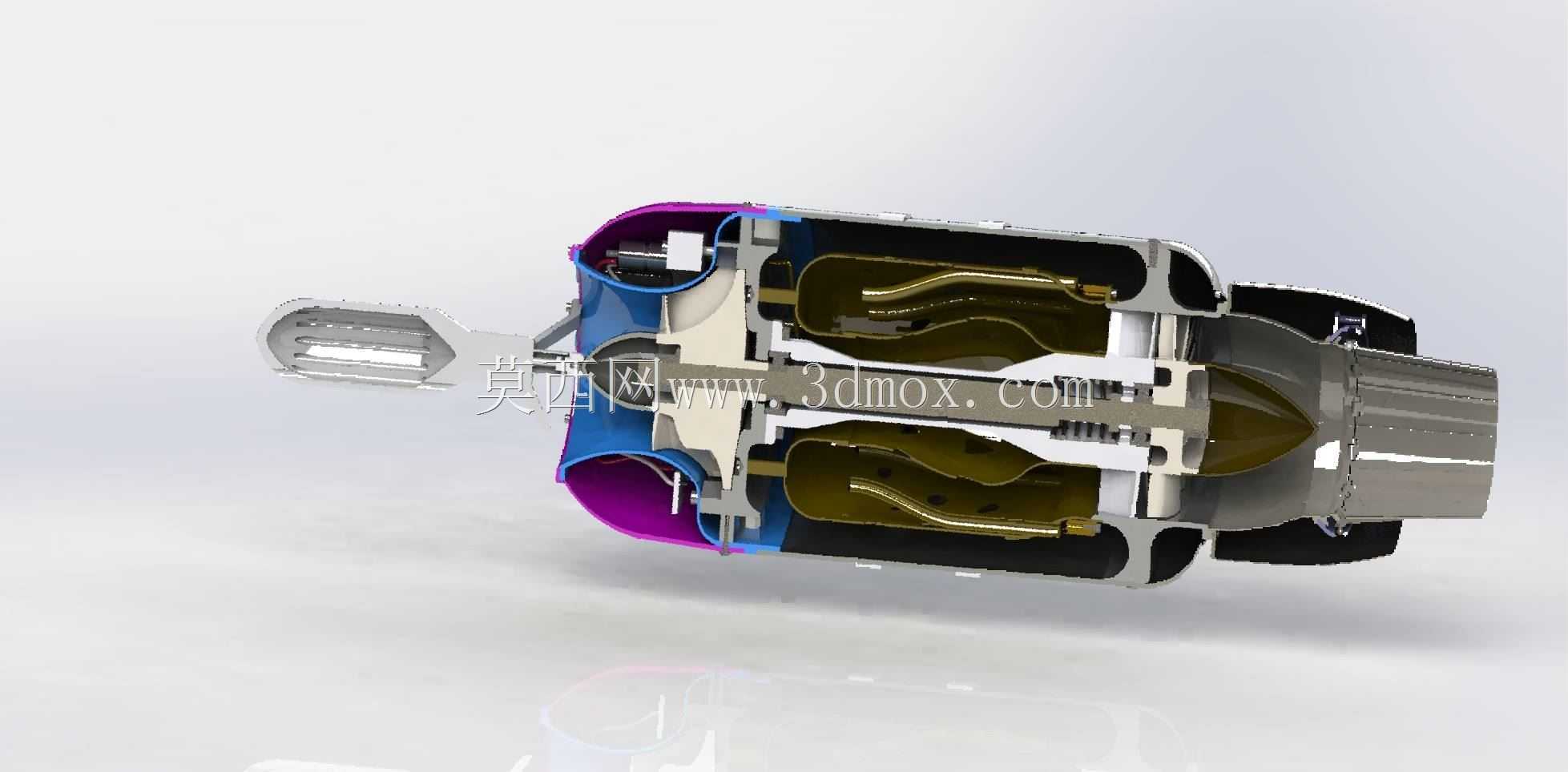

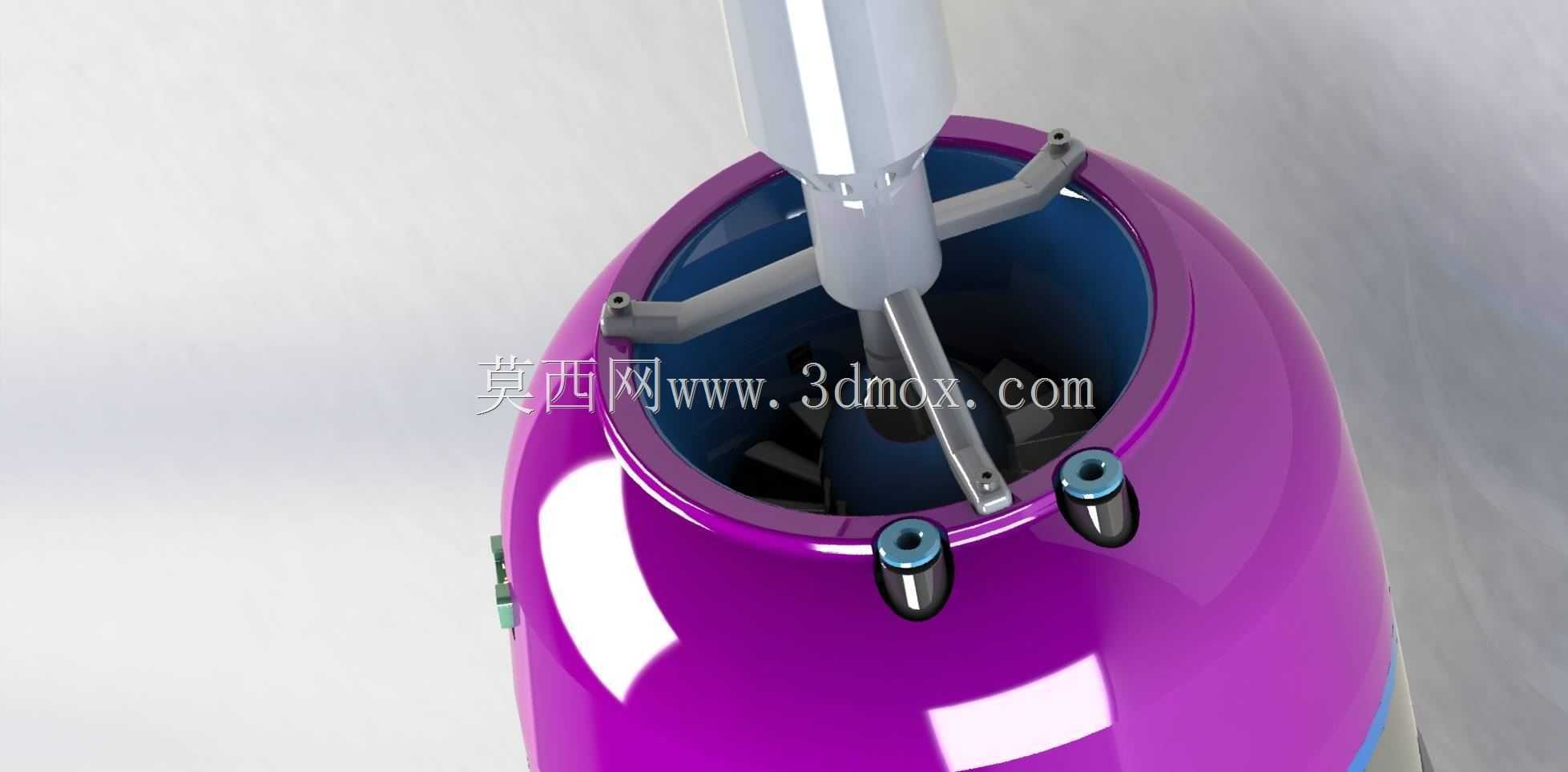

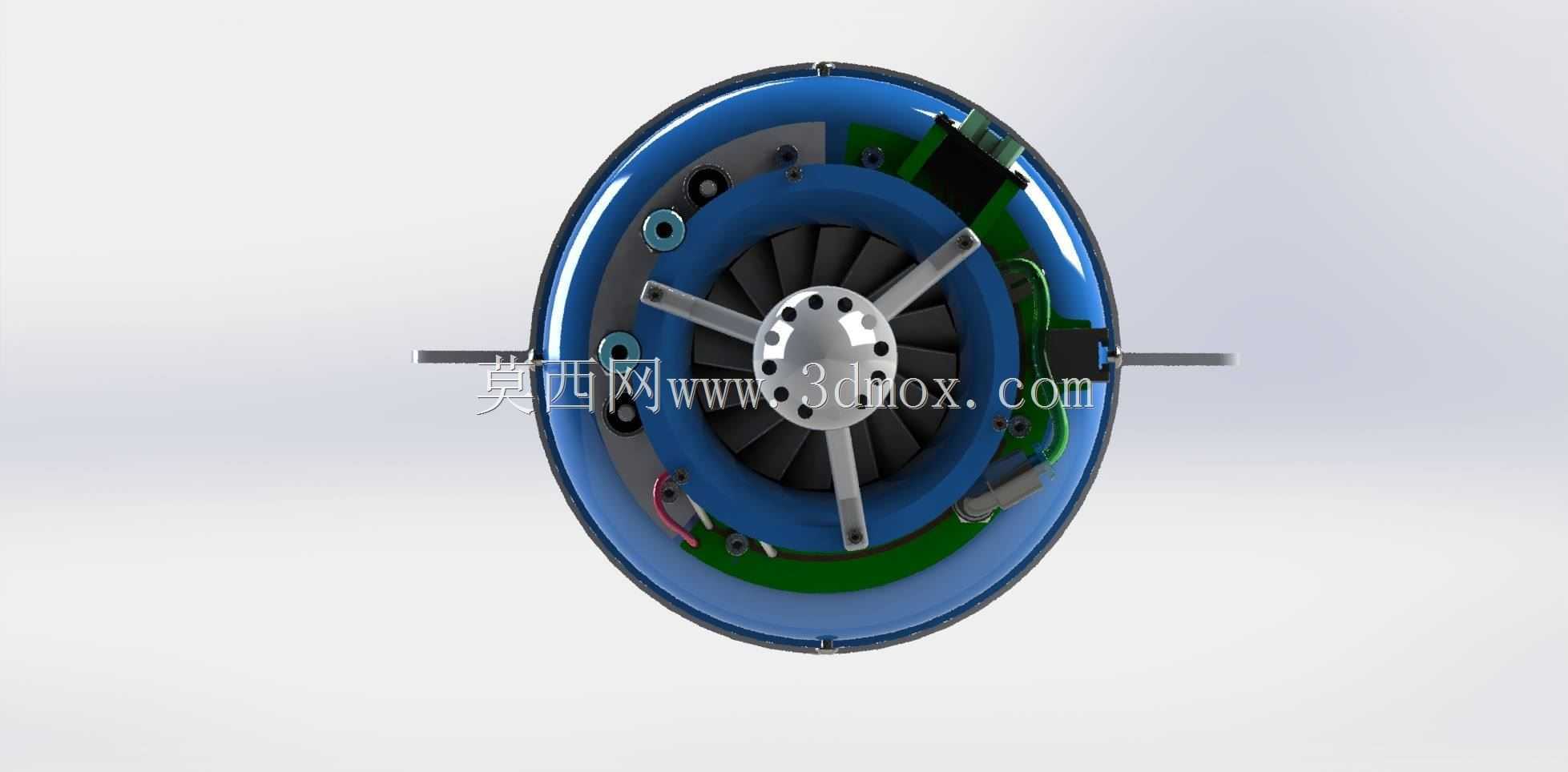

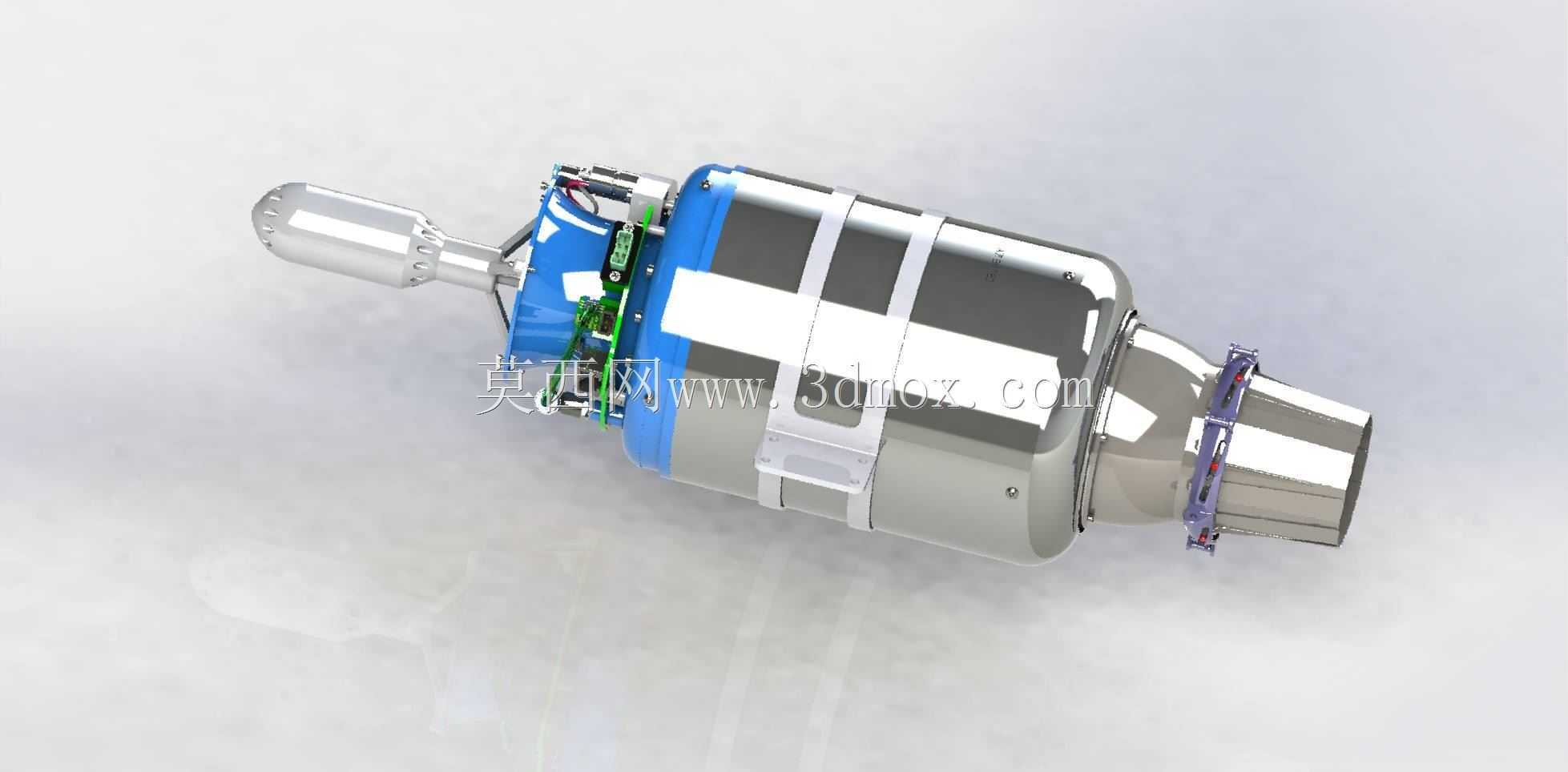

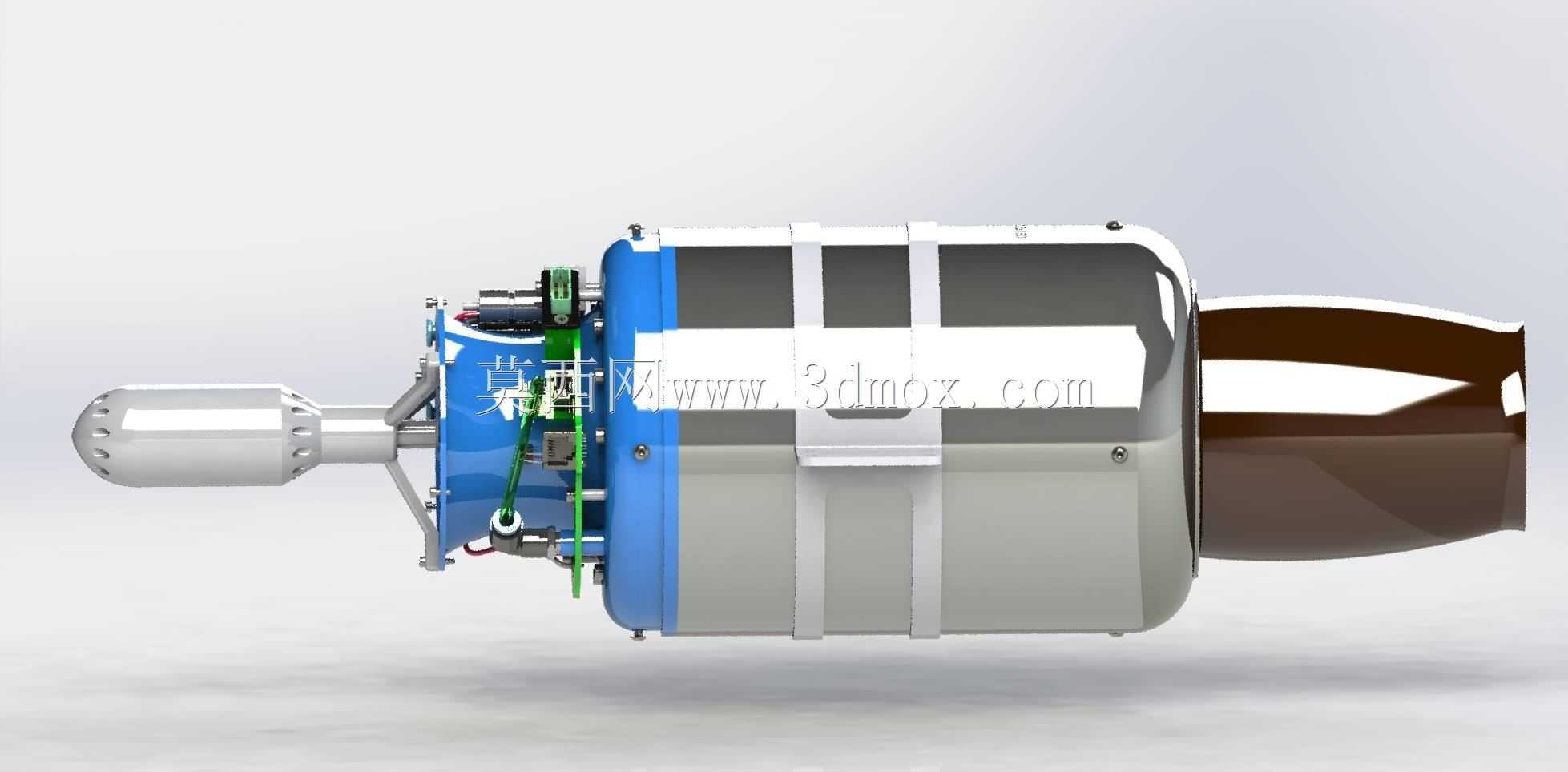

　　这款小型喷气式涡轮装置主要面向遥控航模、小型试验飞行器的动力配套场景，区别于大尺寸航空涡喷，其整体结构紧凑，推力输出适配起飞重量在40公斤级的小型飞行器，能够为航模提供持续稳定的喷气推力，满足特技飞行、长航时巡航等不同飞行工况的动力需求。从结构设计逻辑来看，整套装置采用了分段式集成布局，前端进气段做了圆滑过渡处理，能够降低进气紊流对压气机工作效率的影响，进气口周边的开孔结构兼顾了异物防护与进气流量平衡，避免飞行过程中杂物吸入损坏内部叶轮。中段核心机区域采用了多层套筒式结构，外层壳体承担结构防护与散热功能，中间层布置燃油管路与控制线路，内层则是压气机、燃烧室与涡轮的核心做功区域，这种分层布局能够将高温区域与外围控制元件做物理隔离，

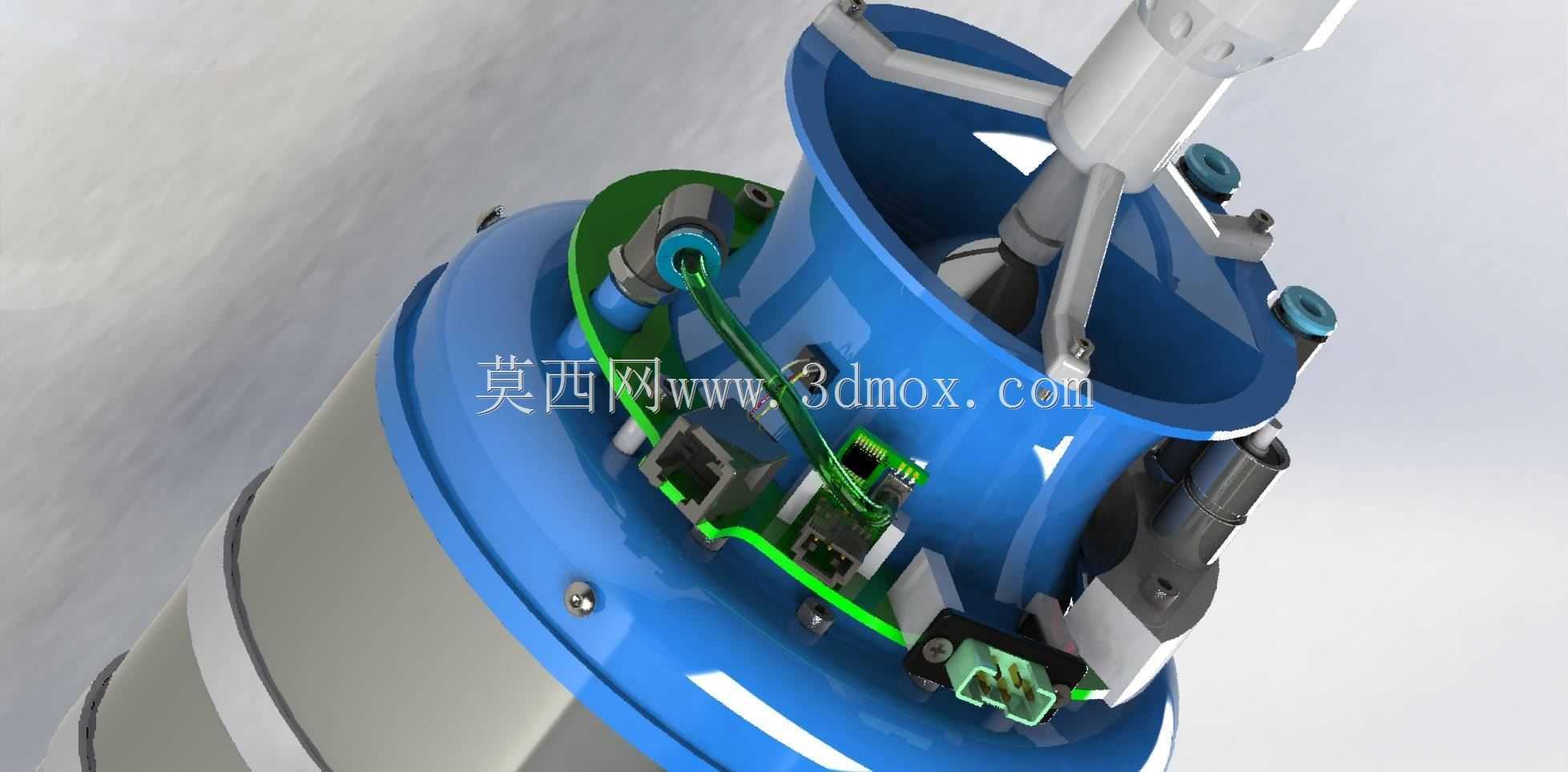

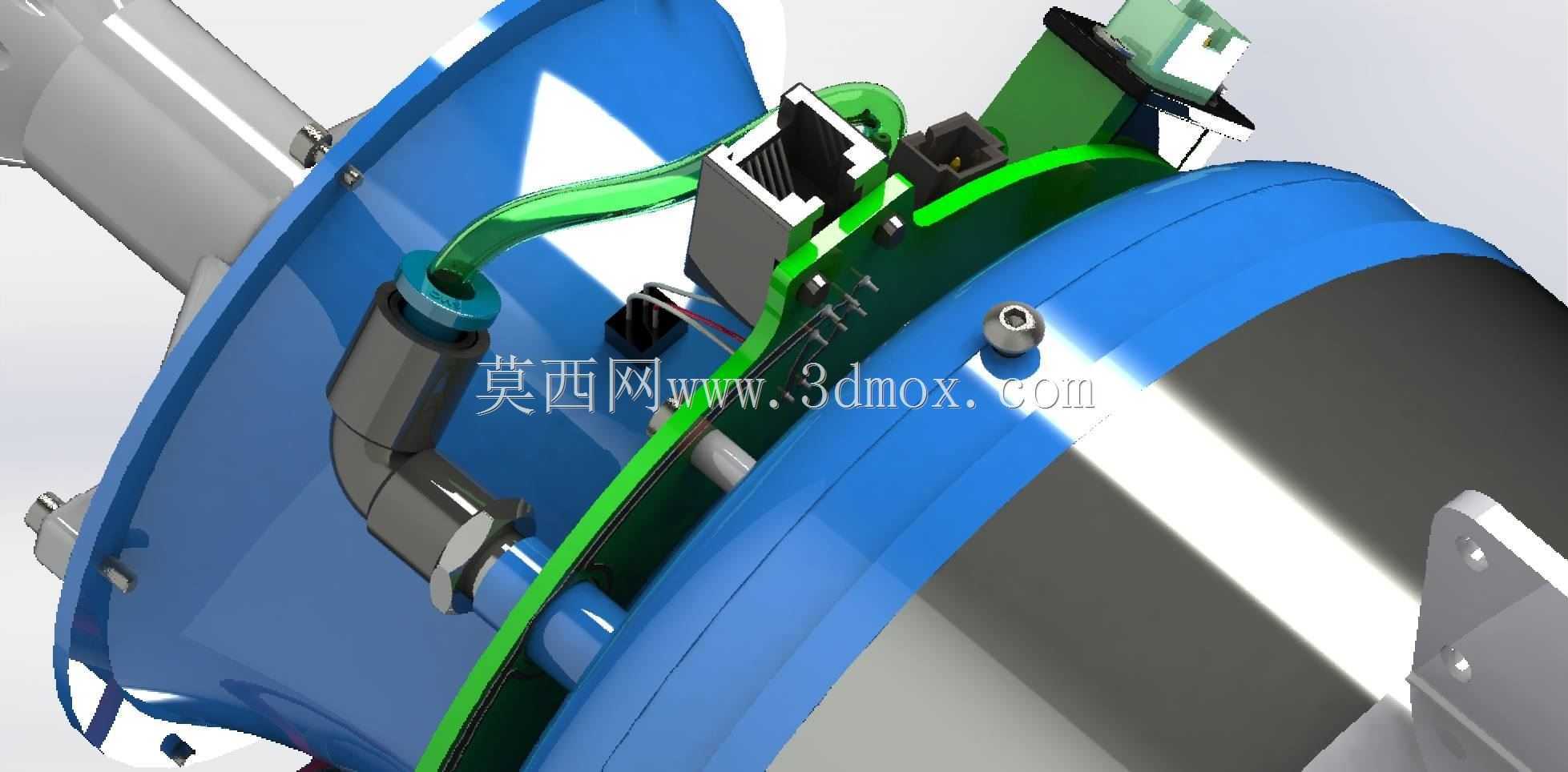

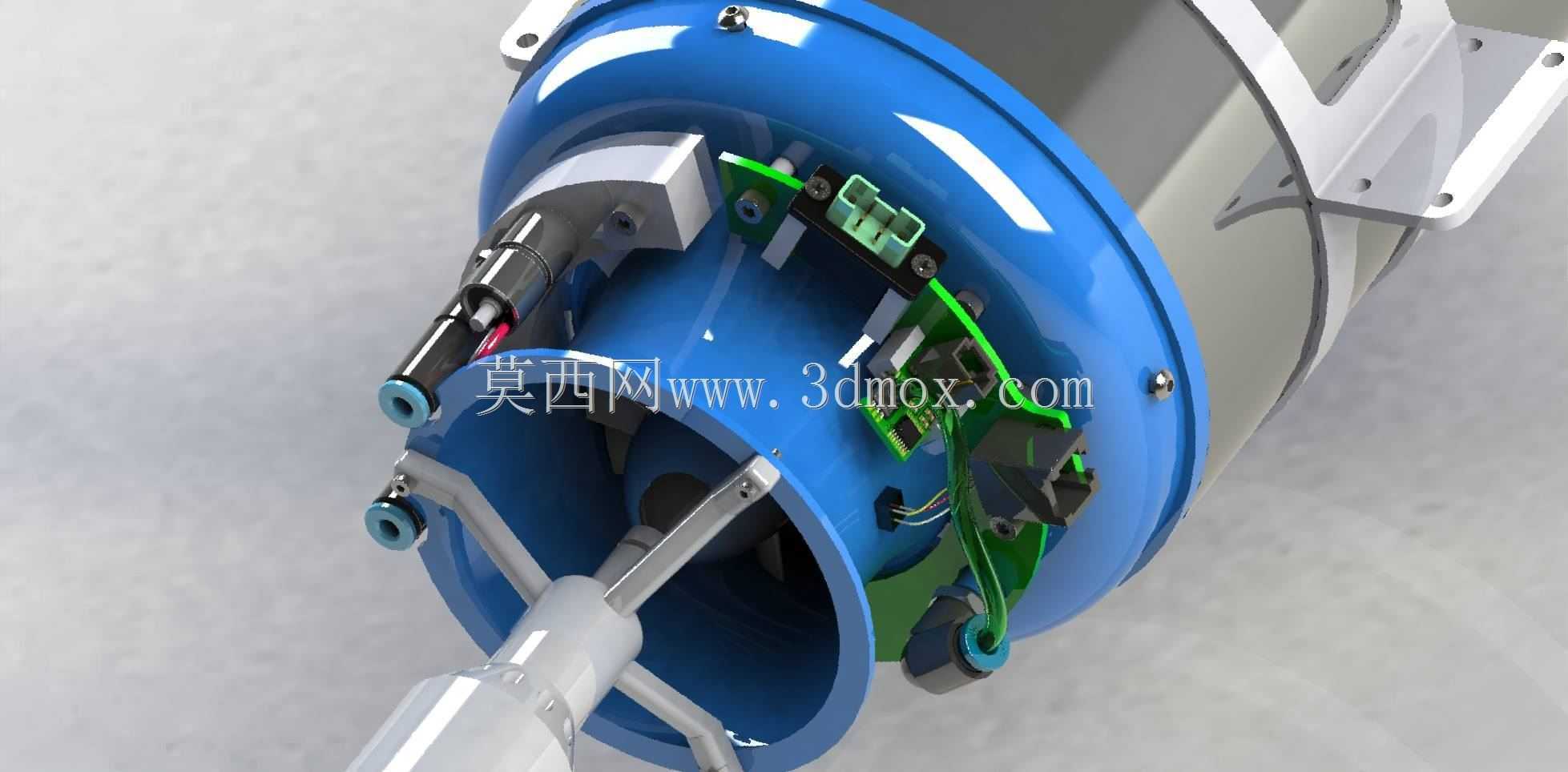

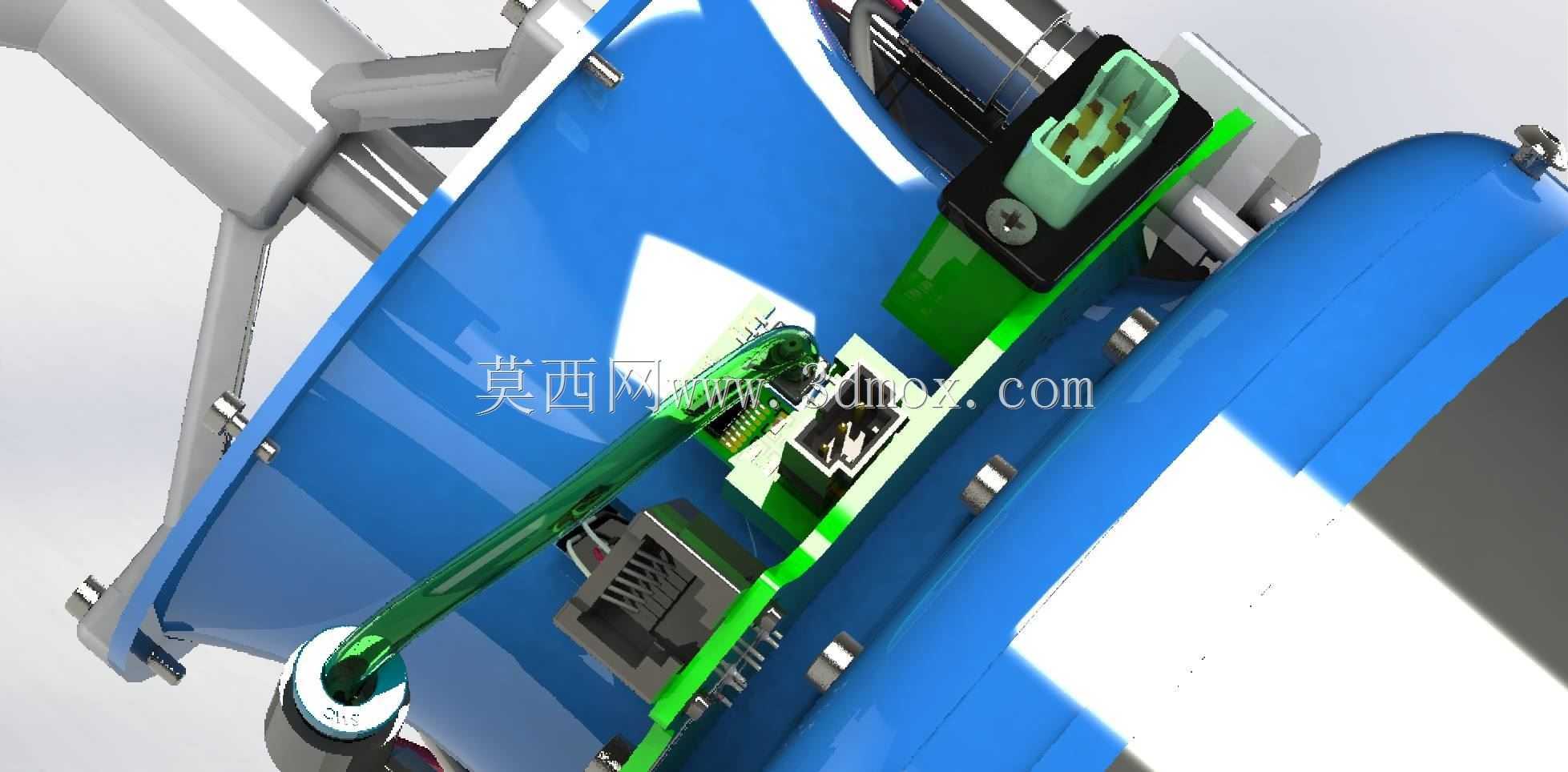

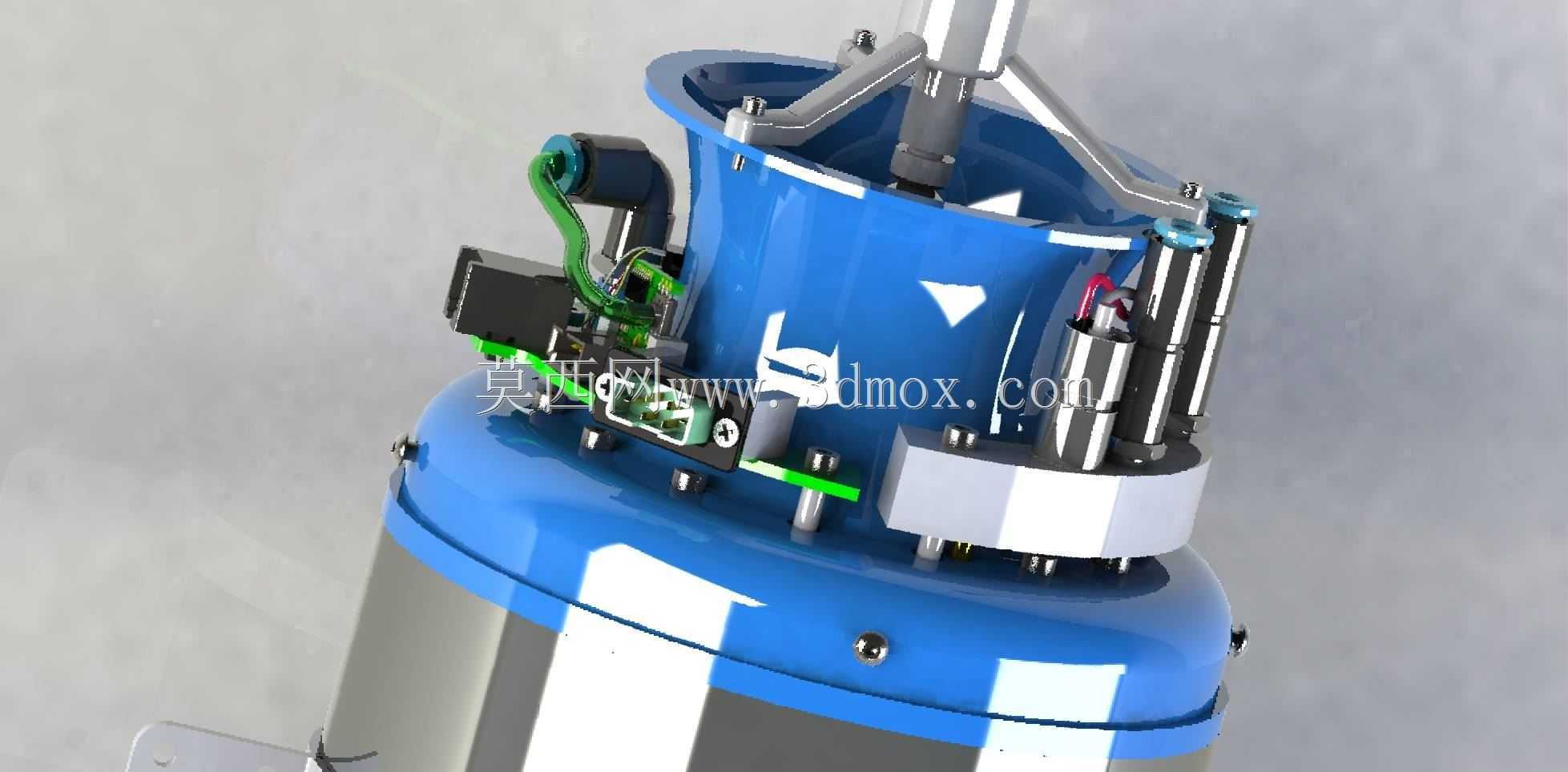

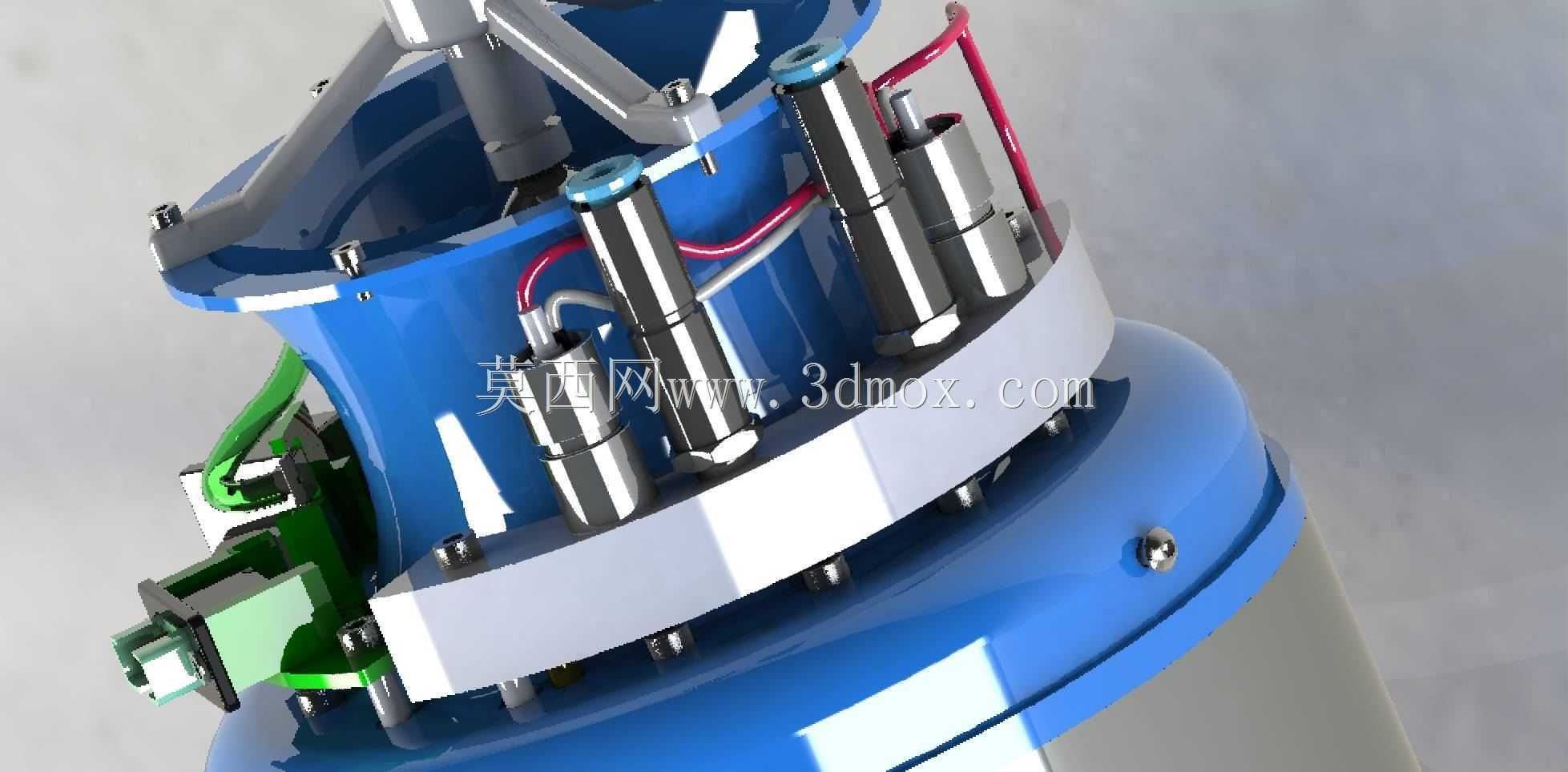

　　降低高温对电子元器件的热影响，提升长时间工作的可靠性。控制部分专门集成了燃油输入控制电磁阀，能够根据ECU输出的控制信号精准调节燃油供给量，避免供油波动导致的转速不稳或者富油熄火问题；配套的ECU电路板整合了转速采集与温度采集通道，搭配光学转速传感器与温度传感元件，能够实时获取涡轮转速、排气温度等核心运行参数，形成闭环控制逻辑，在飞行器不同飞行姿态、不同进气压力条件下自动调整供油量，保证动力输出的线性度与稳定性。润滑系统采用了独立的陶瓷轴承润滑回路，没有与燃油系统或者其他管路共用通道，能够单独为高速运转的陶瓷轴承提供持续的润滑冷却，避免高转速下轴承出现干磨过热的问题，独立回路的设计也方便后期维护时单独检查润滑状态，

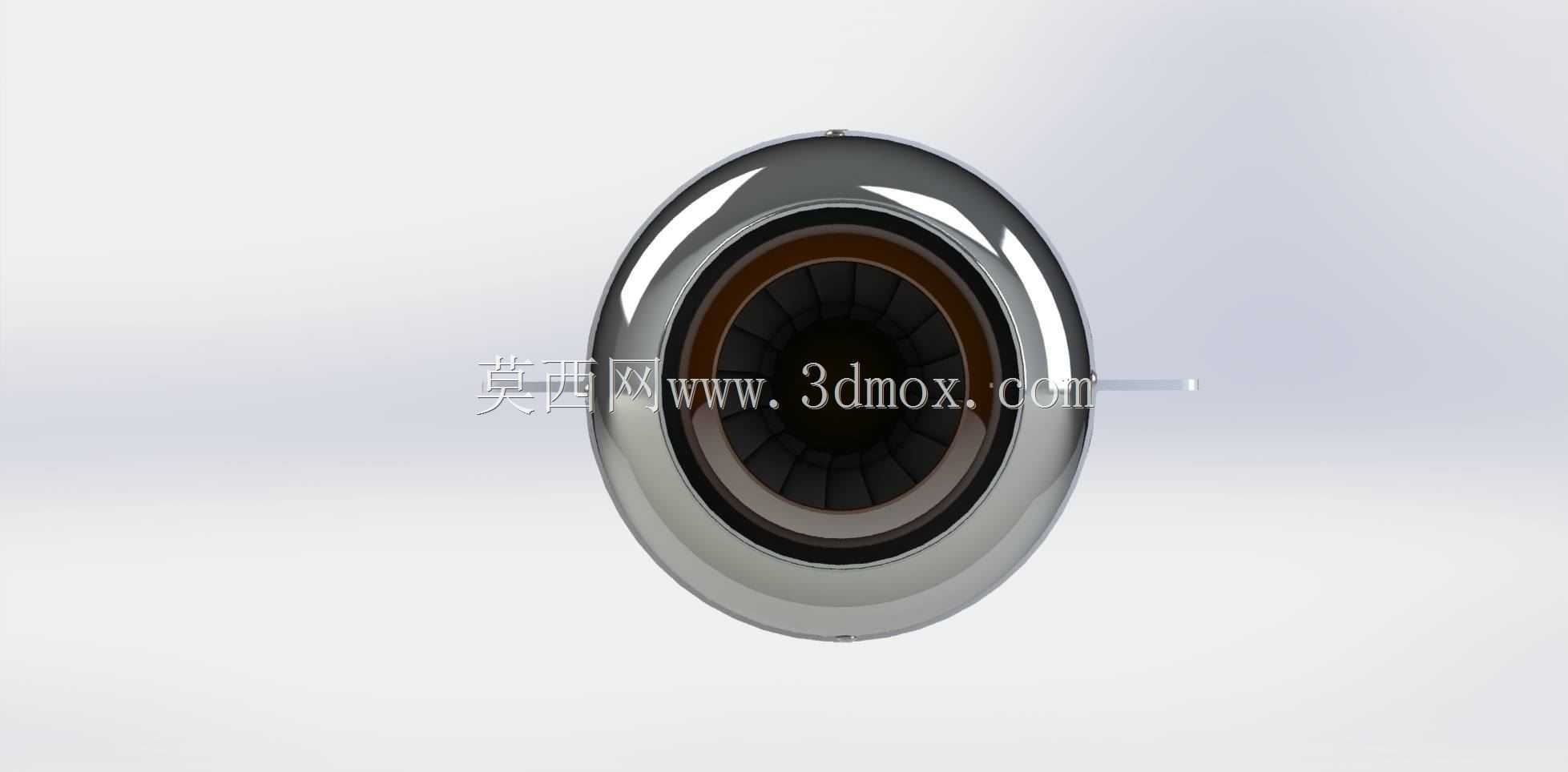

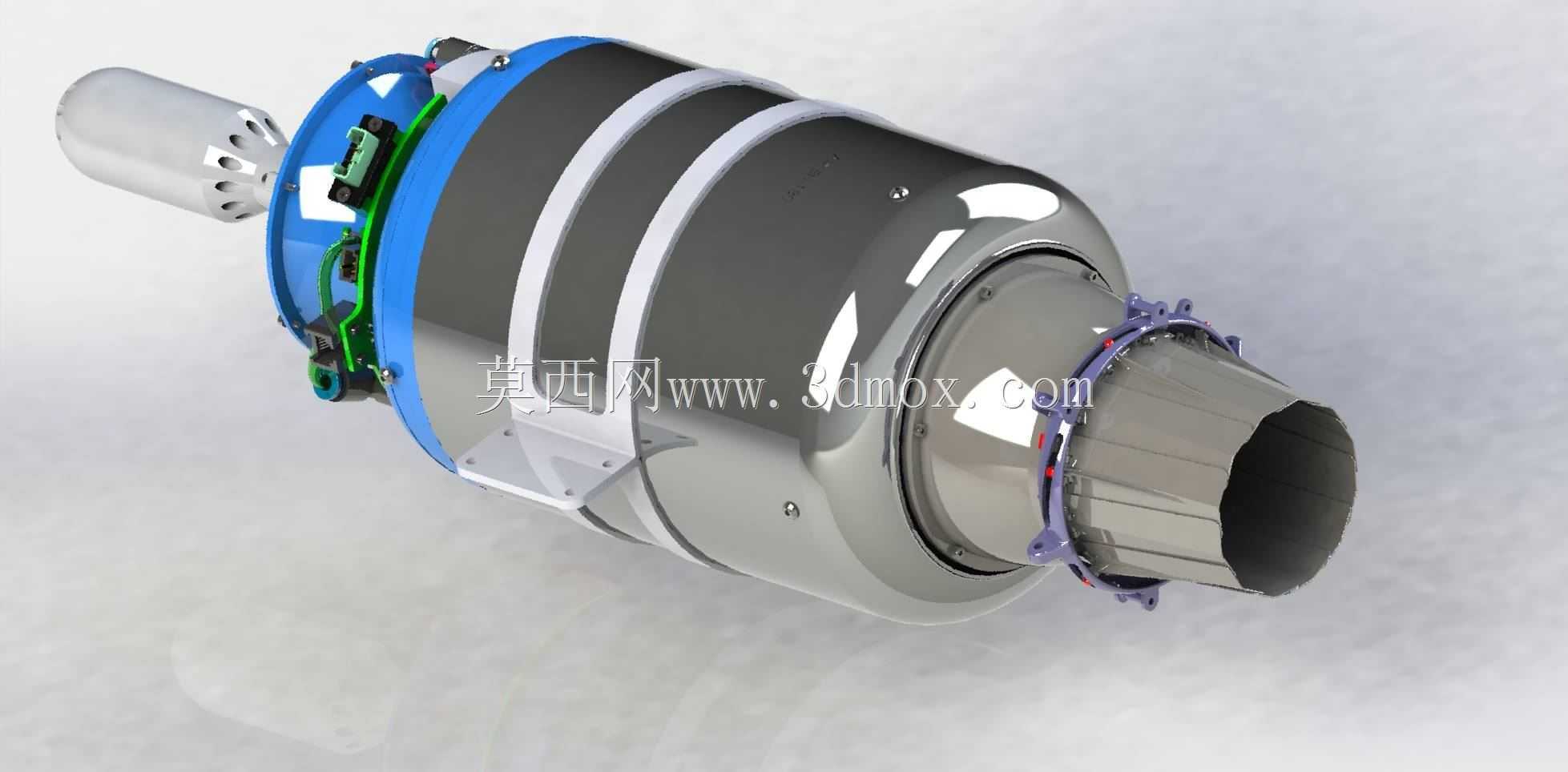

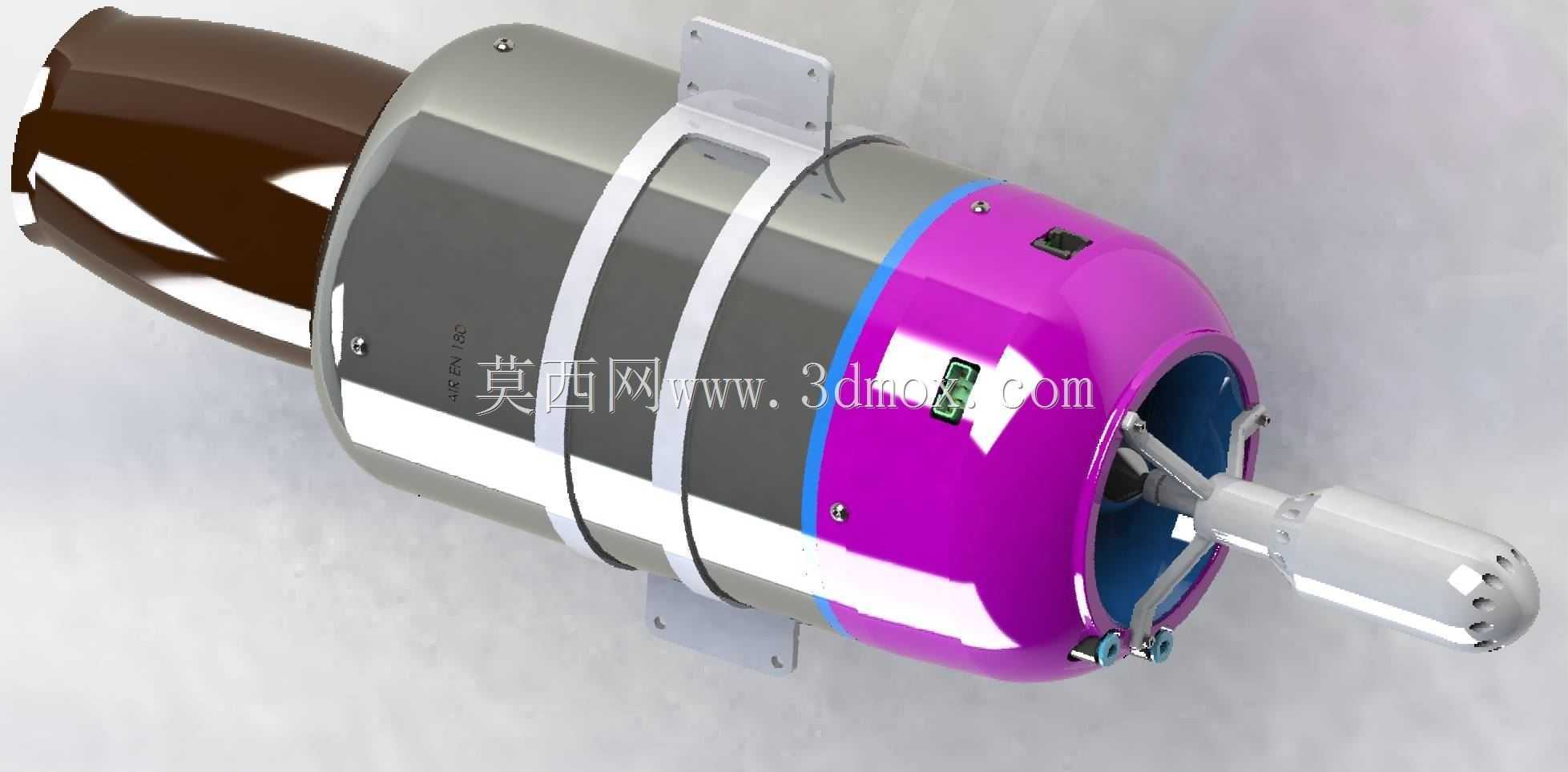

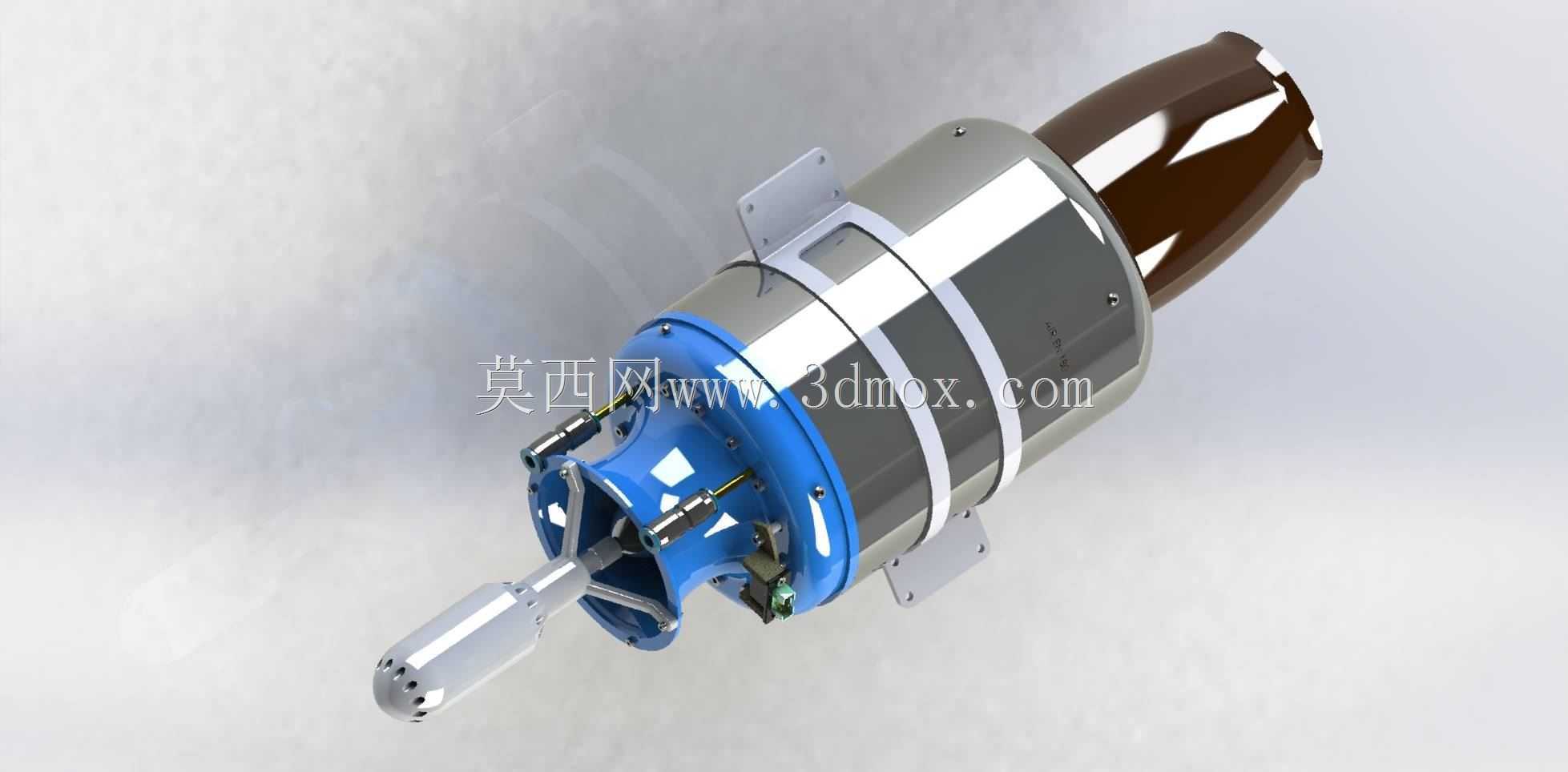

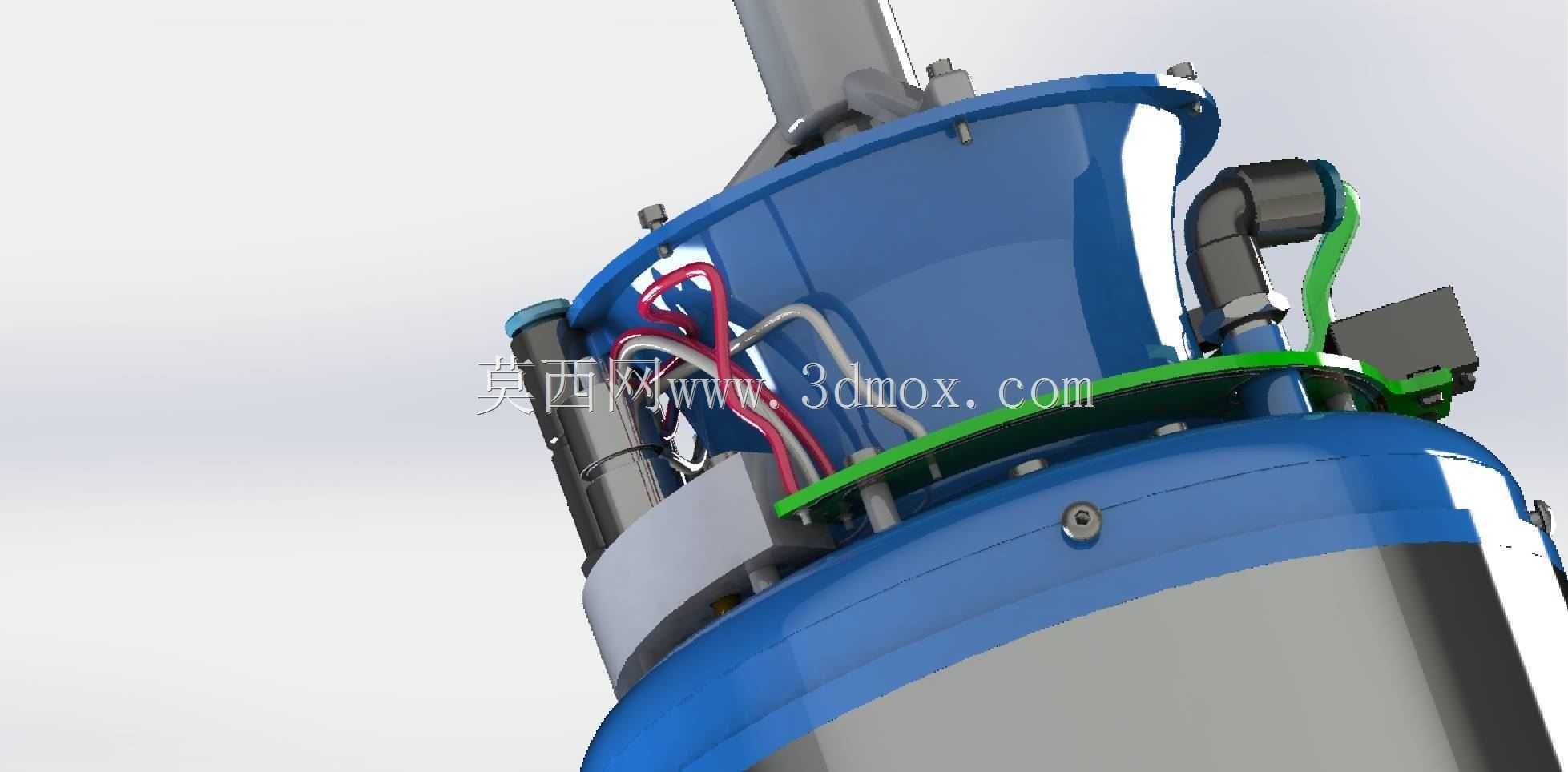

　　不需要拆解核心机主体就能完成润滑介质的更换与油路检查。安装接口部分，尾部喷口采用了快拆式的连接结构，通过周向布置的卡扣与固定螺栓实现与机身尾段的对接，安装时不需要复杂的工装就能完成同轴度校准，前端的安装支架预留了标准的安装孔位，能够适配多数同级别航模的发动机安装架，不需要额外做改装就能直接挂载。在实际使用场景中，这款涡轮装置能够适应户外复杂的飞行环境，外层壳体的密封结构能够阻挡飞行过程中的雨水、沙尘侵入内部核心区域，控制线路的接口都做了防水处理，避免低空飞行时水汽进入导致电路故障。设计过程中充分考虑了航模使用的维护需求，所有外接管路与线路都布置在壳体外侧的走线槽内，出现故障时不需要完全拆解整机就能完成线路与管路的排查更换，

　　压气机与涡轮的转子组件做了整体动平衡处理，工作转速下的振动量控制在较低水平，不会对航模的飞控传感器造成多余的振动干扰。燃油供给接口采用了标准的快插接头，与航模常用的燃油管路直接适配，不需要额外制作转接头，传感器的接线端子也采用了通用的接插件，与市售的航模ECU设备能够直接匹配使用。整套装置的重心经过优化，布置在整机的几何中心附近，安装后不会影响航模的整体重心配平，减少飞手调整飞机重心的工作量。尾部的可调喷口结构能够根据不同的飞行需求调整排气角度，在做特技动作时能够提供更灵活的推力矢量辅助，当然如果不需要矢量功能，也可以更换为固定式喷口，降低整体结构重量。
