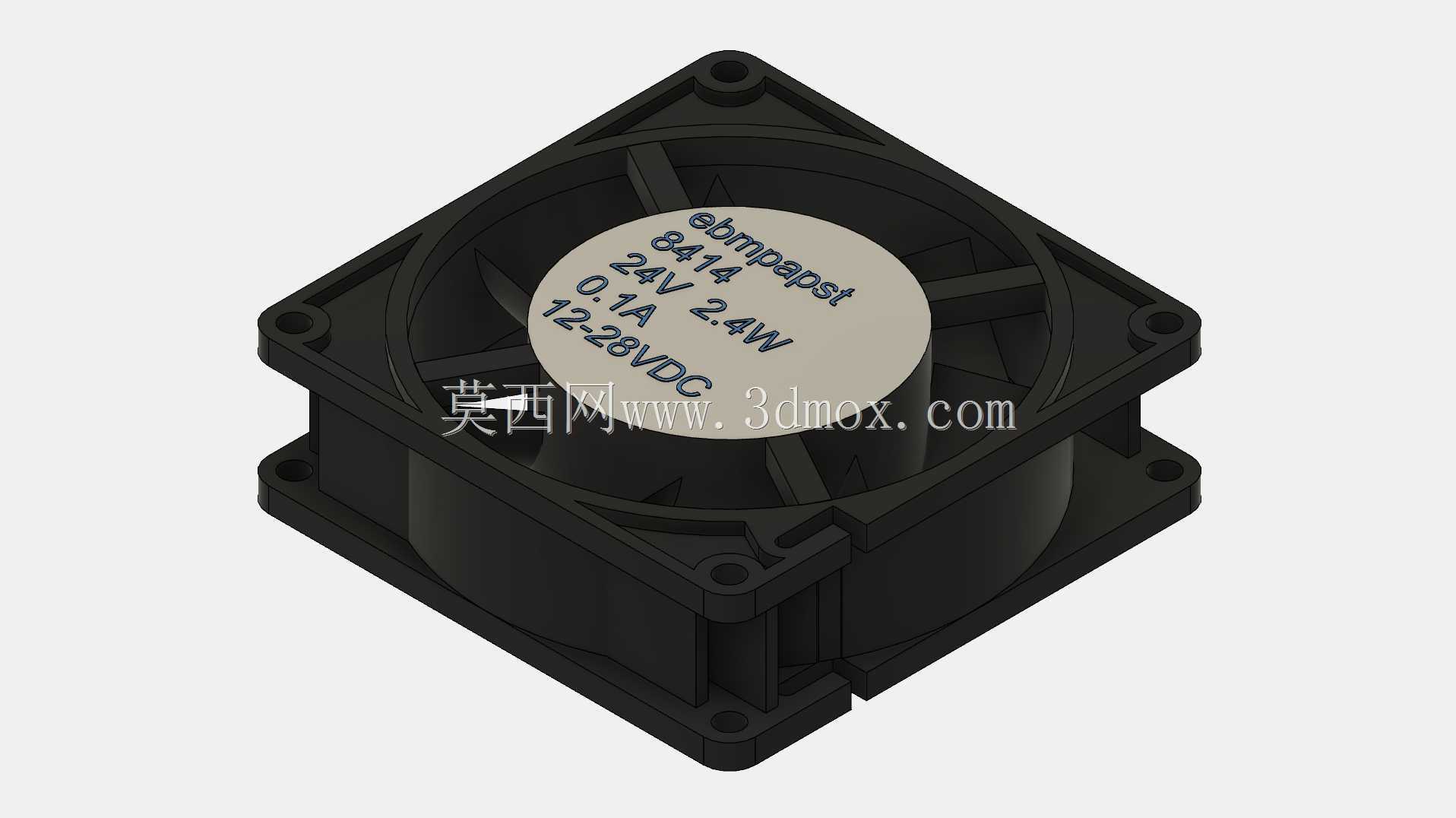

80mm规格ebmpapst 8414型24V轴流散热风机

　　在工业电控柜、紧凑型伺服驱动单元、小型工控机箱这类内部空间局促但发热密度不低的设备里，散热部件的选型从来不是随便挑个尺寸对得上的风扇就完事——安装孔位的公差、进出风方向的匹配、接线端的预留空间、甚至扇叶转动时的共振区间，都会直接影响整套设备的长期运行稳定性。这款80mm见方的轴流散热风机，就是针对这类紧凑安装场景做的结构还原，建模时完全参照实物的装配边界做了细节还原，能直接套进常规80风机位的装配体里做干涉检查，不用再反复核对安装尺寸。

　　从实际使用场景来看，这类小尺寸高压直流风机大多用在两类地方：一类是桌面级工业设备的内置散热，比如小型激光打标机的控制舱、桌面型3D打印机的电源仓、单轴伺服驱动器的散热端，这类场景不需要太大的风压，但要求风机厚度薄、安装不占额外空间，运行时的振动不能影响设备的加工或检测精度；另一类是密闭型工控机柜的辅助通风，比如壁挂式PLC控制柜、小型通讯中继箱，这类场景往往会在机柜进出风口加装防尘滤网，需要风机有足够的静压力穿透滤网，保证柜内空气循环带走变频器、继电器这类发热元件的积热，避免夏季高温时段出现元件过热降频甚至触发过热保护。

　　这款风机的结构设计完全遵循量产工业风机的成熟方案，外框采用玻纤增强PBT材质的一体式注塑结构，四个角的安装耳做了加厚处理，安装孔内嵌金属衬套，避免长期锁付螺丝后塑料柱出现开裂滑牙的问题，建模时特意还原了安装孔的沉台结构，装配时选对应规格的自攻螺丝或者减震胶钉都能直接匹配，不会出现孔位深度不对导致螺丝顶到内部扇叶的问题。扇叶采用七片后倾式弧面设计，和常见的廉价五叶风扇相比，相同转速下能输出更高的静压，同时叶尖和外框内壁的间隙控制在0.8mm以内，减少叶尖漏风带来的效率损失，转动时的气流紊流噪声也更低，适合对运行噪音有要求的实验室设备、医疗检测仪器内置使用。

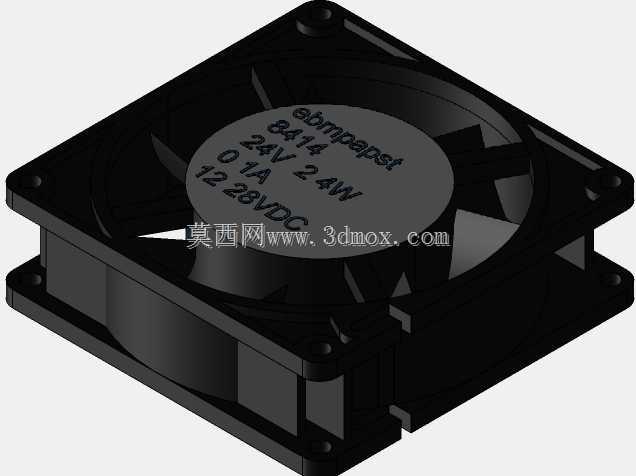

　　风机中心的电机端盖做了清晰的参数标识区域，建模时还原了标签上的额定电压、电流、功率参数以及宽电压工作区间，这类支持12-28VDC宽电压输入的风机，适配性比固定电压款强很多，不管是设备里24V的标准工控电源，还是12V的备用供电回路，都能正常启动运行，不会因为电压波动出现停转或者转速异常。电机部分采用双滚珠轴承结构，比含油轴承的使用寿命长三倍以上，能在-10℃到70℃的环境温度区间长期工作，建模时还原了轴承室的凸台结构，做热仿真分析时可以直接给电机部分设置对应发热功率，模拟实际运行时的热量传导路径，不用再单独简化电机模型。

　　安装边界上，这款风机的外廓尺寸严格控制在808025mm，是工业散热风扇里的标准8025规格，四个安装孔的中心距为71.5mm，和行业通用的安装尺寸完全兼容，不管是替换旧设备里的故障风机，还是给新设计的设备做散热配套，都不用重新改动机柜的安装开孔。风机的出线端做在框架侧面的凹槽里，不会突出框架平面，安装时贴紧机柜壁也不会压到导线，建模时预留了导线的出线空间，做布线设计时可以直接顺着凹槽走电源线，避免导线被扇叶卷入的风险。另外框架的进出风侧都做了导流格栅的安装卡槽，需要加装防护网或者防尘棉的时候，直接把配件卡进卡槽就行，不用额外打胶或者用螺丝固定，装配效率更高。

　　做结构设计的时候，很多新手容易忽略散热部件的装配干涉问题，比如风机厚度选得不对，盖机柜门板的时候压到扇叶，或者接线端位置和内部的电容、接线端子排冲突，导致最后装配时要现场切割机柜板材。这个三维模型把所有装配相关的细节都做了还原，包括安装孔的倒角、框架侧面的脱模斜度、扇叶的转动包络面，直接导入装配体就能做全局干涉检查，提前发现设计里的尺寸冲突，减少打样后的修改成本。另外做设备热仿真的时候，这个模型可以直接赋予对应的材质参数，外框的塑料导热系数、扇叶的材质属性、电机部分的发热功率都能直接对应实物参数，仿真出来的散热结果和实际测试的偏差更小，不用再花时间简化风扇模型。

　　从长期运维的角度看，这类标准规格的风机通用性极强，后期设备维护时不需要找特定品牌的配件，只要是8025规格、24V电压的轴流风机都能直接替换，降低设备的后期运维成本。模型里还原的减震胶钉安装槽，也能给设计人员做减震方案提供参考，在对振动敏感的设备上，用橡胶减震钉代替刚性螺丝固定风机，能把风机转动的振动传递率降低80%以上，避免振动传导到设备的检测传感器或者加工主轴上，影响设备的工作精度。
