14缸双星布局径向航空动力装置

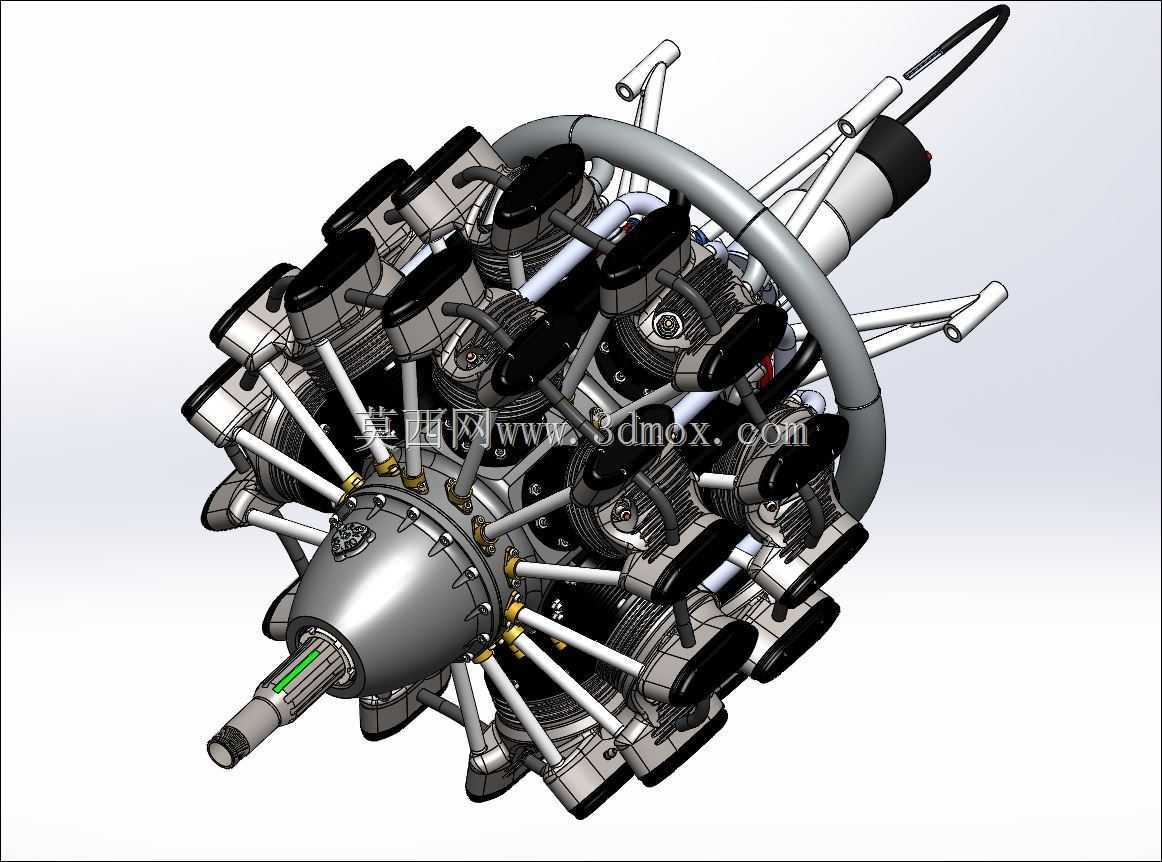

　　这款径向排布的多缸动力装置，核心面向小型载人轻型飞行器、大比例仿真航模、低空低速试验飞行器的动力配套场景，区别于传统直列、V型动力单元的布局逻辑，采用双星错列的14缸径向排布方案，从根源上优化了动力输出的平顺性，同时大幅压缩了动力单元的轴向安装尺寸，适配前置螺旋桨直连或配套减速机构的安装需求。从实际使用场景来看，这类径向动力单元最早广泛应用于早期螺旋桨固定翼飞机，凭借迎风散热效率高、单缸故障冗余度强的特性，在低空通航领域有长期的应用积累，而这款适配小排量场景的动力装置，既可以作为大比例像真航模的仿真动力核心，还原星型发动机的外观与运行特性，也可作为小型无人靶机、低空巡检飞行器的动力源，在有限的机头安装空间内提供足够的功率输出。

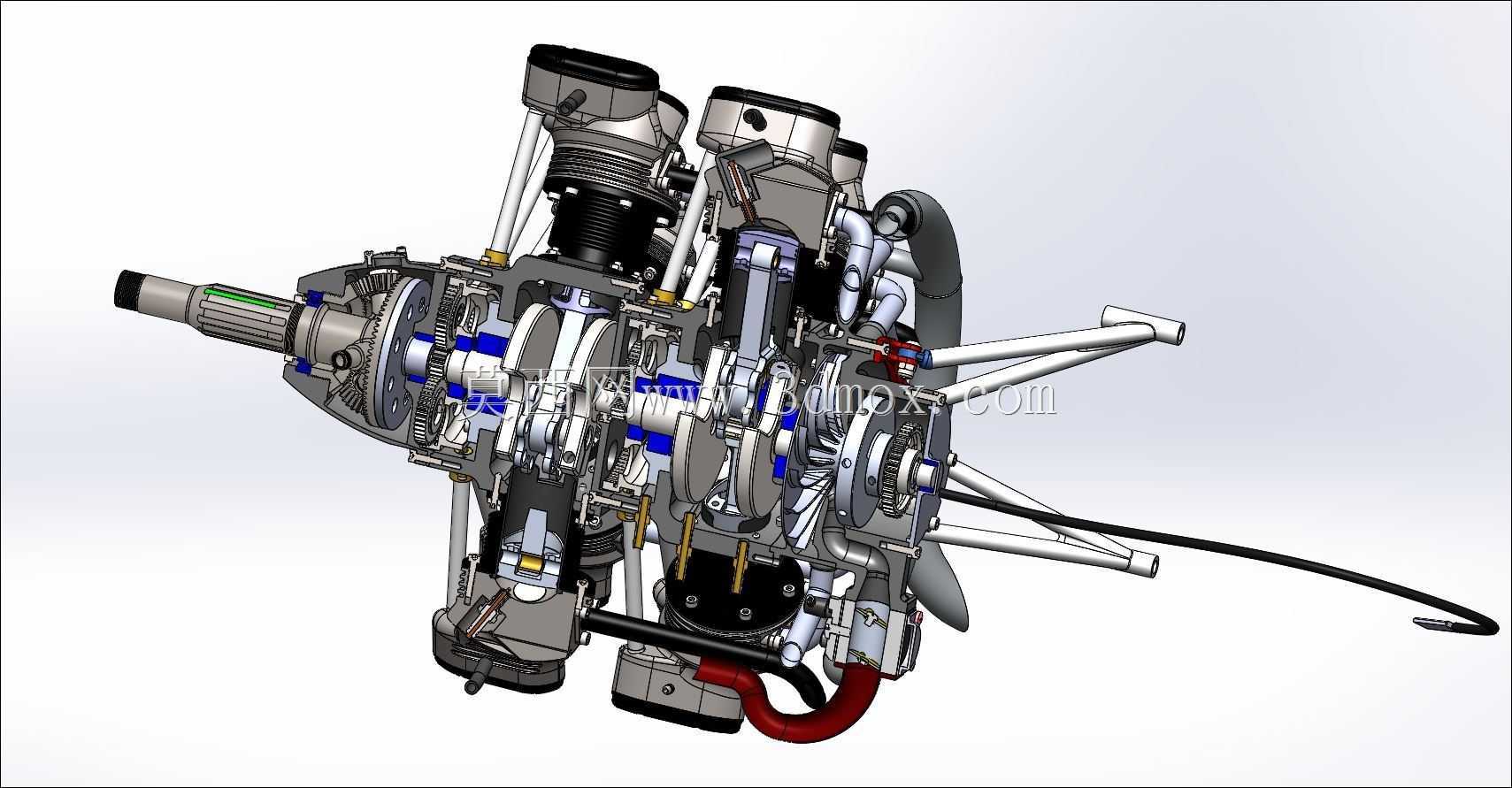

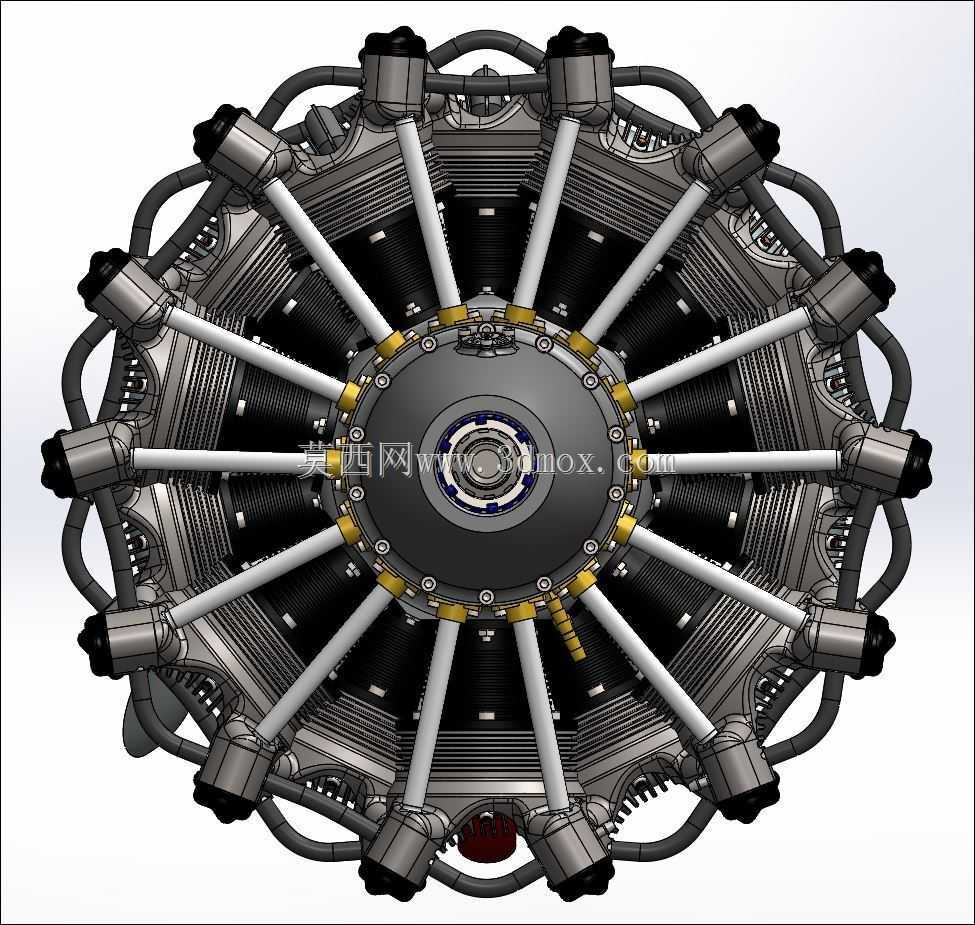

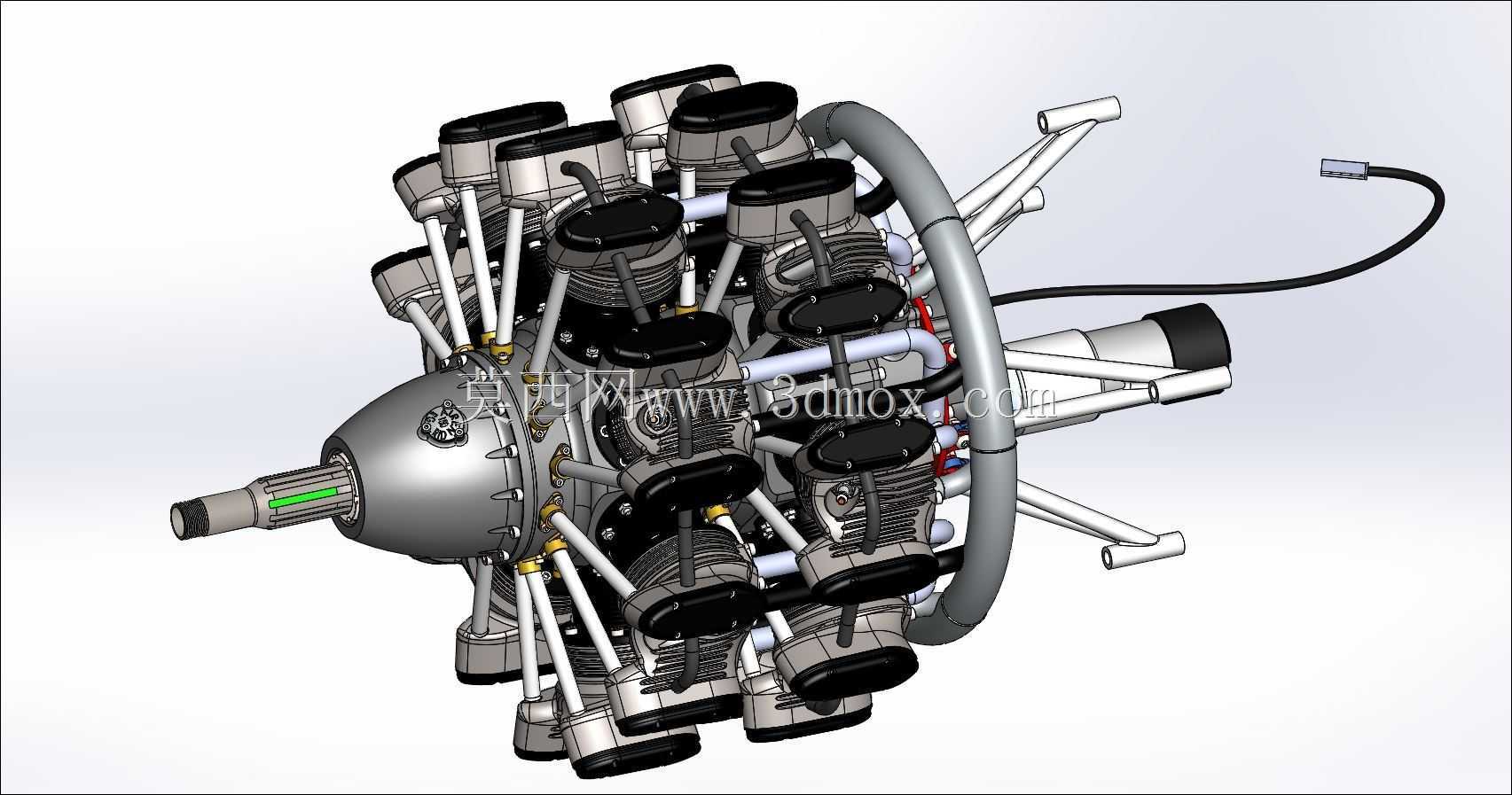

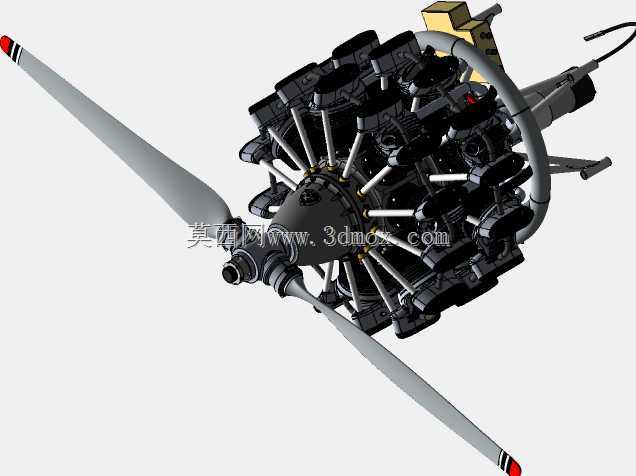

　　在功能特性层面，该动力装置集成了比例螺旋桨减速机构，能够将曲轴端的高转速输出匹配至螺旋桨的高效工作转速区间，避免螺旋桨尖端线速度突破音速带来的效率骤降与噪音问题，同时径向排布的14个气缸沿曲轴箱周向均匀错列布置，每两排气缸的点火间隔均匀错开，让曲轴运转时的往复惯性力能够在周向实现自平衡，无需额外加装大质量的平衡轴结构，既降低了动力单元的整体自重，也减少了高速运转时的整机振动传递，提升机架安装位的疲劳寿命。从设计思路的落地细节来看，整个动力单元的核心承力结构为中央曲轴箱，所有气缸的安装定位面均围绕曲轴回转中心做周向均布加工，每个气缸的散热鳍片沿气缸轴向一体排布，迎风面无多余结构遮挡，飞行过程中的迎面气流可以直接扫过所有气缸的散热表面，

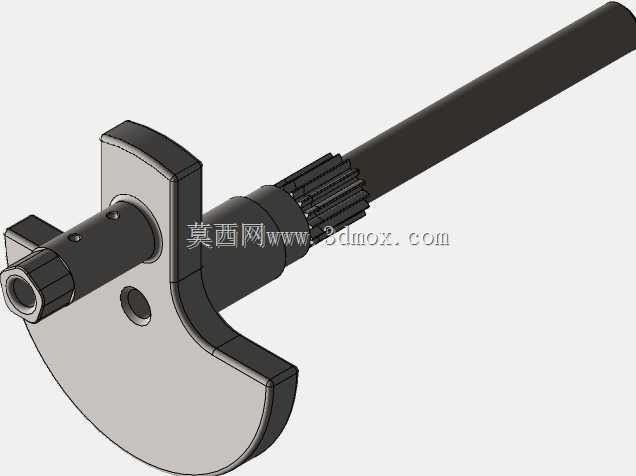

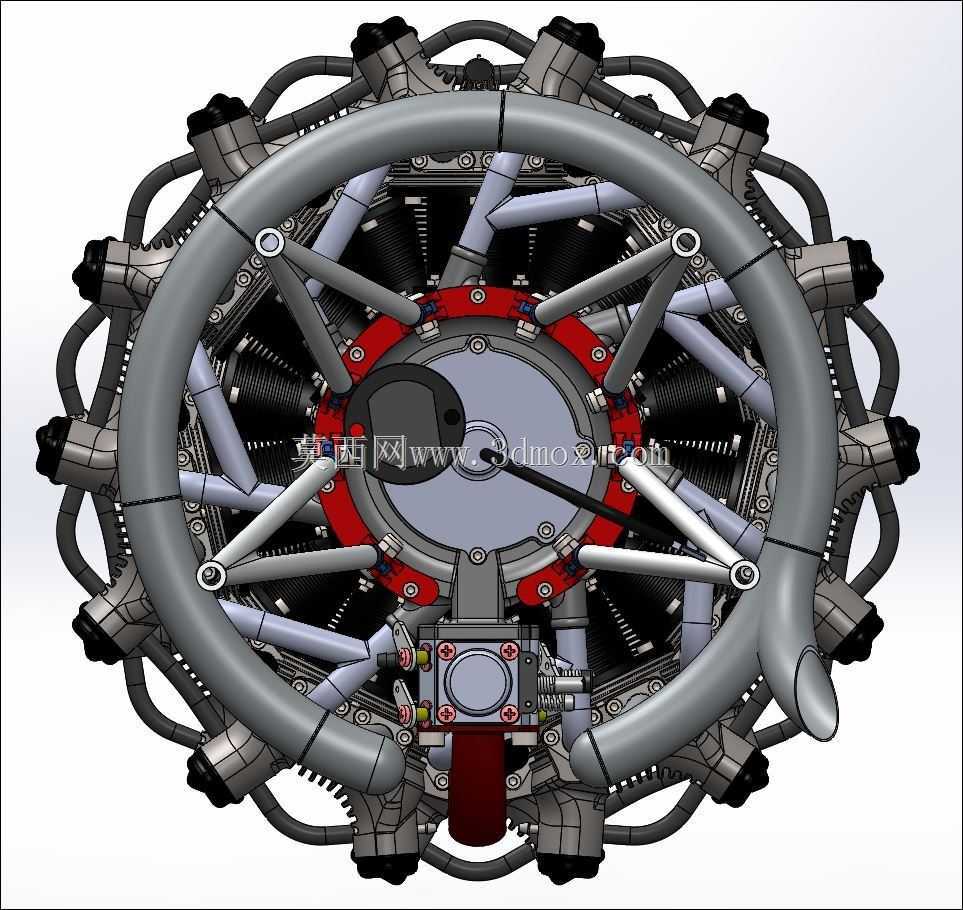

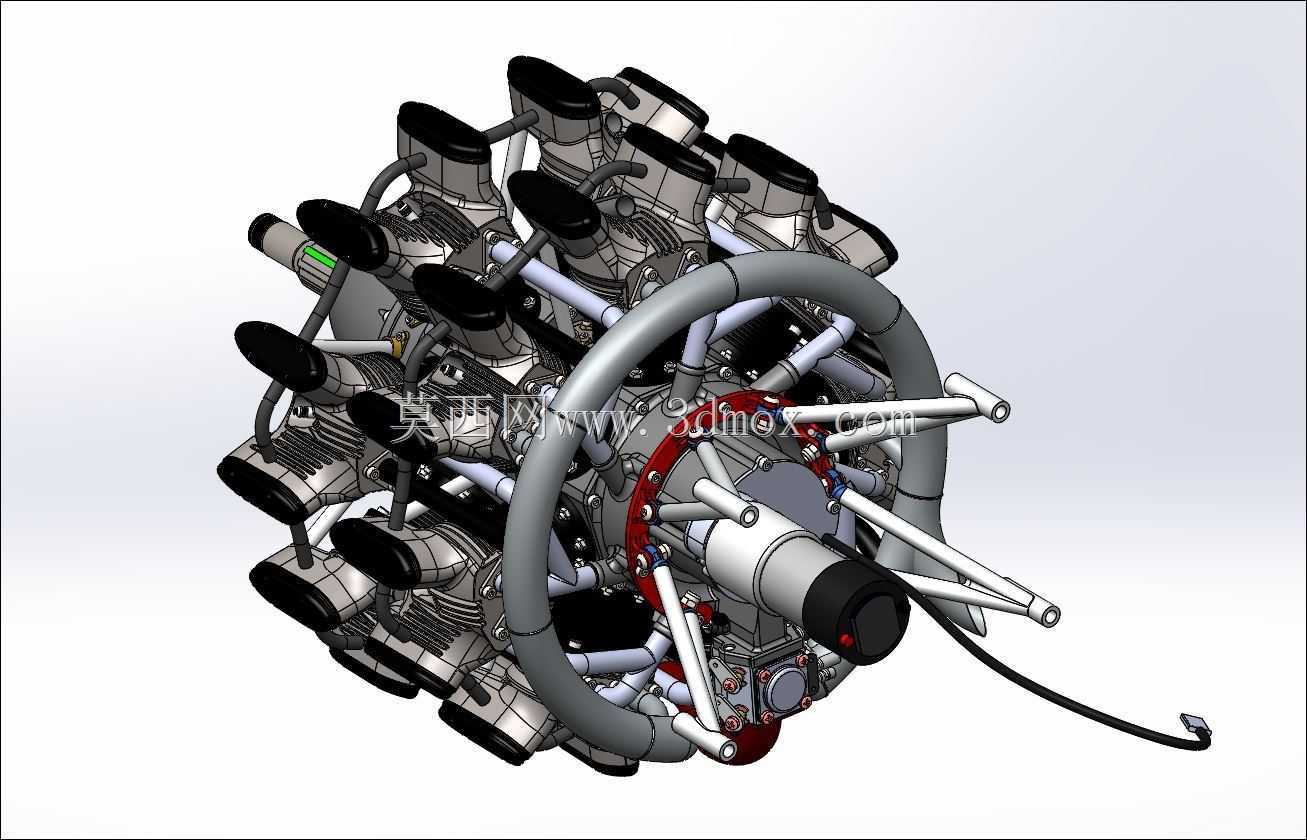

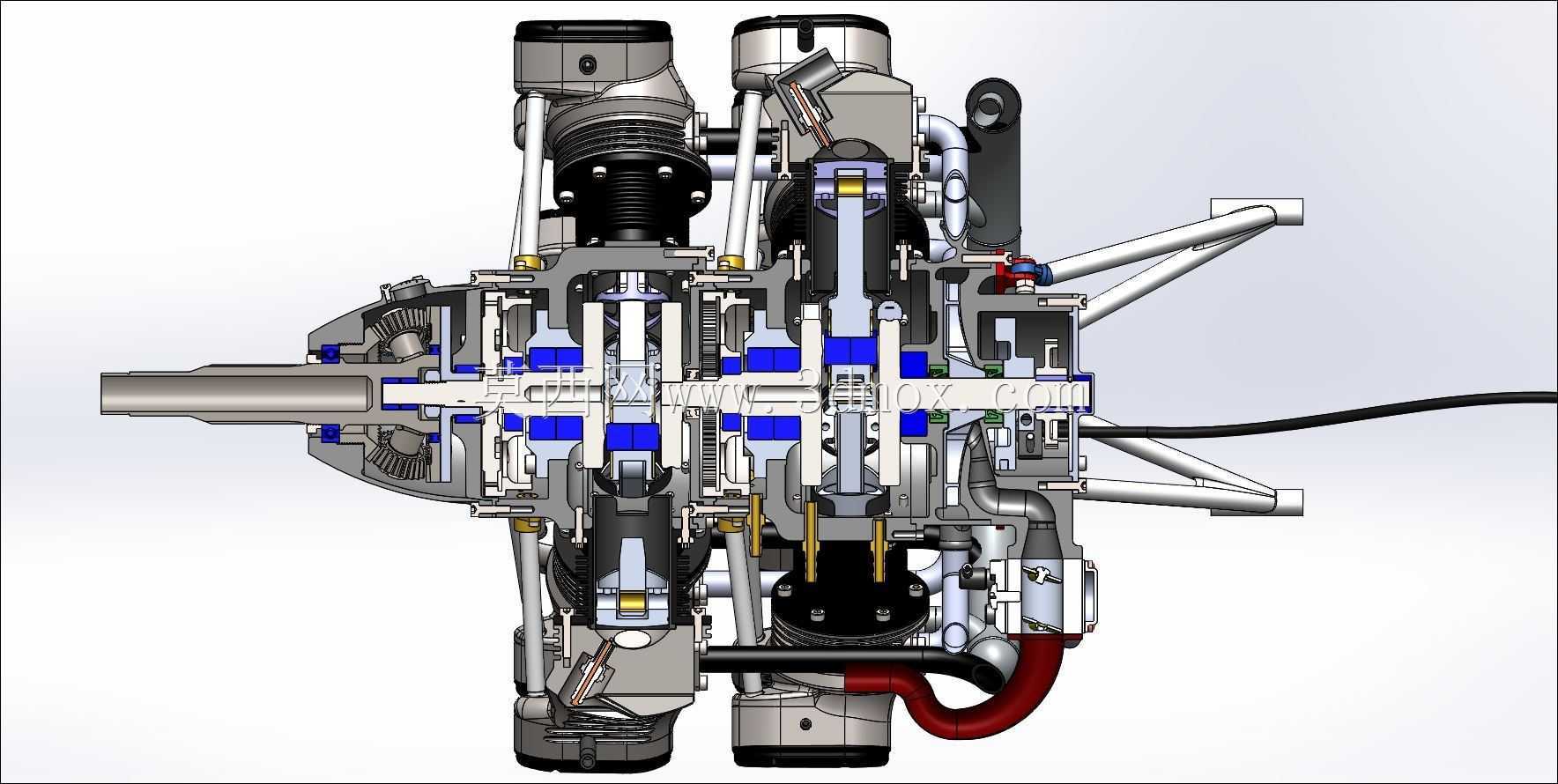

　　无需额外加装复杂的液冷管路与散热组件，简化了动力系统的外围配套结构，降低了整机维护难度。曲轴采用多曲拐错列结构，对应两排气缸的连杆采用关节式连杆排布，一个主连杆直接与曲轴曲拐连接，其余同排气缸的副连杆通过铰接销与主连杆的凸缘连接，这种结构能够大幅缩小曲轴箱的径向尺寸，同时保证各气缸的活塞行程一致，压缩比偏差控制在合理区间内，避免各缸工作均匀性差异过大带来的振动问题。在安装边界与尺寸适配层面，该动力单元的核心安装基准为曲轴箱后端的安装法兰，法兰上预留的安装孔位围绕回转中心均布，能够直接匹配标准的航发安装架与机身防火墙接口，前端输出轴的轴径与键槽尺寸适配常用的螺旋桨桨毂与减速机构输入接口，

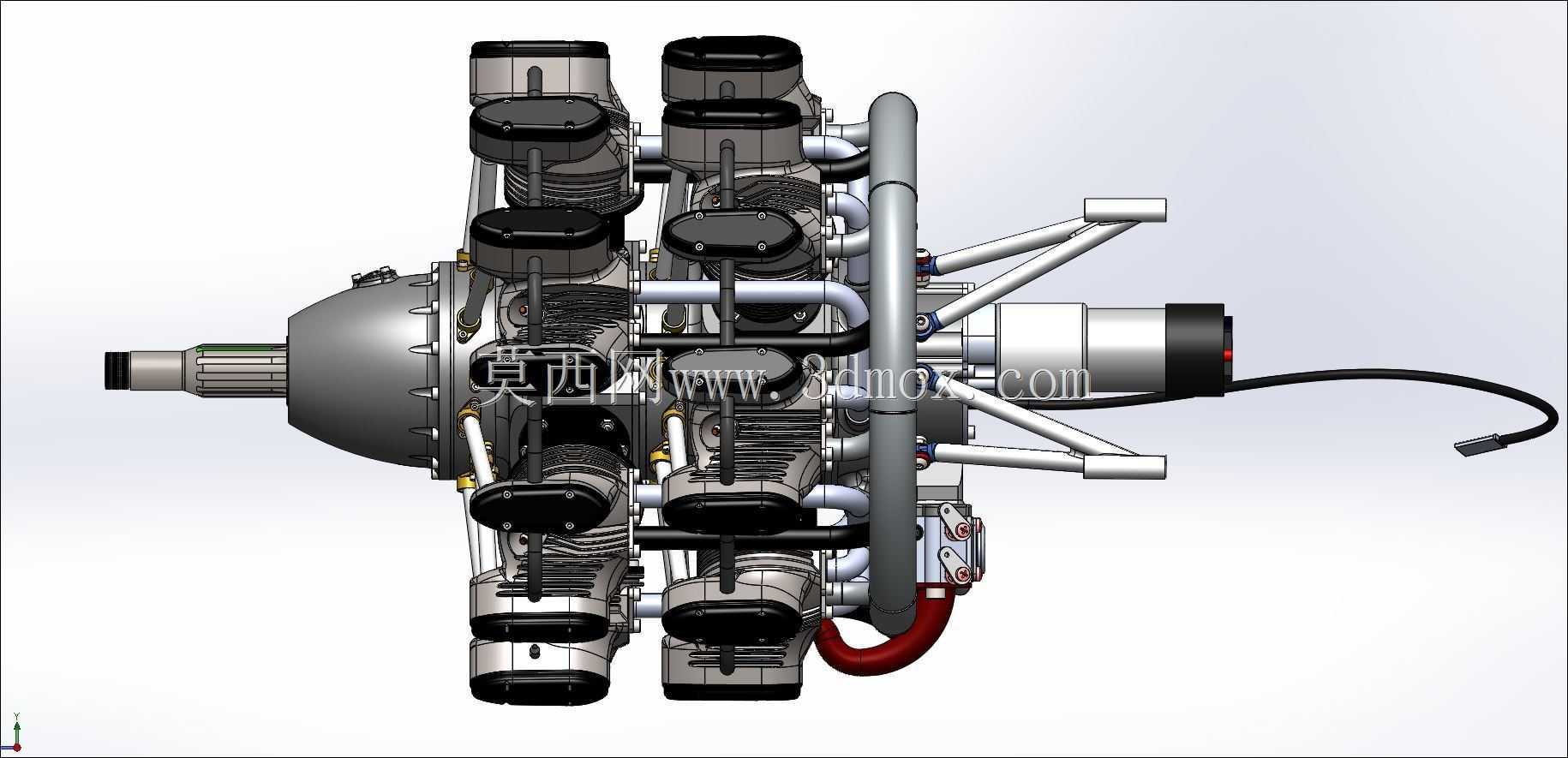

　　整个动力单元的最大径向轮廓为气缸顶端围成的圆周尺寸，轴向长度从后端安装面到前端输出轴端面的距离经过优化，不会超出轻型飞行器机头整流罩的内部容纳空间，外围的管路、点火线束均沿气缸间隙与环形支架排布，不会额外增加径向突出尺寸，避免整流罩修型难度提升。实际选型匹配时需要注意，这类径向动力单元的重心集中在曲轴箱中心位置，相比同功率的直列发动机重心更靠近安装法兰面，能够有效降低飞行器机头的重量力矩，调整整机重心时的配平余量更大；同时周向排布的气缸对安装架的周向刚度有一定要求，需要避免安装架固有频率与发动机怠速运转频率重合引发共振，点火线束的排布需要远离高温的气缸头区域，避免高温加速线束绝缘层老化，进气支管的布局沿环形支架均匀布置，保证各缸的进气路径长度偏差控制在较小范围，维持各缸充气效率的一致性。
