手持CO2喷射支撑装置结构设计

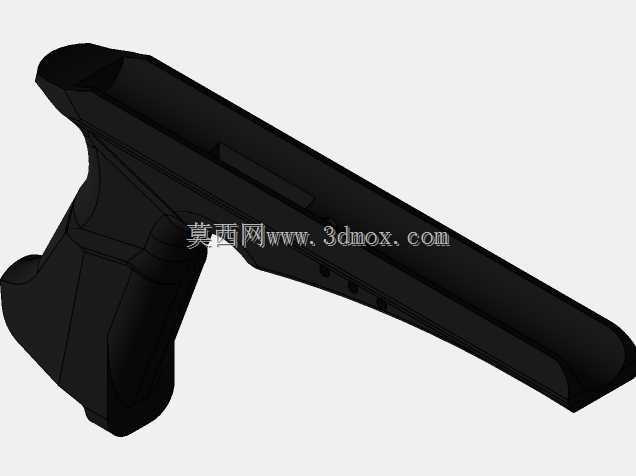

　　在现场作业的各类临时支撑、点位喷射作业场景里，这类手持结构的适配性往往决定了单人作业的效率上限，不同于固定式安装的喷射工装，手持类结构需要同时平衡握持手感、部件安装位、操作行程与外接管路的走线空间，很多现场改造的简易手持件往往忽略了握持段的受力分布，长时间操作会让手腕承受额外的偏转力矩，这款结构在设计时首先把握持段的倾角做了适配人体自然持握的角度调整，握把段的截面做了非等径的收窄处理，对应手掌虎口与指节的贴合位置做了轮廓过渡，没有生硬的直角棱边，避免长时间持握造成的局部压痕。

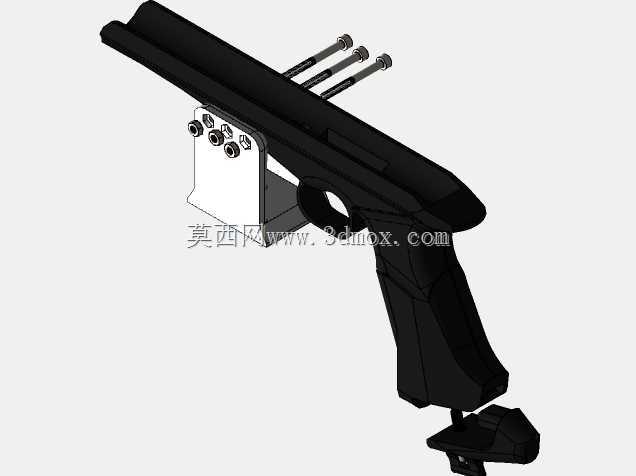

　　从功能布局来看，主体承力段采用了一体化的型材式承力结构，上方的平直段预留了三个同轴的安装孔位，用来固定喷射管路或者支撑顶杆，孔位的同轴度公差控制在0.1mm以内，保证装入的杆件不会出现偏斜，每个安装孔位侧面都预留了紧定螺丝的安装位，不需要额外加工固定槽，装入杆件后拧紧紧定螺丝即可完成锁止，拆装调整的效率比传统的法兰压接结构高很多，适合现场频繁调整伸出长度的作业需求。握把与上方承力段的连接位置做了L型的加强筋过渡，避免连接处因为反复受力出现应力集中断裂的问题，加强筋的厚度做了渐变处理，从连接根部的厚壁逐步过渡到承力段的薄壁，既保证了连接强度，也不会额外增加过多的结构重量。

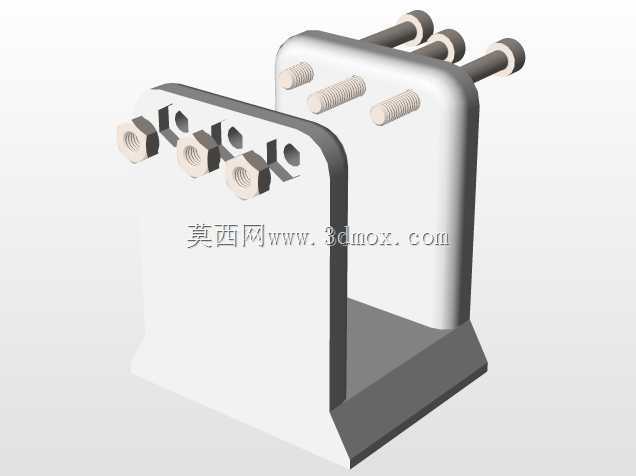

　　握把底部预留了外接管路或者线缆的过孔与固定位，过孔边缘做了圆角倒边处理，避免穿管时划伤管路外层的保护套，底部的固定座可以适配标准规格的快插接头，不需要额外做转接头适配，作业时管路从握把内部走线，不会在外部缠绕干扰操作动作。装置前端的安装立板上预留了四个呈矩形分布的固定孔，可以用来安装控制阀、压力表或者触发开关，立板与主体承力结构之间采用螺丝锁附的可拆卸连接，后续如果需要更换不同规格的控制元件，只需要更换对应孔位的立板即可，不需要改动主体承力结构，大幅降低了后续改造成本。

　　考虑到现场作业可能存在的磕碰情况，所有外露的结构边缘都做了R2以上的圆角处理，没有尖锐的突出部分，避免操作时剐蹭操作人员或者周边工件。结构的整体重量控制在单手握持可长时间操作的范围内，重心落在握把的中心位置，持握时不会出现头重脚轻的偏转力矩，即使单手握持操作触发开关，也能保持装置的姿态稳定。安装边界方面，上方承力段的安装孔位中心距保持统一的标准间距，适配市面上常见规格的CO2喷射管路与硬质支撑顶杆，不需要对配套杆件做二次加工即可直接装入，握把的直径尺寸适配常规的劳保手套穿戴后的握持尺寸，即使佩戴厚款的防割手套也能稳定握持不会打滑。

　　在实际应用场景中，这类结构既可以作为CO2喷射作业的手持操作支架，用来完成局部点位的冷却、吹扫或者喷射作业，也可以更换前端的安装部件，作为临时的可调式支撑顶杆，用来在装配作业时临时支撑小型工件，或者在检测作业时固定检测探头，结构的通用性较强，不需要针对单一作业场景做专门的结构定制。设计时没有采用复杂的曲面造型，所有结构都可以采用常规的机加工或者3D打印工艺制作，加工门槛低，即使是小型的加工车间也能完成制作，各个连接部位的螺丝都采用标准规格的通用件，后期维护更换配件不需要专门定制非标件，降低了全生命周期的使用成本。

　　结构的受力路径做了明确的优化，操作时施加在握把上的力会通过L型的连接加强筋直接传递到上方的承力段，不会在连接位置产生额外的弯矩，承力段的壁厚经过受力校核，在承受常规的轴向顶紧力或者喷射反冲力时，形变量控制在允许的范围内，不会因为受力出现明显的弯曲变形，保证前端安装的喷射部件或者支撑顶杆的位置精度。触发部件的安装位预留了足够的操作空间，手指自然弯曲的状态下刚好可以触碰到触发开关的位置，不需要刻意调整手指位置即可完成操作，降低了操作时的动作幅度，在狭窄的作业空间内也能灵活操作。
