服务器机柜机架多工位组装作业设备

　　在数据中心硬件制造、服务器整机组装的生产环节里，机柜机架的预装工序一直是影响整线节拍的关键节点，传统单工位人工组装模式需要作业人员围绕机架反复移位取件、紧固，单台机架的预装耗时久，且不同作业人员的操作习惯差异容易带来装配精度偏差，部分需要侧向、反向安装的连接件还会迫使作业人员保持非人体工学姿态作业，长期作业的疲劳度累积也会带来装配质量波动。这套多工位转台式组装设备，正是针对服务器机柜机架预装工序的痛点开发，核心承载结构采用立式星形转台设计，三个作业工位呈120度均匀分布在转台圆周上，每个工位独立配置一套气动夹紧模组，可适配标准19英寸机架的立柱、横梁装夹定位需求。

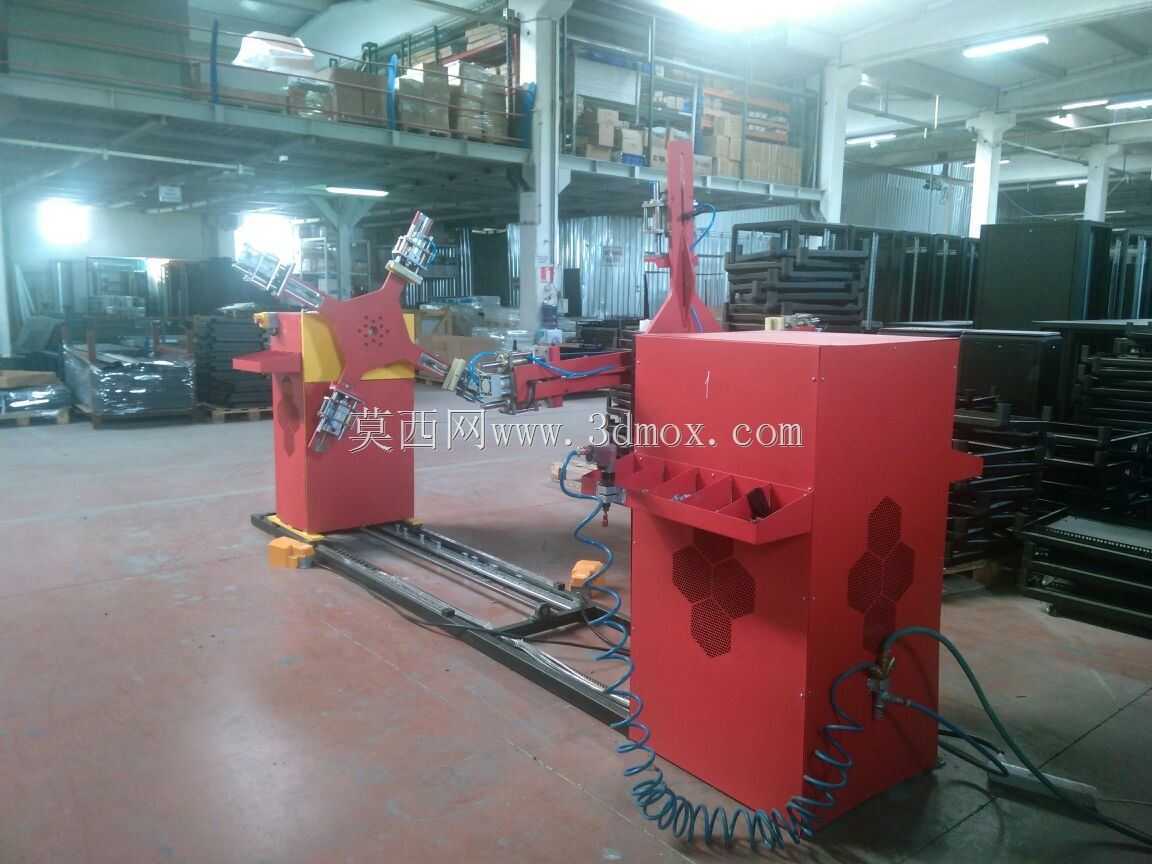

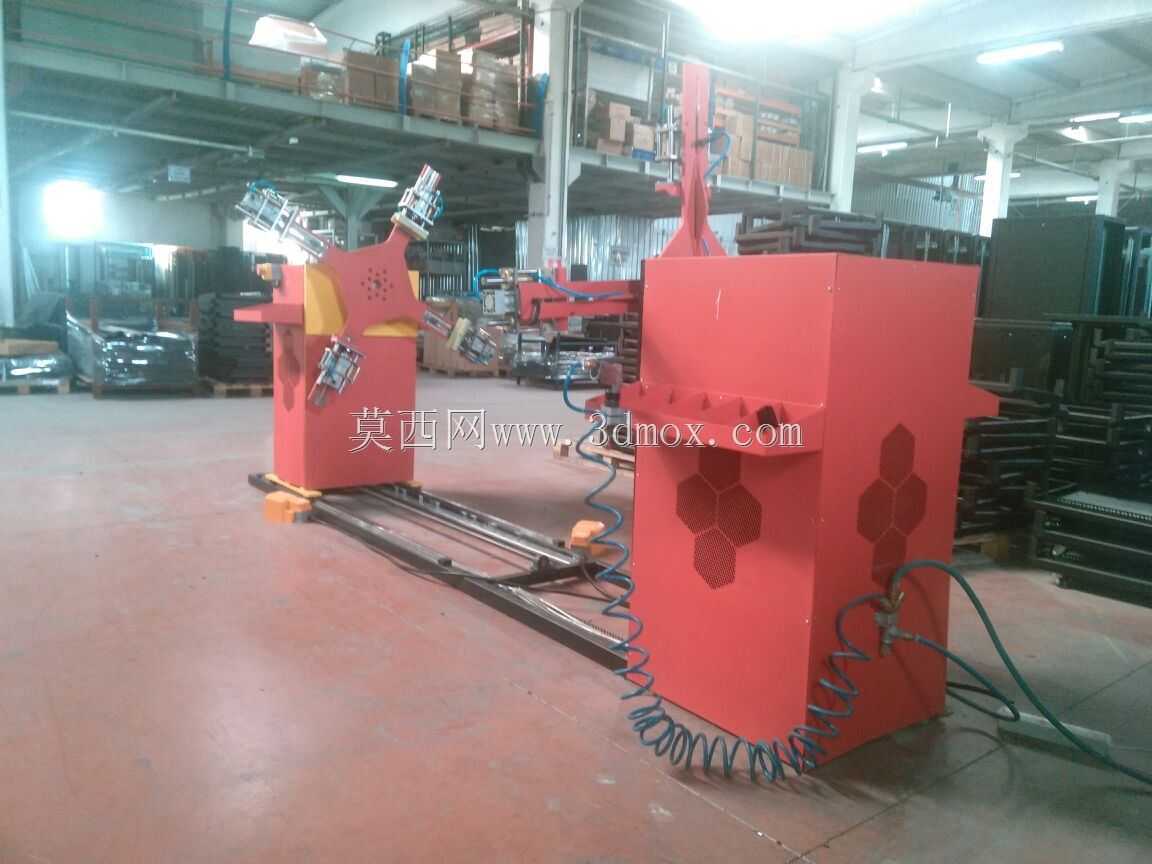

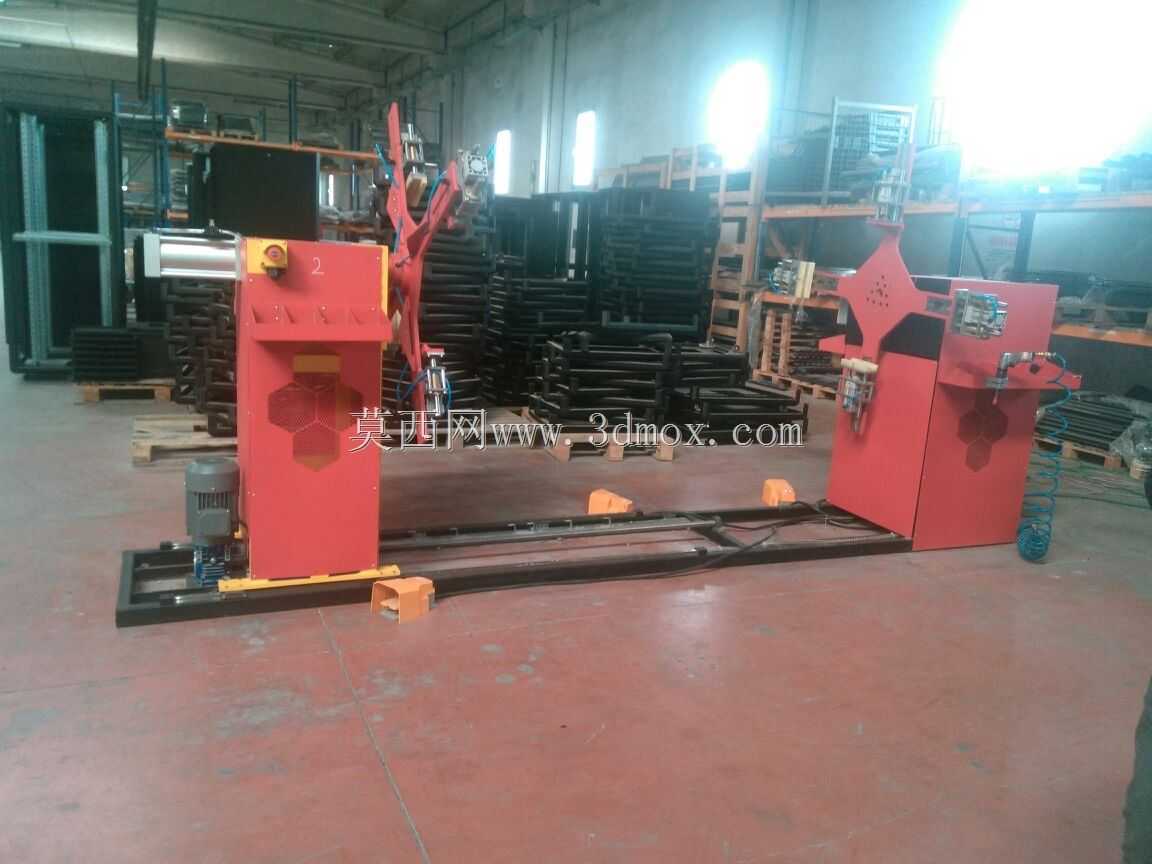

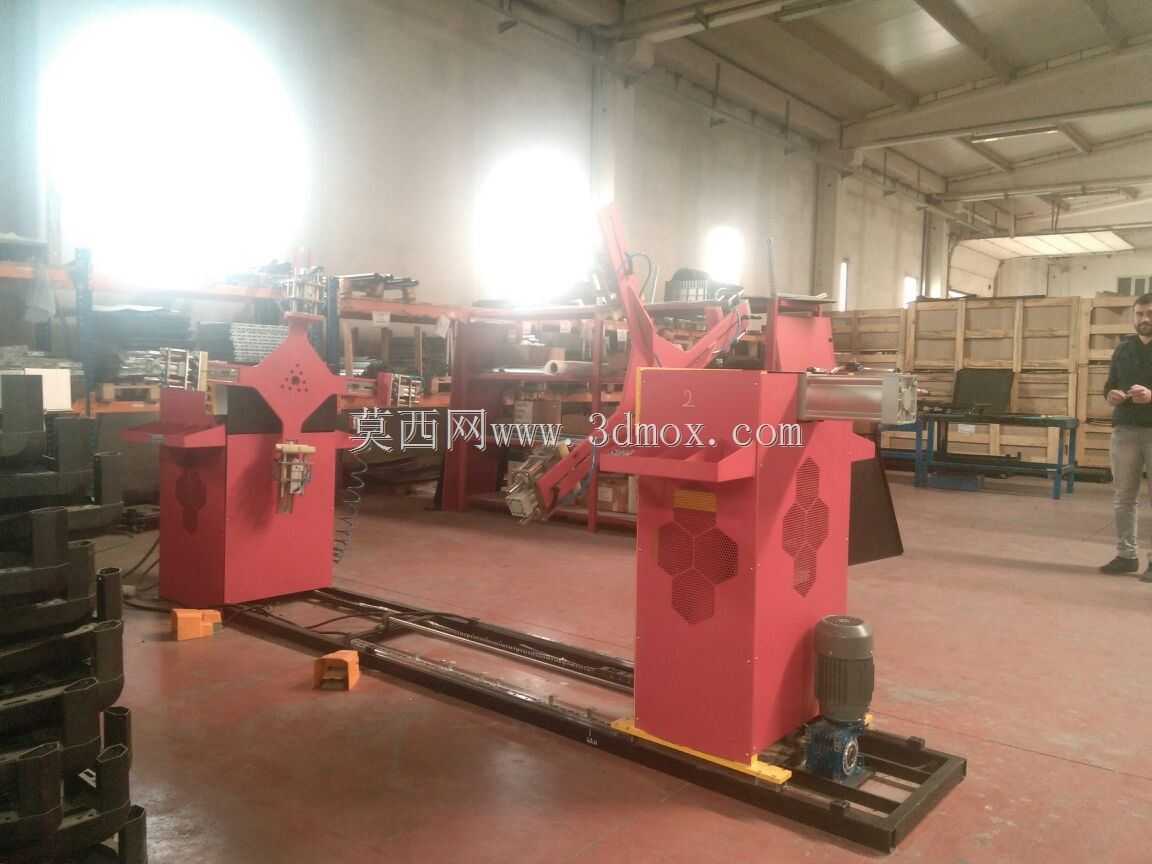

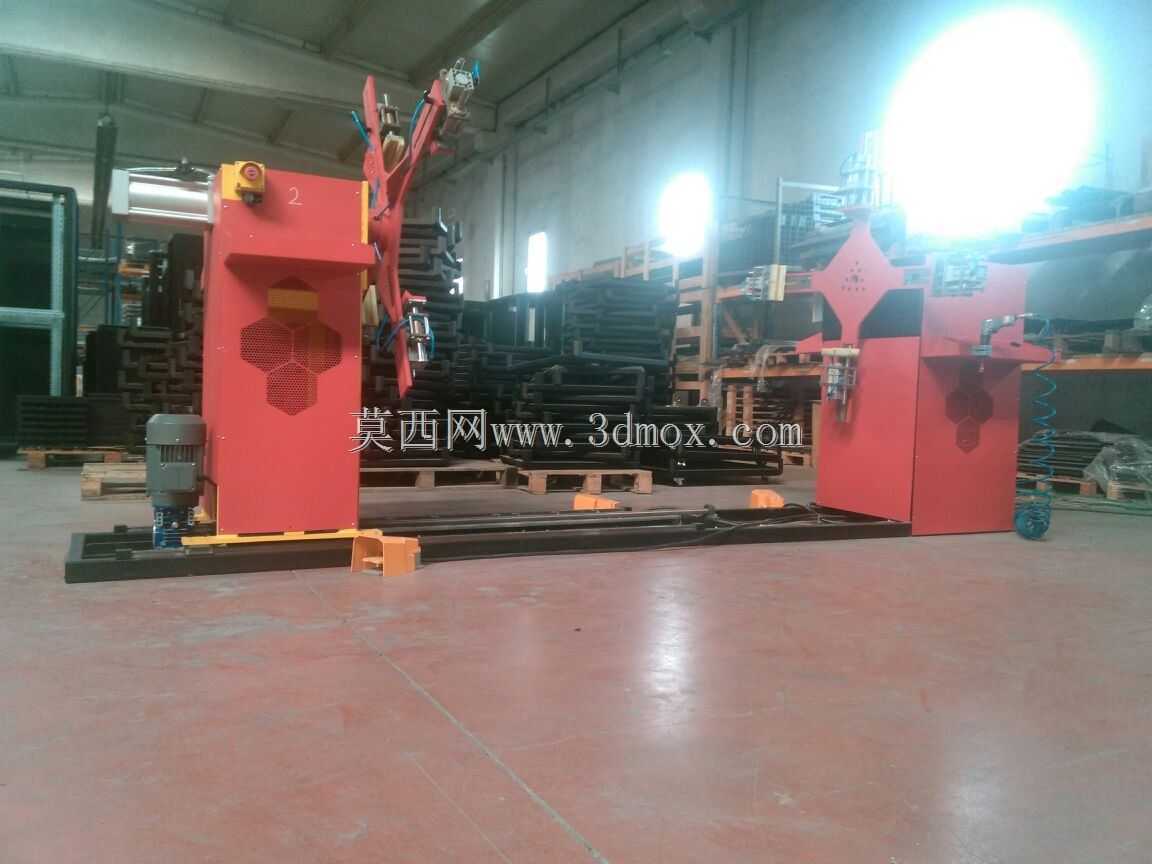

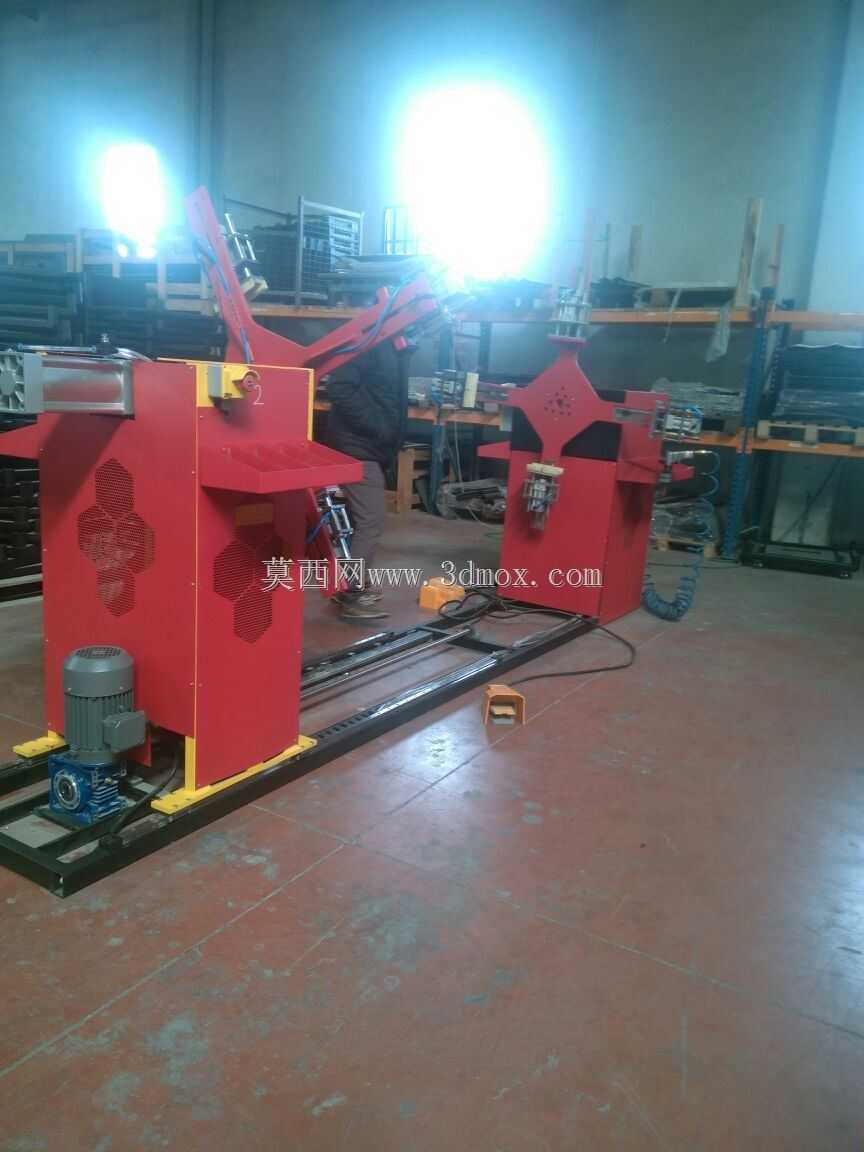

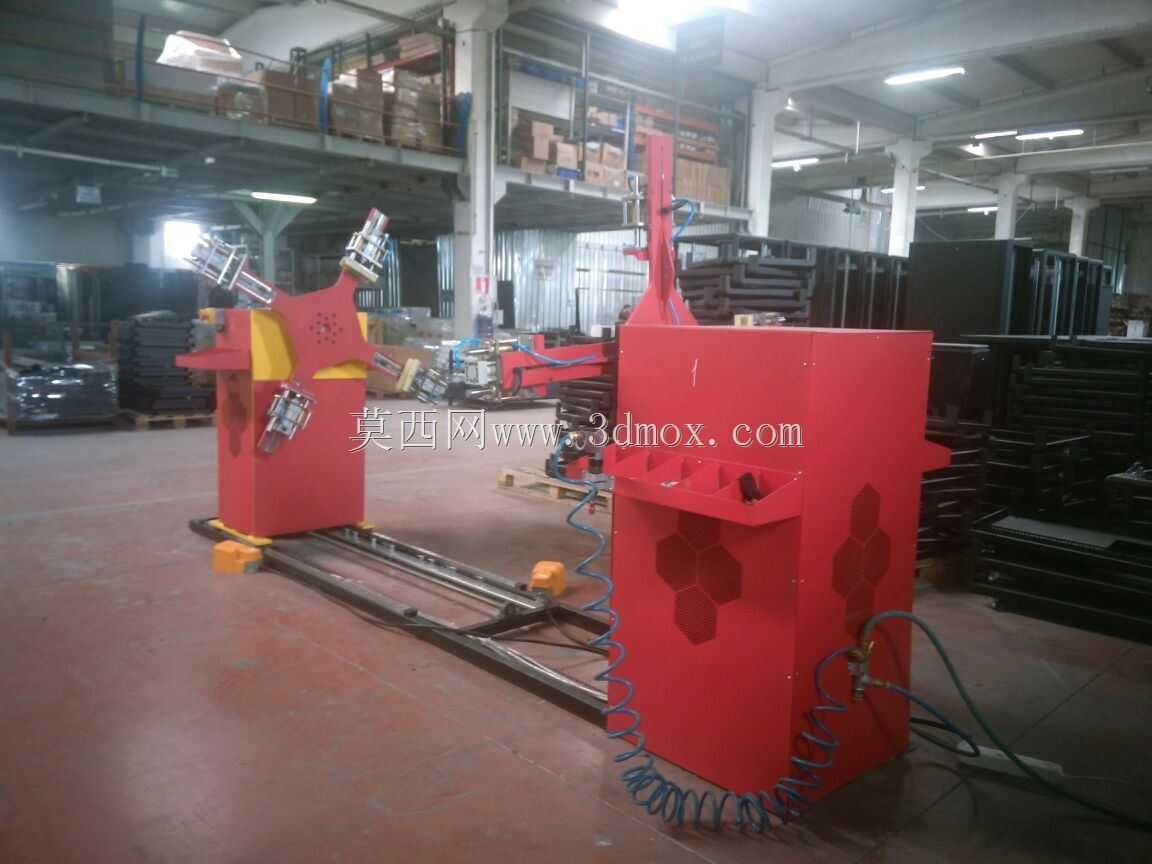

　　从实际产线布局的角度看，设备的安装占地边界控制在1.8米见方的区域内，转台中心高度设置为1.1米，刚好匹配站立作业人员的肘部操作高度，无需额外配置登高踏台即可完成全部装配动作。每个工位的夹紧模组采用双导杆气缸驱动，夹头位置预留了200mm的调节行程，可兼容22U到42U不同高度规格的服务器机架装夹，夹头接触面贴附2mm厚的聚氨酯缓冲垫，避免装夹过程中划伤机架表面的喷塑层，满足服务器机柜外观质量的出厂要求。转台的驱动采用间歇式分度结构，工位切换时的转动平稳无冲击，到位后由气动插销完成机械锁止，锁止重复定位精度控制在±0.2mm以内，确保每个工位转动到作业位置时，机架的定位基准保持一致，方便后续工序的自动化对接或者人工装配的定位一致性。

　　设计阶段优先考虑了产线的柔性适配能力，转台的三个工位可根据装配工序的拆分分别配置不同的作业内容，比如第一个工位完成机架上下横梁与立柱的预装定位，第二个工位完成连接件的螺丝紧固与接地铜排安装，第三个工位完成机架平整度校验与预装件复检，三个工位可同步开展作业，转台每完成一次分度转动，即可输出一台完成预装的机架半成品，相比传统单工位作业模式，单台机架的预装效率可提升60%以上。每个工位的气动夹具都配置了独立的压力调节阀，可根据不同厚度的机架型材调整夹紧力，避免夹紧力过大导致型材变形，或是夹紧力不足导致装配过程中机架移位。设备的主体支撑座采用钢板焊接结构，焊后经过整体去应力处理，长时间满负荷作业不会出现基座变形，转台的旋转支撑采用交叉滚子轴承，可同时承受径向、轴向载荷与倾覆力矩，适配不同重量规格机架的装夹需求，即使是满配重型立柱的42U机架，装夹后转台转动也不会出现晃动。

　　从作业安全的角度考虑，每个工位的夹紧操作都设置了双手启动按钮，避免作业人员误操作导致夹手风险，转台的转动区域外围设置了安全光栅，一旦有人员或者异物进入转动危险区域，设备会立即停止转动并保持当前工位锁止状态，待异常排除后才可恢复运行。设备的气路走线全部采用拖链内置布置，避免转台反复转动过程中气路管线出现磨损漏气，所有气动元件都选用标准工业级规格，后期维护更换无需定制特殊配件。在实际车间部署时，设备底部设置了六个可调支撑脚，可根据车间地面的平整度调整设备水平度，无需额外制作安装基础，直接放置在硬化车间地面上即可投入使用，也方便后期根据产线调整需求移位重新布局。针对服务器机架组装过程中需要频繁取用螺丝、连接件的需求，每个工位侧方都预留了工具挂点与零件盒安装位，作业人员可将常用工具与标准件放置在随手可及的位置，减少转身取件的动作浪费，进一步压缩单台产品的装配作业时间。
