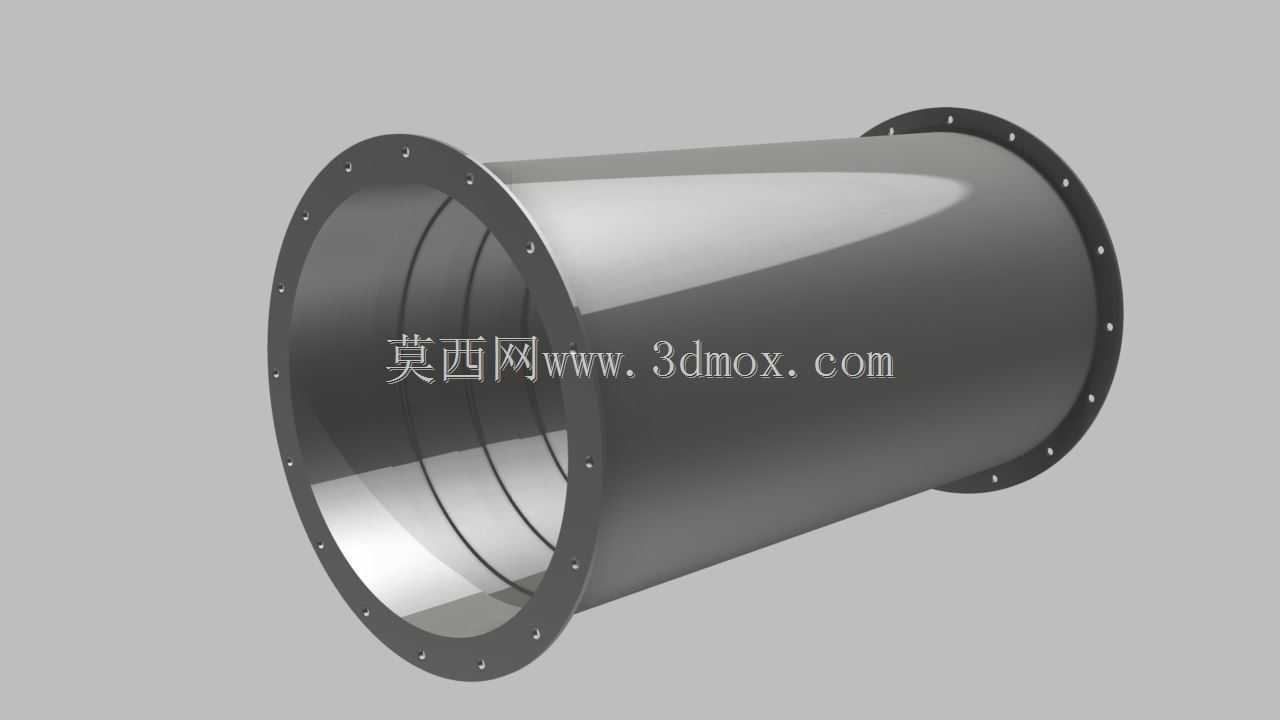

带法兰连接端的工业通风管道筒体结构

　　这类带两端法兰的筒体结构，在工业通风除尘系统、低压流体输送管路、工艺排风管网中应用十分广泛，很多车间集中除尘系统的主干管路、废气收集系统的输送段、大型设备的通风引接段都会用到这类结构件。从结构本身来看，筒体采用等径直筒设计，两端的法兰盘与筒身采用满焊连接，法兰盘上沿圆周均匀分布螺栓安装孔，安装时可通过螺栓配合密封垫片实现相邻管段的紧密对接，相比无法兰的插接式管路，这种连接方式的密封性能更好，承压能力更强，后期管路拆装维护也更方便，不需要对管身进行破坏性拆卸就能完成局部管段的更换。设计这类筒体结构的时候，首先要匹配系统的设计流量确定筒身内径，筒身内径直接决定管路内部的介质流速，比如除尘系统的风管流速通常要控制在合理区间，

　　流速过低会导致管路内部积尘堵塞，流速过高则会增大系统风阻、提升风机运行能耗，同时还会加剧管路内壁的磨损。筒身的壁厚选择要结合管路的输送介质特性、安装跨度、外部载荷来确定，普通常温空气输送的场景下壁厚可适当选薄，若输送含硬质颗粒的含尘气流、或者有腐蚀性的工艺废气，就要适当增加壁厚，或者在筒身内壁增加耐磨、防腐衬层。两端法兰的尺寸设计要和对应公称通径的标准法兰匹配，法兰的螺栓孔中心距、孔径、法兰厚度都要符合对应的连接标准，避免现场安装时出现孔位不对、对接错位的问题，法兰盘与筒身的焊接位置要做倒角处理，保证焊脚高度满足强度要求，避免管路运行过程中受振动、风压影响出现焊缝开裂漏风的问题。安装边界方面，

　　这类筒体管段的有效安装长度为筒身净长度加上两端法兰的厚度，现场排布管路的时候要提前核算好安装空间，预留出螺栓紧固的操作空间，尤其是法兰外侧要留出足够的扳手操作距离，避免安装时螺栓无法紧固。如果是架空安装的管路，还要在筒身外侧设计对应的抱箍安装位，匹配管路支架的安装间距，避免管段跨度太大导致筒身弯曲变形、法兰对接处受力不均出现泄漏。实际使用过程中，这类直筒段通常作为管路系统的基础输送单元，可搭配弯头、变径、三通、阀门等其他管路部件组成完整的管网系统，筒身内壁做光滑处理可以有效降低风阻，减少介质输送过程中的压力损失，两端法兰的密封面平整度有严格要求，若密封面出现变形、凸起，安装后即使垫片压合到位也容易出现泄漏问题。

　　很多设计人员在建模的时候容易忽略法兰背面的焊接空间，把法兰孔位设计得过于靠近筒身外壁，导致现场安装时螺栓无法从法兰背面穿入，或者紧固时扳手没有操作空间，这类细节问题在三维建模阶段就要提前规避，通过模拟螺栓安装、扳手操作的空间来校核结构设计的合理性。另外，针对不同的使用场景，筒身的材质选择也有区别，普通通风场景常用Q235钢板卷制焊接后做防锈喷涂处理，有防腐需求的场景可选用不锈钢板或者玻璃钢材质，耐磨需求高的场景还可以在筒身内壁贴附耐磨陶瓷片，这些材质的变化都会影响筒身和法兰的连接工艺设计，建模时也要对应调整焊接坡口、连接结构的细节参数。
