对开式带加强筋腔体壳体结构设计

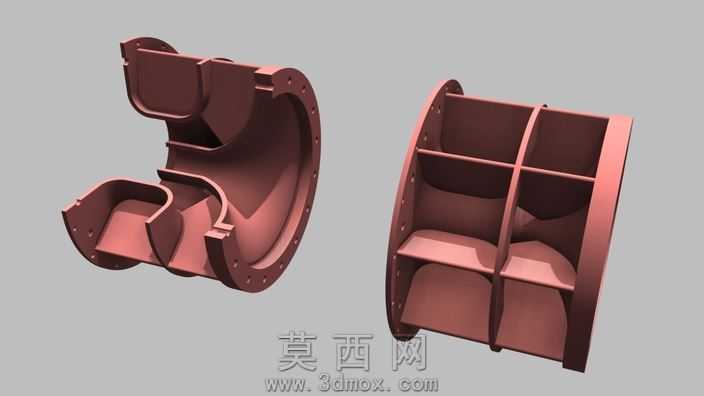

本作品为对开式组合腔体壳体结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械结构设计的工艺合理性原则，对两个配对半壳的所有连接特征做了全参数关联约束，确保法兰安装孔位、合模贴合面的尺寸完全匹配，避免装配干涉问题。模型构建阶段先绘制单侧半壳的主体轮廓草图，通过拉伸、抽壳命令生成基础腔体形态，再针对腔体内部的功能分区，绘制十字交叉的加强筋特征草图，通过凸台拉伸生成内部筋板结构，筋板厚度均匀过渡，既保证结构刚性，又避免壁厚突变带来的应力集中问题。在壳体的连接法兰部位，沿法兰周向均匀排布螺栓安装孔，孔位做了沉头结构设计，保证螺栓安装后端面齐平无凸起，法兰边缘做了圆角过渡处理，去除锐边毛刺，符合实际机械加工的工艺要求。材质渲染阶段选用了哑光红棕色金属漆材质，模拟铸钢件经防锈处理后的表面质感，调整材质的粗糙度、反光度参数，还原金属壳体的哑光漫反射效果，同时在模型边缘添加细微的倒角光影，增强结构的立体感与真实感。两个半壳分别展示了腔体的内侧流道形态与外侧加强筋布局，其中一侧半壳内部设计有异形导流曲面，曲面采用放样、扫掠命令生成，曲面曲率连续顺滑，可满足介质在腔体内的顺畅流通需求，另一侧半壳的十字筋板将腔体分隔为多个独立仓室，筋板与壳体内壁的连接处做了圆角过渡，有效提升结构的抗冲击、抗形变能力。整体设计兼顾了结构强度、装配便利性与工艺可行性，所有特征均保留可编辑参数，可根据实际使用需求调整腔体尺寸、筋板厚度、法兰孔径等参数，可直接用于同类壳体产品的结构设计参考、装配模拟演示以及加工工艺验证。
