2.54mm螺距直弯三排排公连接器

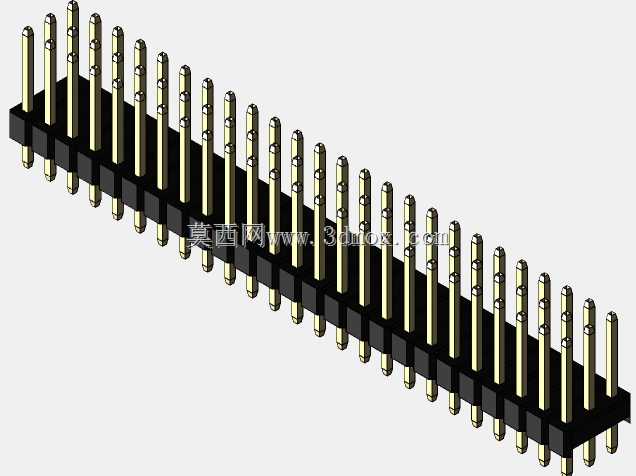

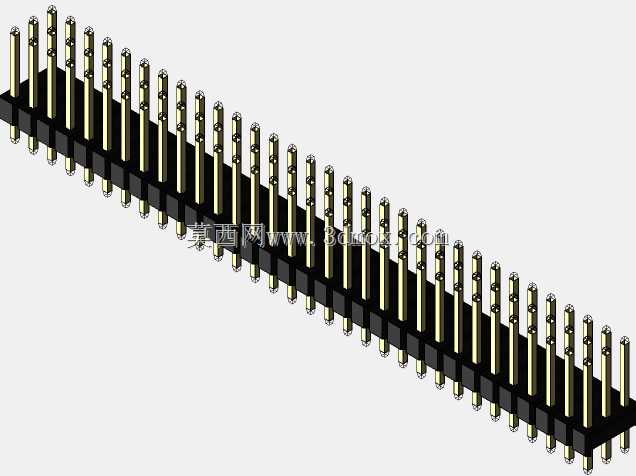

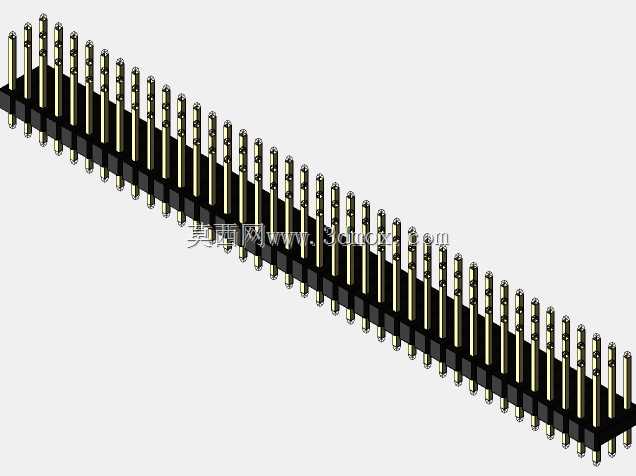

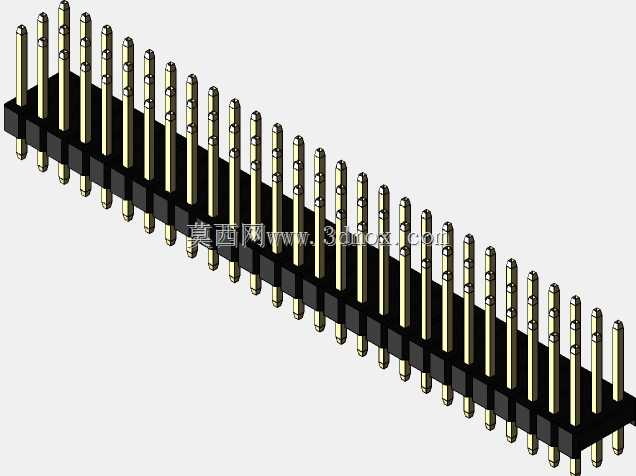

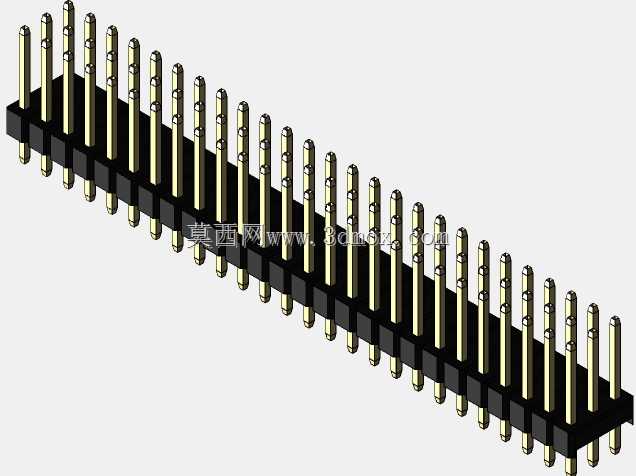

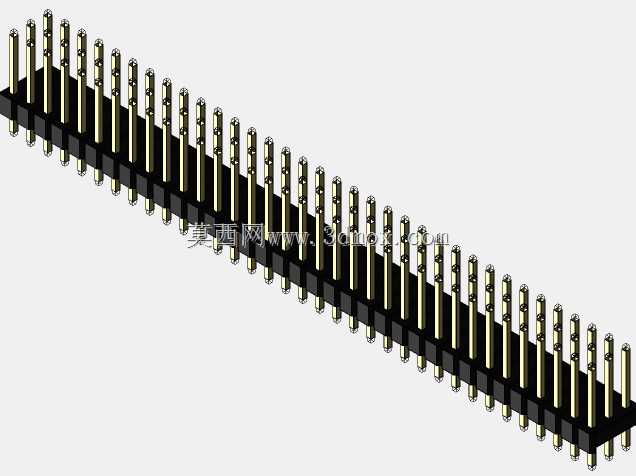

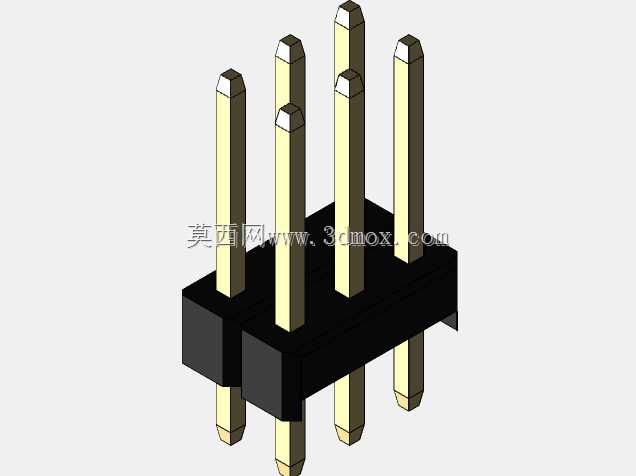

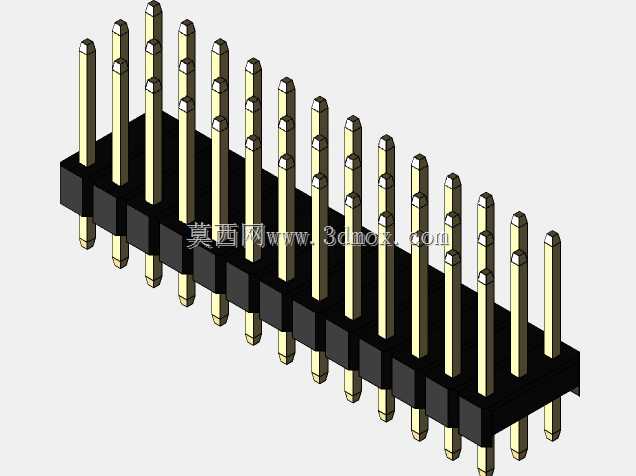

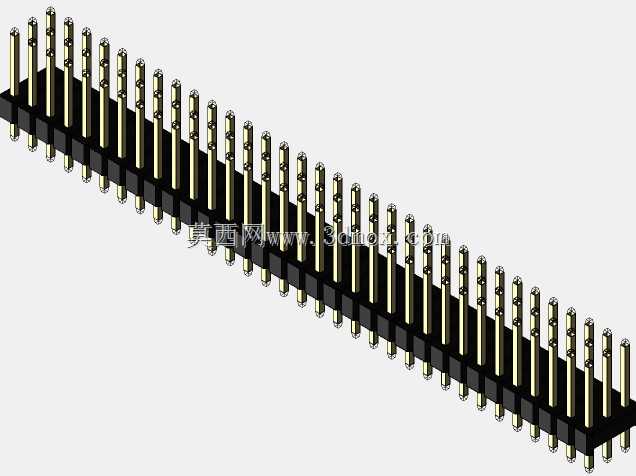

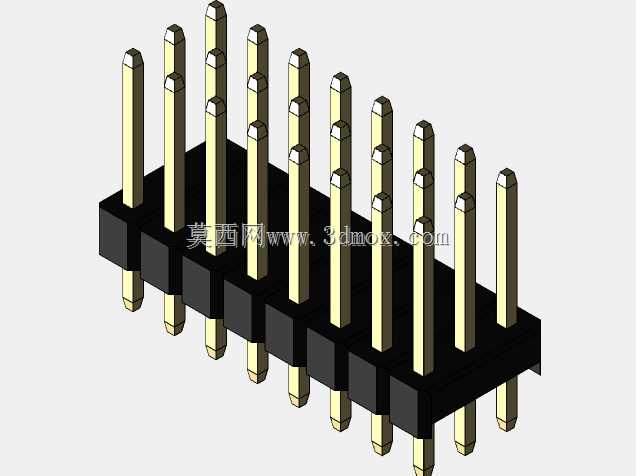

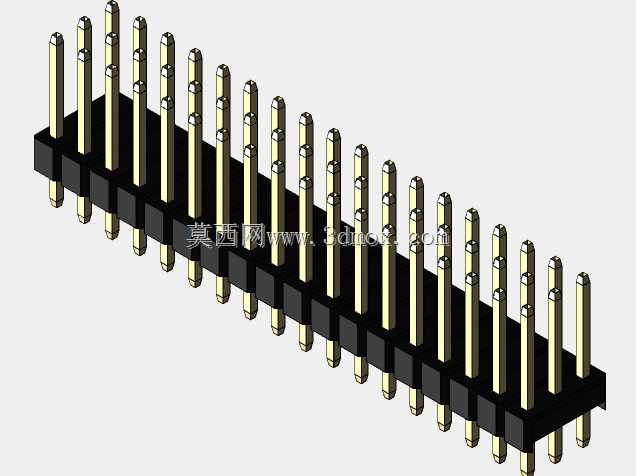

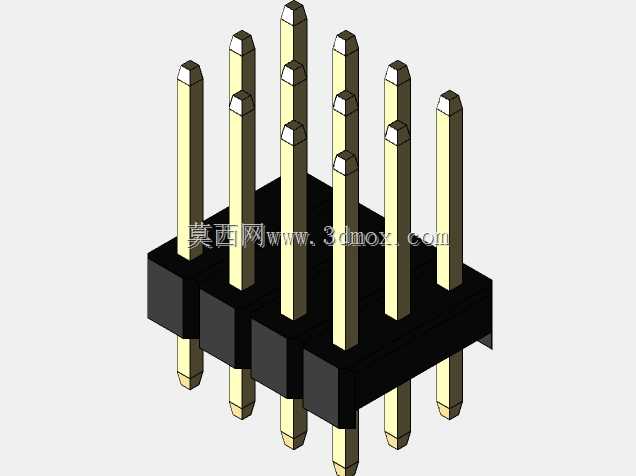

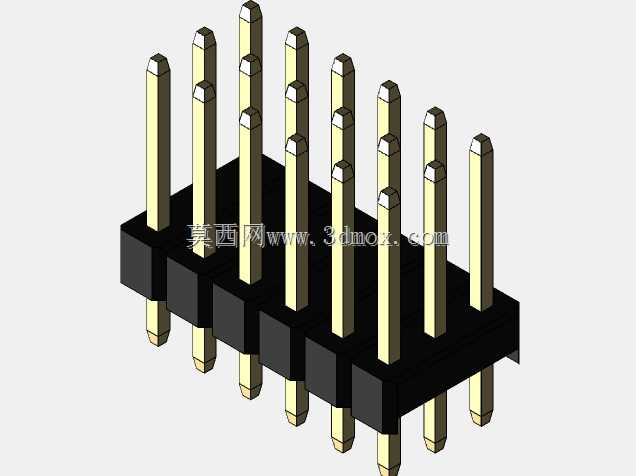

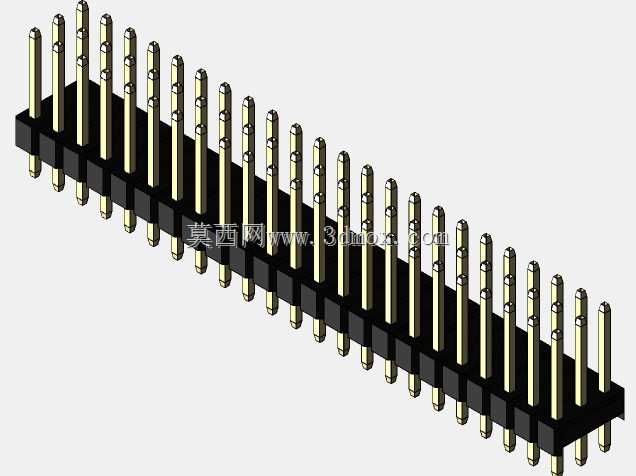

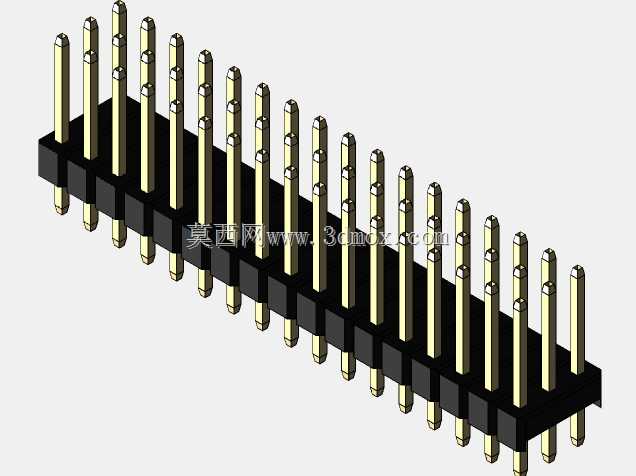

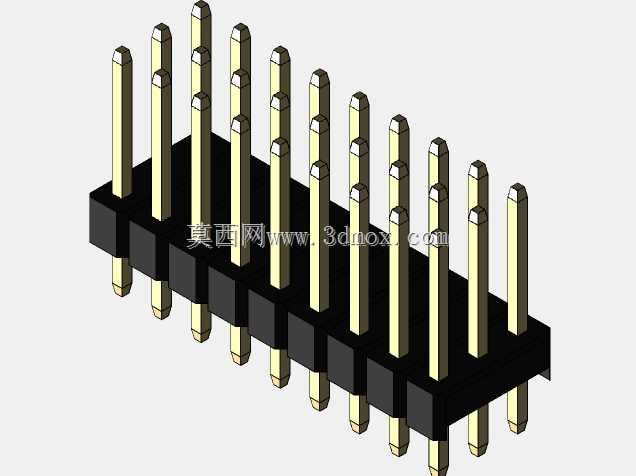

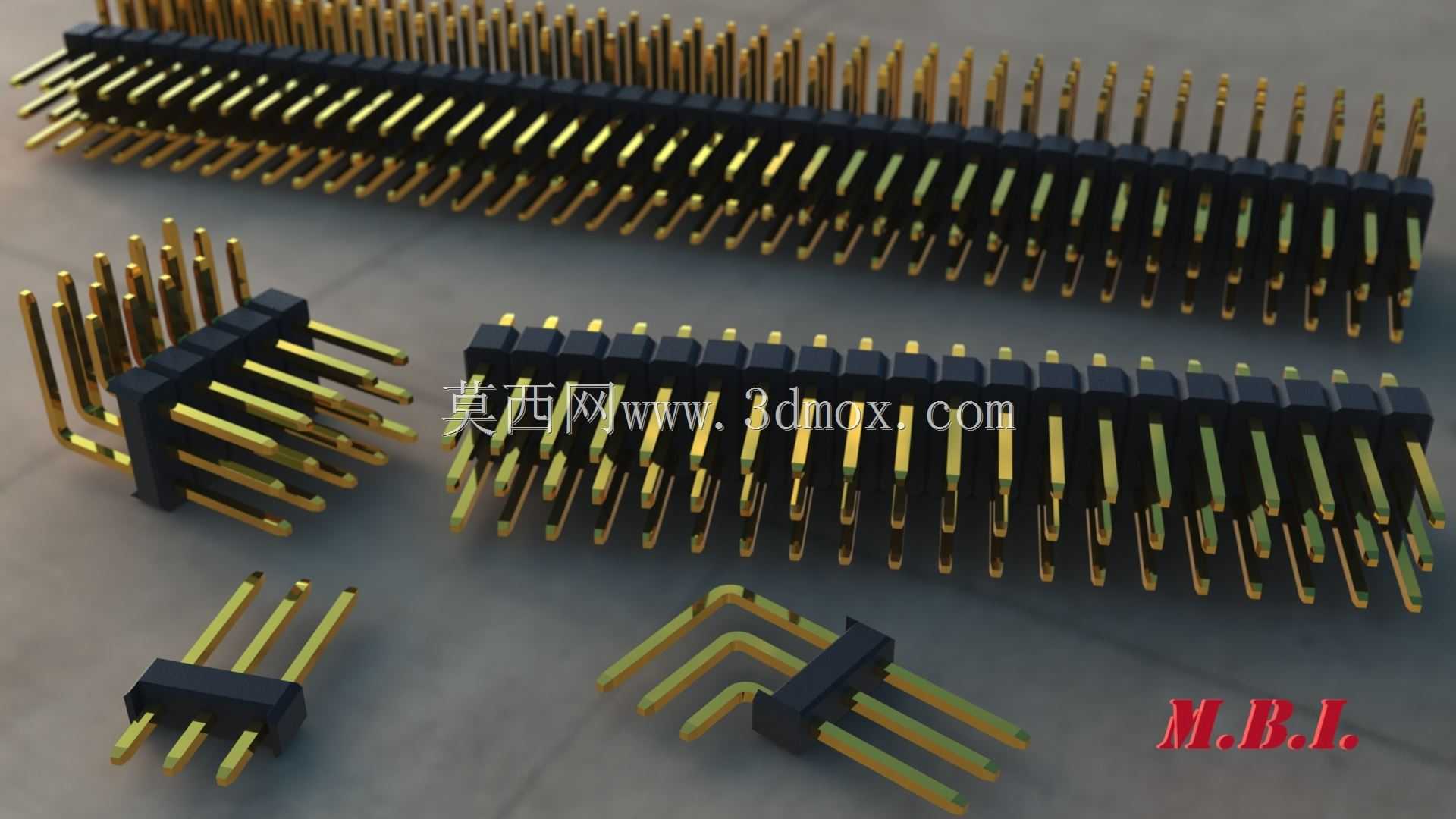

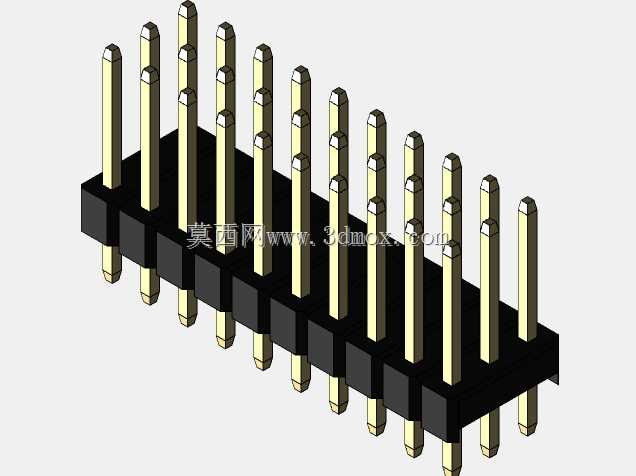

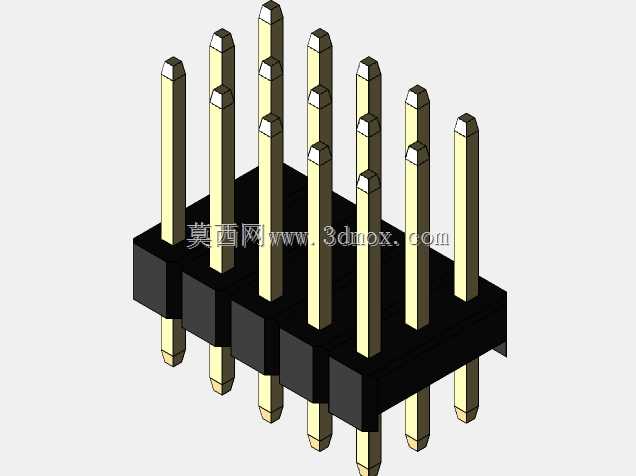

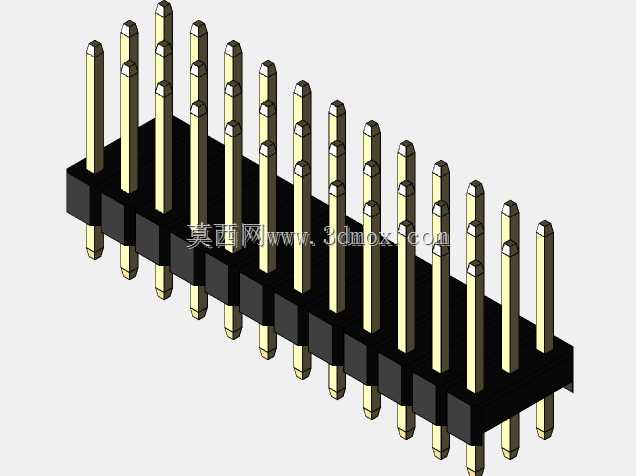

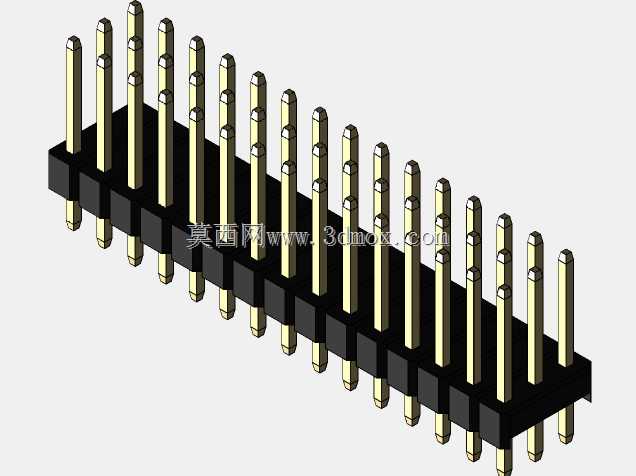

　　在工业控制板卡、消费电子主板、通讯接口模块的板间连接场景里，排针类接插件是实现板对板、板对线信号与小电流传输的核心基础元件，本次涉及的三排结构排公产品，针对高密度连接需求设计，区别于常规单排、双排排针的引脚排布，三排引脚的布局能在相同板卡占用宽度下提升近50%的连接点位数量，适配紧凑型设备内部的布线需求。从实际选型应用来看，这类2.54mm标准螺距的排针，完全匹配行业通用的排母座安装尺寸，不需要额外调整PCB封装尺寸，可直接替换同间距的常规排针产品，降低设计改型的成本。产品同时覆盖直插与90度弯角两种结构形式，直插结构适用于垂直板间的平行对接场景，常见于叠层安装的核心控制板、扩展功能板之间的连接，插合后连接稳定性强，

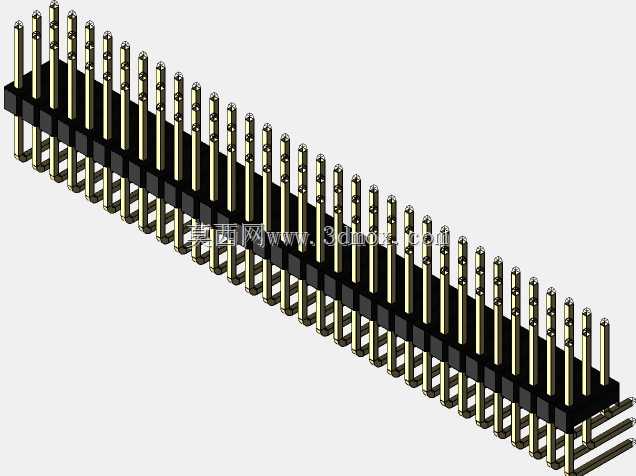

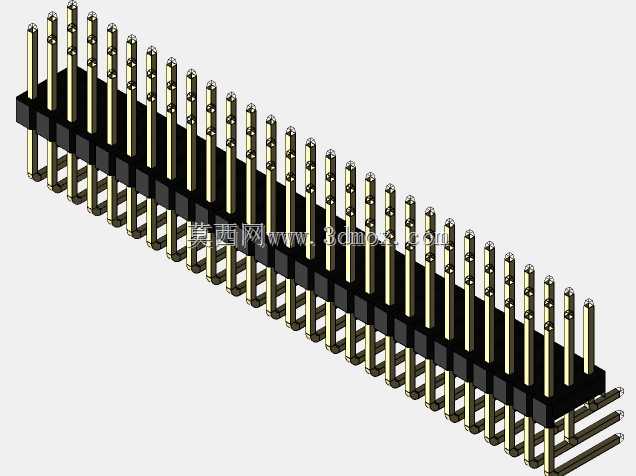

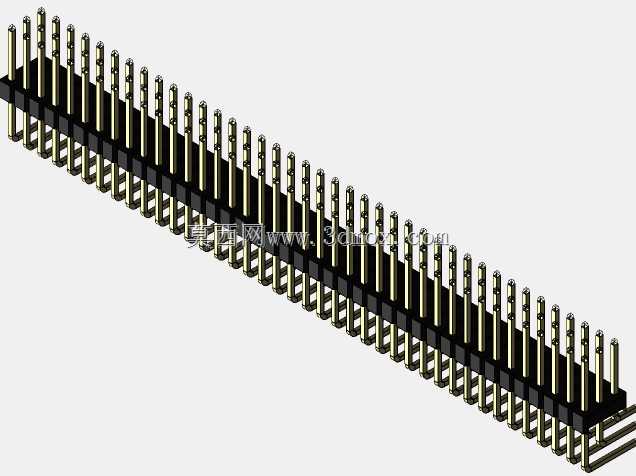

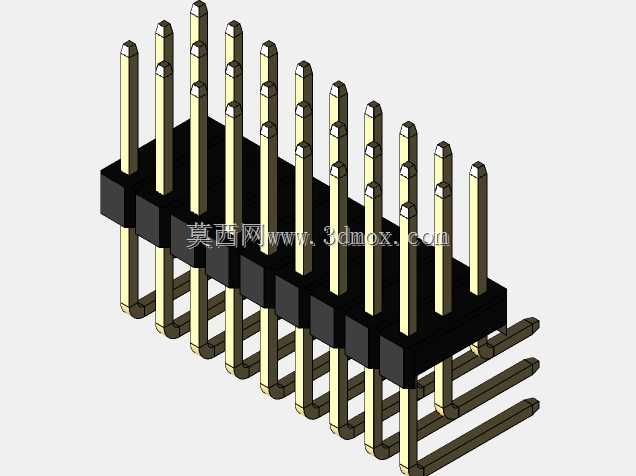

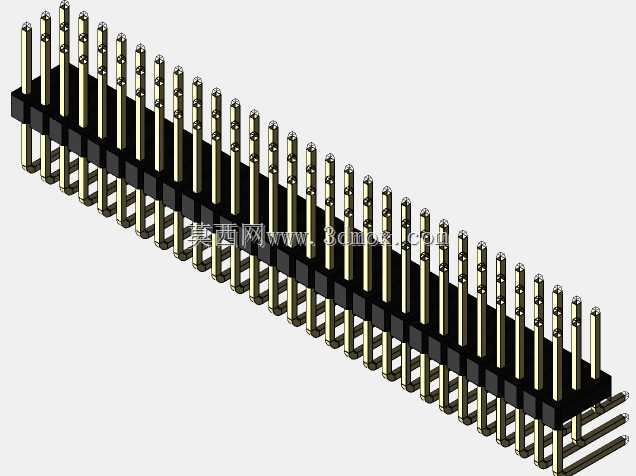

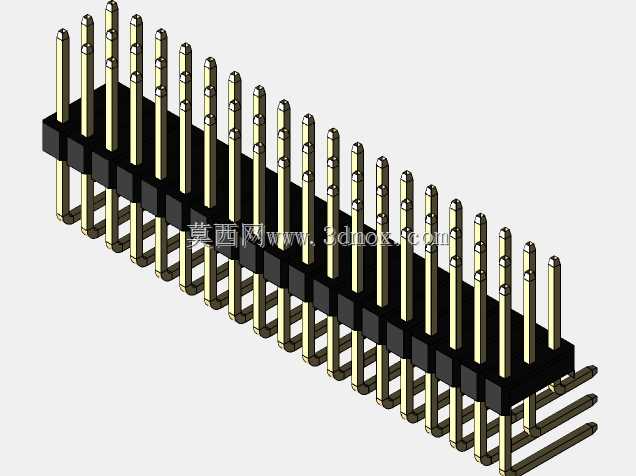

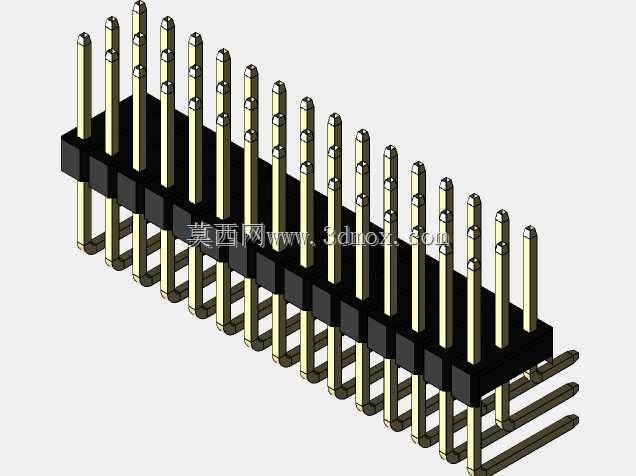

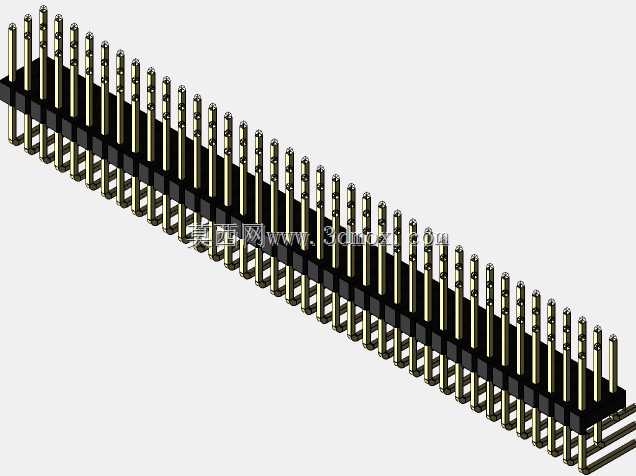

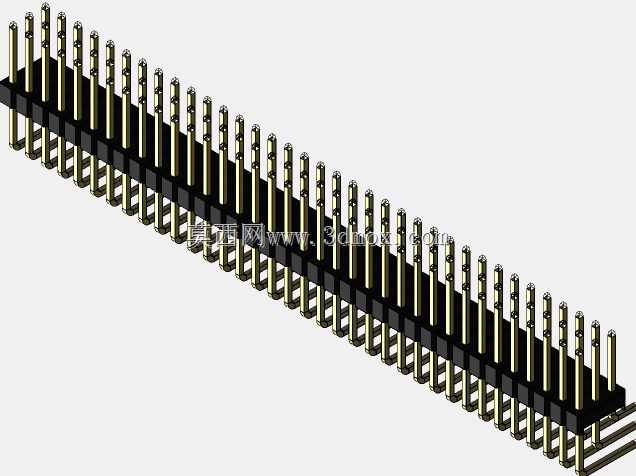

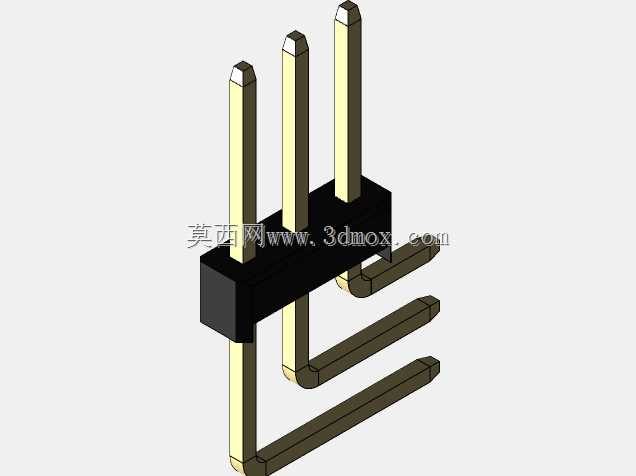

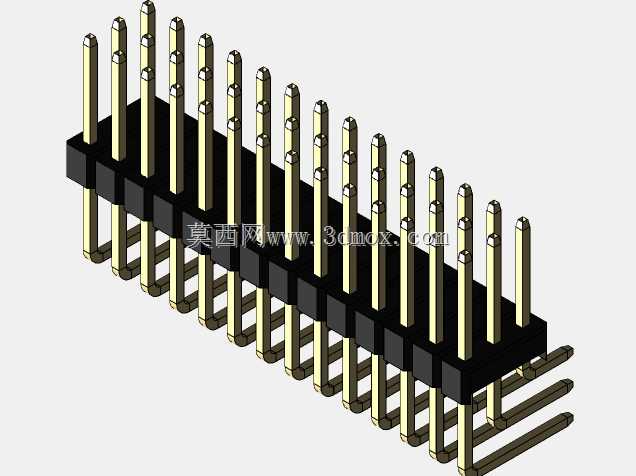

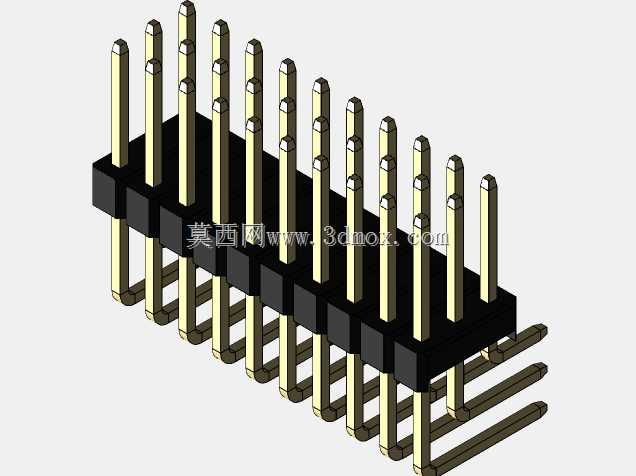

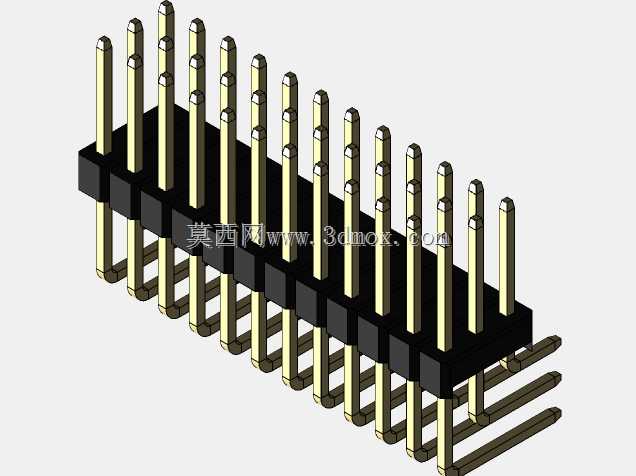

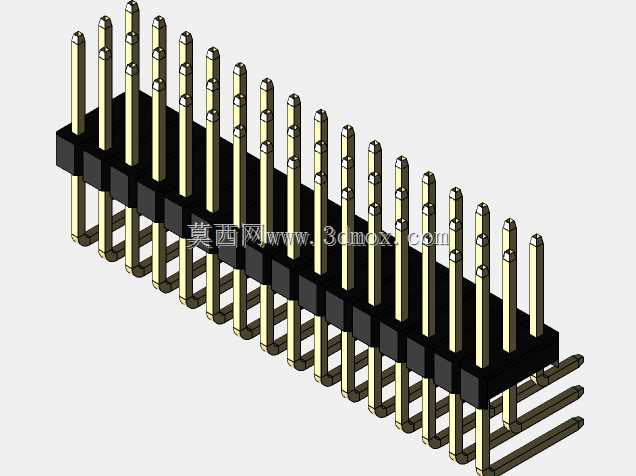

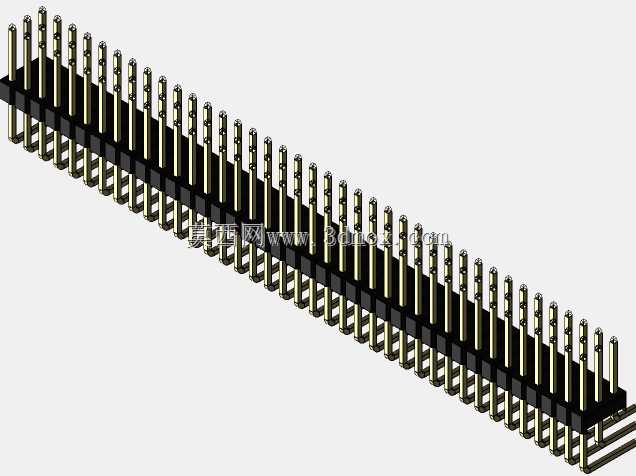

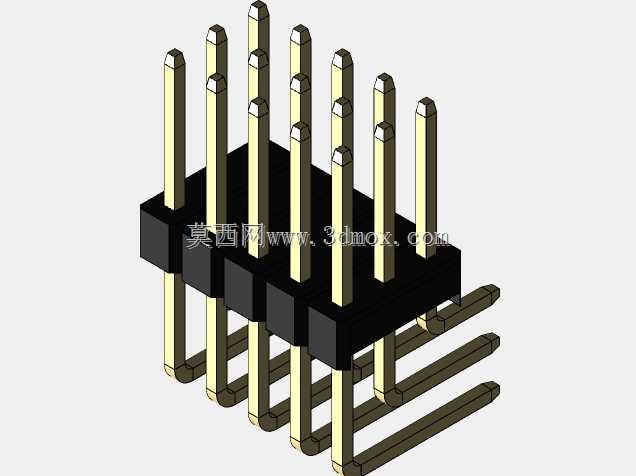

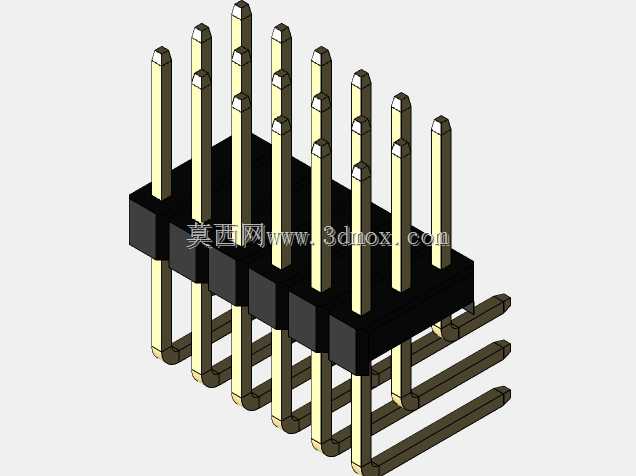

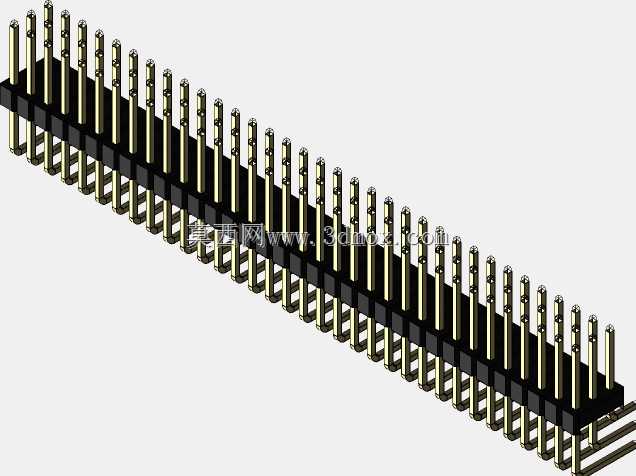

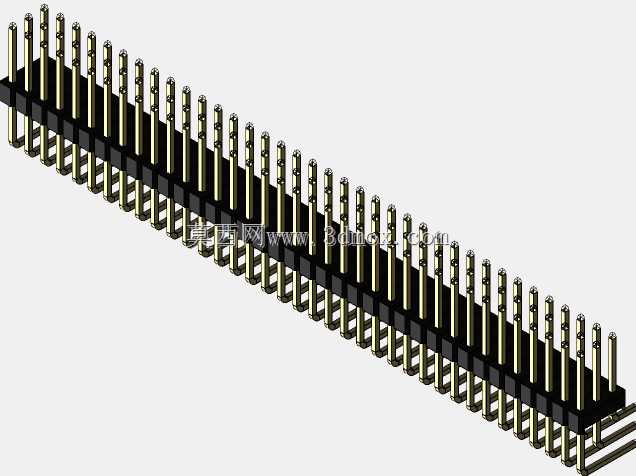

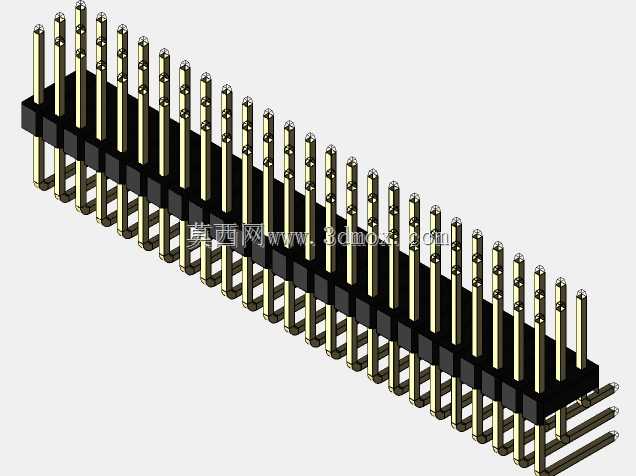

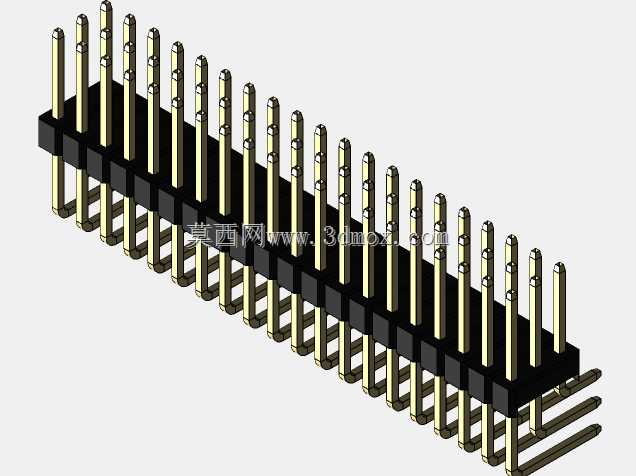

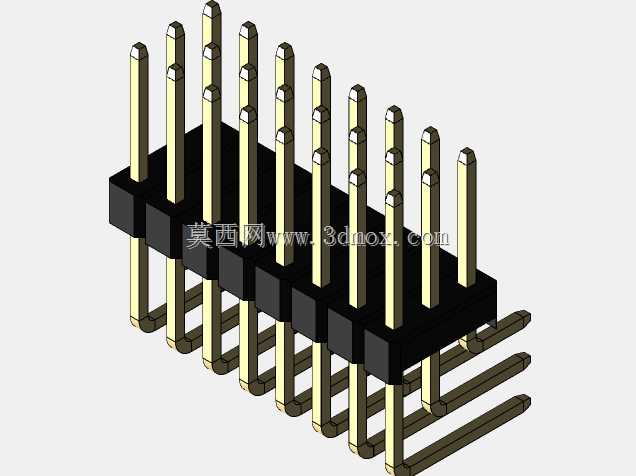

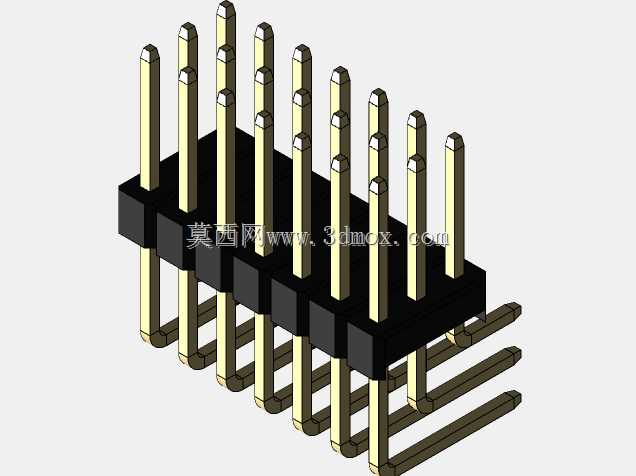

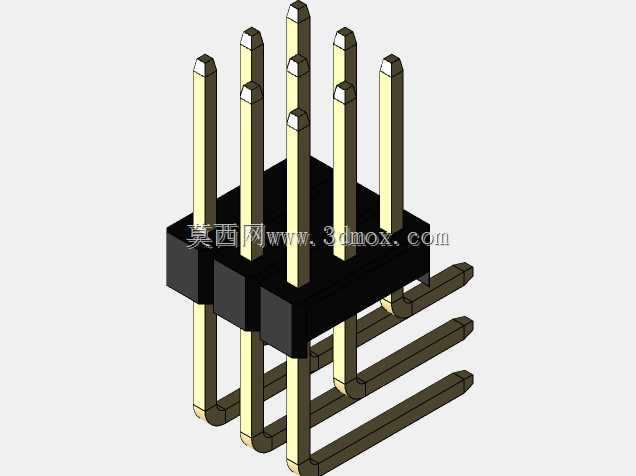

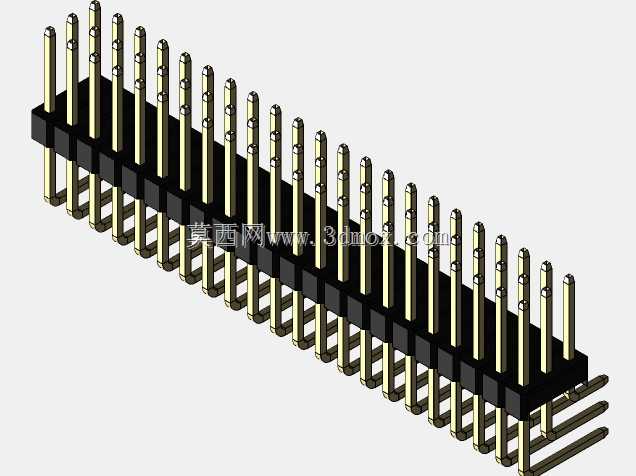

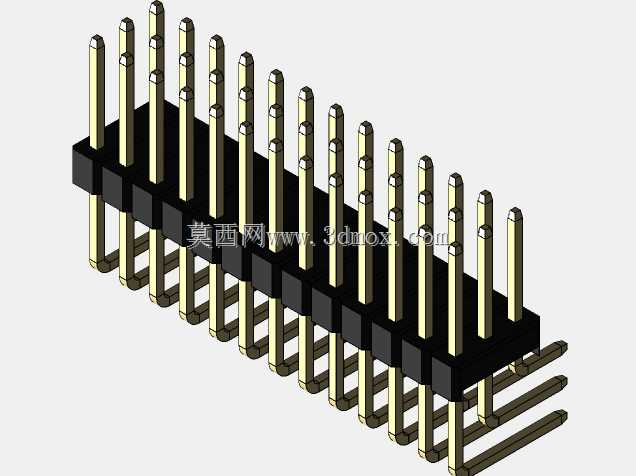

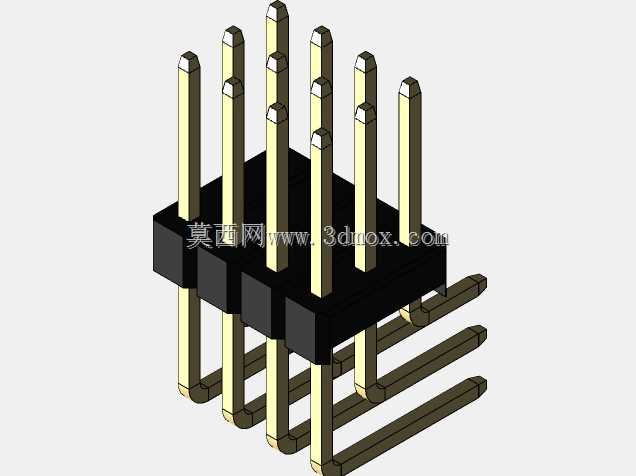

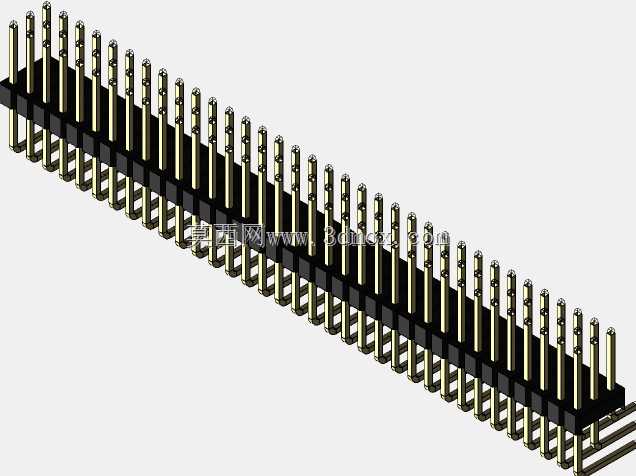

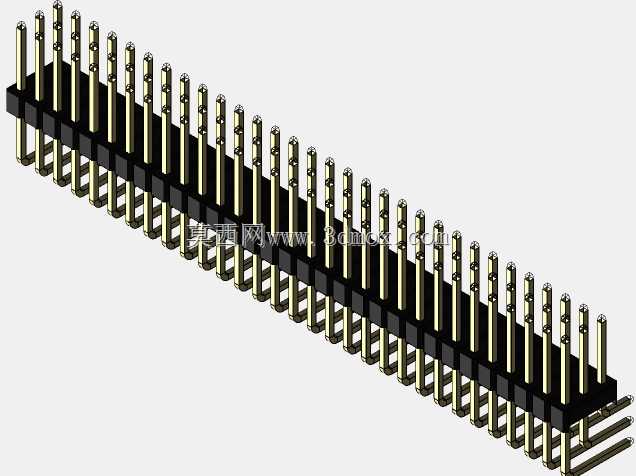

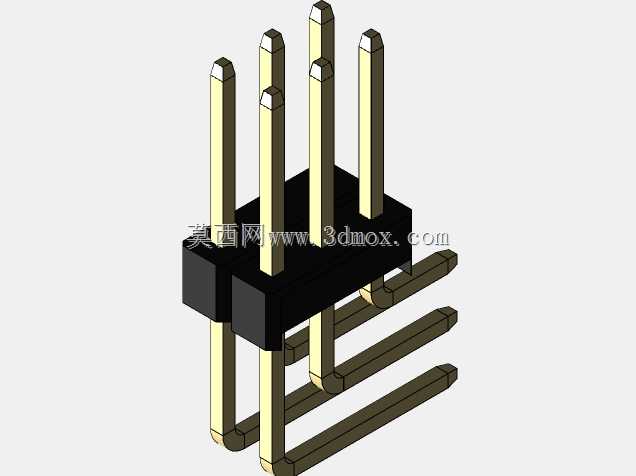

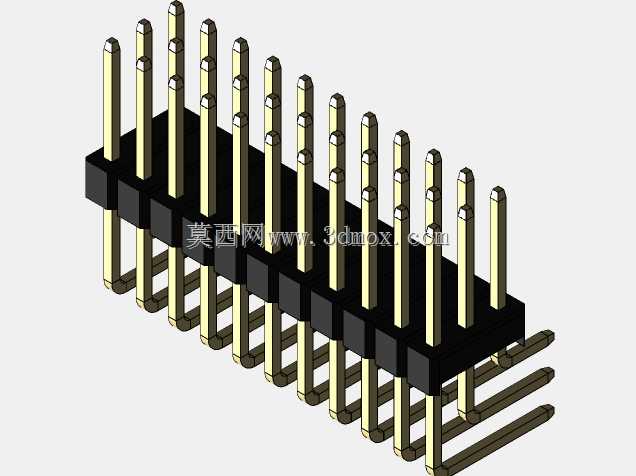

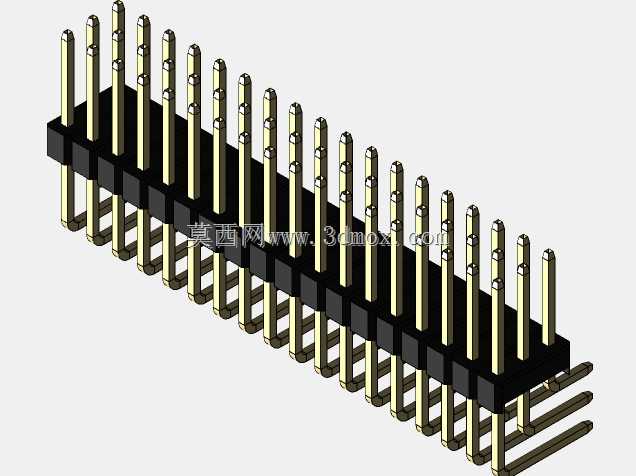

　　能承受常规设备运行过程中的振动冲击，不会出现引脚松脱导致的信号中断问题；90度弯角结构则适用于板边出线、平行板侧向对接的场景，常见于设备面板接口、侧装功能模块的连接，弯角处的引脚折弯弧度经过结构校核，折弯位置无应力集中点，在常规插拔操作下不会出现引脚断裂的情况。从设计思路层面，这类排针的插针部分采用黄铜基材加工，表面做镀金处理，既保证插合过程中的接触导电性，降低接触电阻，避免长期使用后接触面氧化导致的信号衰减，同时镀金层的耐磨特性也能提升产品的插拔寿命，满足设备生产调试、后期维护过程中的多次插拔需求。绝缘基座部分采用耐高温工程塑料注塑成型，能适配波峰焊、回流焊等常规PCB焊接工艺的温度要求，焊接过程中不会出现基座变形、

　　引脚移位的问题，保证批量生产时的焊接良率。外形尺寸上，单排引脚的中心间距严格控制在2.54mm的标准公差范围内，三排引脚之间的排距也符合通用高密度连接器的尺寸规范，安装时引脚与PCB焊盘的对位精度高，不会出现偏焊、虚焊的问题；插针的外露长度、插合有效接触长度经过匹配校核，插合后与对应排母的接触深度足够，不会出现接触不良的情况，同时插针顶端做倒角导向处理，装配时能顺利导入排母孔位，降低装配难度，提升生产装配的效率。在实际设备运行场景中，这类三排排针可同时传输多路数字信号、模拟信号以及小电流供电回路，单引脚的载流能力满足常规弱电信号传输的要求，适配工业现场的低功率控制信号传输需求，绝缘基座的绝缘性能符合电子元器件的安规要求，

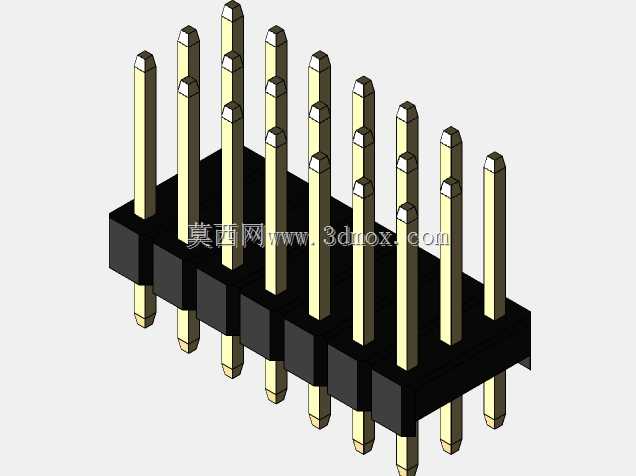

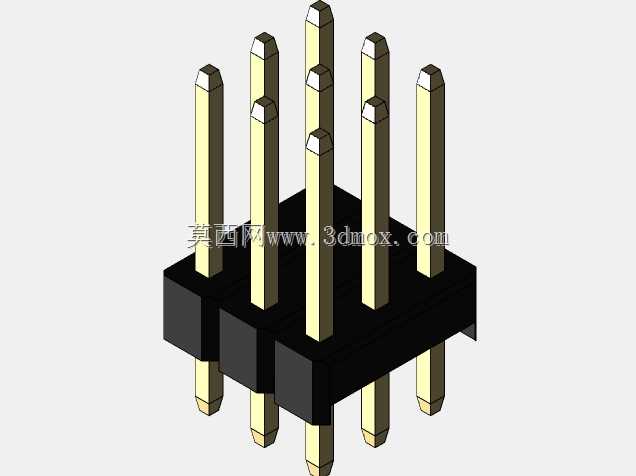

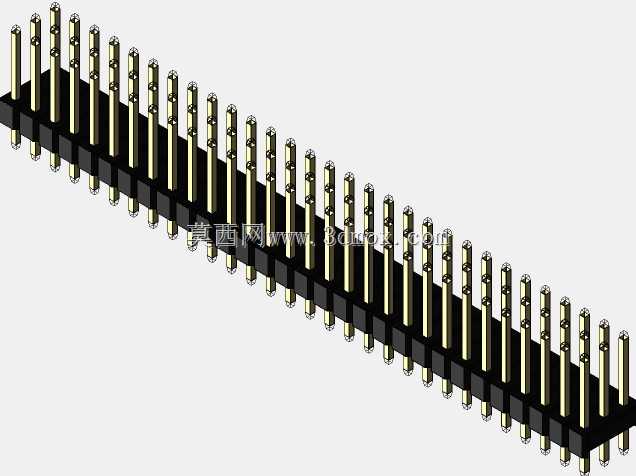

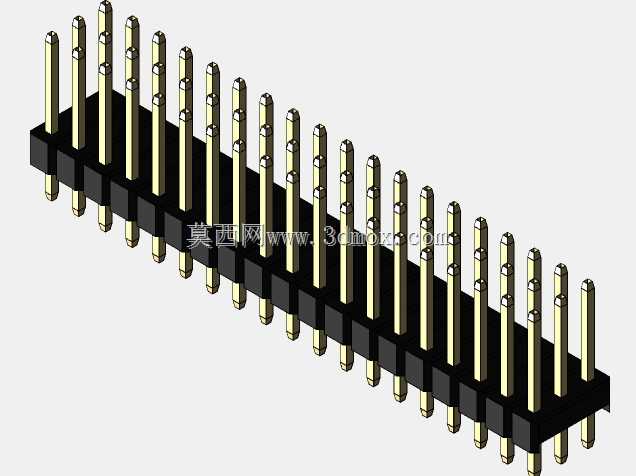

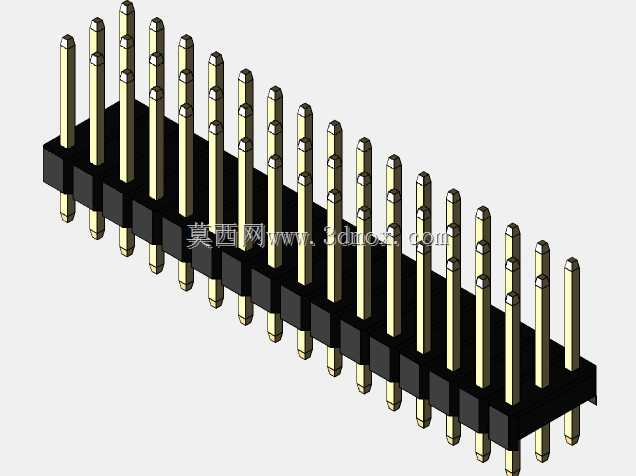

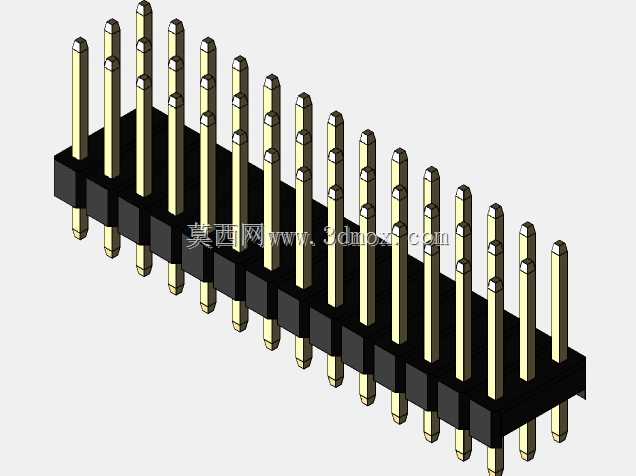

　　相邻引脚之间不会出现爬电、击穿的问题，能在常规工业环境的温湿度范围内稳定工作。针对不同的安装空间限制，直型与弯角两种结构可灵活搭配使用，在紧凑型的便携设备、嵌入式控制模块内部，可根据板卡的安装方向选择对应结构的排针，最大化利用设备内部的安装空间，避免接插件突出过高导致的设备外壳干涉问题。从建模设计的角度来看，这类标准接插件的三维模型需要严格还原引脚的排布位置、折弯角度、基座的外形尺寸以及安装定位特征，保证在PCB结构设计、设备整体装配校核时，能准确判断接插件与周边元器件、设备外壳的间隙，避免实际生产装配时出现干涉问题，模型中插针与基座的装配关系也完全还原实际产品的结构，可直接用于装配干涉检查、BOM清单统计等设计环节，为结构设计人员的选型与装配校核提供准确的参考。
