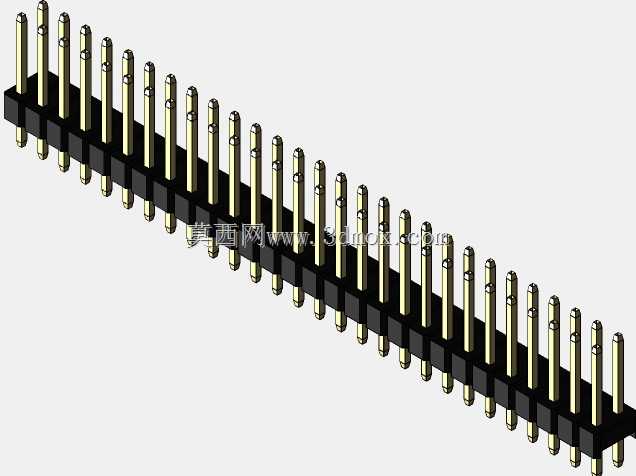

2.54mm螺距直弯双排排针连接器结构

　　在消费电子、工业控制板卡、通讯设备的板间连接场景里，排针是实现PCB板间信号与小电流传输的核心接插件，这类2.54mm螺距的双排排针，是目前通孔插装类连接方案里应用覆盖面最广的规格之一。从实际选型和结构设计的角度看，这类排针的设计核心围绕连接可靠性、安装适配性、批量生产一致性三个维度展开。首先说螺距参数，2.54mm是行业沿用多年的标准间距，对应0.1英寸的英制规格，这个尺寸既可以保证相邻针脚之间的绝缘间隙满足常规低压信号传输的耐压要求，又能最大化压缩接插件的占用面积，适配绝大多数通用PCB的孔位设计规范，不管是手工焊接还是波峰焊批量生产，这个间距都能有效减少连锡、虚焊的工艺问题。

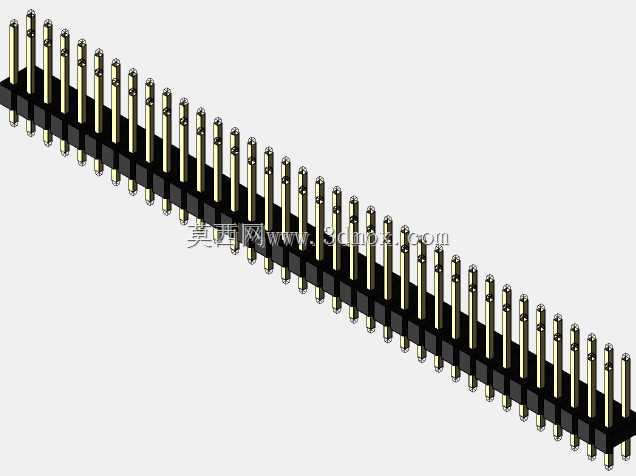

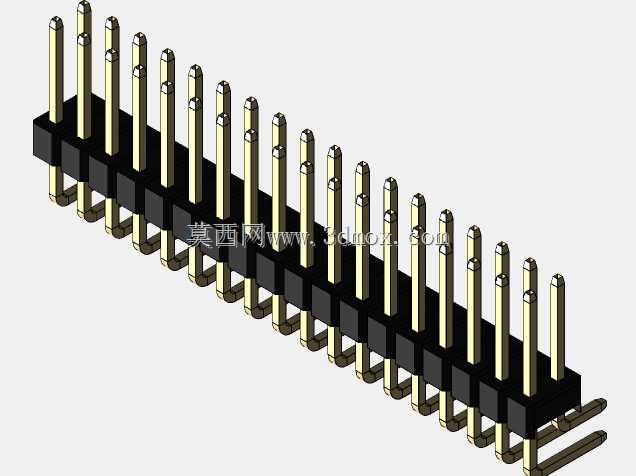

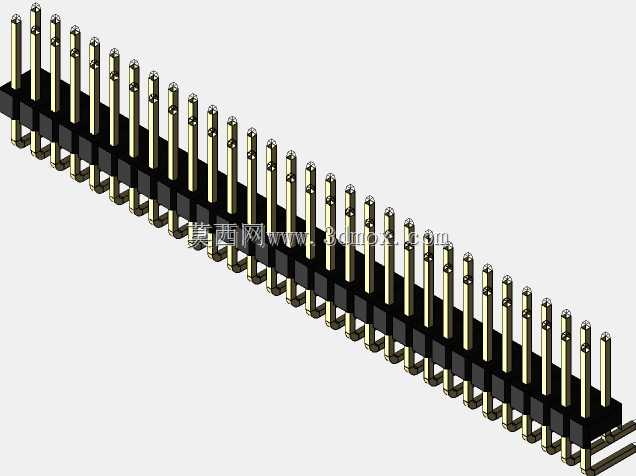

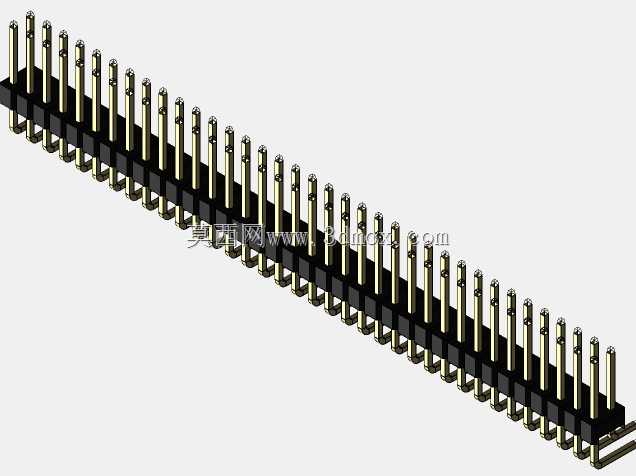

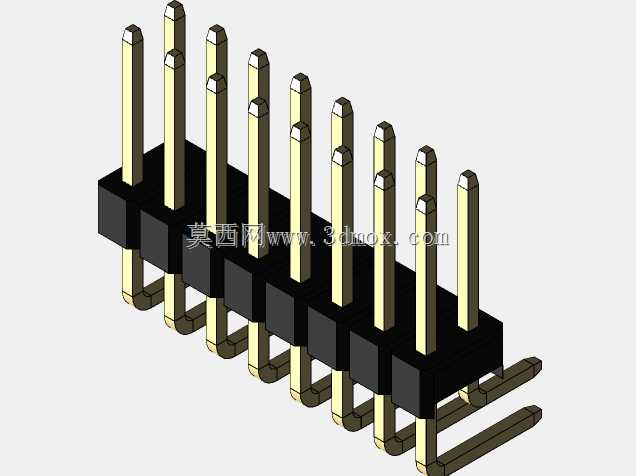

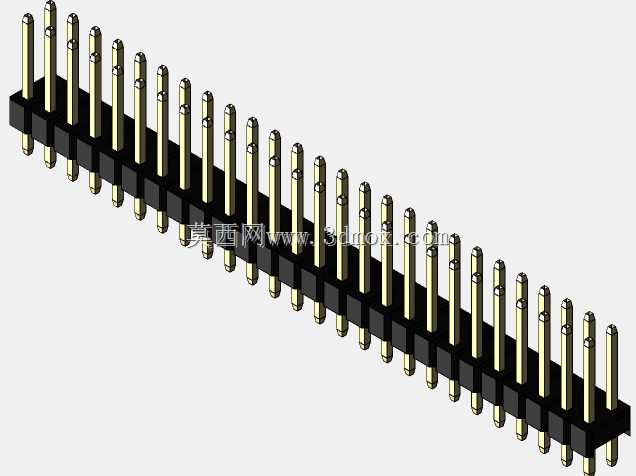

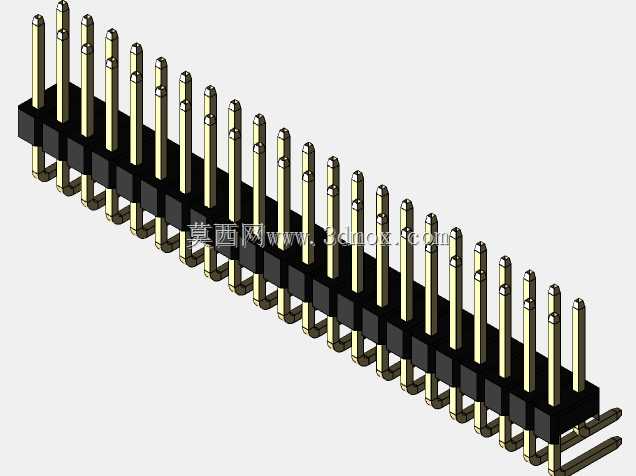

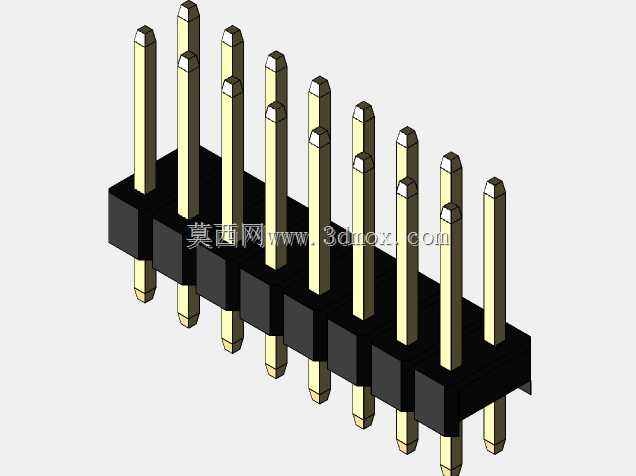

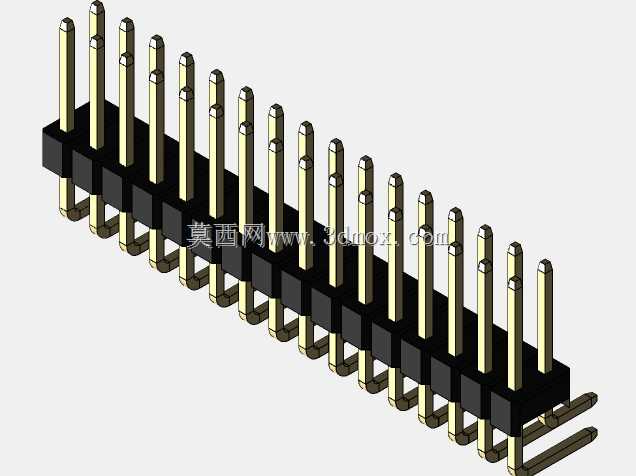

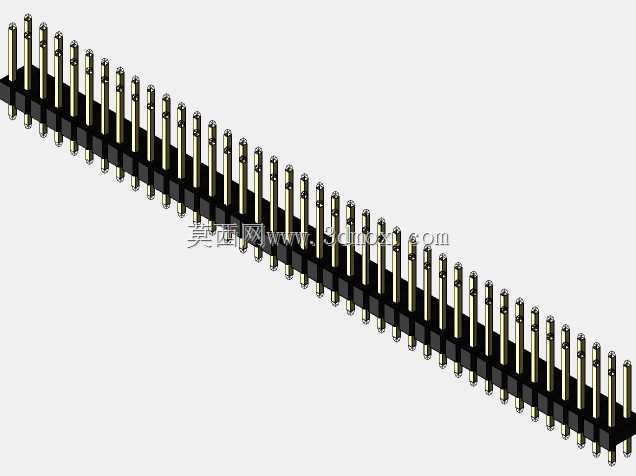

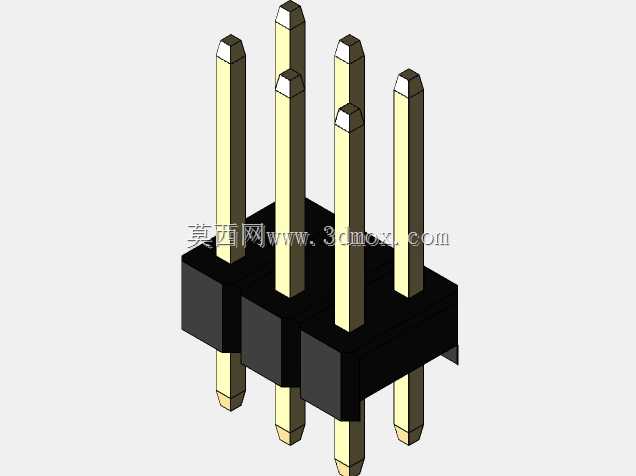

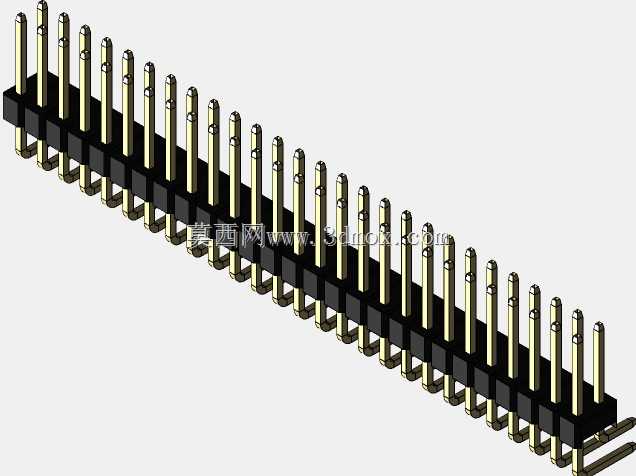

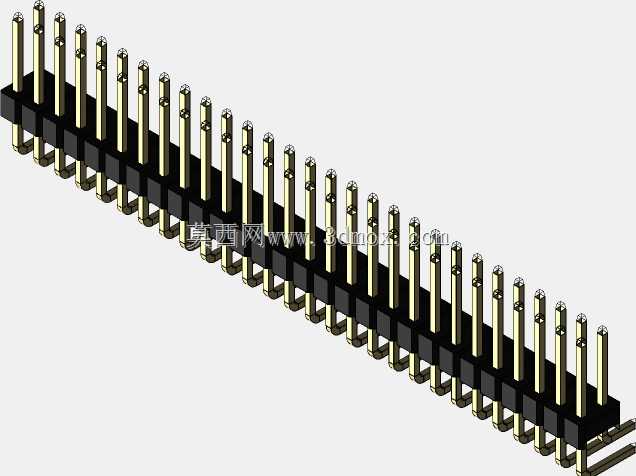

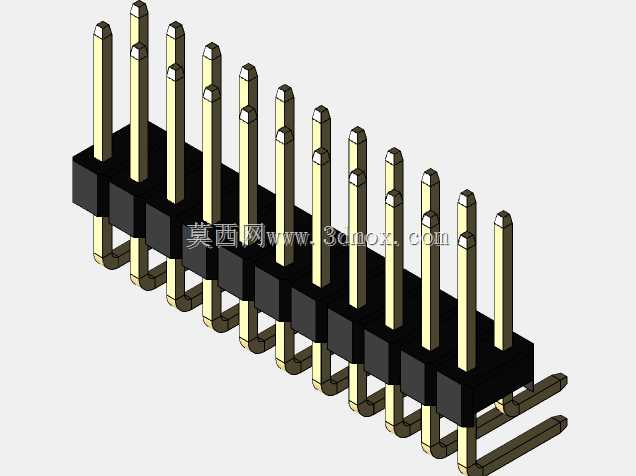

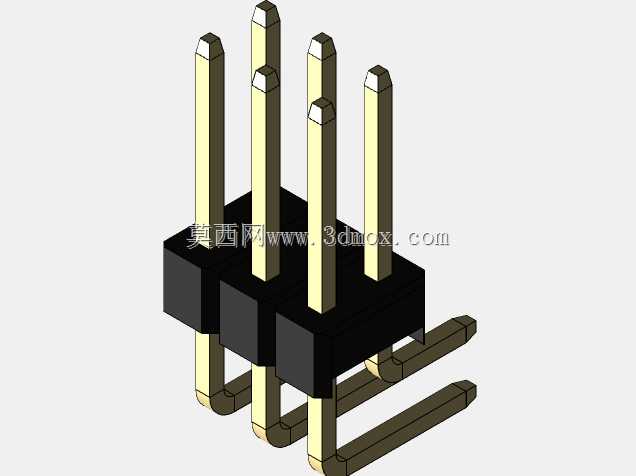

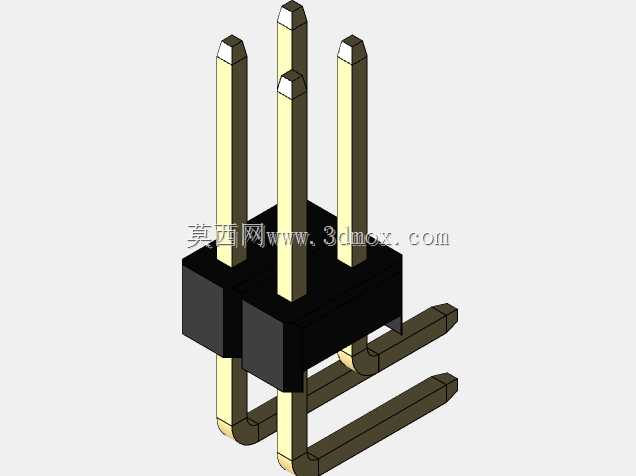

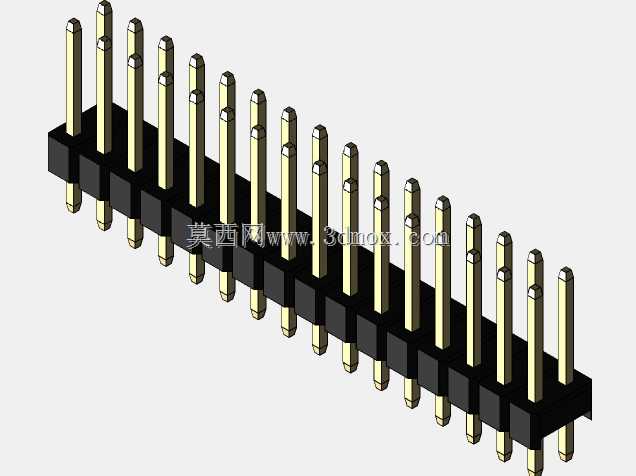

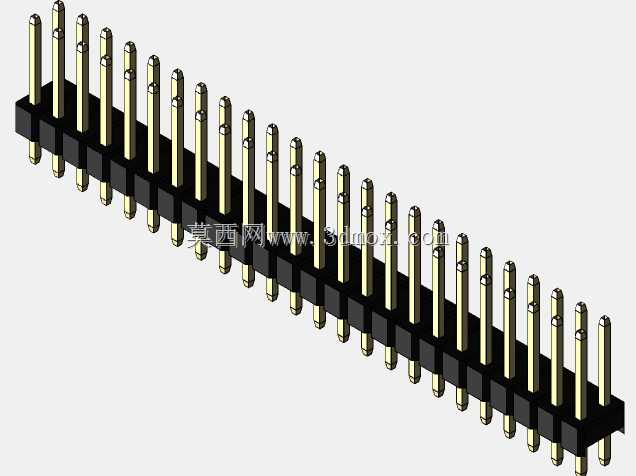

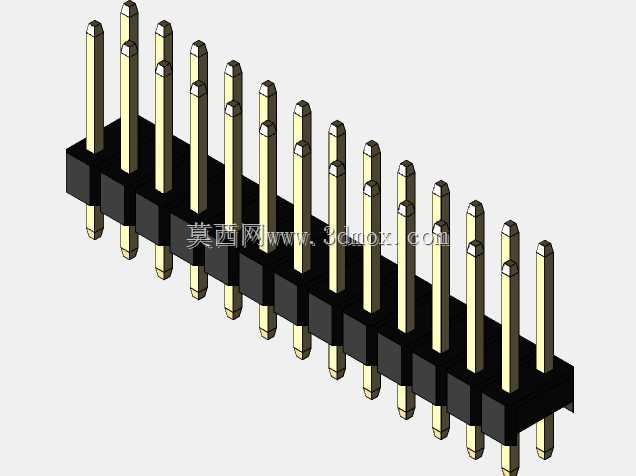

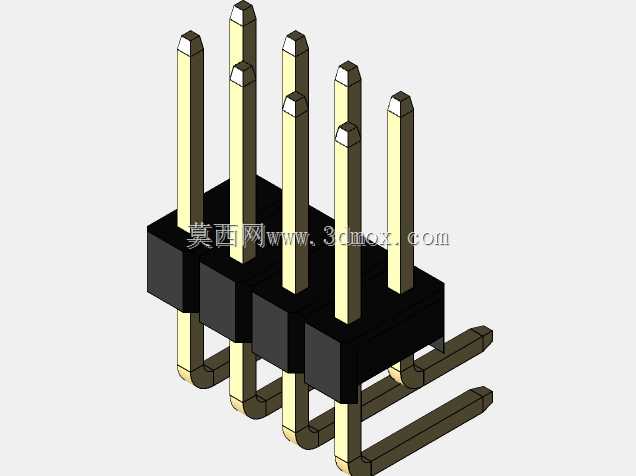

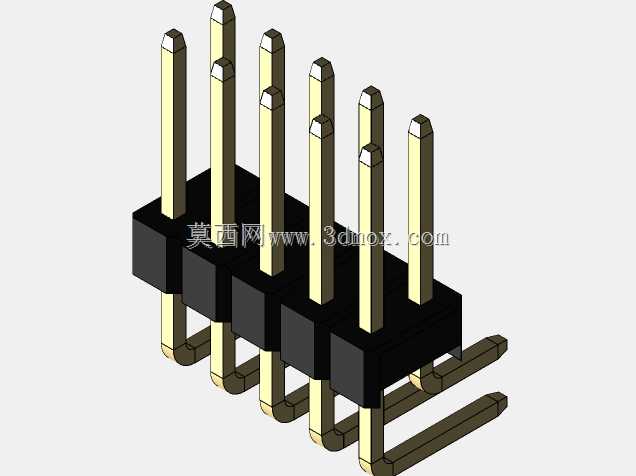

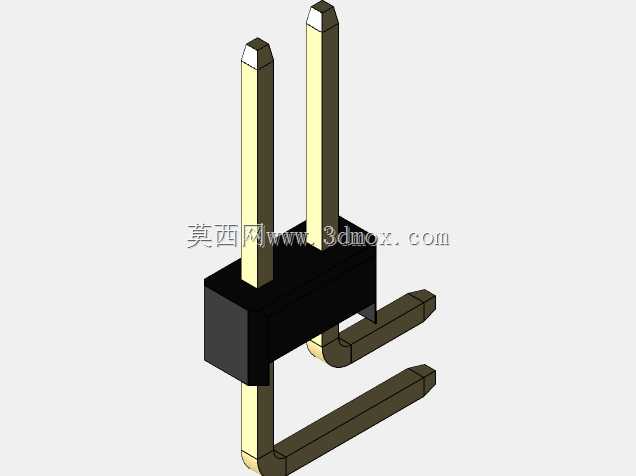

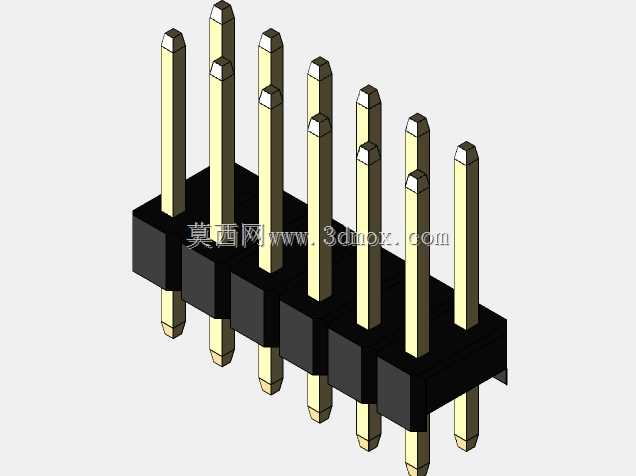

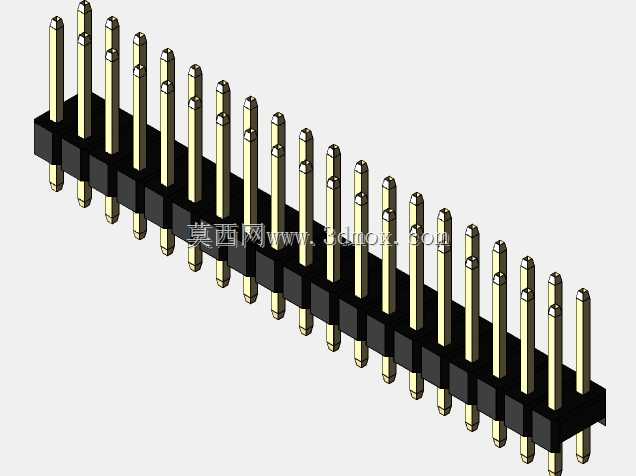

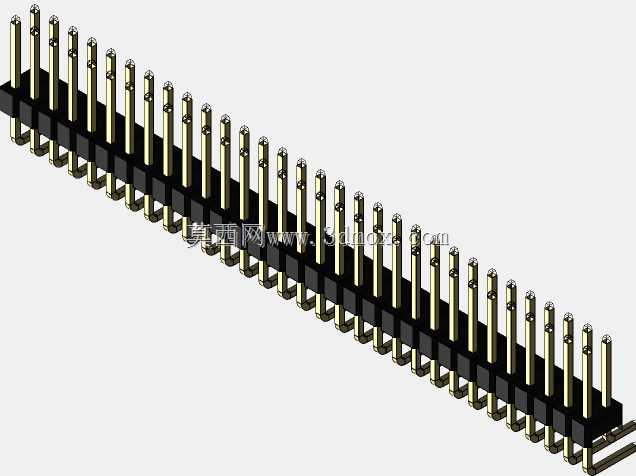

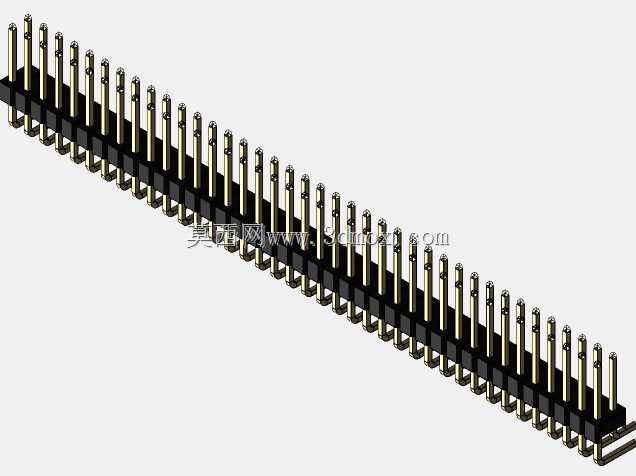

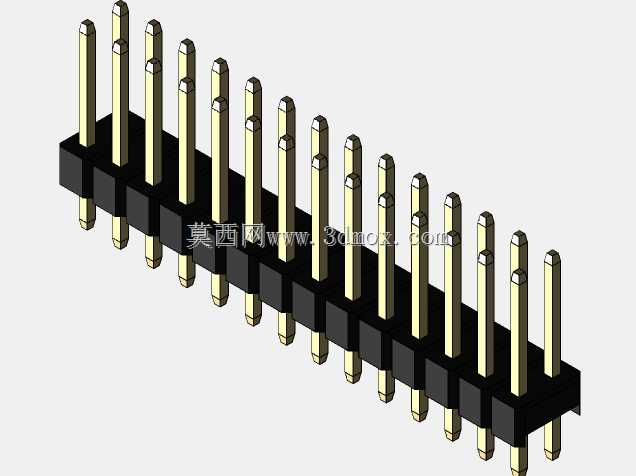

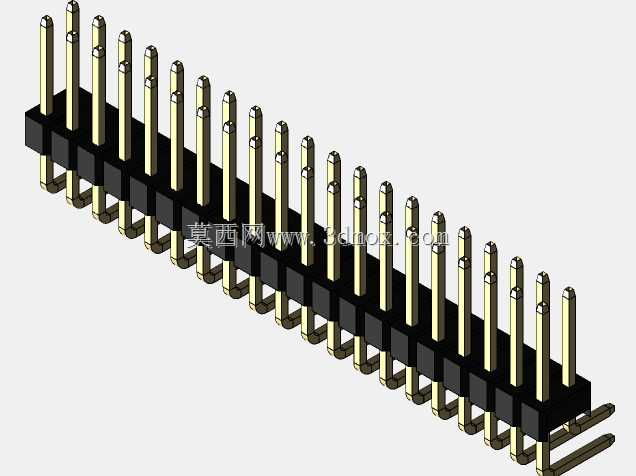

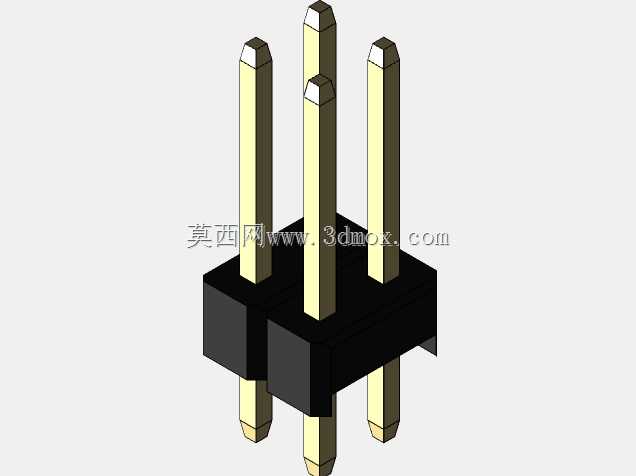

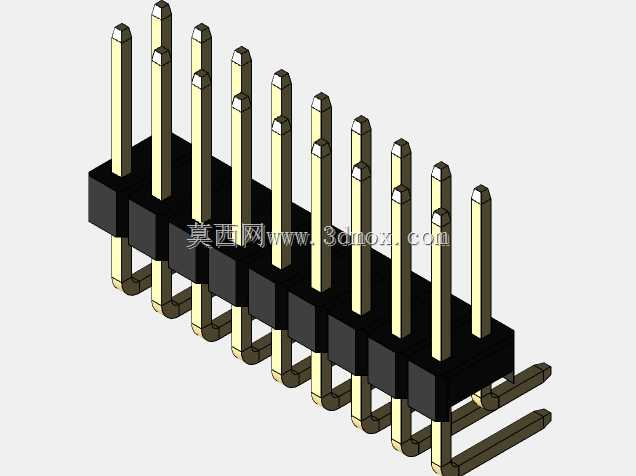

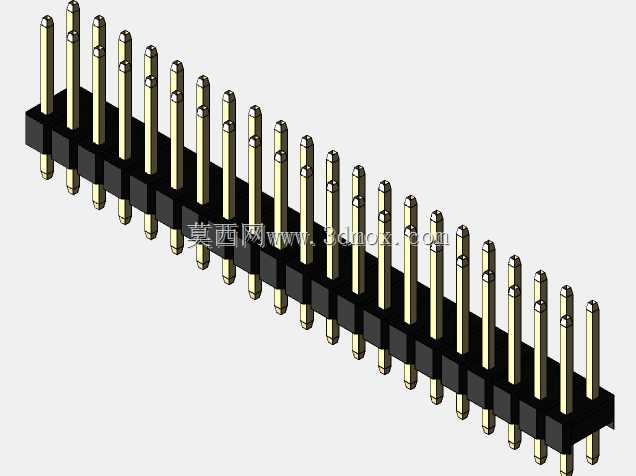

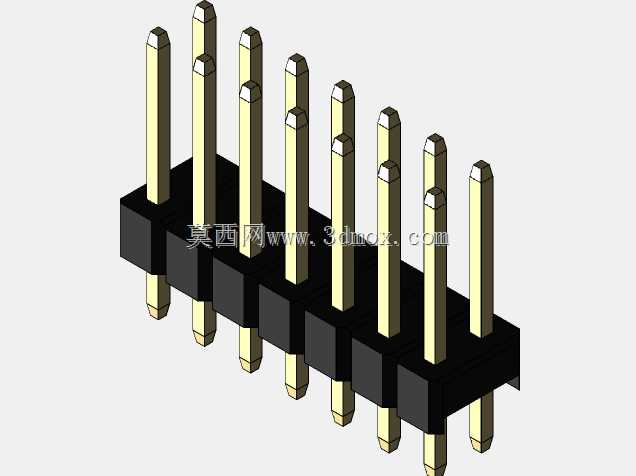

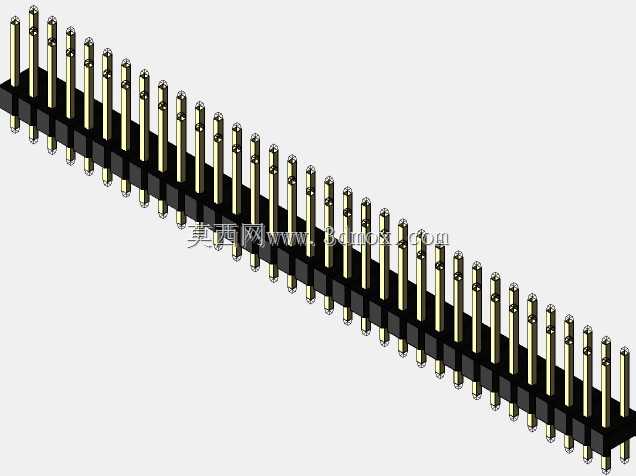

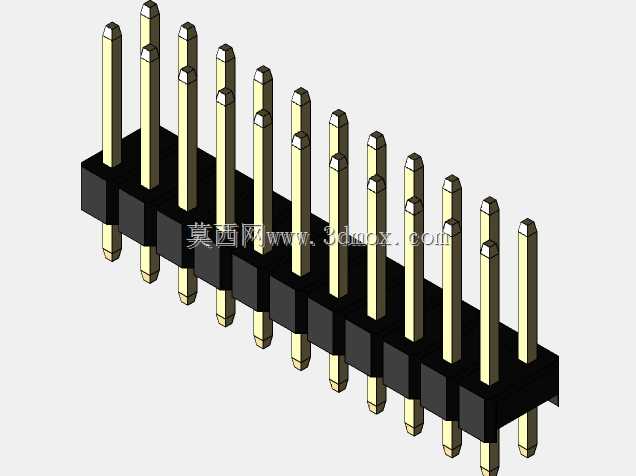

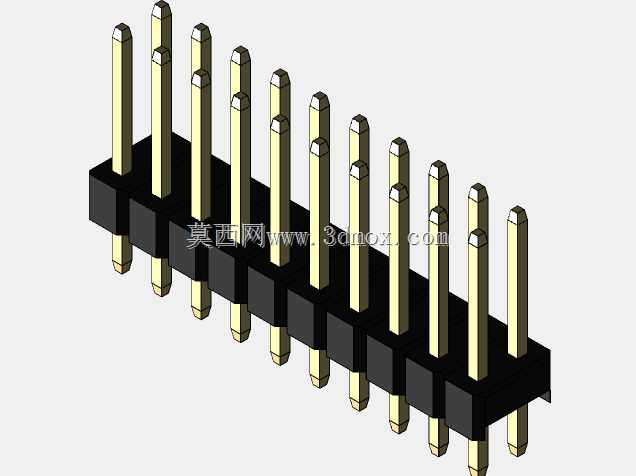

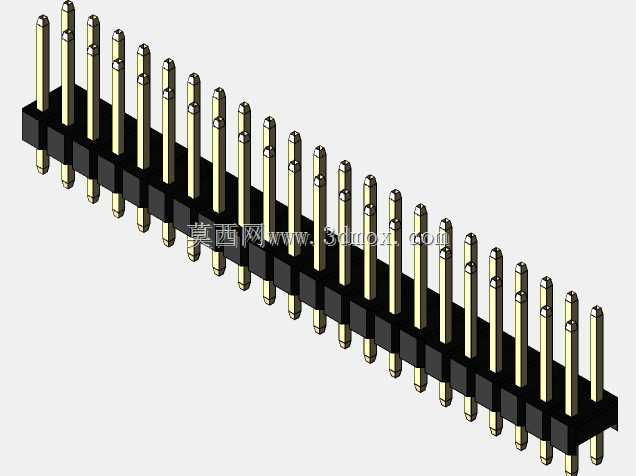

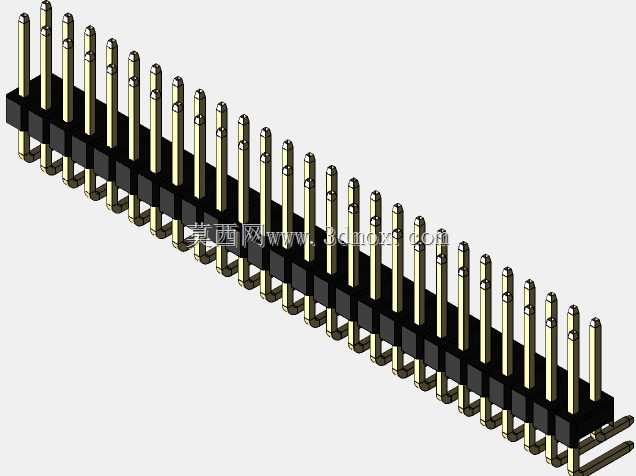

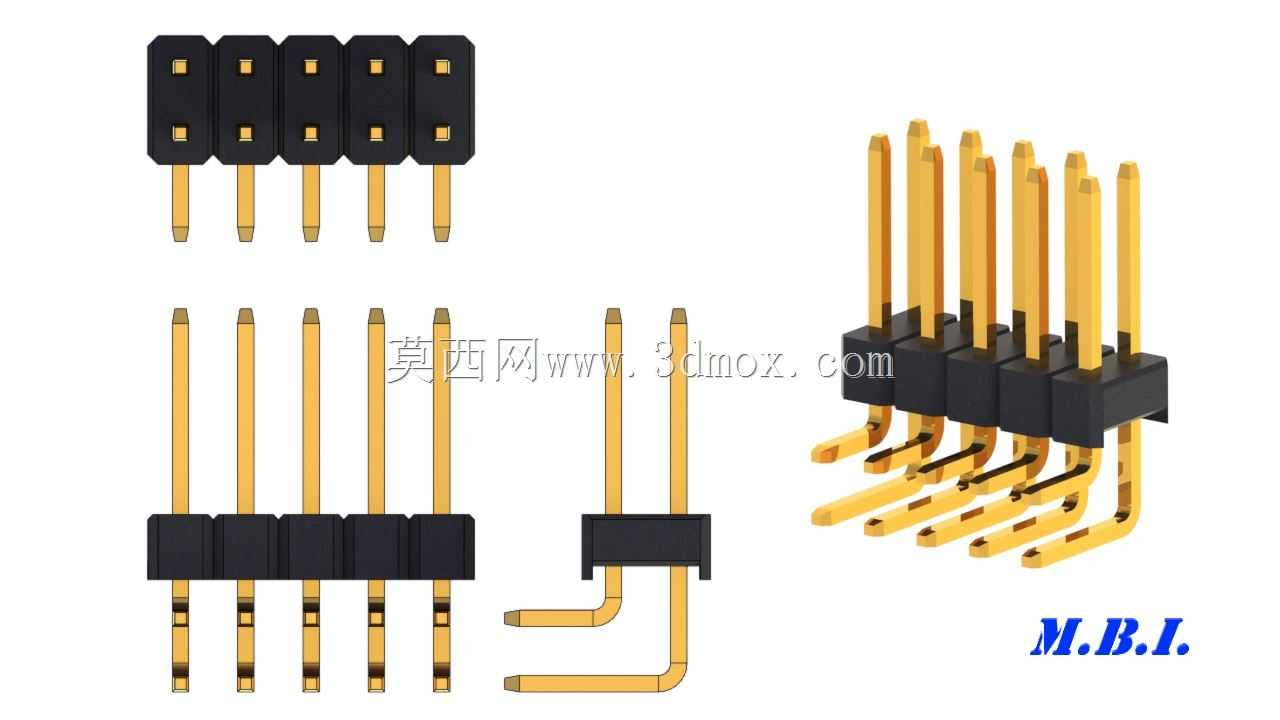

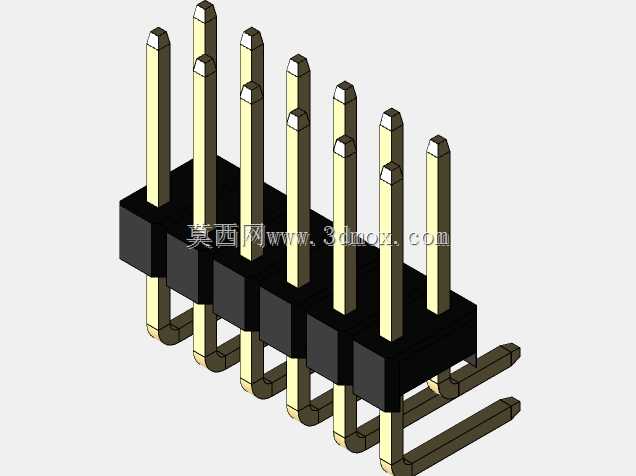

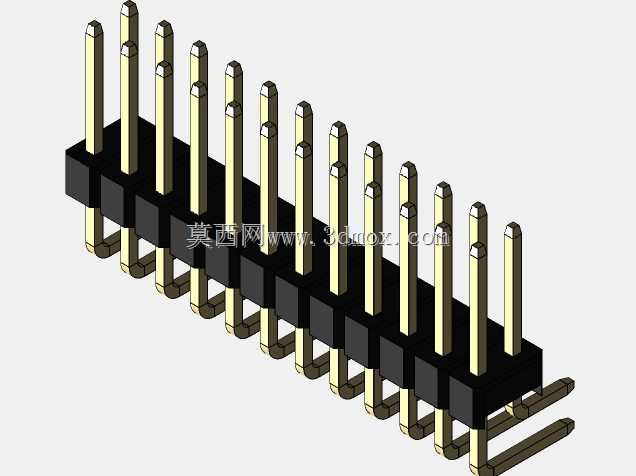

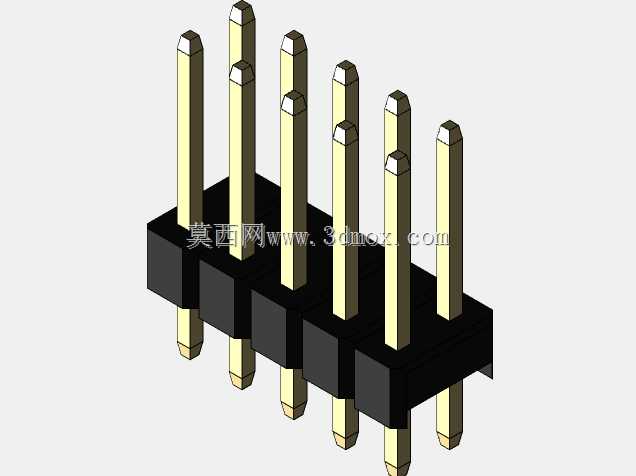

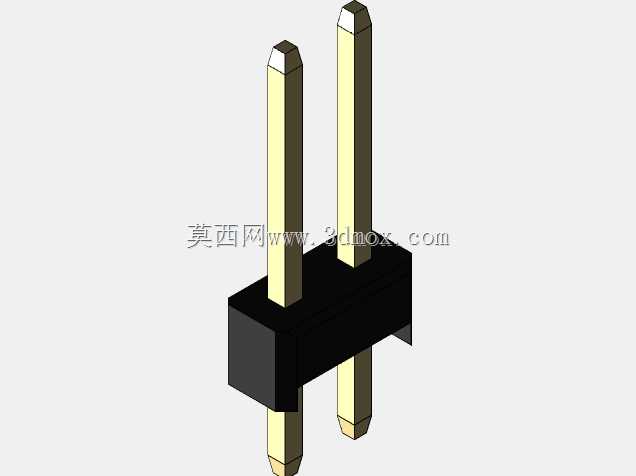

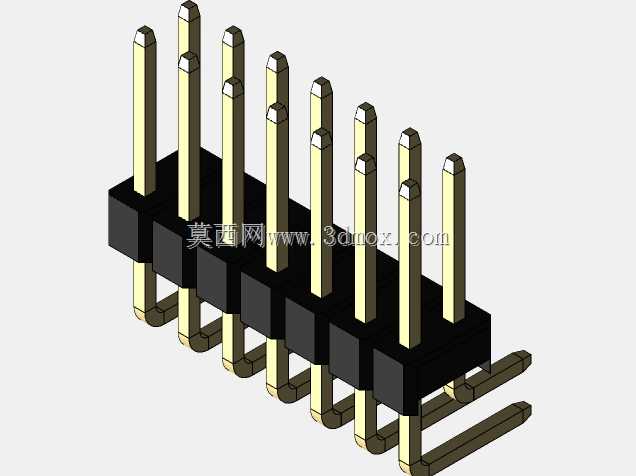

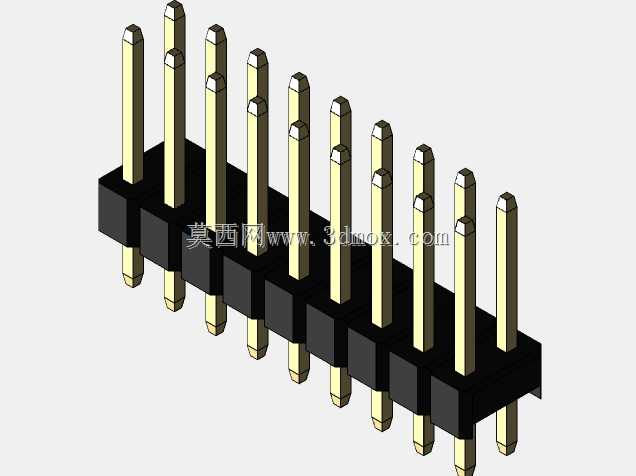

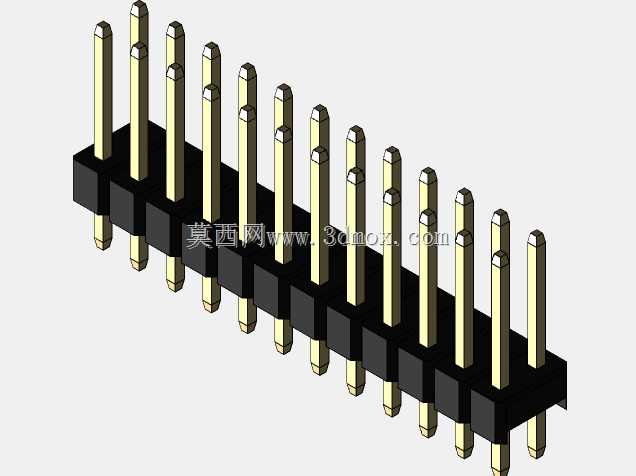

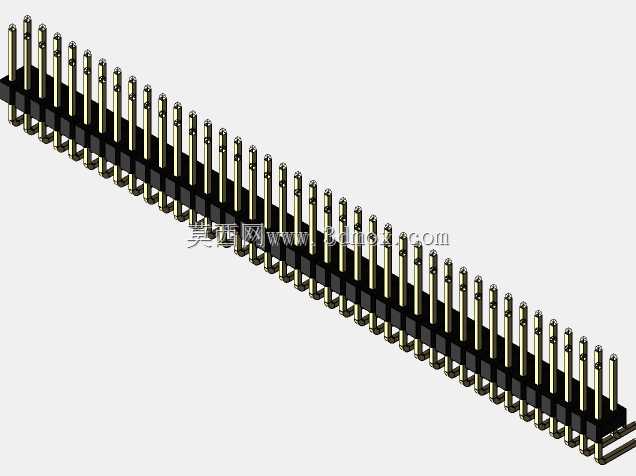

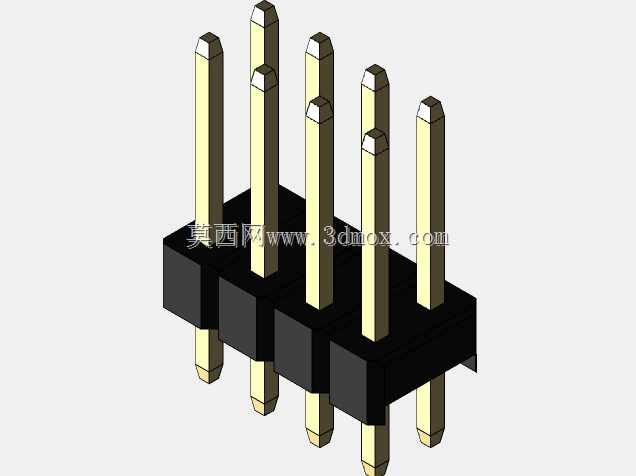

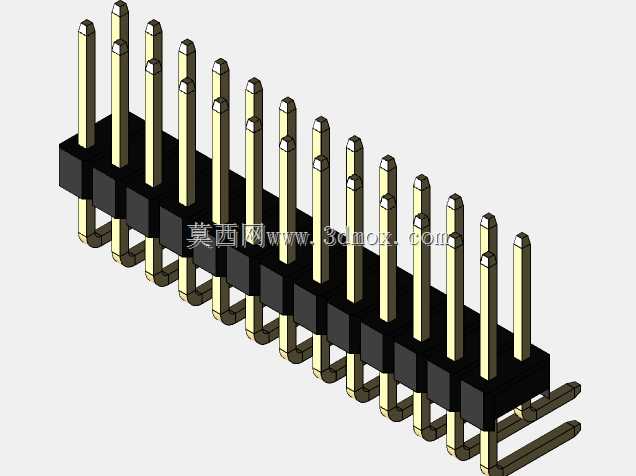

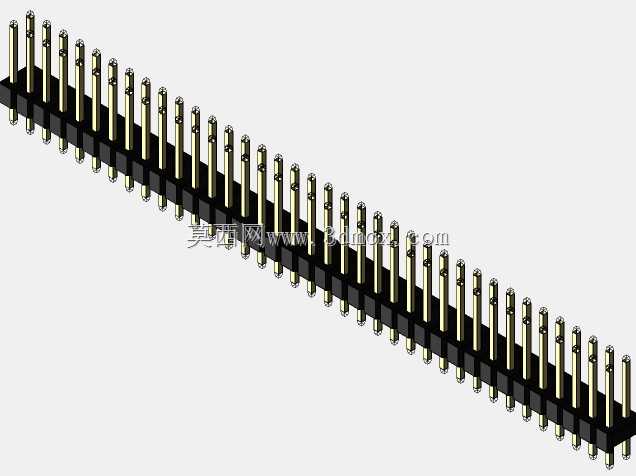

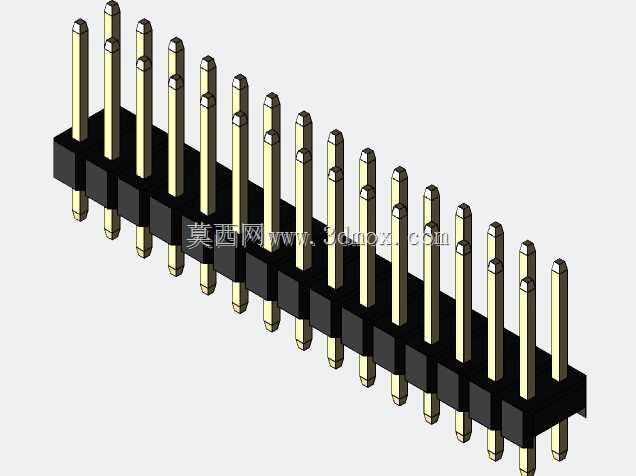

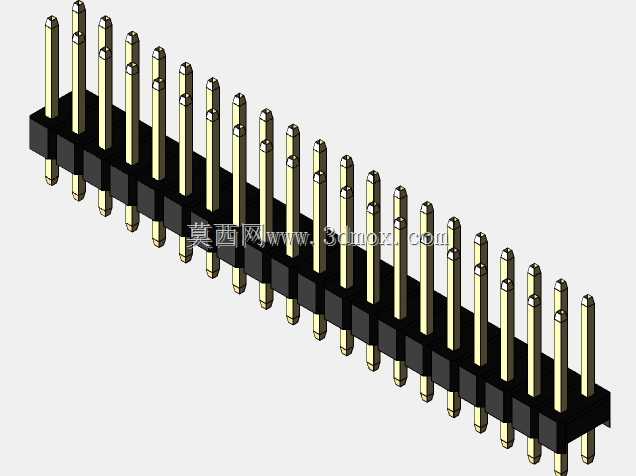

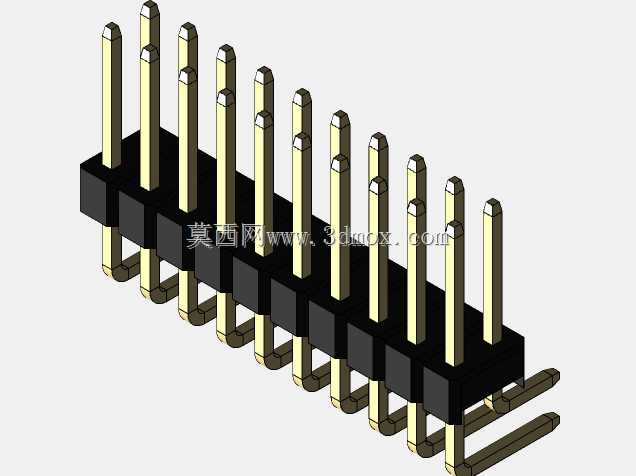

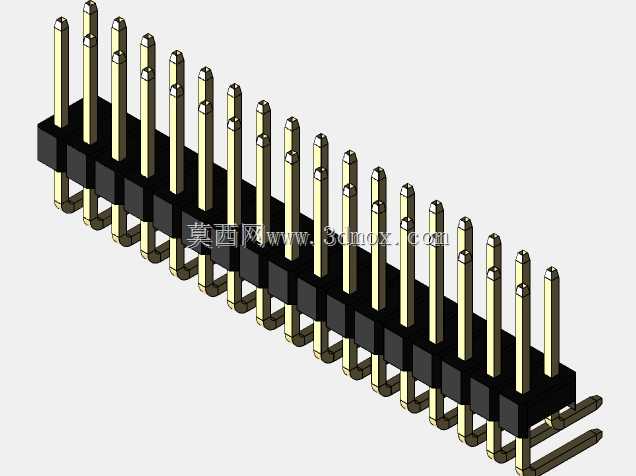

　　这次的结构同时包含直插和90度弯插两种针脚形式，直插结构主要用于两块PCB平行堆叠的板对板连接场景，比如主控板和扩展功能板的垂直对接，针脚长度可以根据堆叠间隙的需求做适配，插合后塑胶基座会贴合PCB板面，提供足够的保持力，避免设备在受振动工况下出现针脚松脱、接触不良的问题。90度弯插的结构则多用于PCB与外部线束、或者板卡与机箱面板接口的连接场景，弯角的设计可以让出线方向平行于PCB板面，大幅压缩设备内部的垂直空间占用，很多薄型工控设备、嵌入式终端的内部连接都会选用弯插排针来优化内部走线布局。

　　从结构细节上看，排针的接触针采用黄铜基材，表面做镀金处理，这是因为黄铜的导电性能和机械强度可以兼顾插拔寿命和接触电阻要求，镀金层则可以避免针脚氧化，保证长期使用后的接触稳定性，尤其是在工业现场存在温湿度波动、轻微腐蚀气体的环境下，镀金层的防护作用直接决定了连接的长期可靠性。塑胶基座采用高温尼龙材质，能够耐受波峰焊过程中的260摄氏度左右的高温，不会出现基座融化、针脚移位的问题，同时塑胶的绝缘性能可以保证相邻针脚之间的绝缘电阻满足安规要求，避免信号串扰。基座上的针脚固定采用倒刺结构，针脚压入基座后，倒刺会卡在塑胶的卡槽内，保证针脚的保持力达到行业标准，不会在插拔过程中出现针脚被拔出基座的情况。

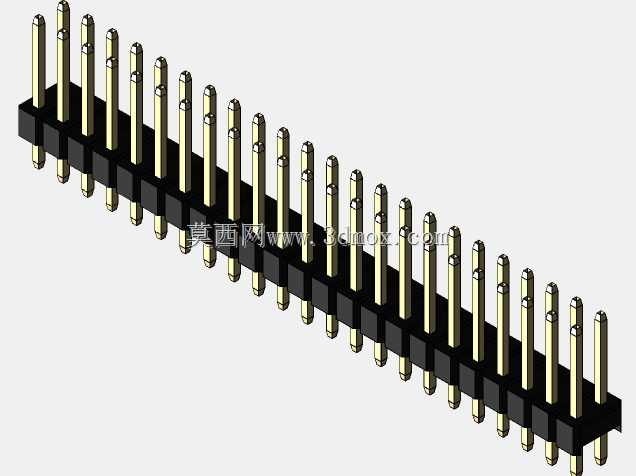

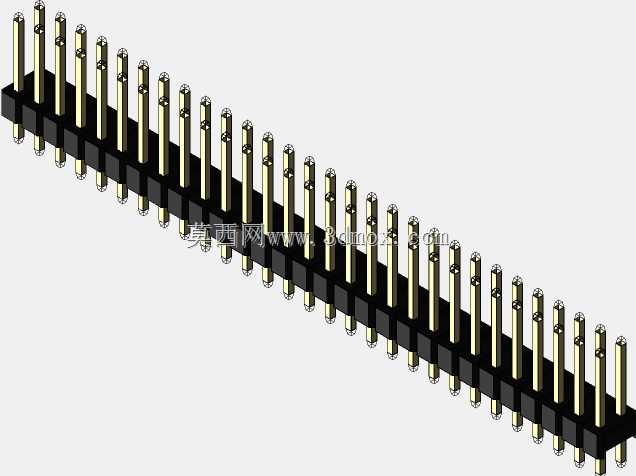

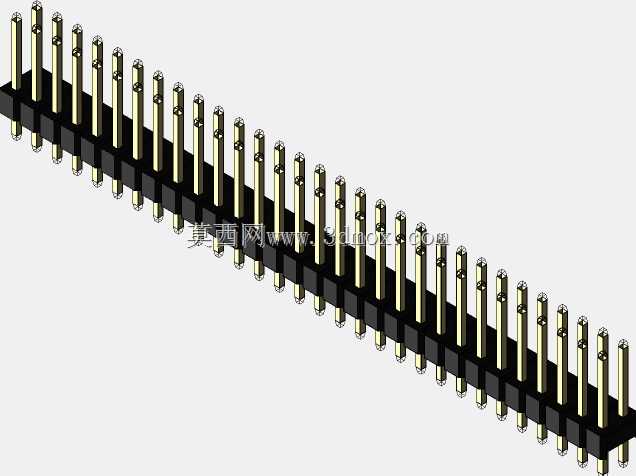

　　从安装边界来看，直插排针的针脚伸出基座底部的长度是按照标准PCB板厚设计的，穿过PCB后露出的长度刚好满足焊接要求，不会因为针脚过长导致焊盘之间短路，也不会因为过短导致焊接面积不足影响连接强度。弯插排针的弯角处做了圆弧过渡，避免直角弯折导致针脚内部产生应力集中，在长期受振动或者反复插拔的工况下，不会出现针脚断裂的问题。双排的针脚布局相比单排可以提供更多的连接点位，在同样的长度下可以传输两倍的信号通道，适合需要多信号并行传输的场景，比如数据总线、地址总线的连接。

　　在实际结构设计选型时，需要注意排针的塑高尺寸，也就是塑胶基座的高度，这个尺寸会影响板对板连接时的堆叠间隙，如果塑高选择不当，会导致两块板对接时插合不到位，或者插合后板间间隙过大出现松动。另外弯插排针的弯脚长度需要匹配PCB边缘到安装孔位的距离，保证弯脚可以顺利穿过PCB焊盘，同时不会伸出PCB背面过多影响其他元器件的布局。这类排针的插拔力设计也经过校准，单针的插拔力保持在合适的区间，既可以保证插合后有足够的保持力，不会因为轻微拉扯就松脱，又不会因为插拔力过大导致装配困难，或者在拆卸时损坏PCB焊盘。

　　很多刚接触结构设计的工程师容易忽略排针的对位设计，其实这类标准排针的针脚排列有明确的防呆逻辑，通常会在基座的一端做缺角标识，对应排母上的凸点，避免插反导致信号接反烧坏元器件，在建模时需要准确还原这个防呆结构的位置和尺寸，保证生产出的零件可以和标准排母完美适配。另外针脚的直径也是关键参数，2.54mm间距的排针针脚直径通常为0.64mm左右，对应PCB上的安装孔直径需要设计在0.8mm左右，既可以保证针脚顺利插入，又不会因为间隙过大导致焊接时焊锡流淌不均匀。

　　在设备的实际运行过程中，这类排针需要承受一定的振动和温度循环考验，所以在建模时需要准确还原针脚和塑胶基座的配合公差，考虑不同材质的热膨胀系数差异，避免在高低温循环过程中，因为金属和塑胶的膨胀量不同导致针脚松动、接触电阻变大。对于需要在高振动工况下使用的场景，还可以在排针基座两侧增加固定柱，插入PCB上对应的定位孔后焊接，进一步提升整体的固定强度，避免长期振动下焊盘脱落。
