2.54mm螺距直弯脚单双排排针连接器

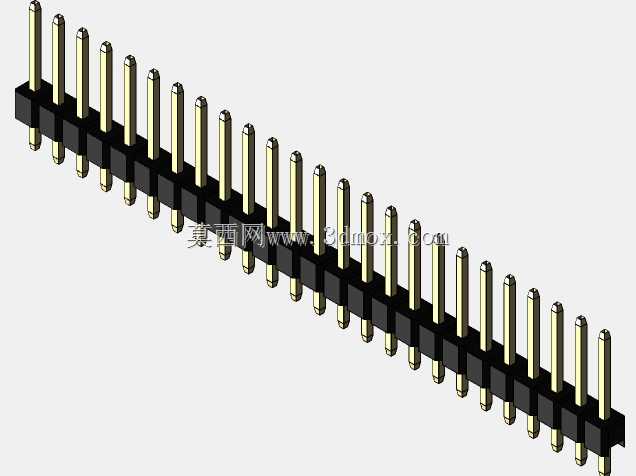

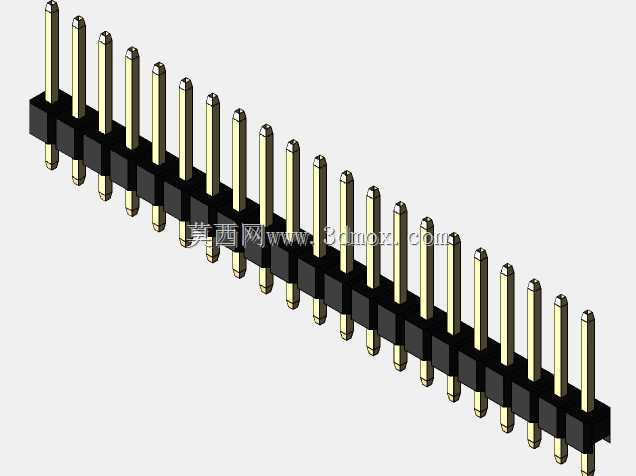

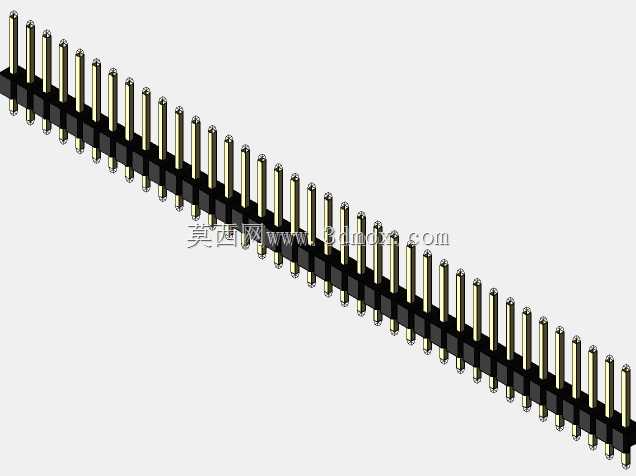

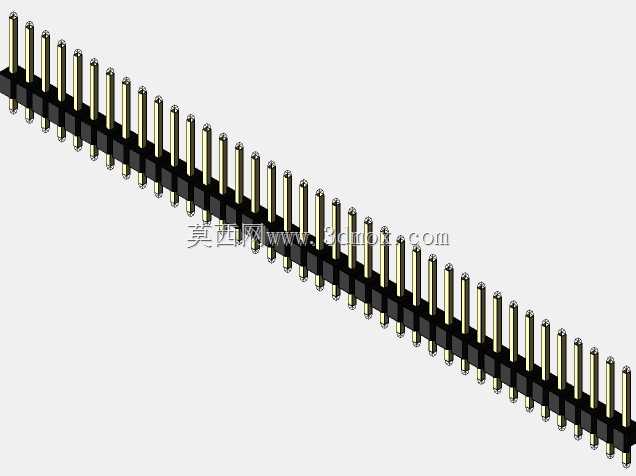

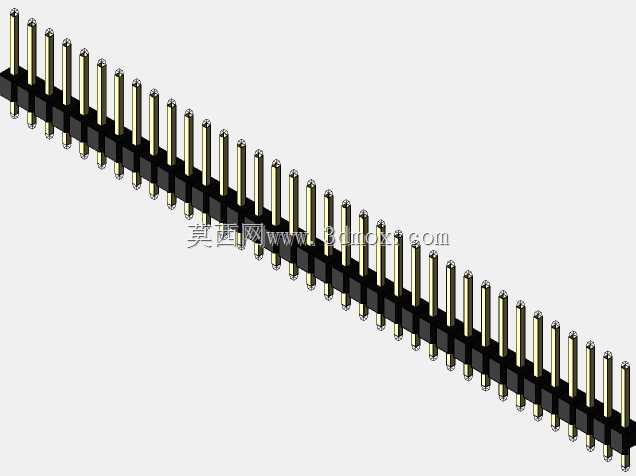

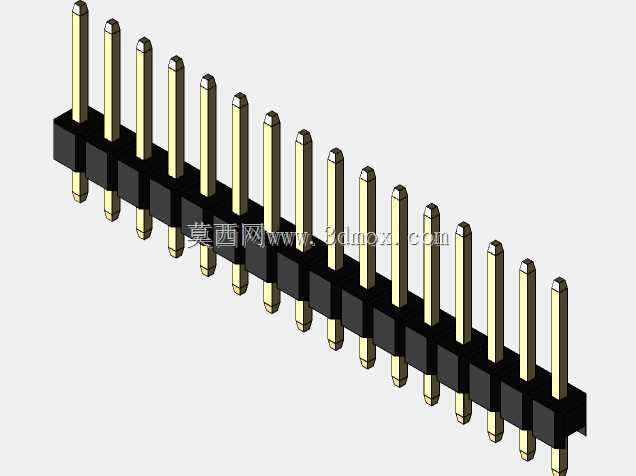

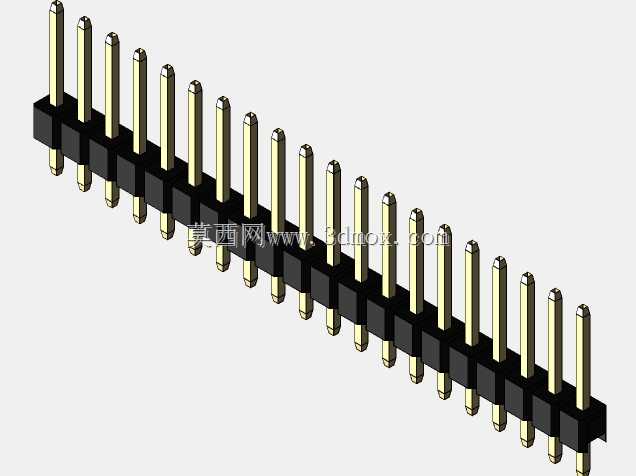

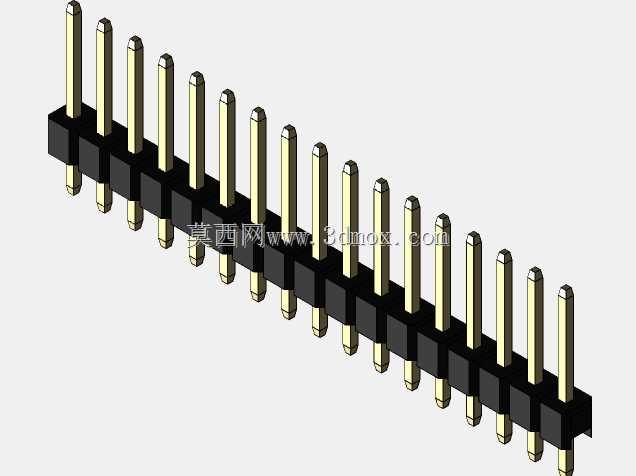

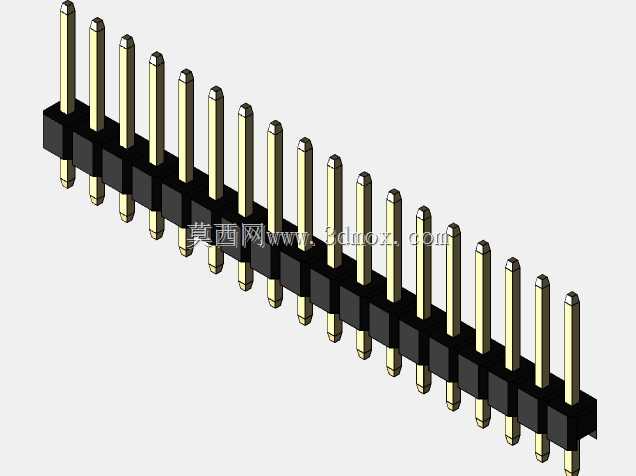

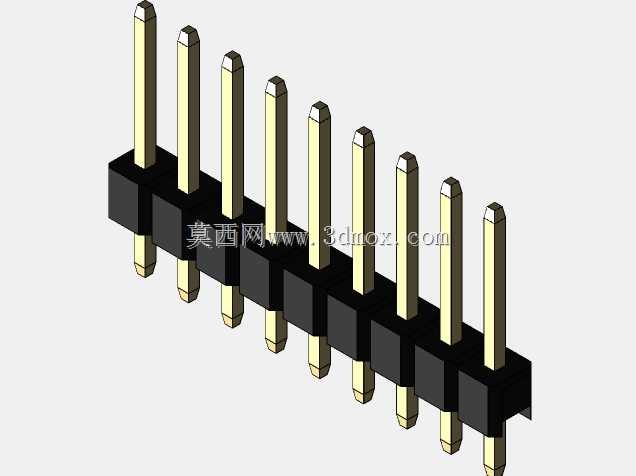

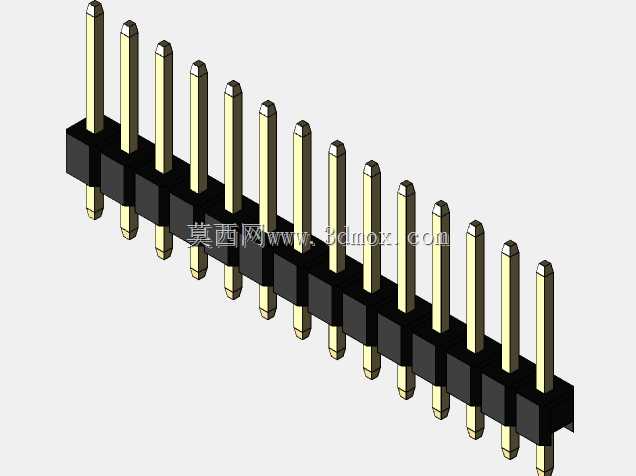

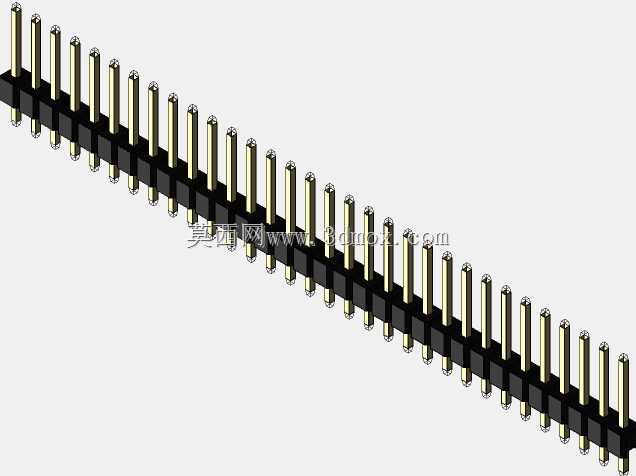

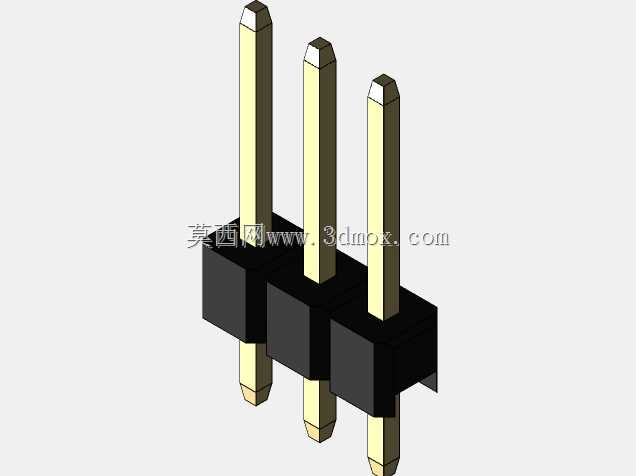

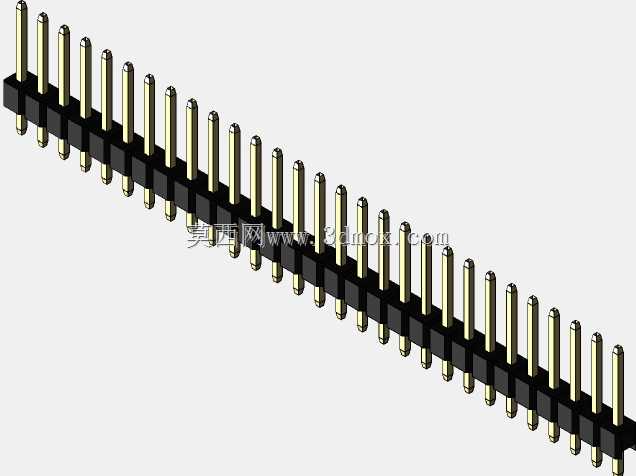

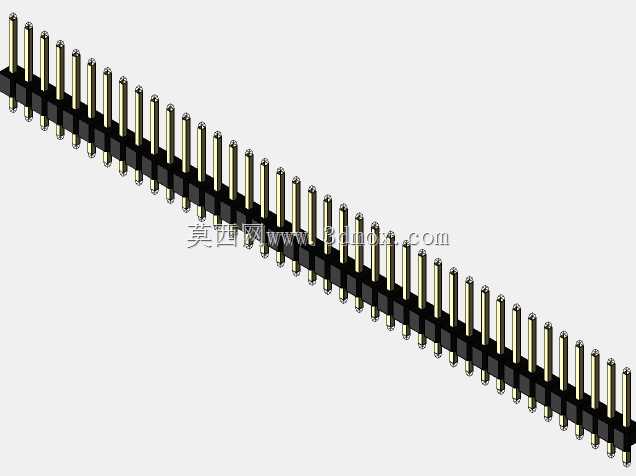

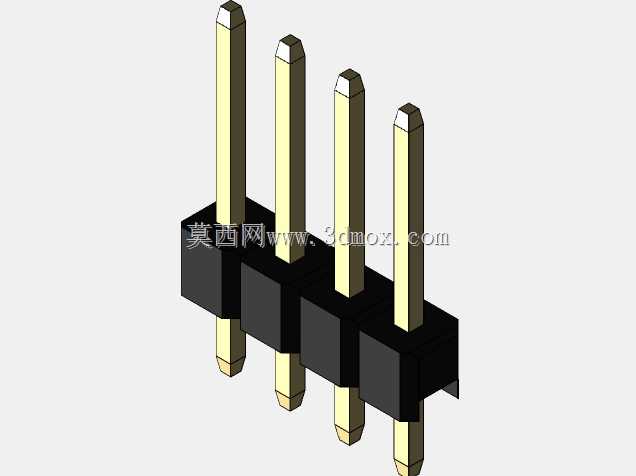

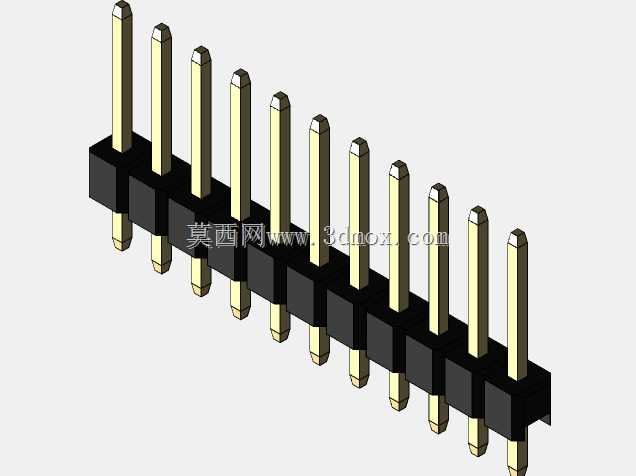

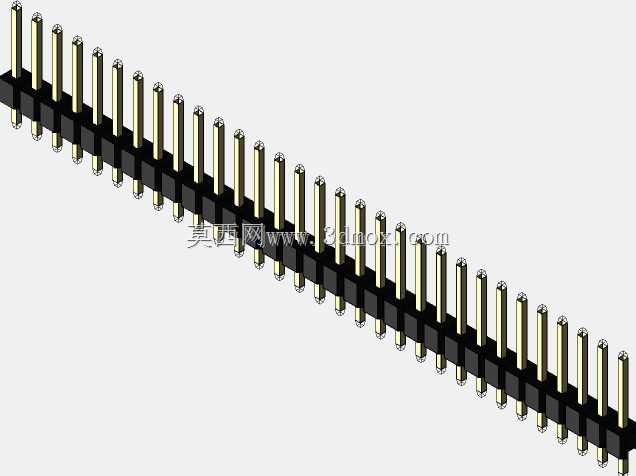

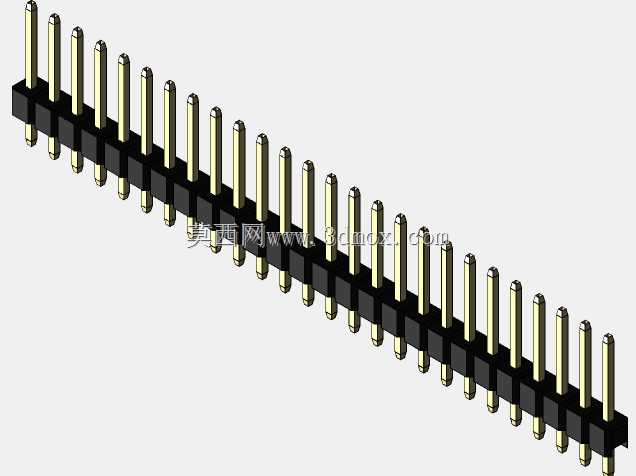

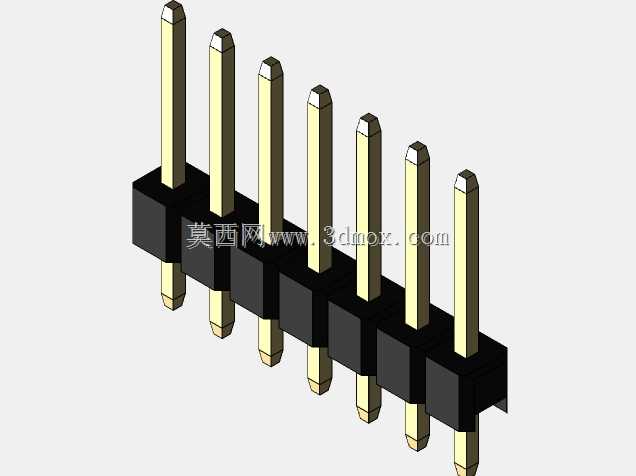

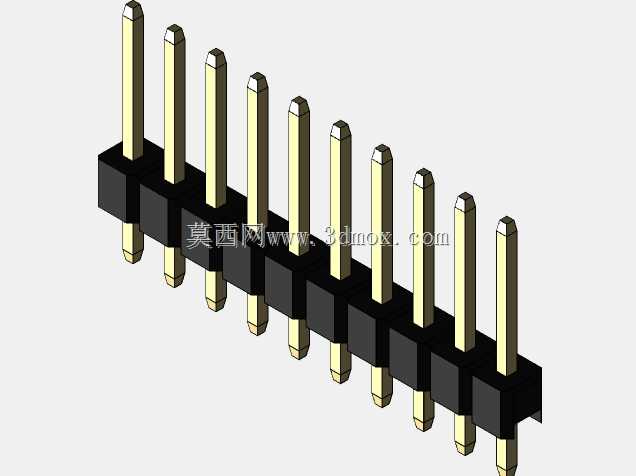

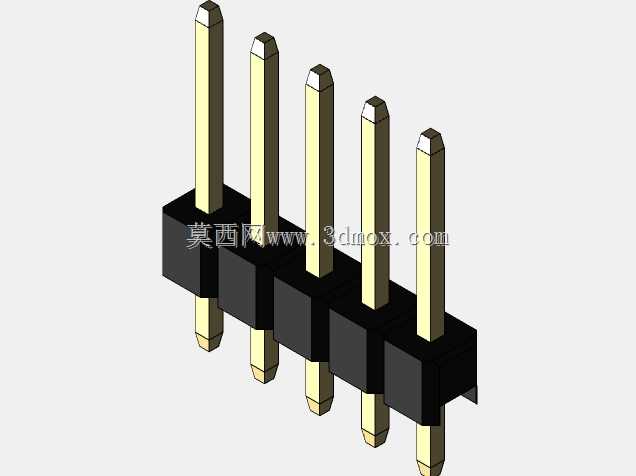

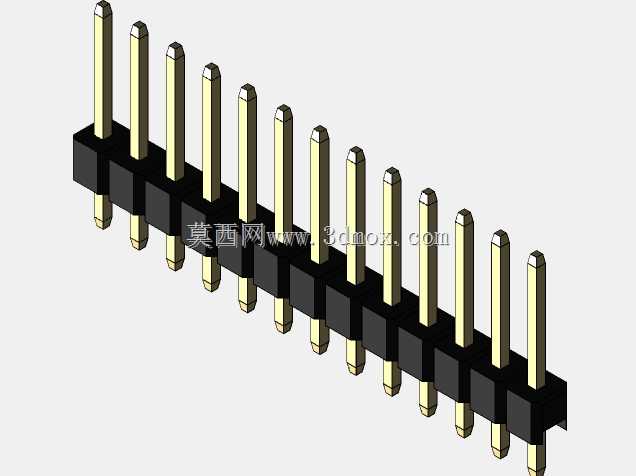

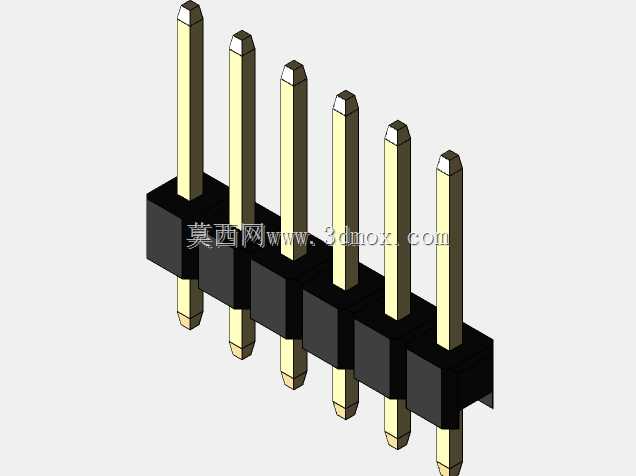

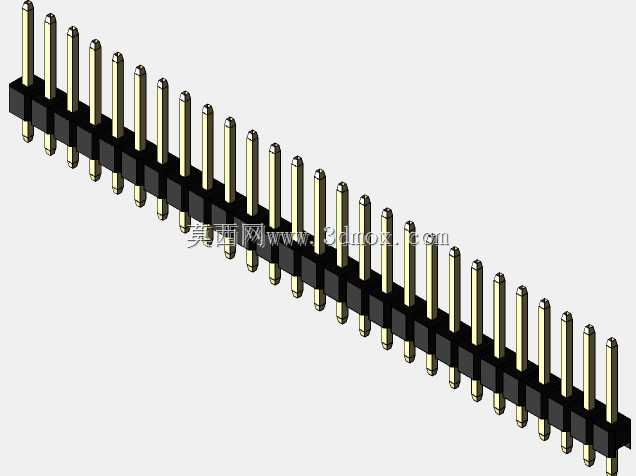

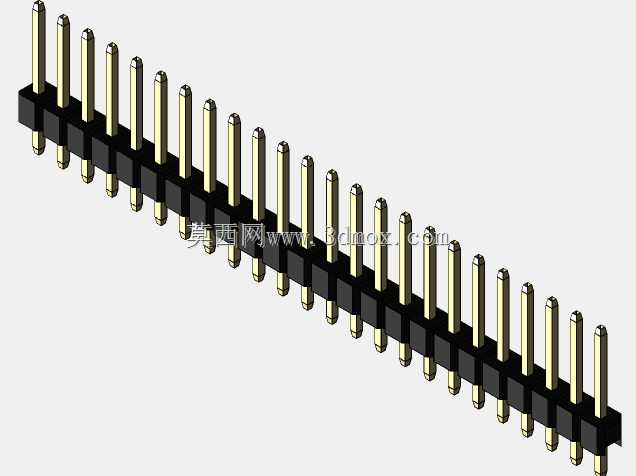

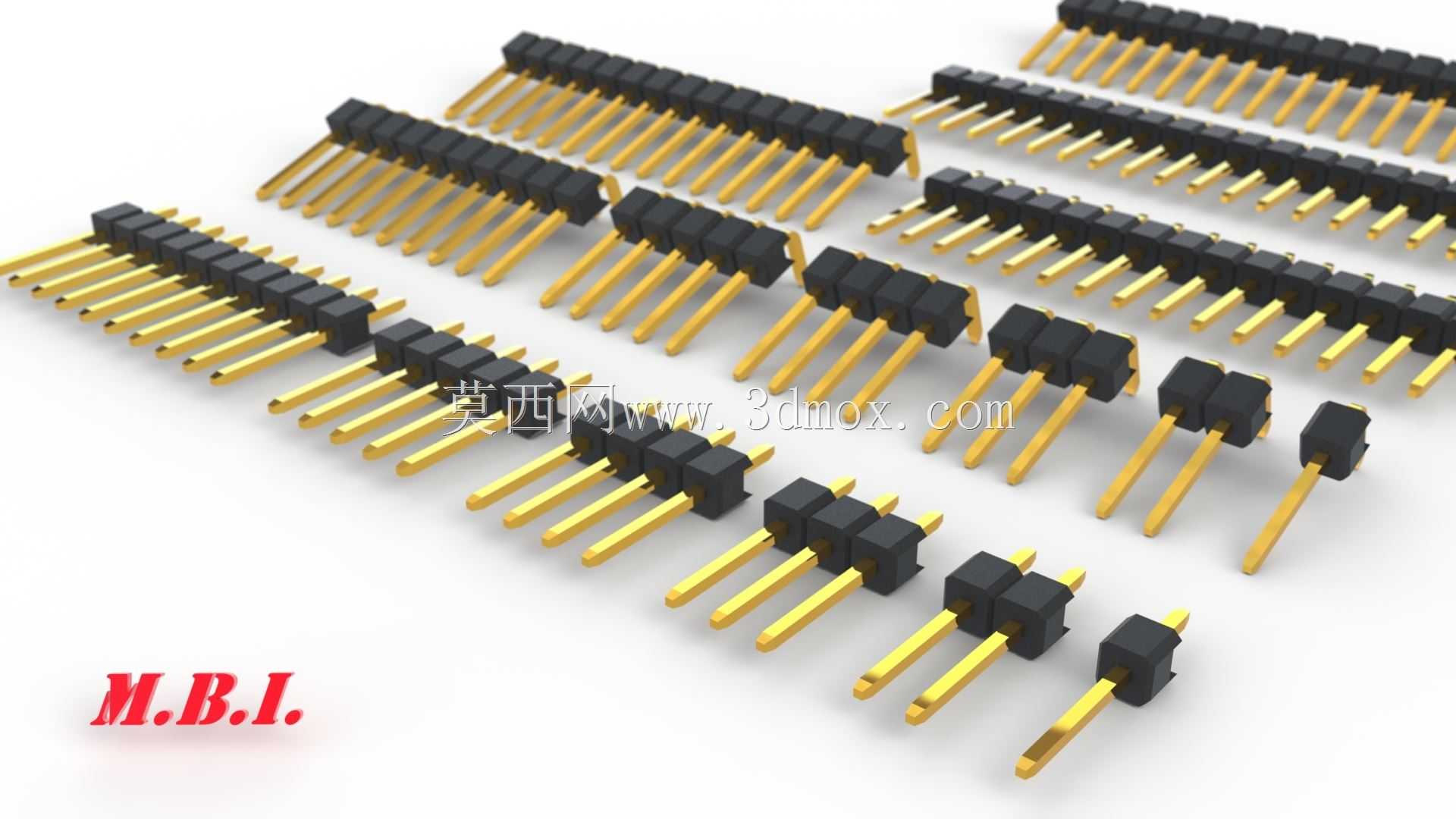

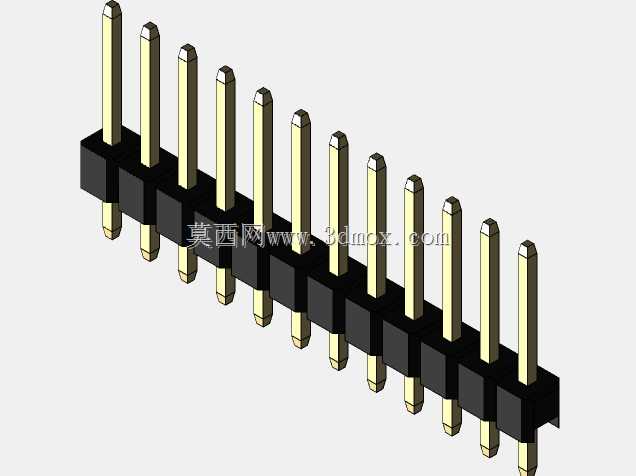

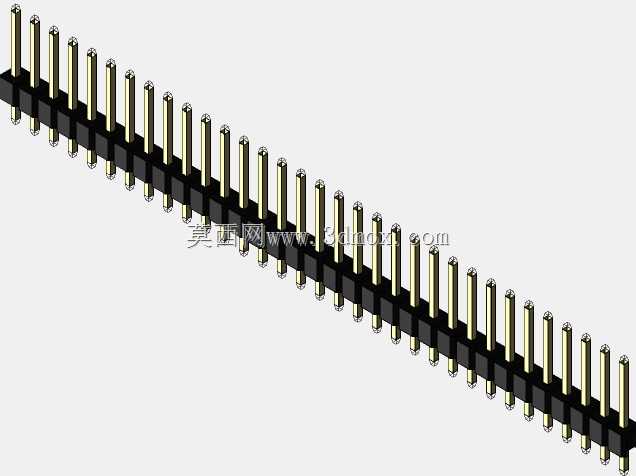

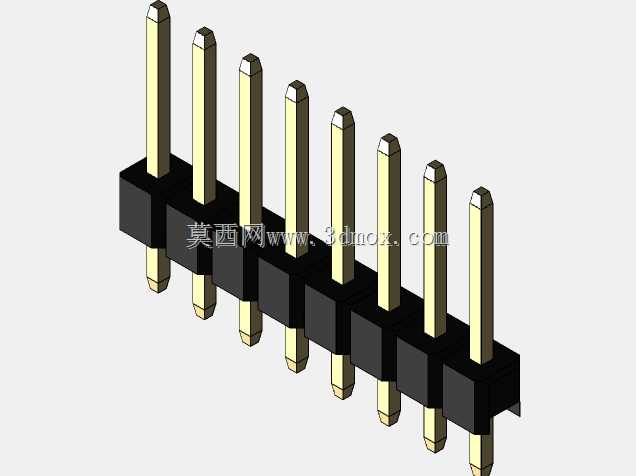

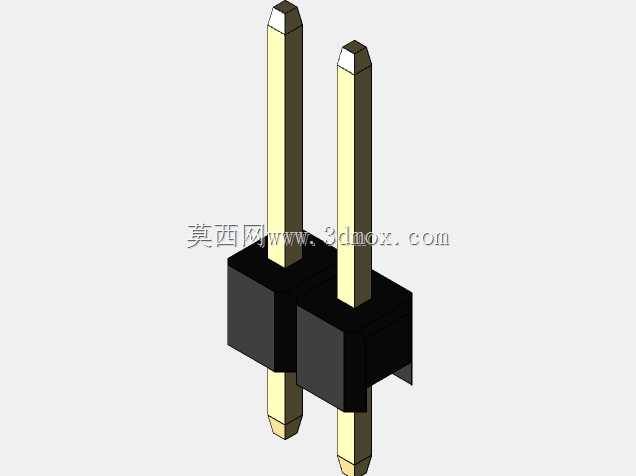

　　在电子设备的板级互连场景里，排针是最基础也最核心的板对板、板对线连接载体，这次建模覆盖的是2.54mm标准螺距的全系列公头排针，包含直插与90度弯插两种安装形态，针位覆盖1Pin到40Pin的全规格段，能适配绝大多数消费电子、工业控制板卡的互连需求。做这类连接器建模的时候，首先要锚定行业通用的安装边界，2.54mm的间距是全球电子行业沿用多年的标准网格尺寸，对应的PCB板钻孔孔径、焊盘尺寸都有成熟的行业规范，建模时插针的横截面尺寸严格按照通用插针的方形截面参数设置，保证插针插入配套母座时的接触可靠性，不会出现过松接触不良或者过紧插装困难的问题。直插型排针的塑高、针脚露出塑体的长度都按照常规波峰焊工艺的要求设置，

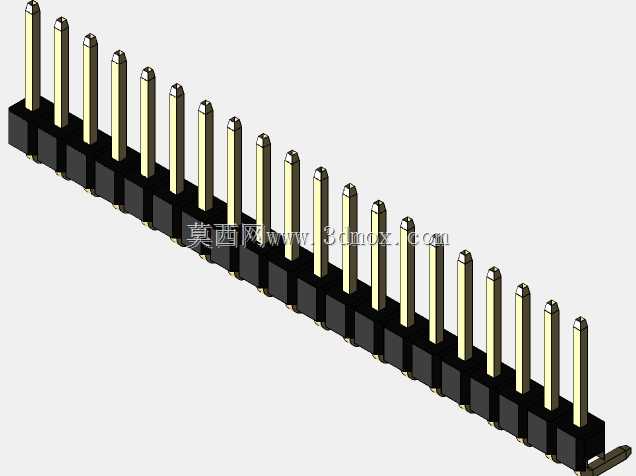

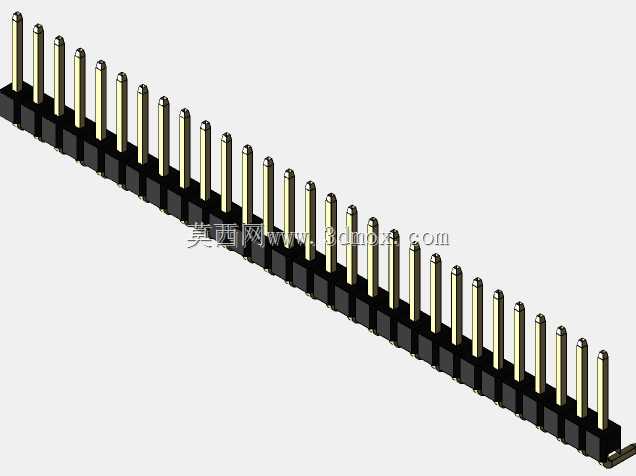

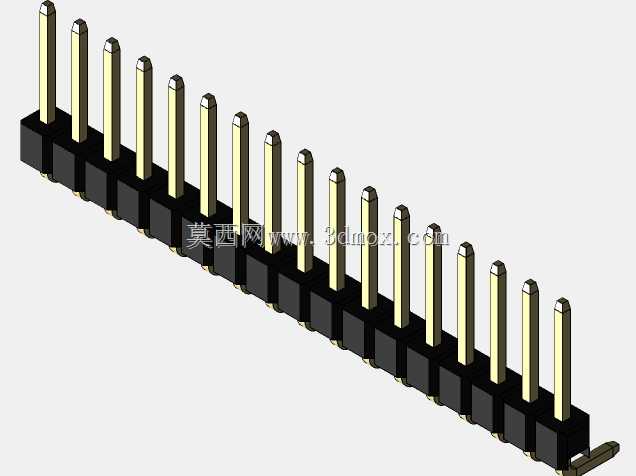

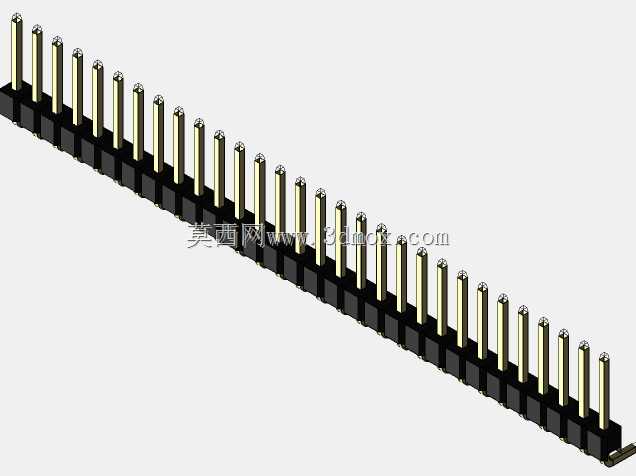

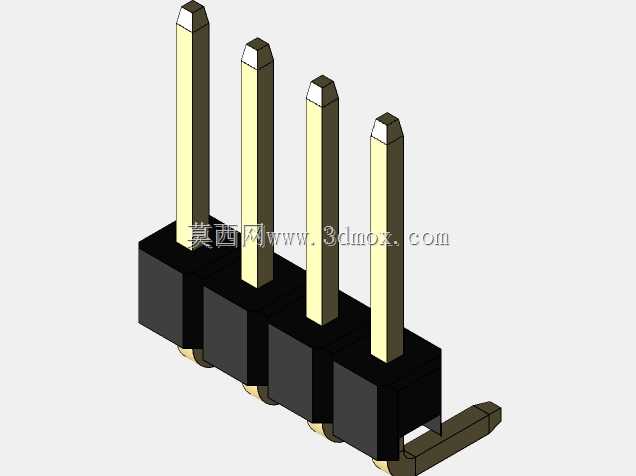

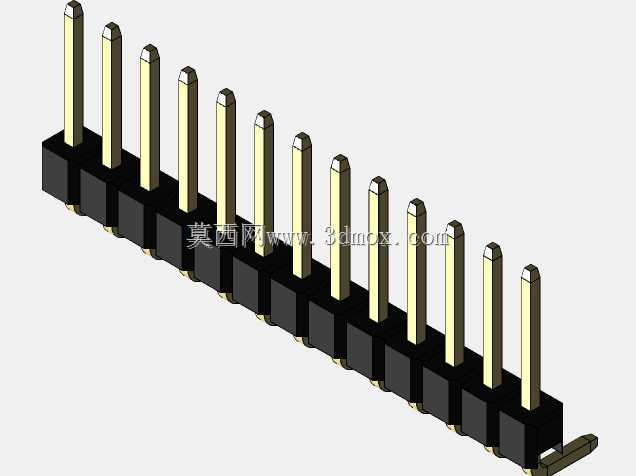

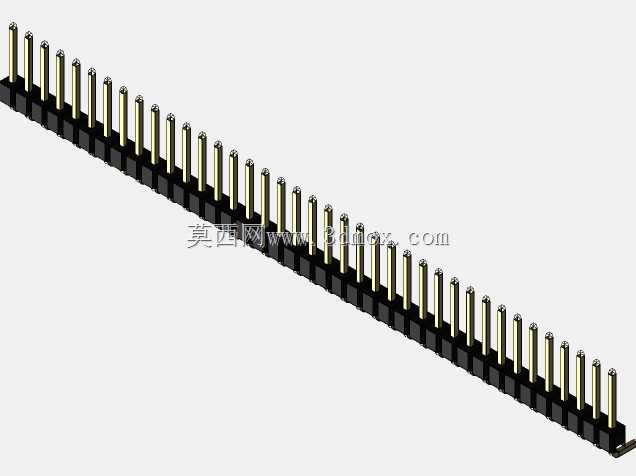

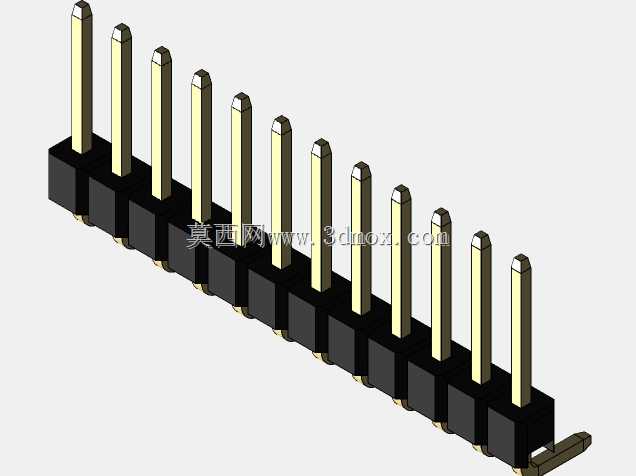

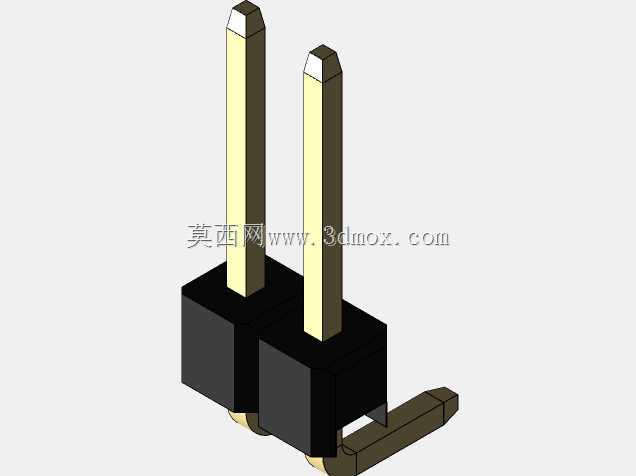

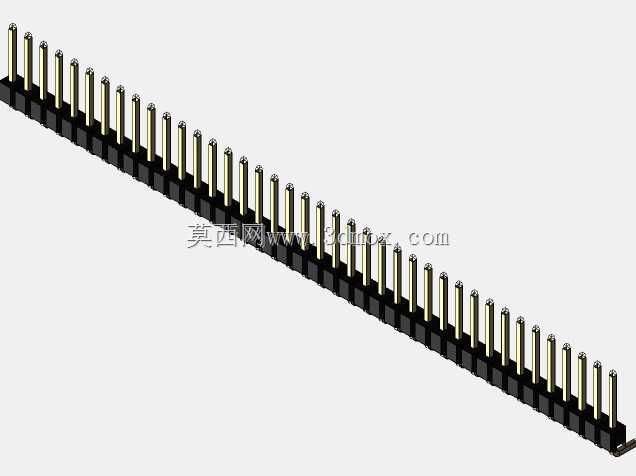

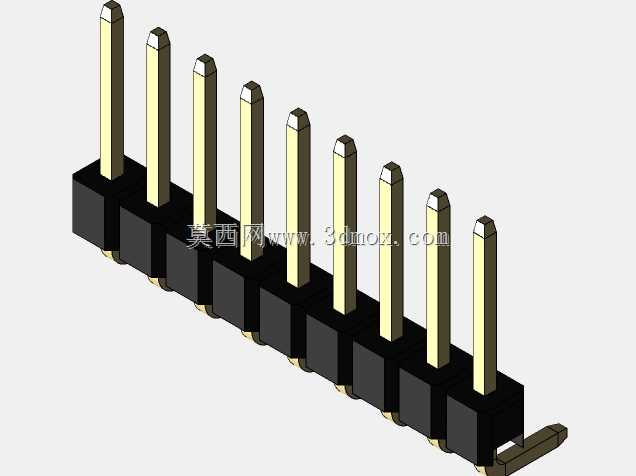

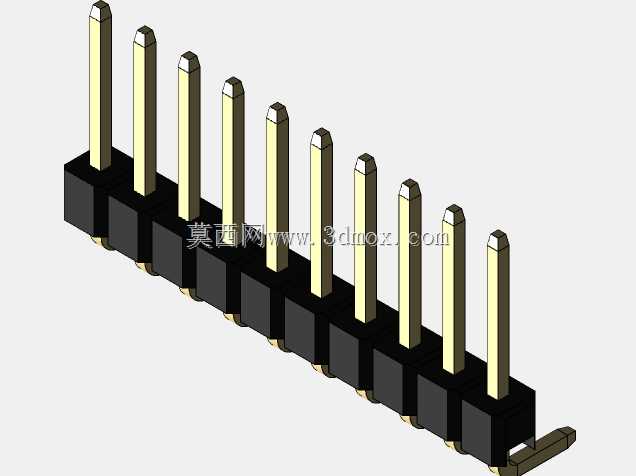

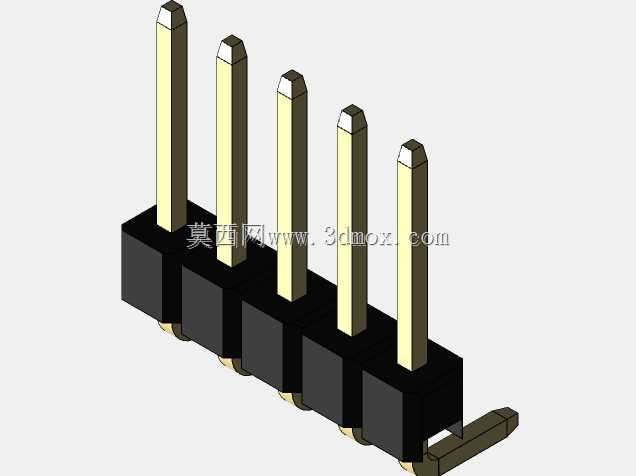

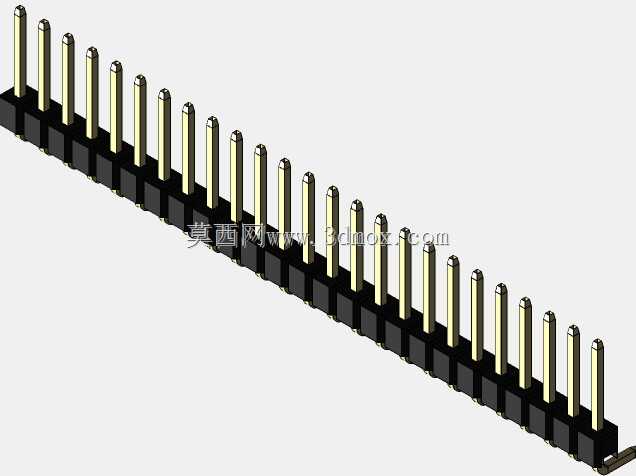

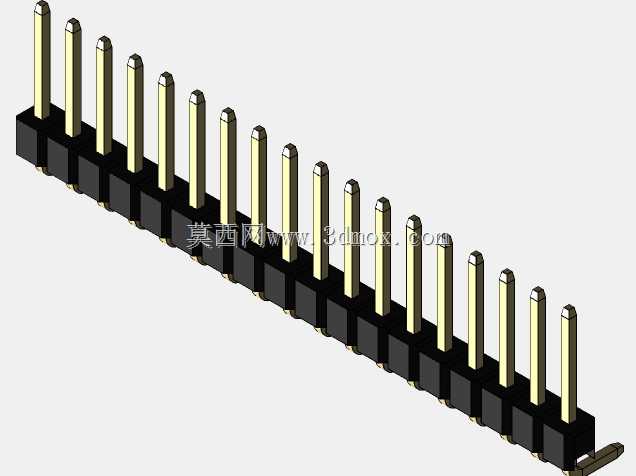

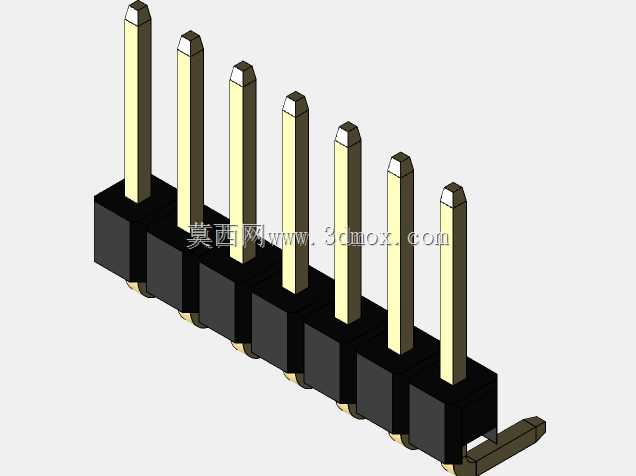

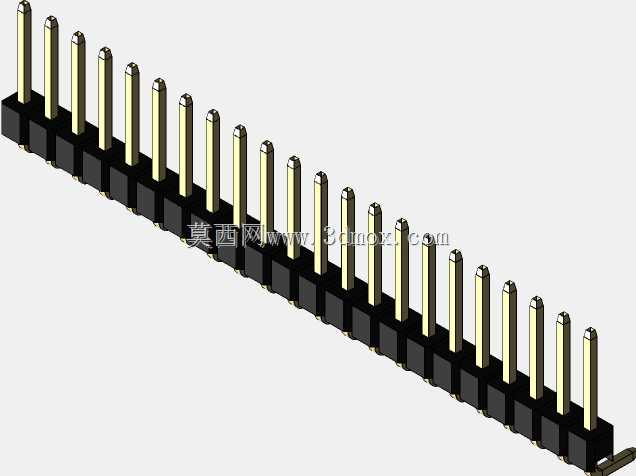

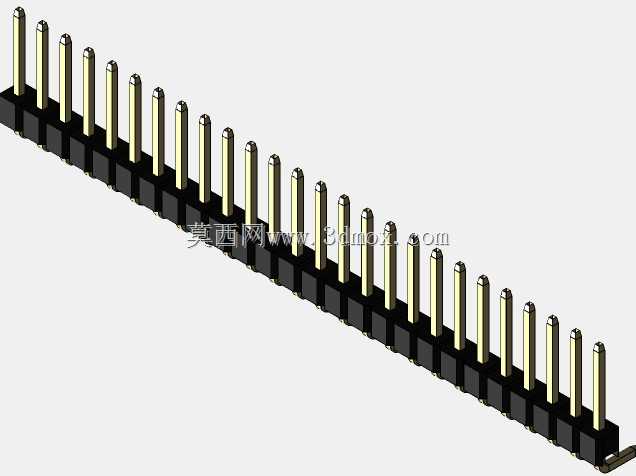

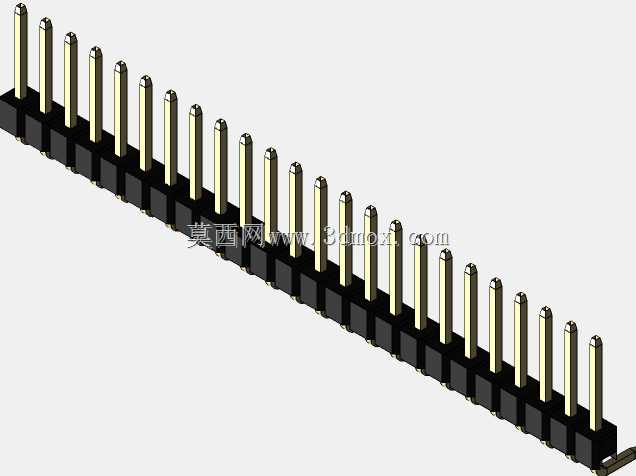

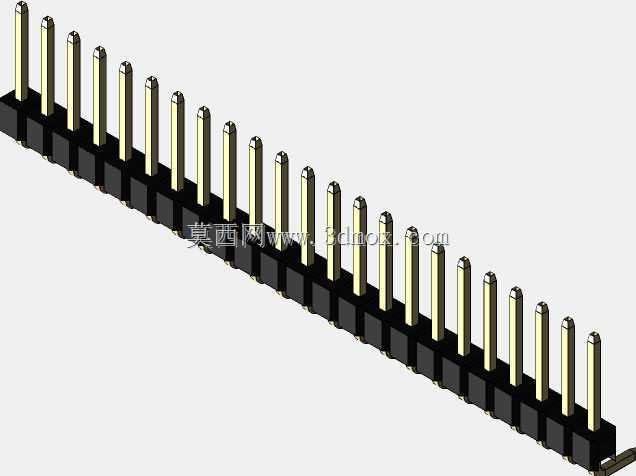

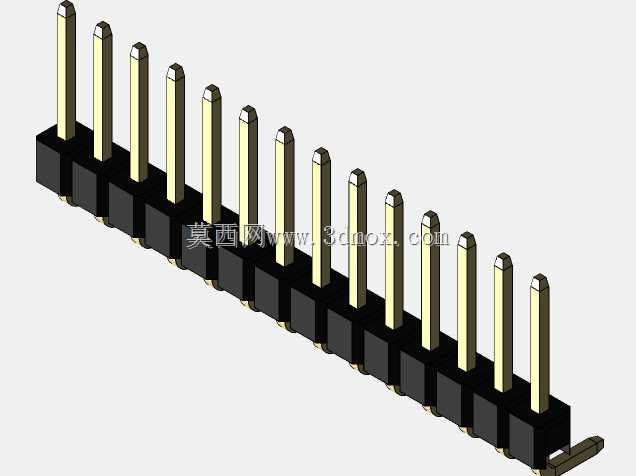

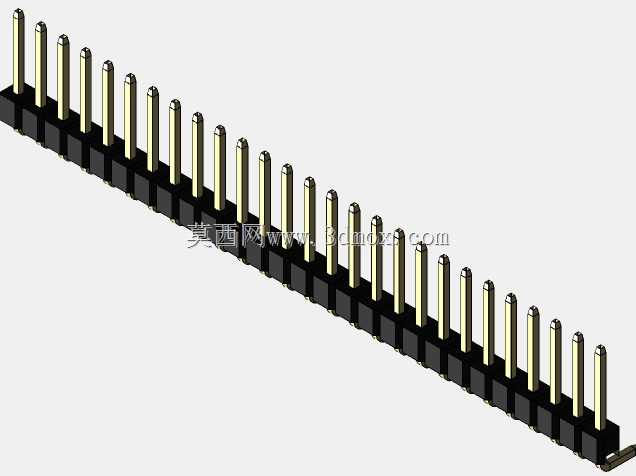

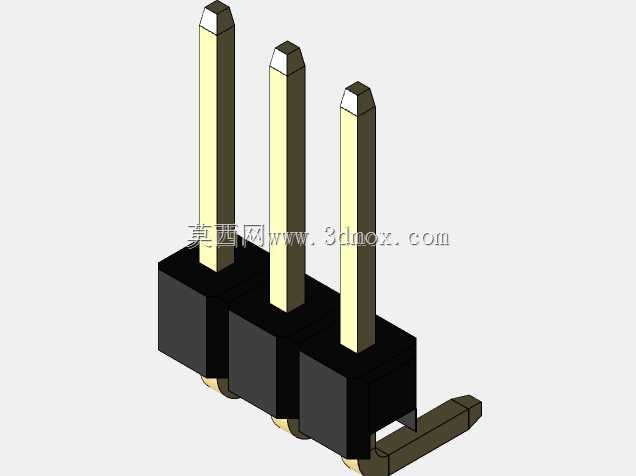

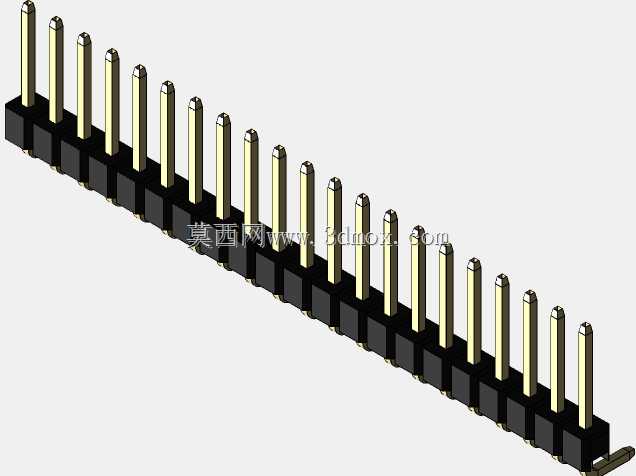

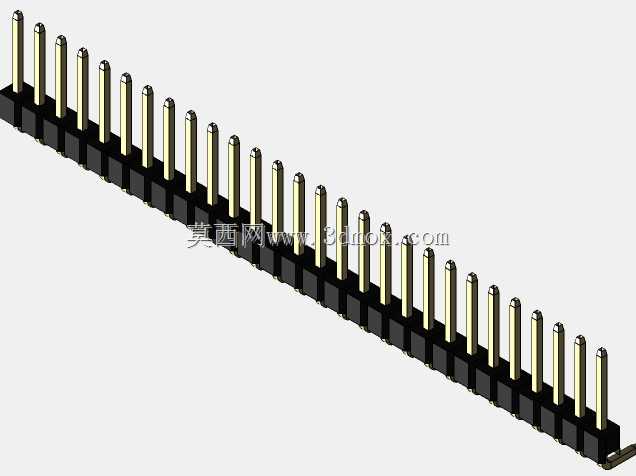

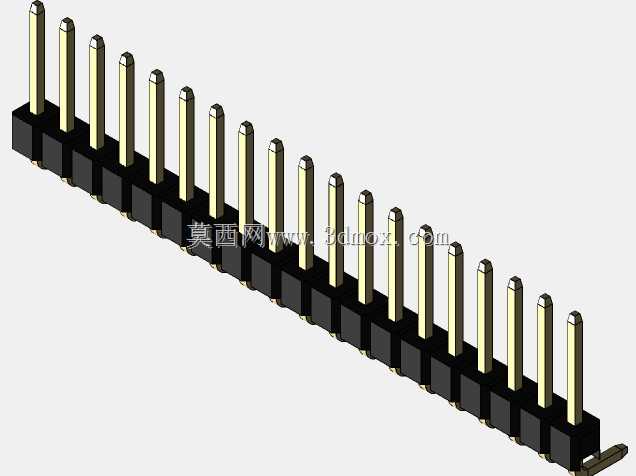

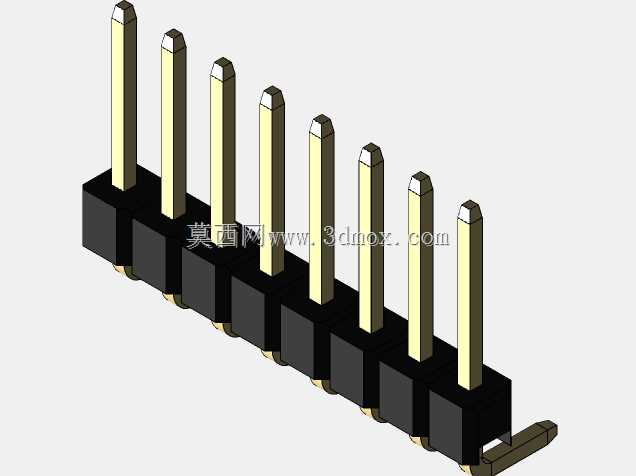

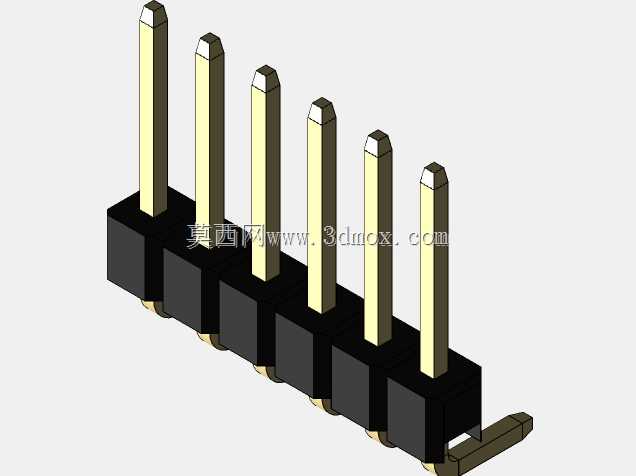

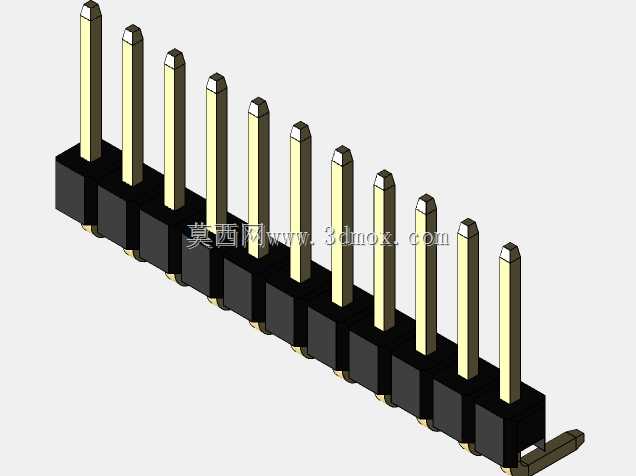

　　针脚穿过PCB后的露出长度刚好满足焊锡浸润的要求，不会因为过长导致焊锡桥连，也不会因为过短导致焊接强度不足。90度弯脚的排针主要用在板卡平行叠装或者板侧出线的场景，弯角处的折弯半径严格控制，避免折弯处应力集中导致插针断裂，弯脚后的针脚长度同样匹配SMT或者波峰焊的工艺要求，塑体的定位柱尺寸也做了对应设置，安装时可以卡入PCB的定位孔，避免焊接过程中排针移位。从功能特性上看，这类排针的接触部分采用镀金处理的结构，建模时也还原了插针接触段的镀层区域特征，保证信号传输的稳定性，大电流场景下的载流能力也能满足常规弱电信号、小功率供电的传输需求，塑体采用耐高温的绝缘材质，能过常规的回流焊、波峰焊温度曲线，不会出现高温变形的问题。

　　建模过程中特意做了全针位的参数化调整逻辑，从1Pin到40Pin的规格可以通过参数快速调整，不需要重复建模，对于结构设计人员来说，选型时可以直接根据板卡的信号数量选择对应针位的模型，直接导入装配体就能做干涉检查，不需要反复核对安装尺寸。实际应用中，这类排针覆盖的场景极广，小到家电控制板、单片机开发板，大到工业PLC的扩展模块、通讯设备的板卡互连，都会用到这个规格的排针，直插款多用于垂直板间连接，比如核心板和底板的叠装，弯脚款多用于侧板出线，比如设备面板和主板的连接，或者两块平行板的侧向互连。设计时还考虑了排针的防呆需求吗？不，常规2.54mm排针是无防呆的通用件，所以建模时严格保持对称结构，

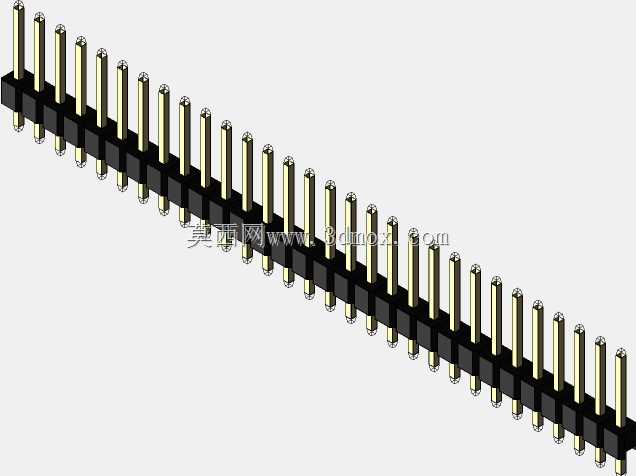

　　用户可以根据实际需求在PCB设计时增加防呆焊盘或者错位针位来实现防呆。插针和塑体的结合力也做了结构上的还原，塑体内部的插针固定结构做了凸点卡位，保证插针在插拔过程中不会被从塑体中带出，能承受常规的插拔力要求，不会出现多次插拔后插针松动的问题。安装边界上，排针塑体距离PCB板的高度按照常规规格设置，不会和板上的表贴元件产生干涉，弯脚款的折弯后塑体高度也做了控制，在平行板安装时，两块板之间的间距可以控制在常规的板间距离范围内，不会占用过多的设备内部空间。对于三维建模从业者来说，这类标准件的模型重点在于尺寸的精准性，因为标准件的尺寸直接影响后续PCB设计、结构装配的准确性，一旦尺寸出现偏差，开模或者打样后就会出现无法安装的问题，所以建模时每一个尺寸都对照行业通用的规格书参数设置，包括插针的直径、塑体的长宽高、针脚的长度、折弯的角度、定位柱的尺寸，都严格遵循通用规范，确保导入装配后可以直接使用，不需要再做尺寸调整。另外，模型还还原了不同针位排针的排列特征，从单针到40针的排针，塑体长度随针位线性变化，相邻插针的中心距严格保持2.54mm，累计误差控制在极小范围内，避免多针位安装时出现针脚和PCB孔位不对中的问题。在实际设备选型中，工程师只需要根据连接的信号数量、安装空间的结构形式，选择直插或者弯脚的对应针位模型，就能直接完成结构布局，不需要单独绘制排针模型，能大幅缩短结构设计的周期。
