指南车齿轮传动结构三维建模作品

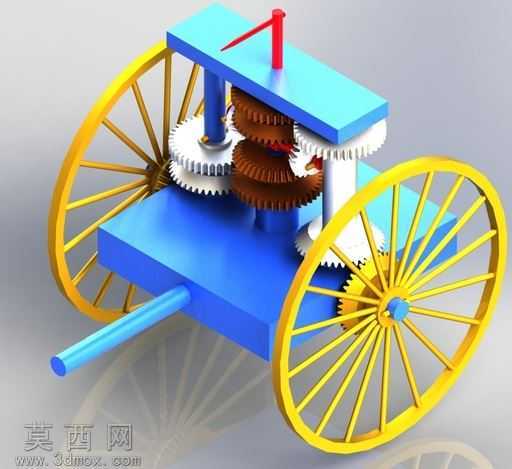

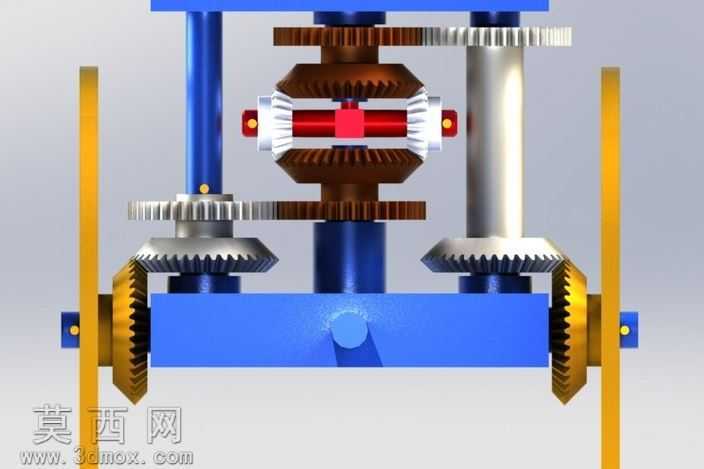

本作品以中国古代指南车的核心定向原理为设计原型，通过三维建模完整复现了这一经典古代机械的轮系传动结构，建模过程中严格遵循行星齿轮差速补偿的机械逻辑，对每一处传动部件的尺寸配合、啮合间隙都做了精准的参数化设定，确保模型能够直观演示指南车“车转而指向不偏”的核心功能。建模阶段首先搭建了双轮车架的基础承载结构，采用分层式的平台设计区分上层指向机构、中层传动轮系、下层行走轮组三个功能模块，不同功能模块的部件采用差异化的高饱和度色彩材质进行区分：承载平台使用哑光蓝色塑料材质模拟主体机架，行走辐条轮采用明黄色金属漆材质还原古车木轮包边的视觉质感，传动齿轮组分别使用白色、棕褐色区分不同层级的啮合齿轮，上层指向标杆采用醒目的正红色材质突出指示功能，拖曳杆使用浅蓝色半哑光材质区分操作部件。轮系设计是本次建模的核心重点，严格还原了差速齿轮的传动逻辑：当车辆直线行进时，两侧行走轮转速一致，中间行星轮系保持相对静止，上层指向标杆维持固定朝向；当车辆转向时，两侧车轮产生转速差，通过多层圆柱齿轮、锥齿轮的啮合传动将转速差传递至上层指向机构，通过齿轮比的精准匹配抵消转向带来的角度偏转，让标杆始终保持初始指向。渲染阶段采用柔和的影棚布光方案，通过多角度柔光打光凸显齿轮的啮合细节与材质质感，在齿轮啮合处、轮辐边缘添加细微的倒角效果避免模型出现生硬棱角，同时对传动部件的装配关系做了干涉检查，确保每一组齿轮的啮合面完全贴合、轴孔配合间隙符合机械设计规范，整体模型既可以作为古代机械原理的演示教具，也能够为传统机械结构的创新设计提供参考，清晰展现了中国古代劳动人民在齿轮传动应用上的精巧智慧。
