平行夹式手动夹持工装结构设计

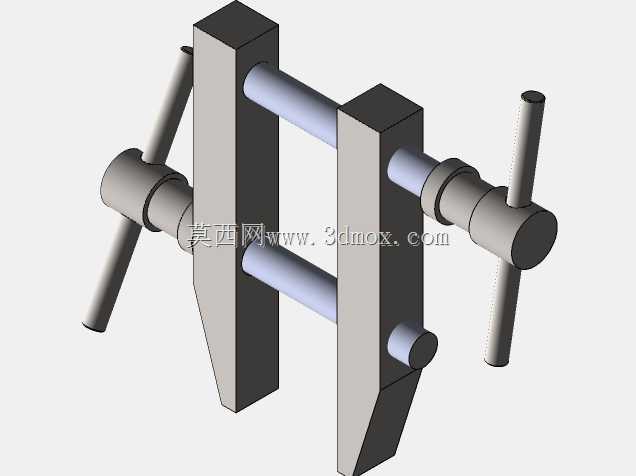

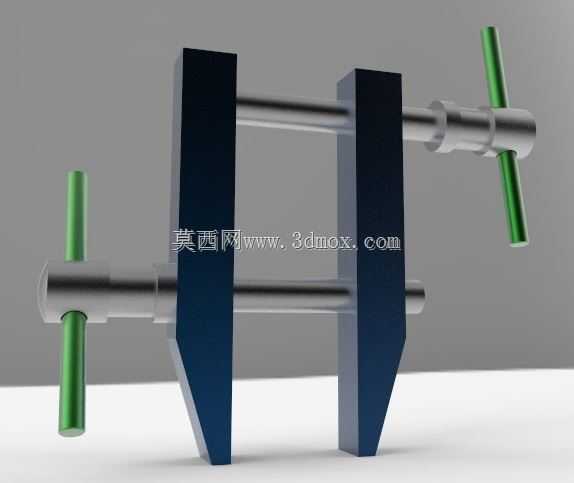

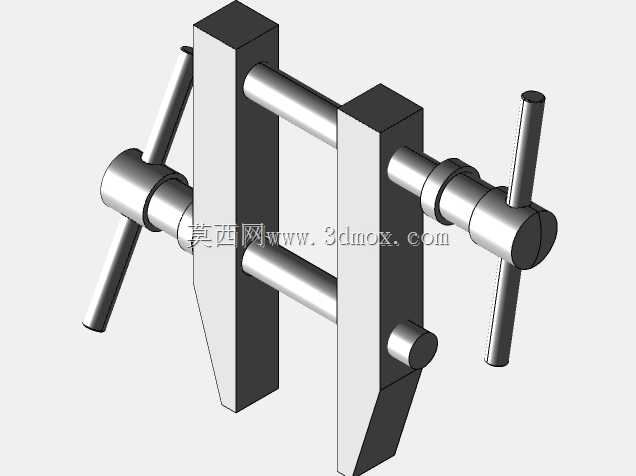

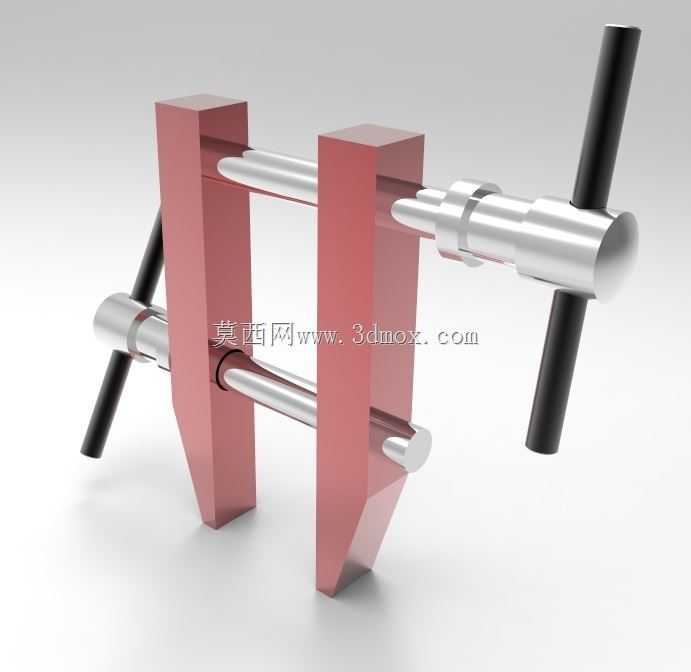

　　这款平行夹式手动夹持工装，是机械加工、装配检修场景里十分常用的手动夹持器具，日常在钳工台工位、小型零件修配作业、样件试制装夹环节都能见到它的身影，和普通台虎钳不同，它的结构更紧凑，不需要固定在工作台面上，可以灵活移动使用，适配多场景的临时夹持需求。从结构设计逻辑来看，它采用双导杆平行导向结构，两根平行布置的光杆导柱贯穿两个夹臂，保证活动夹臂在开合过程中始终和固定夹臂保持平行，不会出现夹持面偏斜的问题，夹持矩形工件、轴类零件的时候，夹持面能和工件表面充分贴合，夹紧受力均匀，不会因为夹臂偏斜导致工件夹伤、夹持滑脱的问题。夹臂的夹持端做了V型开口设计，这种结构兼顾了平板类零件和轴类零件的夹持需求，夹平板类工件时，

　　V型面的两个平直边可以和工件平面贴合，夹圆柱类工件时，V型槽可以卡住圆柱面，自动对中工件轴线，不需要额外找正，对于小直径轴类零件的打磨、钻孔、划线作业十分友好。驱动部分采用丝杠螺旋进给结构，转动端部的手柄就可以带动丝杠旋转，驱动活动夹臂沿导杆往复移动，螺旋进给的结构具备自锁特性，夹紧工件之后不会因为工件的反作用力自行松脱，不需要额外的锁紧机构，操作起来十分顺手，手柄采用垂直于丝杠轴线的横杆设计，转动的时候可以获得足够的力臂，不需要施加太大的握力就能获得足够的夹紧力，单手就可以完成夹紧、松脱的操作。从安装边界和尺寸适配来看，这款夹具有固定的开合行程范围，两个夹臂张开到最大位置时，可以适配对应厚度范围内的工件，

　　夹臂的高度尺寸决定了可夹持工件的最大深度，对于超出夹持深度的工件，可以通过调整工件装夹位置，避开干涉区域完成夹持。导杆和夹臂的配合采用间隙配合，活动夹臂移动的时候顺滑无卡滞，长期使用磨损后也可以通过更换导套或者导杆来恢复精度，维护成本很低。在实际使用场景中，它常被用来夹持小型零件进行钻孔作业，尤其是在没有台钻、需要手持电钻作业的场景，用它夹住工件放在工作台面上，就不需要用手直接扶住工件，避免钻孔时工件转动伤手；在零件粘接、焊接作业中，它可以提供持续的夹紧力，保证粘接面、焊接拼缝紧密贴合，等待胶层固化或者焊缝冷却的过程中不需要人工持续施压；在设备检修现场，遇到需要拆卸小过盈配合的零件、夹持小零件进行修配的场景，

　　它可以替代台虎钳完成临时夹持作业，不需要把工件带回钳工台，大幅提升现场检修的效率。设计这款夹持结构的时候，需要重点考虑导杆的刚度和丝杠的抗拉强度，夹紧工件的时候，导杆会承受夹臂传递的弯矩，如果导杆直径过细，夹紧力较大的时候导杆会出现弯曲变形，导致活动夹臂移动卡滞、夹持面平行度超差；丝杠的螺距选择也十分关键，螺距过大的话，进给速度快但夹紧力不足，螺距过小的话，夹紧力足够但开合行程调整太慢，需要结合手动操作的力臂长度，匹配合理的螺距参数，保证操作手感和夹紧力的平衡。夹臂的材质一般选用铸铁或者铸钢，保证足够的结构强度，夹持面可以根据使用需求做淬火处理，提升耐磨性能，避免长期使用后夹持面磨损凹陷，影响夹持精度。导杆表面需要做硬化处理，降低和夹臂配合面的磨损，延长使用寿命。和常见的C型夹相比，这种平行夹的夹持受力更均匀，不会像C型夹那样夹紧时工件受到偏载力导致工件翘起，尤其是夹持薄板类零件的时候，平行夹持的结构可以避免薄板被夹变形，装夹精度更高。和重型台虎钳相比，它的重量更轻，便携性更好，不需要固定安装，可以灵活切换作业位置，对于外出维修、现场装配的场景适配性更强。在三维建模过程中，需要重点验证活动夹臂在全行程范围内的运动干涉情况，保证手柄转动到任意角度都不会和夹臂、导杆发生碰撞，同时要校核夹紧状态下各零部件的受力变形量，保证最大夹紧力下结构变形量在允许范围内，不会出现结构失效的问题。
