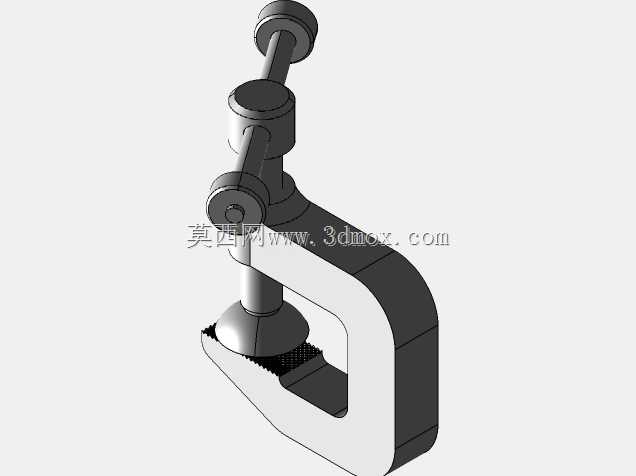

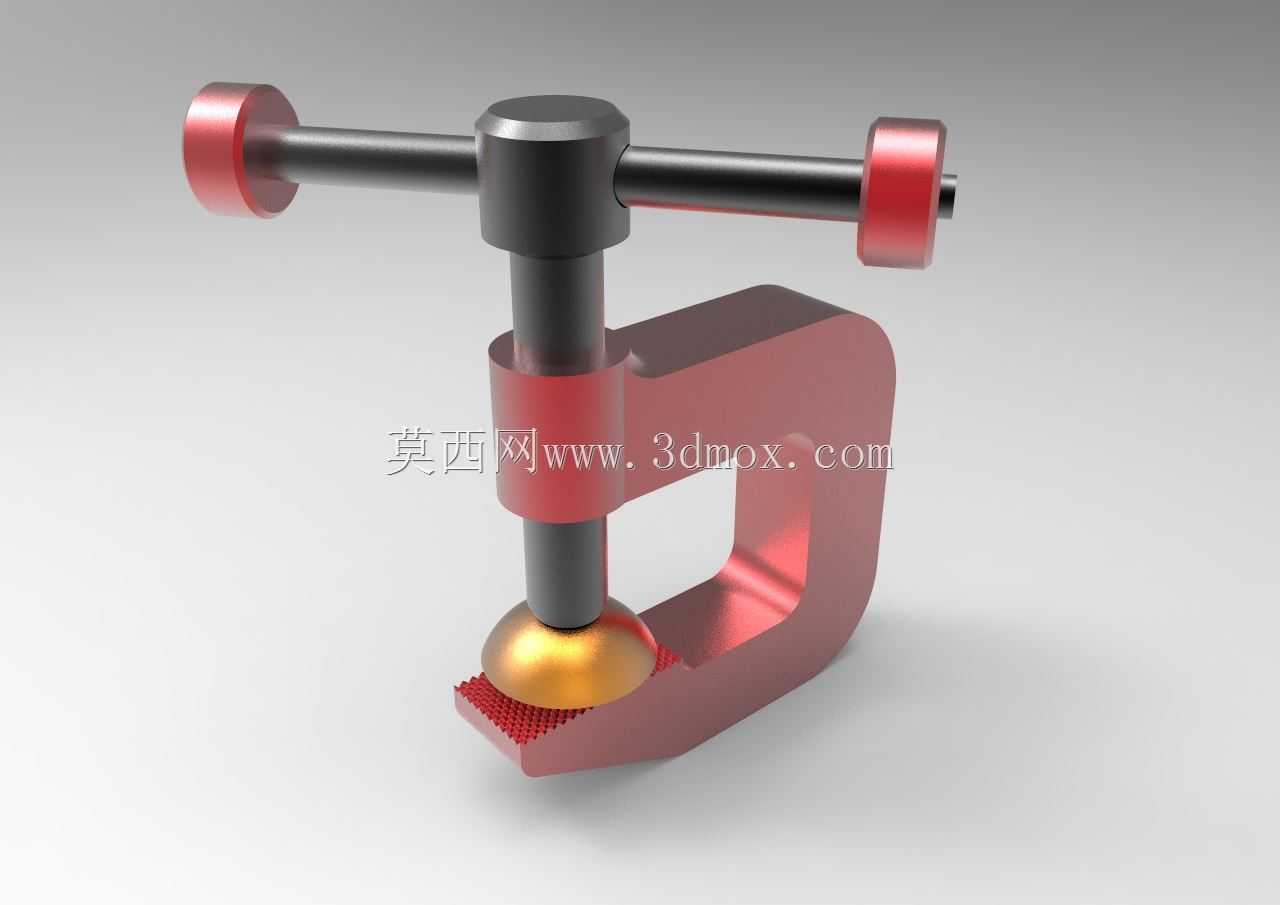

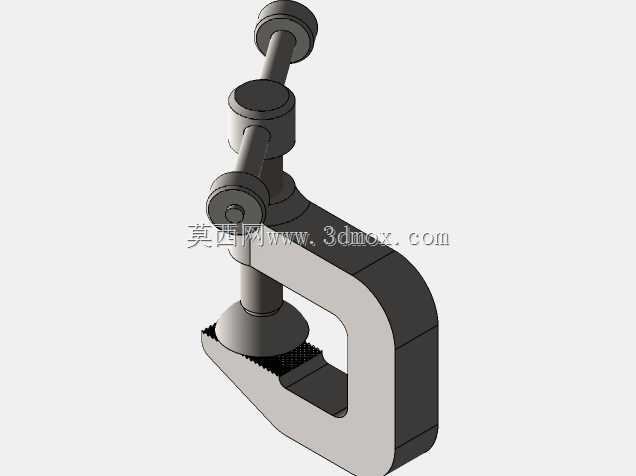

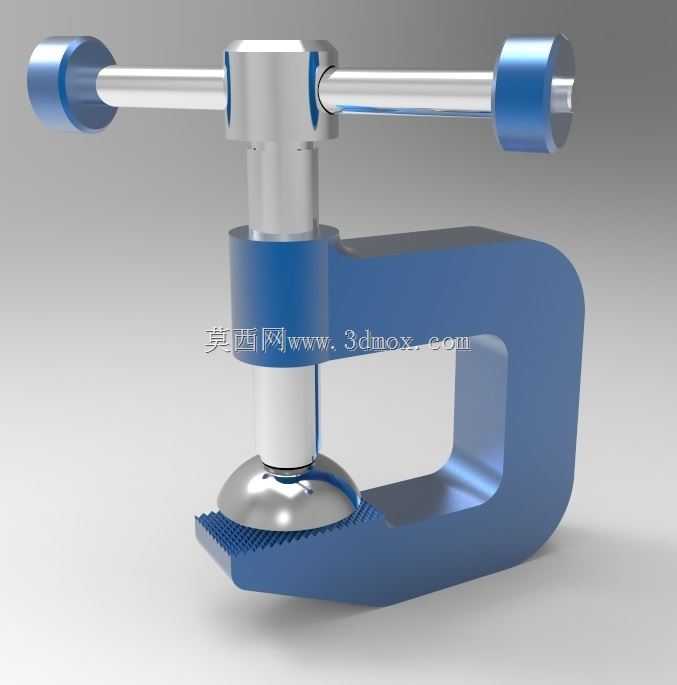

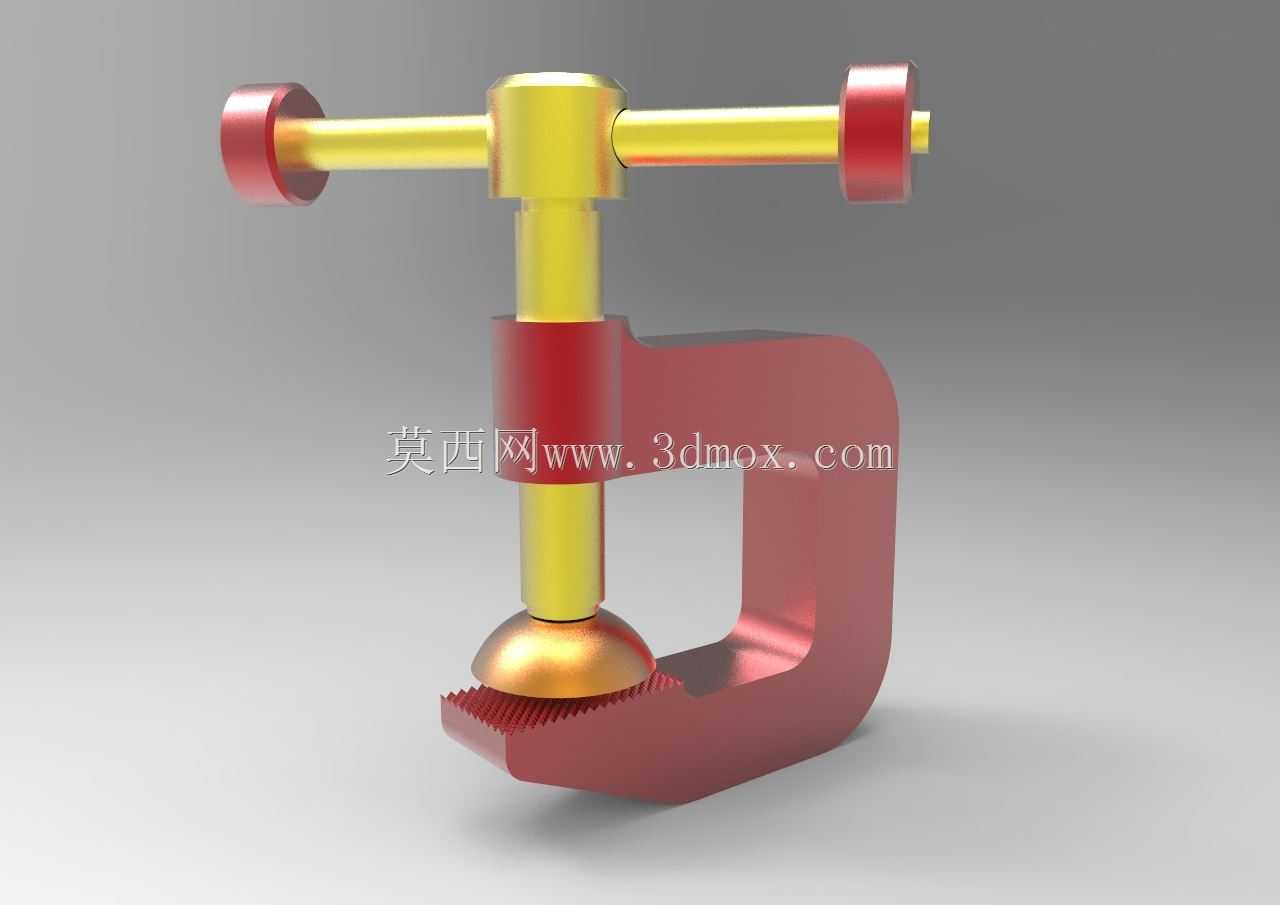

C型手动螺旋压紧夹持工装结构

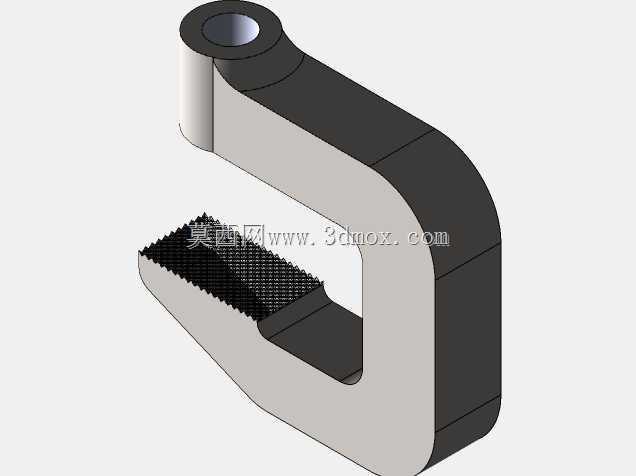

　　这类C型螺旋压紧结构在小件装配、钳工修配、试样固定场景里的出镜率极高，不同于快速夹钳的大行程快动特性，它的压紧力输出线性可控，能适配不同厚度的被夹工件，不会出现快夹机构过压损伤薄壁件、或是夹持力不足导致工件移位的问题。从结构布局来看，整体采用开式C型架作为承载主体，这种架构的最大优势是开口方向无遮挡，工件可以从侧向直接推入夹持位，不需要从架体端部穿装，针对板件、块状零件、带局部凸起的异形件都有很好的适配性，架体的弧形过渡段做了等强度设计，在压紧螺杆输出最大轴向力时，架体开口端的变形量控制在夹持精度允许范围内，不会因为架体张口变形导致压头偏斜，影响压紧面的贴合度。

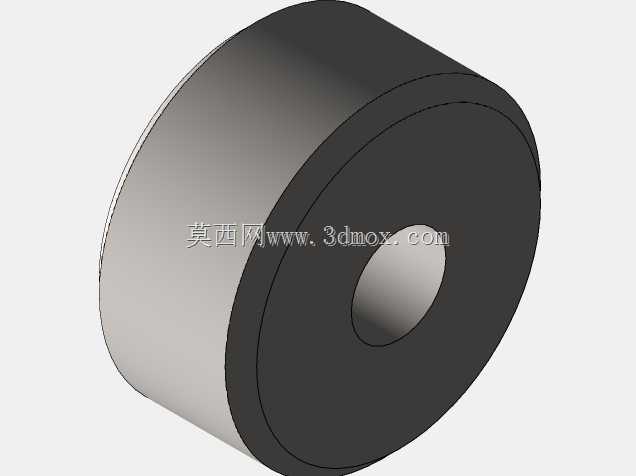

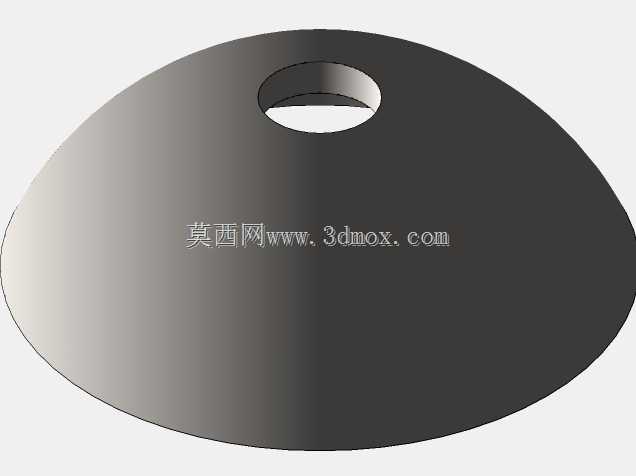

　　操作端采用T型横置手柄，手柄两端加装了防滑握套，操作人员可以双手同时施力转动螺杆，相比单臂手柄能输出更大的拧紧力矩，不需要额外加接延长杆就能满足常规铜铝件、塑料件、薄钢板的压紧需求，螺杆和架体的配合段采用梯形传动螺纹，这种螺纹的自锁性能优异，压紧到位后不会因为加工过程中的振动出现松退，能持续保持稳定的夹持力，不需要操作人员中途反复补拧。压头部分采用球面活动结构，压头和螺杆端部为球面铰接，即使被压工件的表面存在微小倾斜，压头也能自动贴合工件表面，不会出现局部点接触压伤工件、或是压紧力偏移的问题，压头端面做了细齿防滑纹理，和工件接触时能增大静摩擦力，避免工件在受侧向加工力时出现滑移。

　　固定钳口和C型架为一体化结构，钳口面同样加工有防滑齿纹，和活动压头形成上下对应的夹持面，两个夹持面的平行度在装配时做了配磨保证，压紧后工件不会出现翘边、倾斜的问题。从安装边界来看，这类工装不需要额外固定在工作台面，整体自重配合底部的防滑垫就能稳定放置，适合在流动工位、维修现场、临时加工点使用，开口深度和开口高度的尺寸配比经过优化，既保证了足够的夹持空间，又不会因为架体悬伸过长导致刚性不足，在常规钳工操作的最大施力下，架体的弹性变形量不会影响夹持定位精度。

　　在实际使用场景中，这类夹持结构除了基础的工件固定用途，还可以配合不同的压头附件完成压装、校形、铆接辅助等工作，比如更换软质尼龙压头就可以夹持表面要求高的抛光件、电镀件，更换尖头压头可以对小型轴类零件做定位压紧，更换平砧座还能完成小型零件的冲孔、压印作业。设计过程中需要重点校核C型架的弯曲应力和螺杆的压杆稳定性，梯形螺纹的配合间隙要控制在合理范围，间隙过大会导致螺杆转动时出现径向晃动，影响压头的对中精度，间隙过小则会在粉尘、铁屑进入螺纹段时出现卡滞，日常使用时只需要定期在螺纹段涂抹润滑脂，就能保证操作顺畅，延长机构的使用寿命。这类手动压紧结构没有复杂的传动零件，整体可靠性高，维护成本极低，在五金加工、电子装配、试样检测、手工制作等场景都有非常广泛的应用，相比气动、液压压紧装置，它不需要外接动力源，不受场地气源、电源的限制，随时可以取用，是工装夹具体系里非常基础且实用的一类手动夹持机构。
