三色防滑柄十字螺丝刀三维结构设计

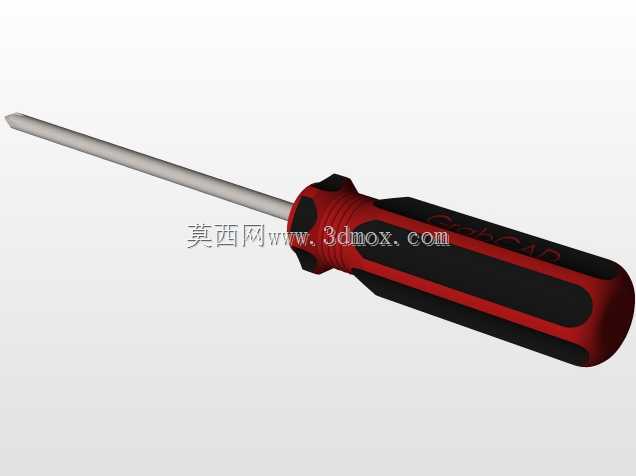

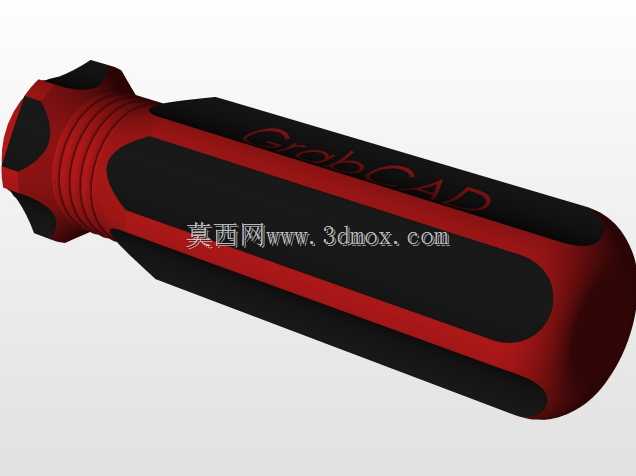

　　日常设备维保、装配工位上，螺丝刀是出现频率最高的手动旋具之一，这套三色柄十字螺丝刀的建模，完全围绕一线操作的实际使用痛点做结构还原，没有多余的装饰性设计。先从批头部分说起，十字批头的刃口角度严格贴合通用十字槽螺钉的槽型标准，刃尖做了微小的倒角处理，避免装配时刃口崩裂或者刮花螺钉槽，批杆采用合金结构钢的等径设计，杆身直线度控制在合理公差范围内，既保证旋拧时的扭矩传递效率，也能适配带深孔的螺钉安装场景，不会因为杆身锥度卡滞在安装孔内。手柄部分的设计是这套模型的核心，三种不同配色的手柄对应不同的常用规格，从细柄到粗柄依次适配小扭矩精密装配到中大扭矩的紧固件拆装，手柄外层采用双色注塑的软胶包覆结构，软胶区域做了内凹的防滑筋条，

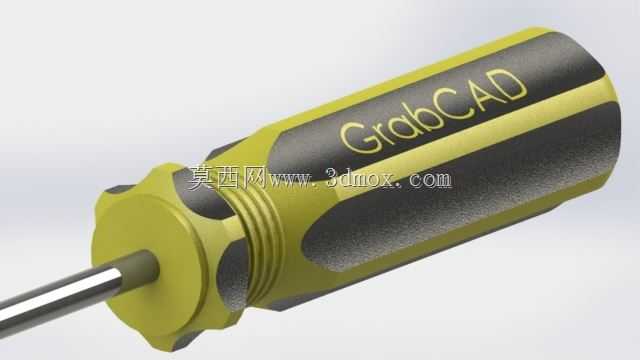

　　筋条的弧度完全贴合人手握持时的指腹轮廓，不管是手掌干燥还是沾有少量油污的工况下，都能提供足够的握持摩擦力，不会出现旋拧时打滑的情况。手柄尾部做了圆弧过渡的平顶设计，当需要施加轴向顶紧力的时候，手掌根部抵在尾部不会有硌手的异物感，同时手柄和批杆的连接位置做了加厚的嵌装结构，批杆插入手柄内部的长度达到手柄总长度的三分之二，配合周向的防转卡槽，能承受大扭矩旋拧时的载荷，不会出现批杆和手柄松脱转位的问题。从安装边界来看，不同规格的螺丝刀整体长度覆盖150mm到250mm区间，手柄最大直径在25mm到40mm之间，能适配绝大多数工位的工具收纳槽尺寸，不管是壁挂式工具挂板还是抽屉式工具盒，都能顺利放置，不会出现尺寸干涉。在实际应用场景中，

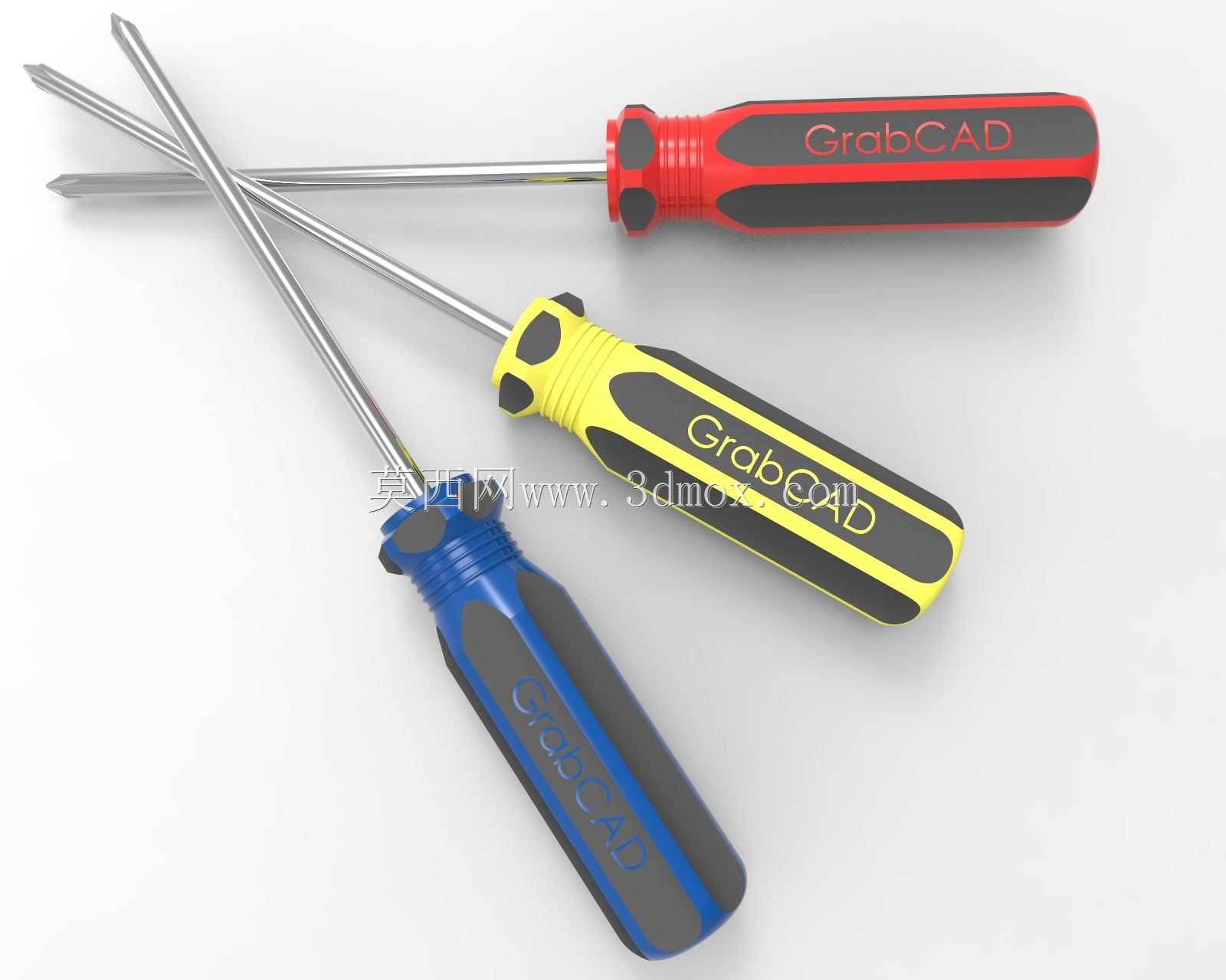

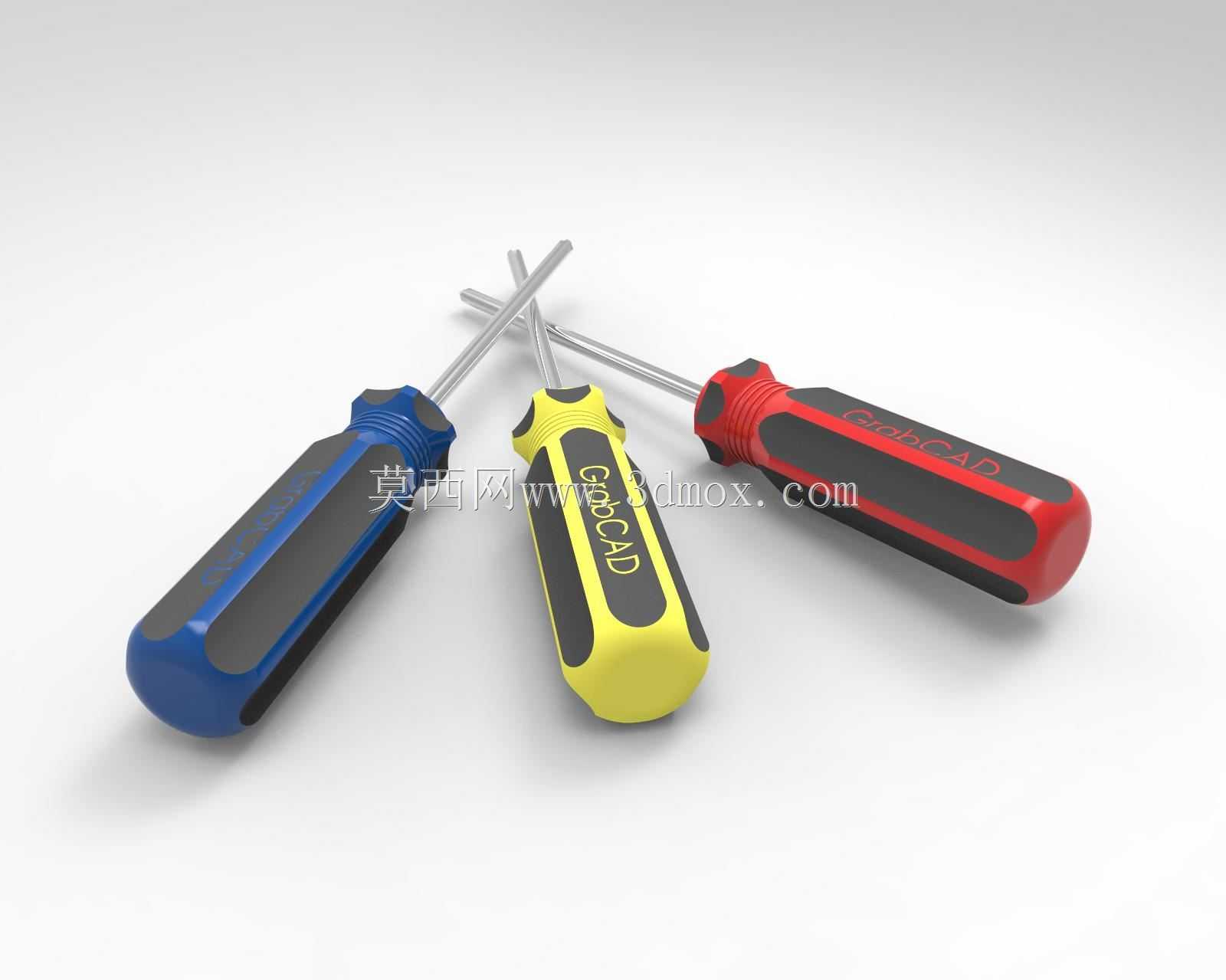

　　小规格的黄柄螺丝刀适合电子元器件装配、小型仪器拆装这类需要精细控制扭矩的场景，中等规格的蓝柄螺丝刀覆盖日常设备维保、家具装配的通用需求，大规格的红柄螺丝刀可以应对机械装配、钢结构辅件安装这类需要较大扭矩的作业场景。建模过程中，手柄的曲面过渡做了连续的曲率处理，没有尖锐的棱角，避免长时间握持时磨手，软胶区域的凹槽深度控制在1.5mm，既保证防滑效果，也不容易积存油污和碎屑，日常清洁时只需要简单擦拭就能清理干净。批头的硬度匹配通用紧固件的硬度区间，不会出现拧螺钉时批头先磨损的情况，同时批头的表面做了防锈处理的结构还原，对应实际产品的表面镀层，能适应潮湿工况下的使用需求，不会轻易生锈影响批头和螺钉槽的配合精度。另外，

　　手柄上的标识区域做了下沉式的凹槽设计，实际生产中可以在这个位置印刷规格标识，长期使用摩擦也不会让标识磨掉，方便操作人员快速选取对应规格的工具，减少工位上的工具挑选时间。整套模型的结构完全还原量产产品的实际结构，没有做简化处理，不管是做工具类产品的结构设计参考，还是装配场景的三维布局演示，都能直接复用，各个部件的配合间隙都按照实际生产的公差做了预留，比如批杆和手柄的嵌装过盈量、软胶和硬塑手柄的结合间隙，都符合实际注塑生产的工艺要求，不会出现结构上的工艺矛盾。
