彩色长尾夹办公文具三维结构设计

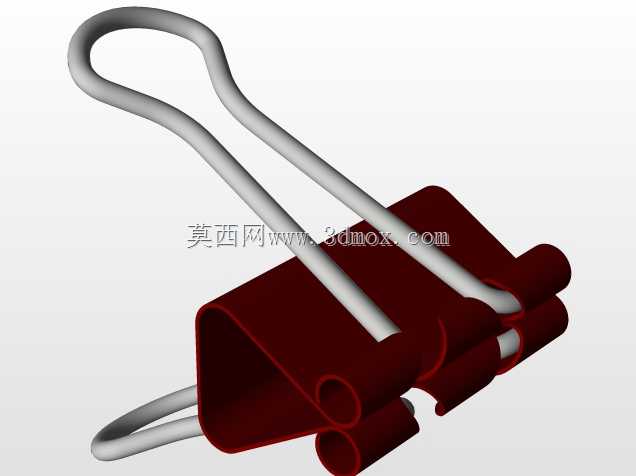

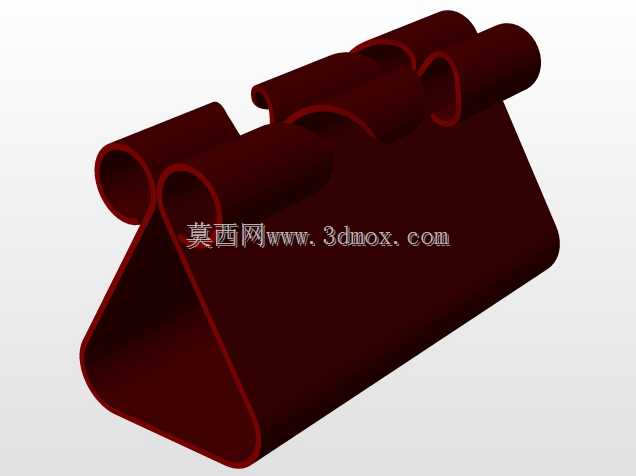

　　日常办公场景里，长尾夹是桌面整理、文件归集环节最常用的小型夹持工具，不管是零散A4纸临时装订、票据分类收纳，还是线束临时固定、工艺图纸边角压合，都能看到这类夹具的身影。不同于普通回形针仅能夹持少量纸张的局限，长尾夹依靠自身的弹性结构，可实现不同厚度物料的稳定夹持，且不会在纸张表面留下明显钉孔，拆装重复使用的便利性远高于订书钉类一次性装订耗材。从结构设计逻辑来看，这类夹具的核心分为两个功能部分，一是冲压成型的夹片本体，二是弯折成型的钢丝手柄。夹片部分采用带弧度的弯折结构，依靠金属板材自身的形变弹力提供夹持力，夹片开口端做了圆弧收边处理，避免夹持过程中刮破纸张表面，夹片尾部的卷边结构一方面用于固定钢丝手柄，

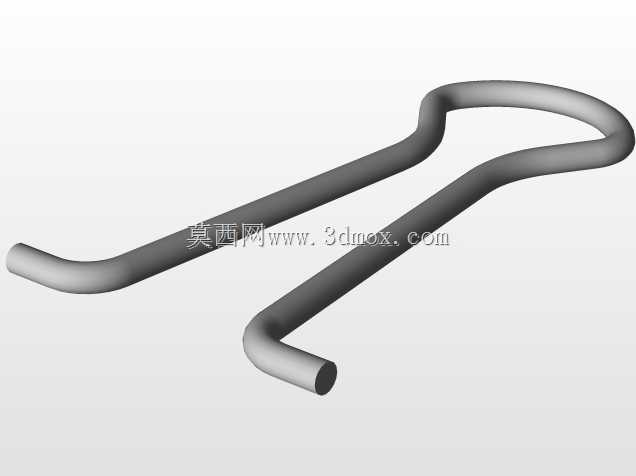

　　另一方面可在手柄翻折后形成平整的支撑面，让夹好的文件可以平稳堆叠放置，不会出现凸起剐蹭的情况。钢丝手柄采用高弹性弹簧钢线材弯折而成，两个对称的环形手柄既作为施力部件，捏合时可带动夹片张开实现物料装卸，又可在夹持完成后向下翻折贴合夹片侧面，减少整体占用空间，避免手柄剐蹭到其他文件。在实际建模过程中，需要重点把控几个关键尺寸的配合关系：首先是夹片的开口角度，常规办公用的中型长尾夹，自然状态下开口角度控制在15度到20度之间，既保证捏合时的施力行程在手指舒适操作范围内，又能提供足够的形变量来适配最大夹持厚度，通常中型夹的最大夹持厚度在12mm到15mm之间，可容纳约120张常规70gA4纸的厚度。其次是钢丝手柄与夹片卷边的配合间隙，

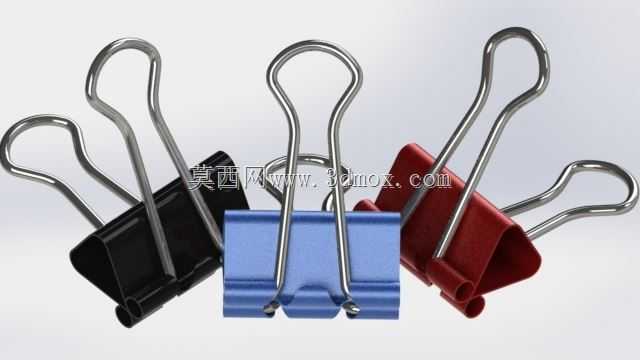

　　间隙过大会导致手柄晃动脱落，间隙过小则会造成手柄转动卡滞，无法顺畅翻折，一般单边间隙控制在0.1mm到0.15mm之间，既保证转动灵活，又不会出现松脱问题。夹片的表面处理通常采用喷塑工艺，不同颜色的塑层一方面起到防锈作用，另一方面可通过颜色区分不同类别的文件，提升办公收纳的分类效率，建模时需要预留0.08mm到0.12mm的塑层厚度，避免后续工艺加工后出现装配干涉。从安装使用的边界条件来看，这类夹具不需要额外的安装固定结构，属于手持操作的便携工具，整体外形尺寸根据规格不同有所区分，常规中型夹的整体长度在50mm左右，夹片宽度在25mm左右，手柄展开后的总高度在40mm左右，翻折后总高度可压缩至15mm以内，适配常规文件盒、

　　抽屉的收纳空间。在结构强度校核上，需要保证夹片在最大开口状态下反复弯折1000次以上不会出现塑性变形，钢丝手柄在捏合施力时不会出现永久弯折，夹片的夹持力在最大夹持厚度下不低于8N，保证纸张提起时不会滑落。建模过程中，夹片的弧度曲面需要做连续顺滑处理，避免出现应力集中点，尤其是夹片弯折处的圆角半径不能过小，否则反复形变过程中容易出现金属疲劳断裂的问题；钢丝手柄的环形弯折处需要做等半径圆弧过渡，保证捏合时受力均匀，不会出现局部应力过大导致的变形。这类夹具除了办公场景使用外，在生产车间也常被用来临时固定小型工件的防护膜、线束端头，甚至在手工制作、样品打样环节作为临时夹持工具使用，不同场景下对夹持力的要求略有差异，比如车间用的工业款长尾夹会适当增加板材厚度，提升夹持力，而办公款则会适当降低弹力，减少捏合时的手指负荷。
