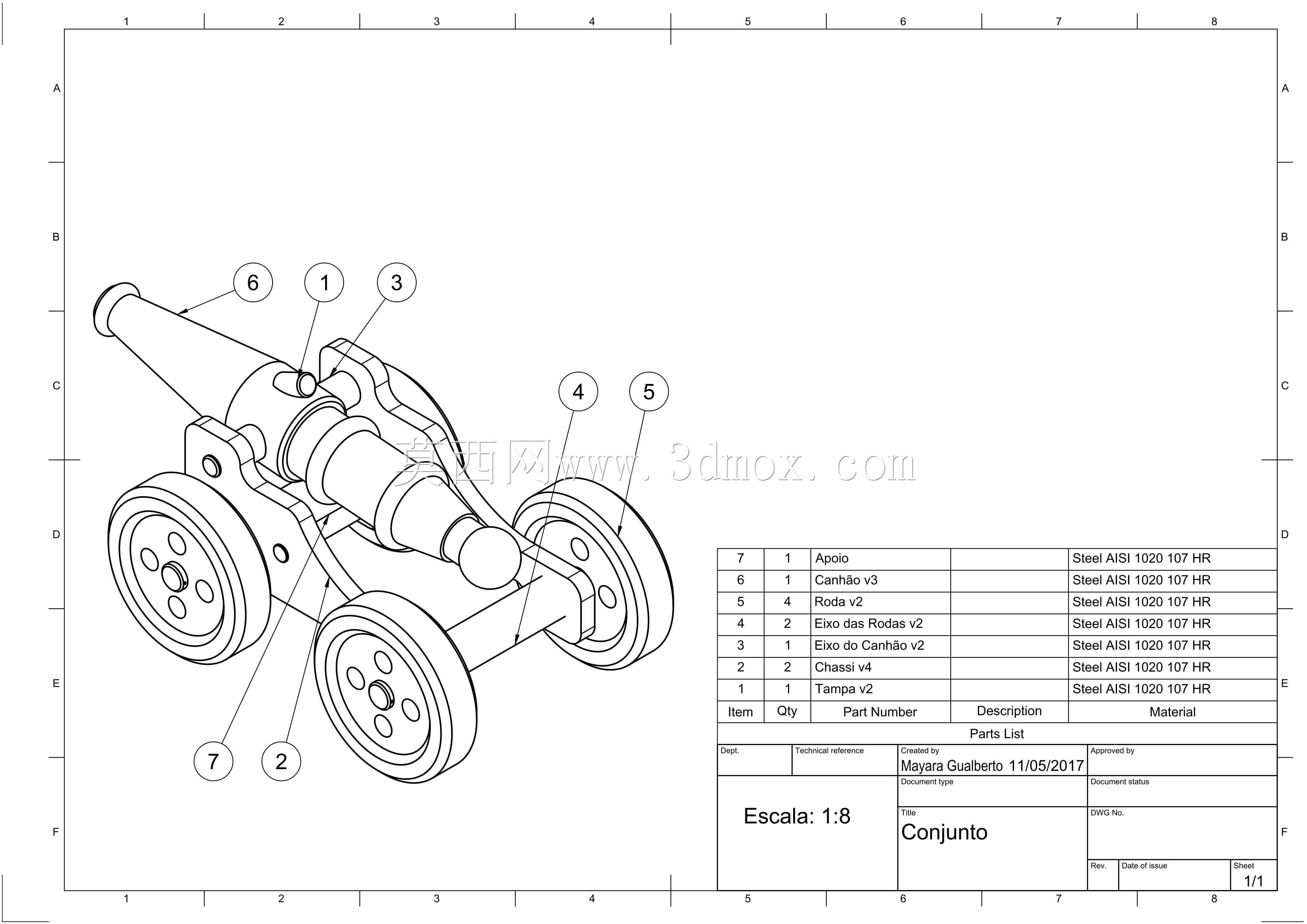

轮式古炮结构三维数模设计

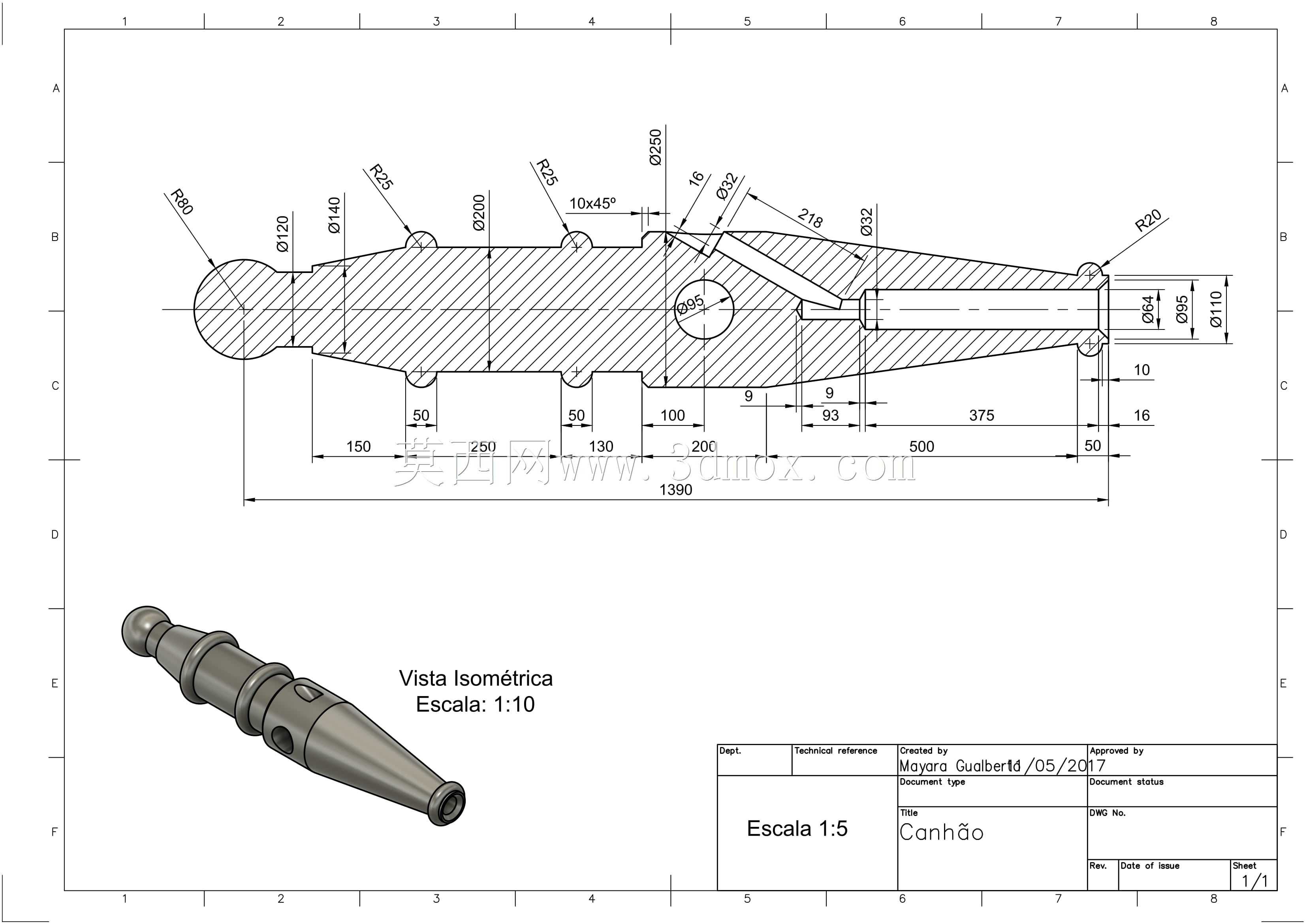

　　这款轮式古炮结构的三维设计，核心围绕早期滑膛火炮的机动部署需求展开，整套结构完全复刻了近代前装火炮的受力逻辑与运动特性，可用于军工历史复原展陈、仿古场景道具制作、机械结构教学演示等多个场景。从实际使用逻辑来看，这类轮式古炮的核心用途是通过轮式架体实现短距离阵地转移，无需额外吊装设备即可完成炮位调整，适配旧时要塞防御、野战阵地布设的实际需求，整套结构的受力传递路径完全遵循金属构件的载荷分布规律：炮管发射时的后坐力通过炮耳轴传递至架体，再经轮轴分散至地面，轮组的存在既降低了转移时的摩擦阻力，也能在发射时通过小幅后移缓冲部分冲击载荷。设计过程中优先还原了炮管的锥度结构，从炮尾至炮口的壁厚逐步递减，既保证了药室部位的承压强度，

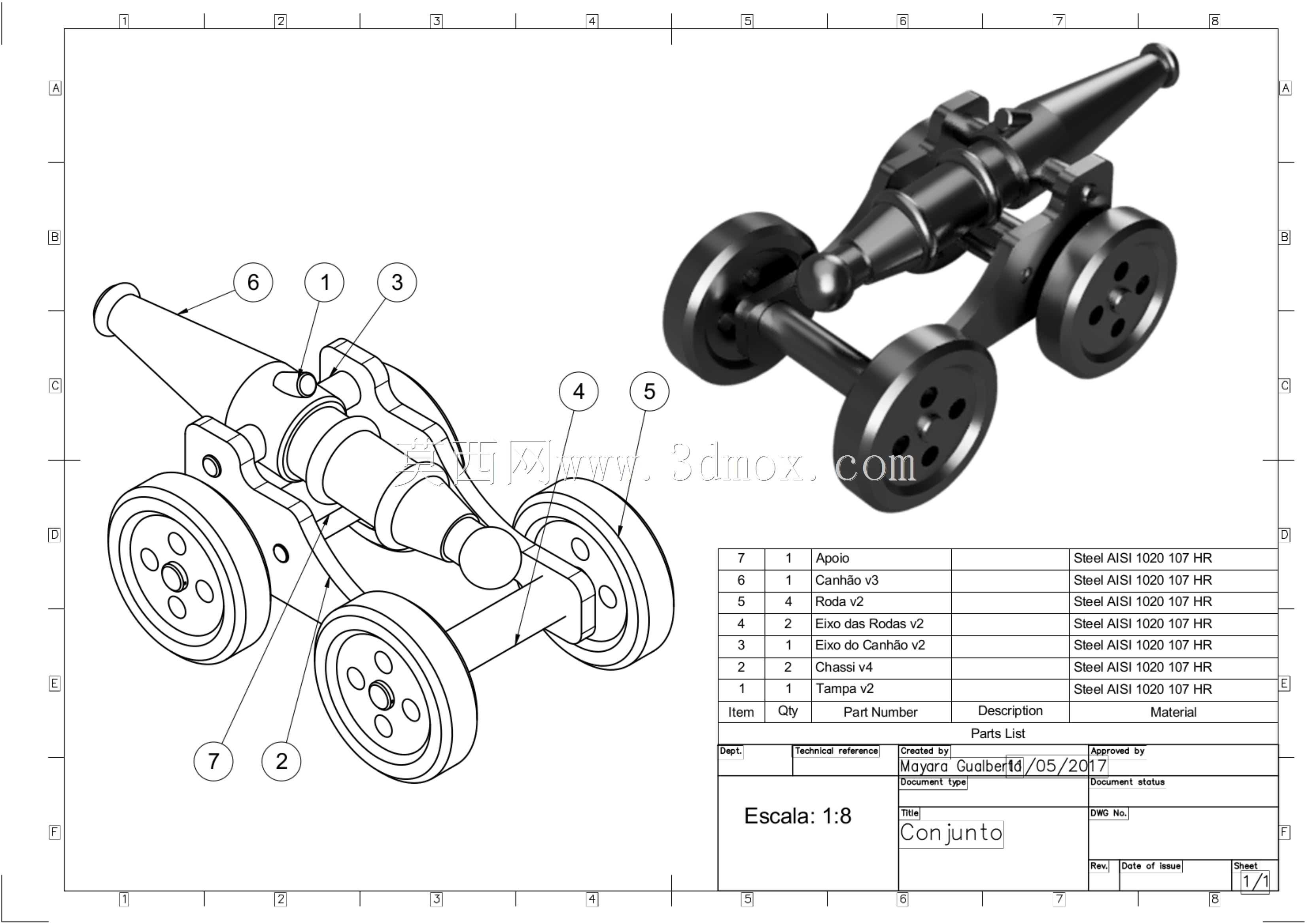

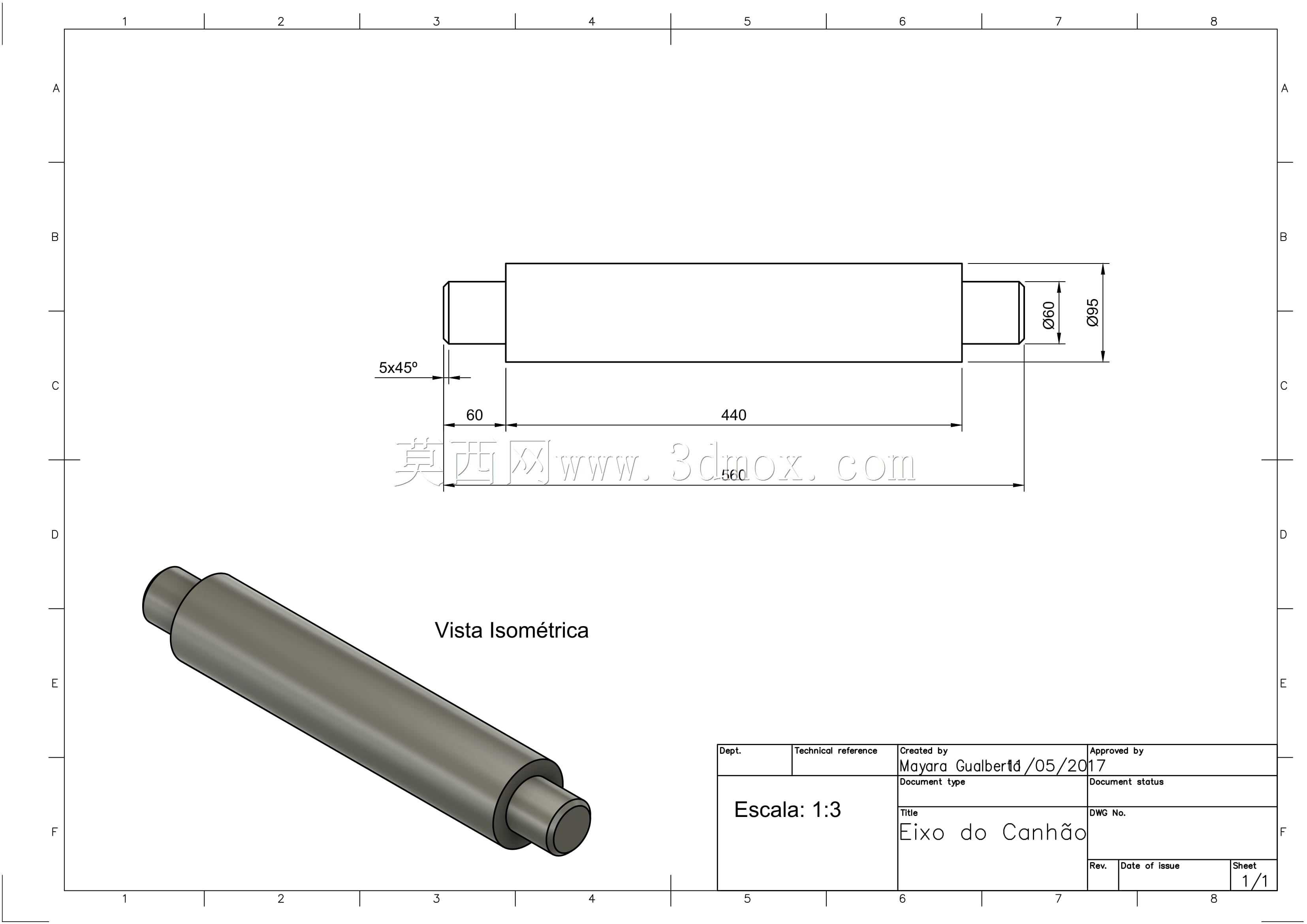

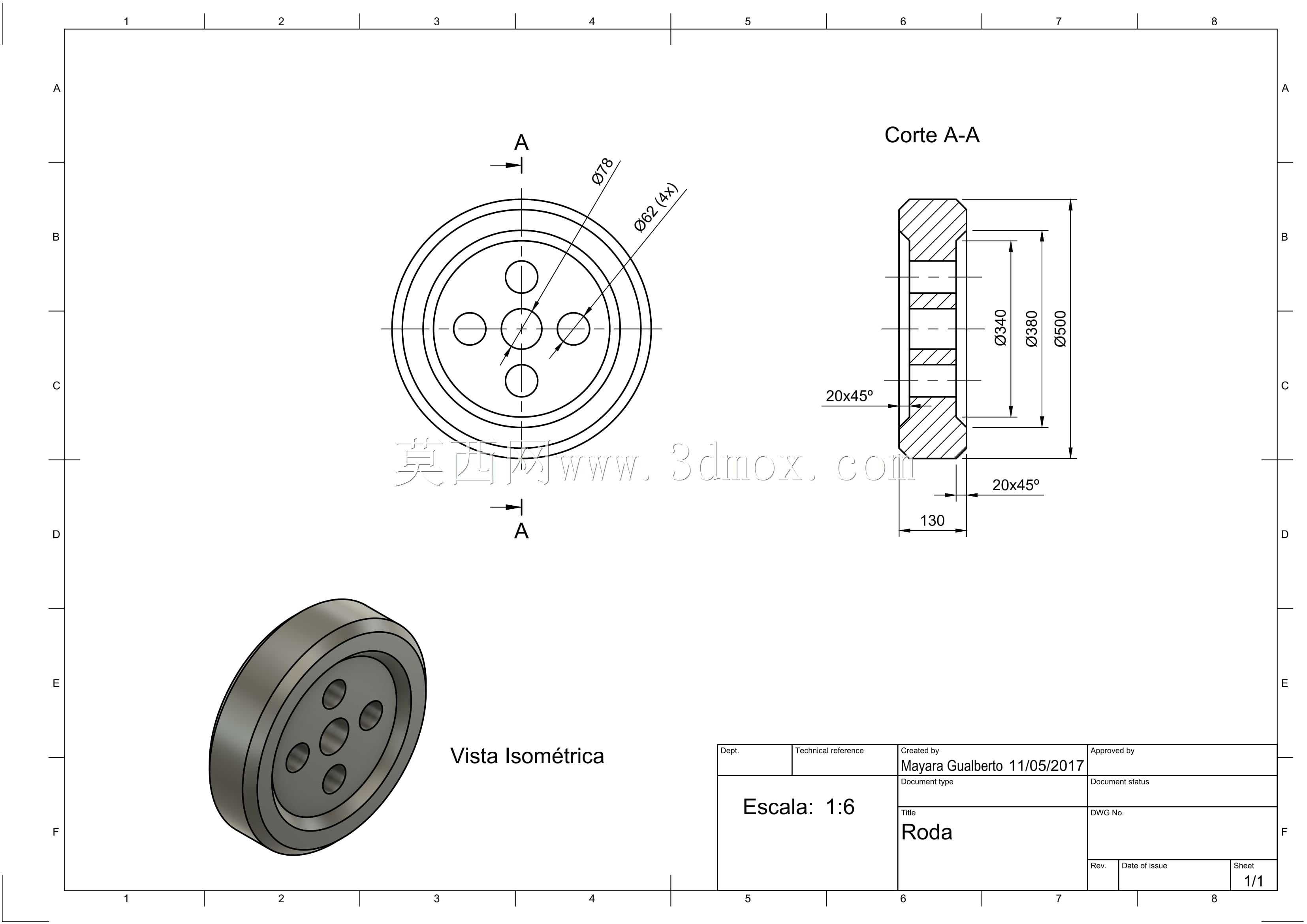

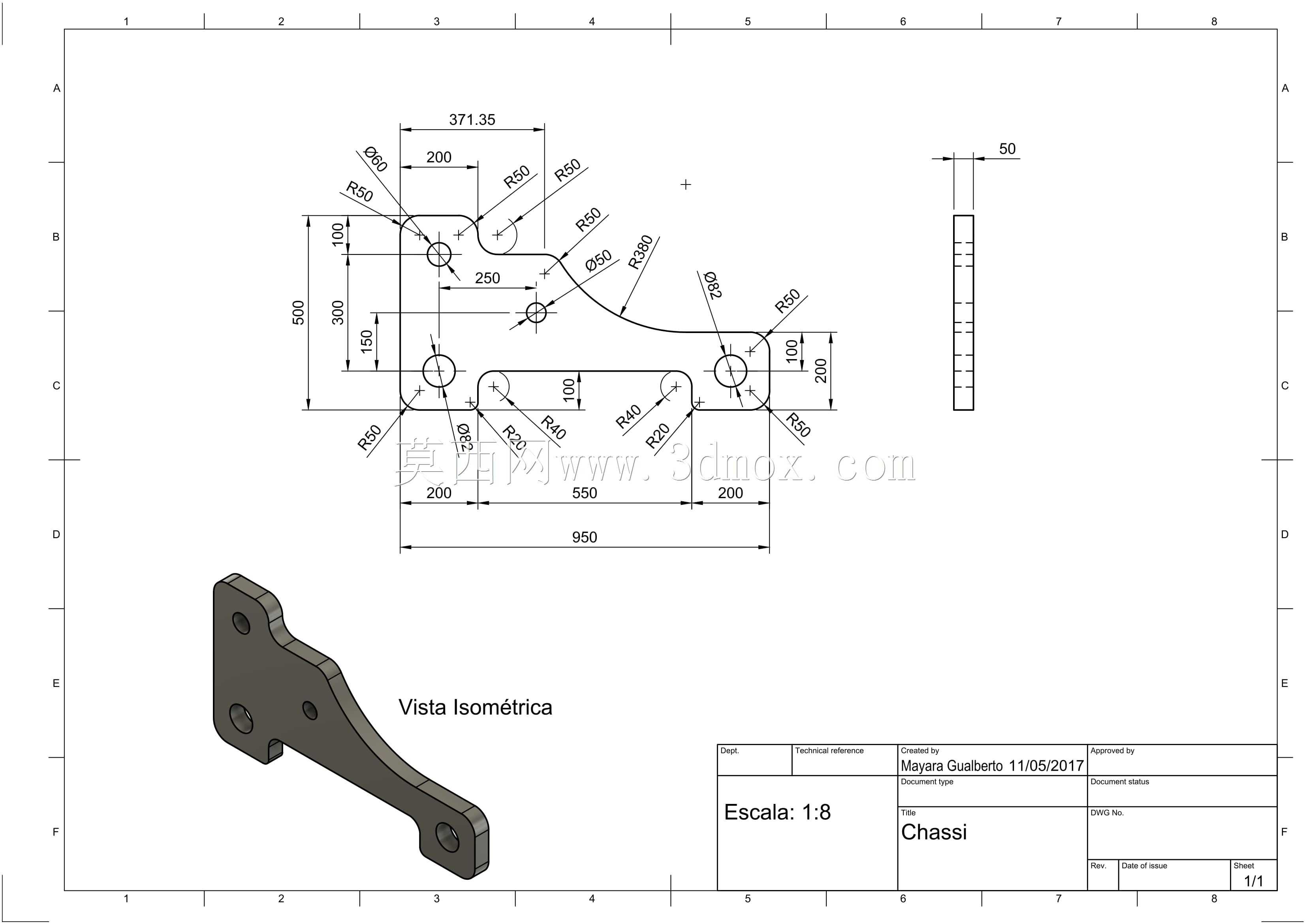

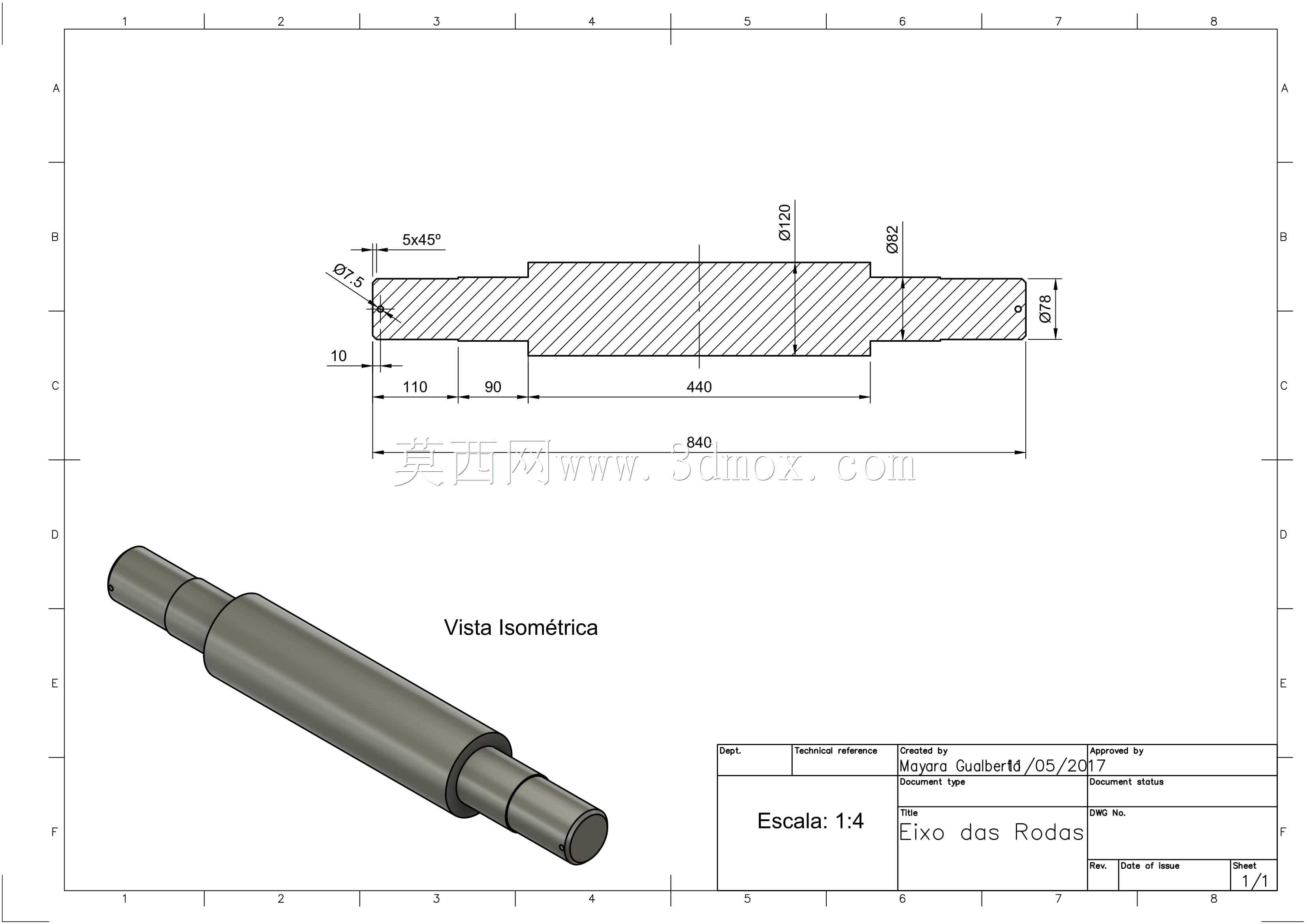

　　也尽可能降低了炮口端的冗余重量，避免整炮重心过度前倾影响机动稳定性；炮耳轴的位置经过反复校核，设置在炮管重心略靠前的位置，既保证了炮口俯仰调整时的操作力矩适中，也能避免发射时炮口出现过度上跳的问题。炮架部分采用双侧梁式结构，两侧纵梁通过多道横撑连接，形成稳定的框架结构，轮轴直接固定在纵梁前段，与炮耳轴的水平距离经过匹配计算，保证整炮在15度至30度的常用射角范围内，重心始终落在轮轴与架体尾端的支撑区间内，不会出现侧翻或翘头的问题。四个轮体采用等直径设计，轮缘厚度与轮辐数量完全匹配整炮的全重载荷，轮孔与轮轴的配合间隙预留了合理的活动量，既保证转动顺畅，也避免间隙过大导致行进时出现晃动。整套结构的安装边界清晰，

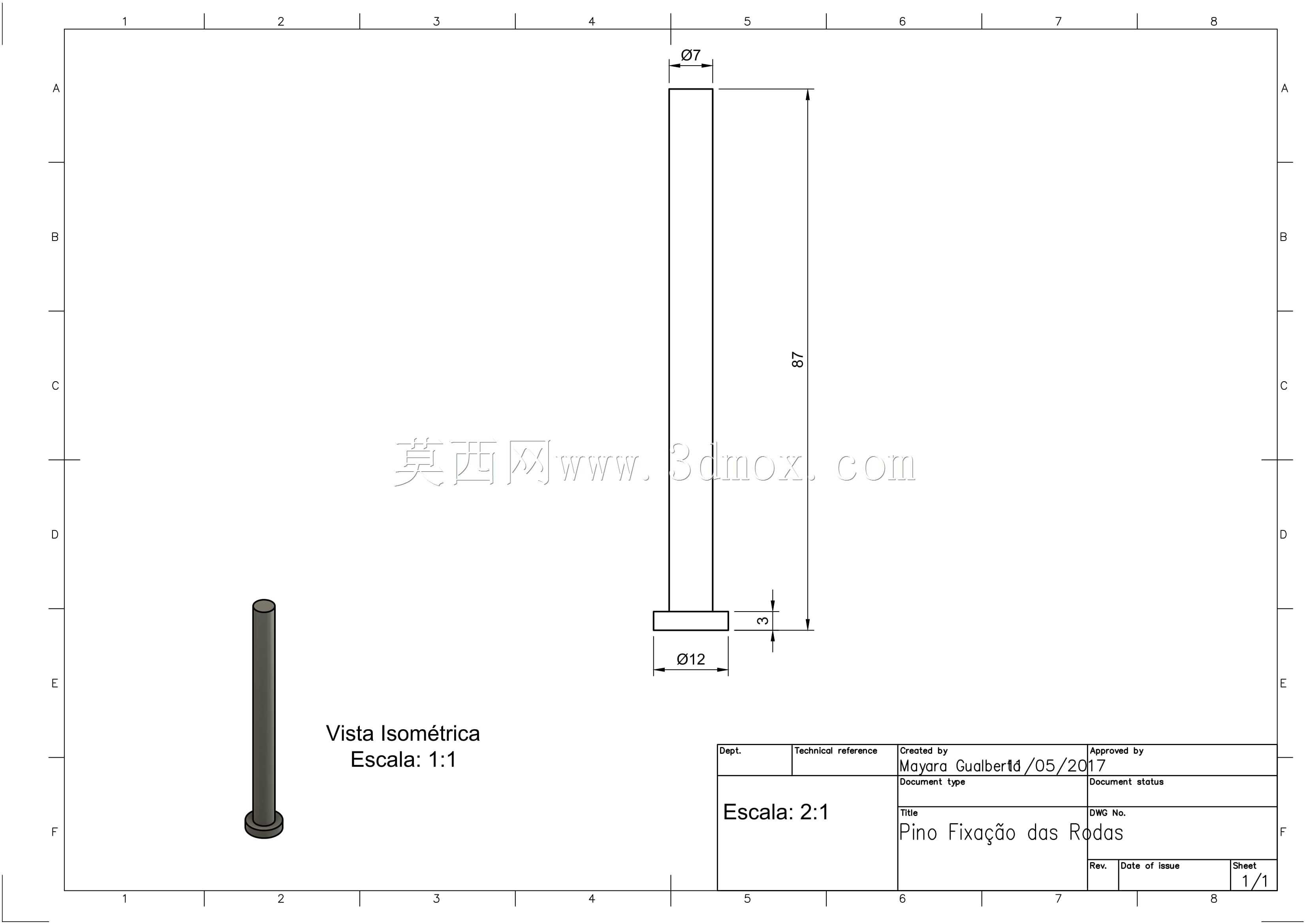

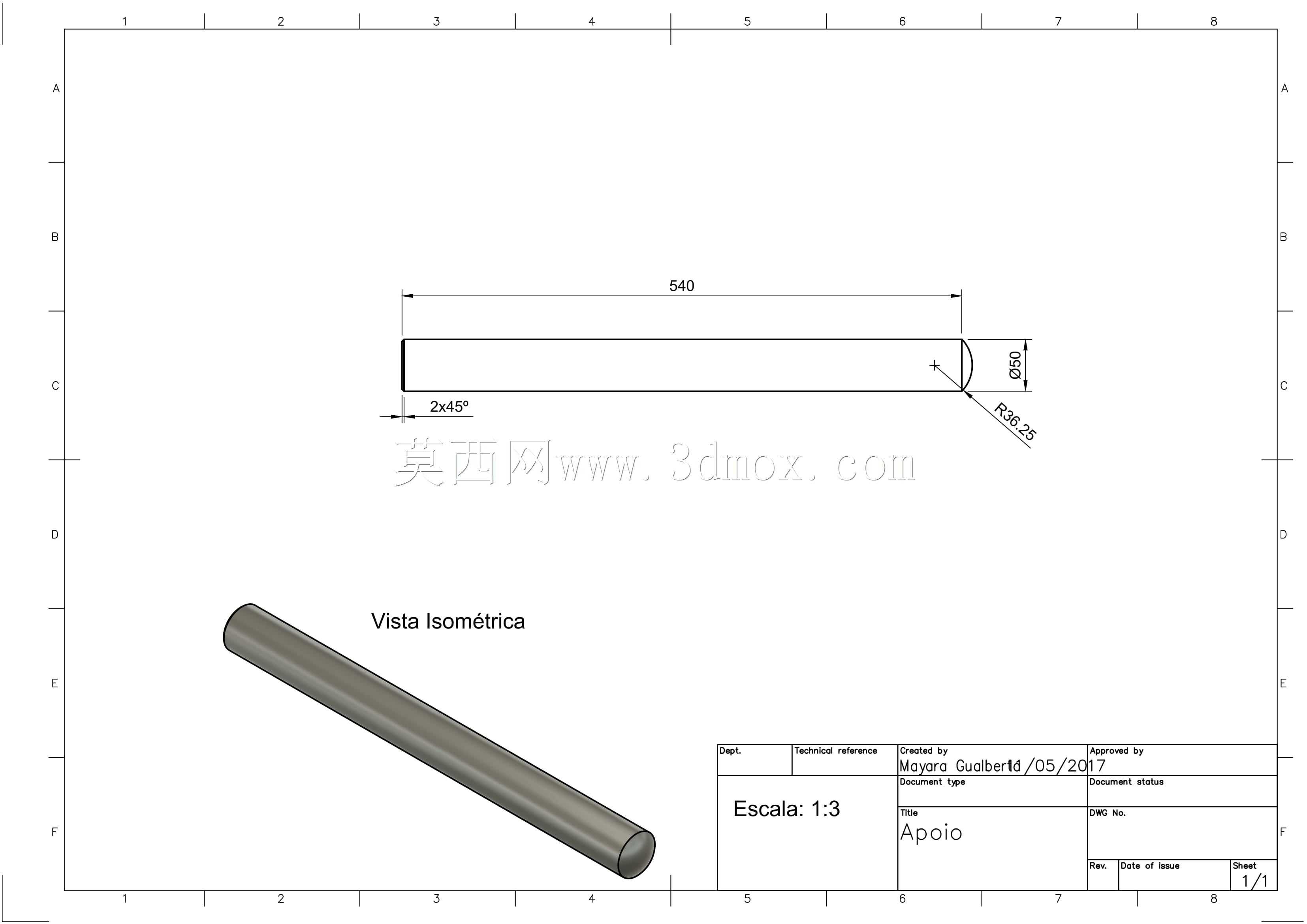

　　所有构件均采用螺栓与销轴连接，无复杂的一体化铸造死角，拆分后可通过常规机加工艺实现实物制作，炮管与炮架的连接仅通过两侧耳轴的固定压块实现，拆卸维护时无需拆解整个架体即可完成炮管的更换或检修。从结构细节来看，炮尾部位的点火孔位置、炮架上的俯仰调节卡位都做了精准还原，架体尾端的支撑结构在发射时可直接接触地面，抵消大部分后坐能量，轮组仅承担行进时的承载功能，发射时不会出现轮体过度受压变形的问题。整套数模的结构间隙完全按照实物装配要求预留，相邻运动部件之间不存在干涉问题，俯仰调节时炮管绕耳轴转动的全程，都不会与炮架横撑、轮体发生碰撞，轮体转动时也不会与架体纵梁产生摩擦。对于展陈应用场景而言，这套结构可直接等比例缩放适配不同的展示尺寸，

　　缩放后所有构件的受力比例依然成立，不会出现结构失真的问题；用于教学场景时，可通过拆解数模直观展示早期火炮的受力传递、机动原理、连接结构等机械设计逻辑，帮助学习者理解重载轮式架体的设计思路、销轴连接的载荷分布规律、变壁厚承压构件的设计要点。
