平行夹式双螺杆手动工装夹持器具

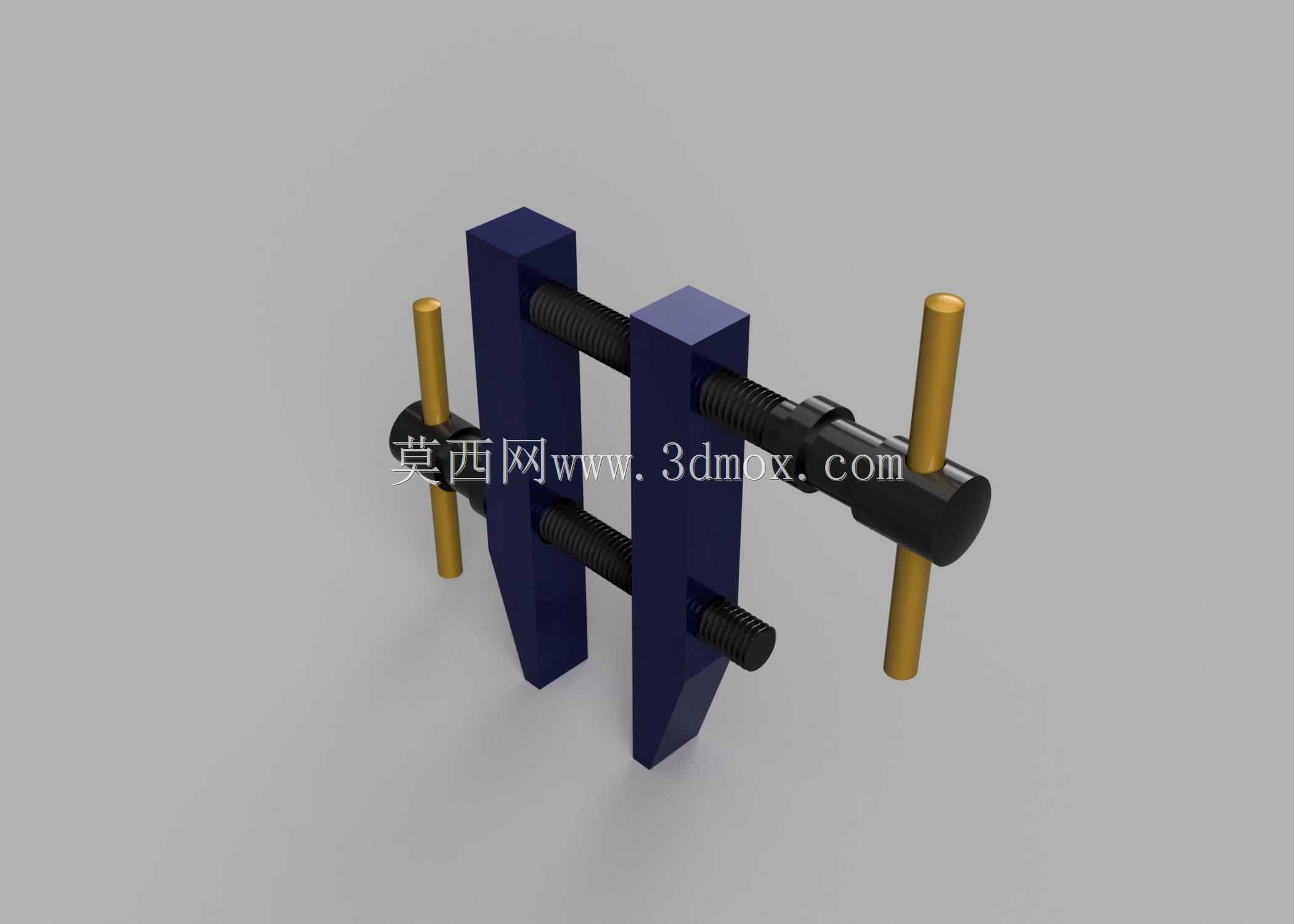

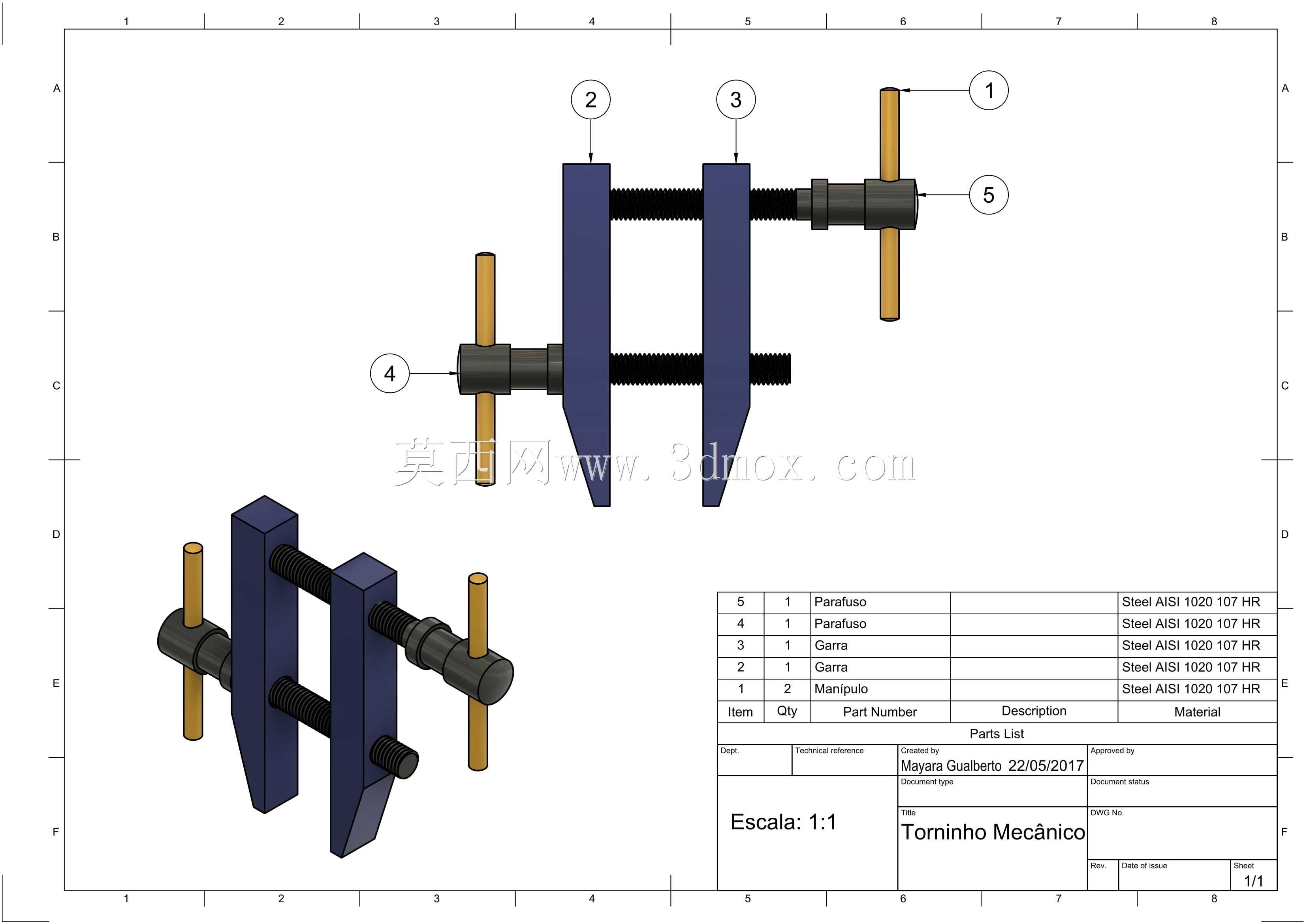

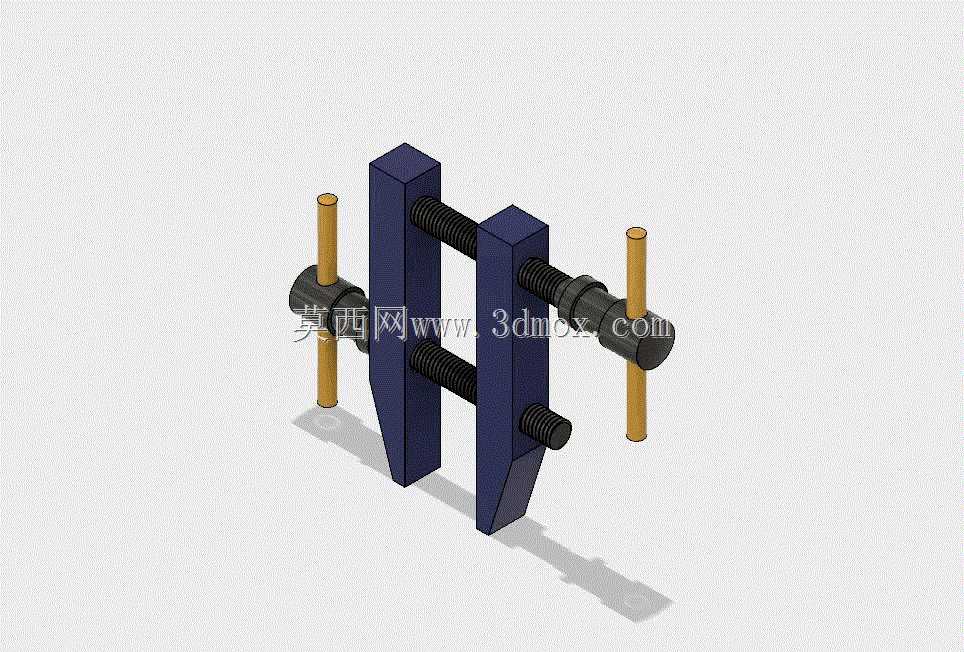

　　这类平行双螺杆夹持器具，在钳工装配、小型工件铣磨定位、管件对接粘接、薄壁件粘接固定场景里使用频率极高，和普通台虎钳的单螺杆驱动结构不同，它采用两根平行排布的传动螺杆配合两个对称夹臂，能在夹持过程中始终保持两个夹口的平行度，不会出现单螺杆虎钳常见的夹臂偏摆、工件夹歪的问题，尤其适合夹持截面为矩形、方形的规则工件，也能适配小直径圆棒类零件的定位作业。从结构设计逻辑来看，两个夹臂的导向孔与螺杆安装孔采用一次装夹镗孔加工，保证螺杆轴线与夹臂夹持面的垂直度，避免螺杆传动过程中出现卡滞、偏磨的问题。两根螺杆的旋向配置为同规格右旋梯形螺纹，传动过程中同步进给，配合夹臂端部的光杆导向柱，能让夹臂在全行程范围内保持稳定的滑动间隙，

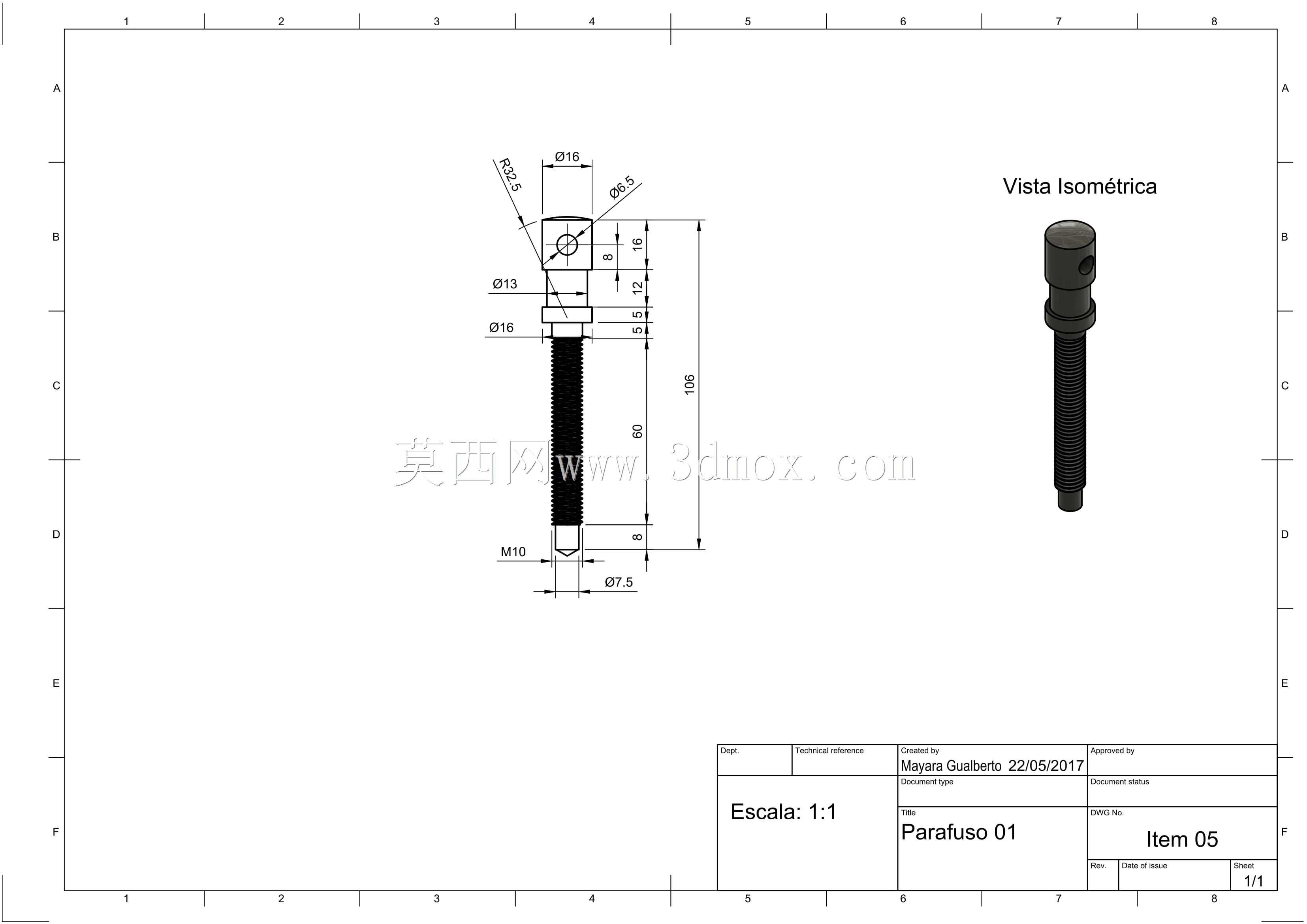

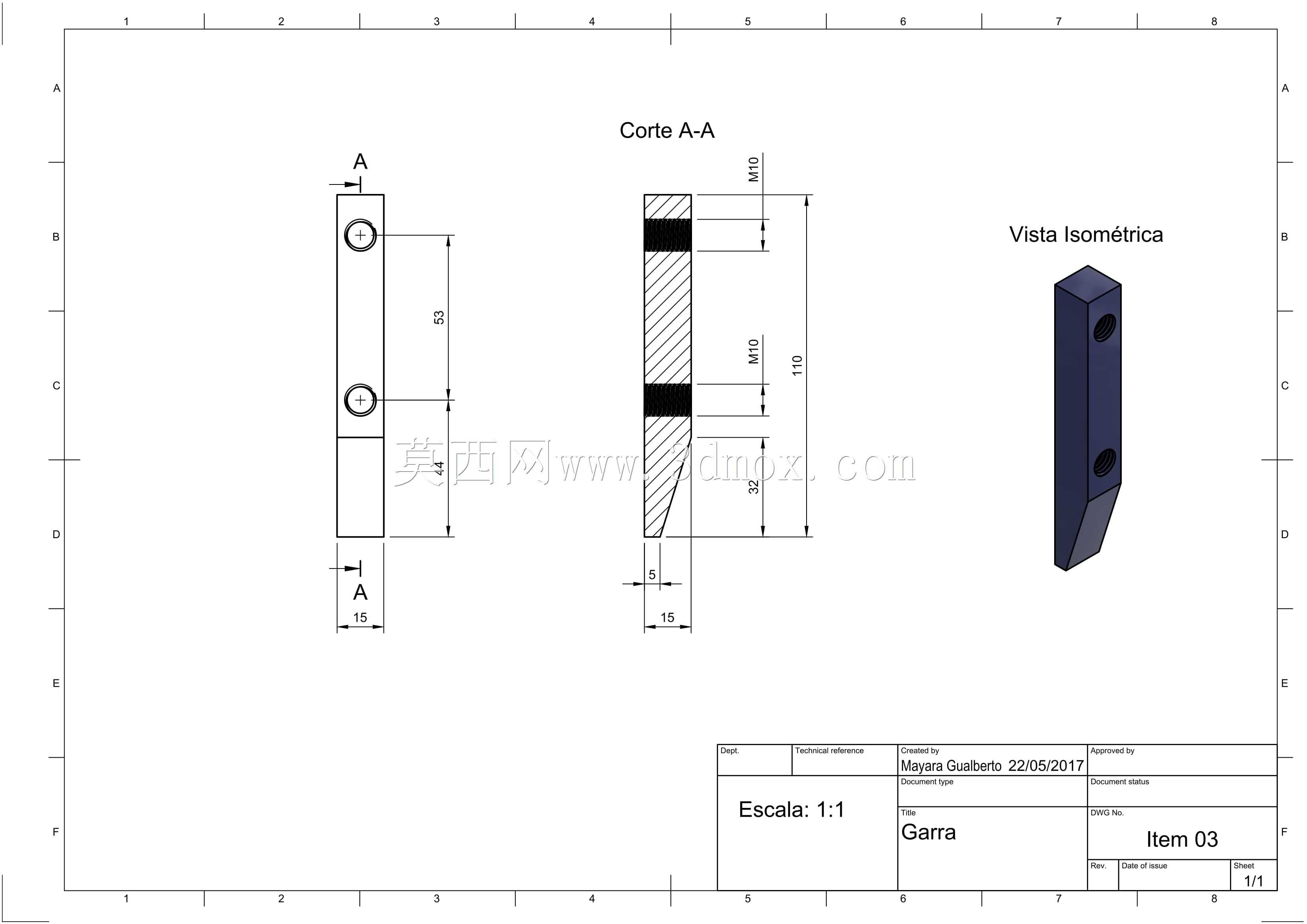

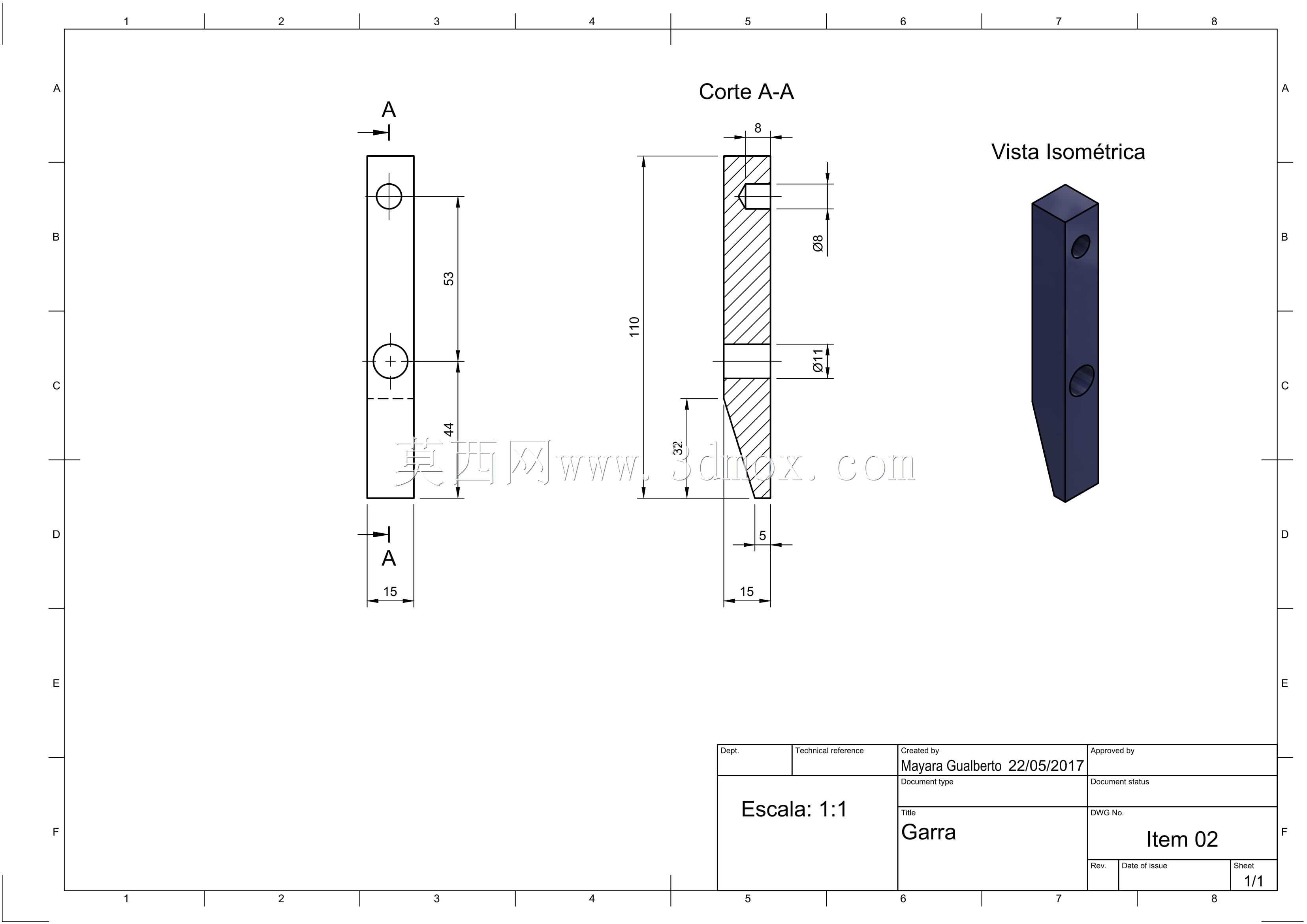

　　不会出现夹臂翘曲的情况。夹臂的夹持面做了直角下沉设计，既可以平夹工件的外平面，也能利用直角边靠住工件的相邻立面，实现工件的快速找正，不需要额外打表找正就能保证工件装夹的垂直度，在小型零件的划线、钻孔、修磨作业中能大幅减少装夹辅助时间。夹臂的外形采用上宽下窄的楔形结构，在保证夹持面足够接触面积的前提下，缩小了下端的结构尺寸，方便在狭窄的装配空间内伸入作业，比如设备内部狭小空间的零件临时固定、管路接头对接时的对位夹紧，都能依靠这种窄边夹臂顺利伸入作业位置。两根螺杆的外端都配置了加长的施力杆插孔，配套的金属施力杆可以根据需要的夹紧力调整插入深度，需要大夹紧力时可以加长力臂，不需要额外加接套管就能满足常规有色金属、塑料件、

　　小型钢件的夹紧需求，同时梯形螺纹的自锁特性可以保证夹紧后不会因为作业振动出现松脱，不需要额外加装锁止结构。导向柱采用光杆冷拉圆钢制作，表面粗糙度控制在Ra1.6以内，和夹臂上的导向孔采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证滑动顺畅，又不会因为间隙过大导致夹臂倾斜。整个夹持器具的安装边界没有额外的固定底座，属于便携式手动夹持工具，不需要固定在工作台面上，可以根据作业需求随时移动位置，在野外抢修、外场装配、多工位流转作业中优势明显，相比固定式台虎钳的使用场景更灵活。夹持行程的设计覆盖了从0到120mm的夹持范围，能满足绝大多数小型机械零件、工艺试件、3D打印样件的装夹需求，夹臂的开口度可以通过两根螺杆同步调整，

　　调整过程中两个夹臂始终保持对称移动，不需要单独调整某一侧的位置，装夹效率比单螺杆侧移式夹具提升近40%。在实际使用中，这类夹具还常被用于粘接作业的工件固定，比如小型结构件的环氧粘接、亚克力件的溶剂粘接，依靠稳定的平行夹紧力能保证粘接面均匀受压，不会因为压力不均导致粘接面错位、胶层厚度不均的问题。夹臂的主体结构采用中碳钢调质处理，硬度控制在HB220-250之间，既有足够的结构刚性，不会在夹紧力作用下出现变形，又有一定的韧性，不会因为意外磕碰出现崩裂。螺杆采用45号钢制作，螺纹表面做了发黑处理，提升防锈能力，日常使用中只需要定期在螺纹和导向柱表面涂抹少量润滑脂，就能保证长期传动顺畅，不会出现锈蚀卡滞的问题。和常见的G字夹相比，这种双螺杆平行夹的夹持力分布更均匀，不会出现G字夹单点施压导致的工件局部变形问题，尤其适合夹持薄壁板材、脆性材料工件，能有效降低装夹导致的工件报废率。
