手动C型螺旋夹紧工装结构设计

　　这款手动螺旋C型夹紧结构，是车间工位、装配现场、维修作业场景中极为常用的夹持类工装，日常作业中可覆盖多类临时固定、工件定位、辅助装夹需求，比如钳工台面上的小型零件锉修、钻孔工序的工件固定，装配环节的零部件对位压合，甚至是家用DIY维修、木工小工件粘接固定场景都能适配，不需要外接动力源，纯手动操作即可完成夹持动作，对作业场地的适配性极强，没有气源、电源的野外临时维修场景也能正常使用。

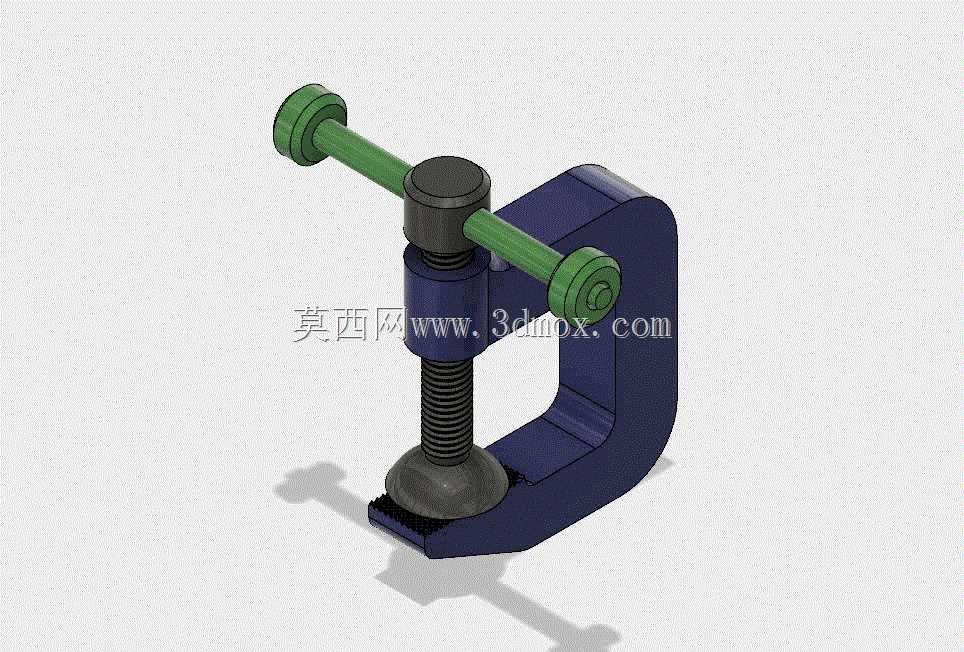

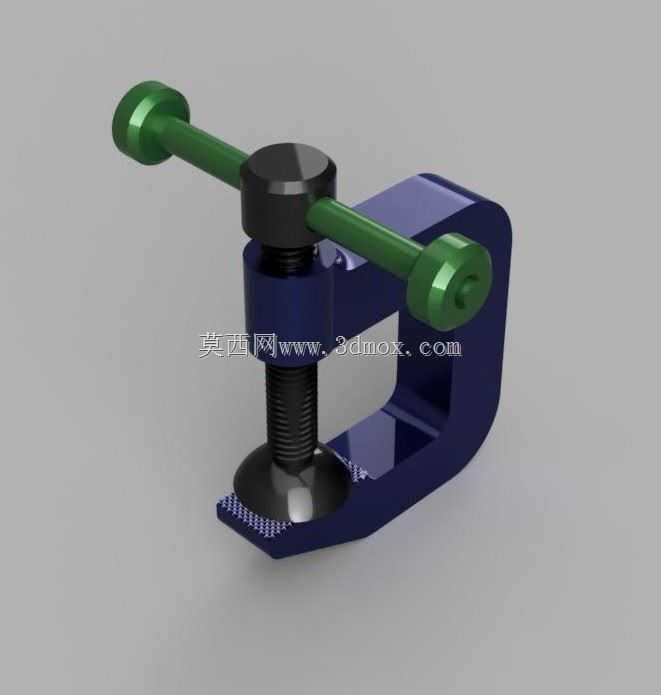

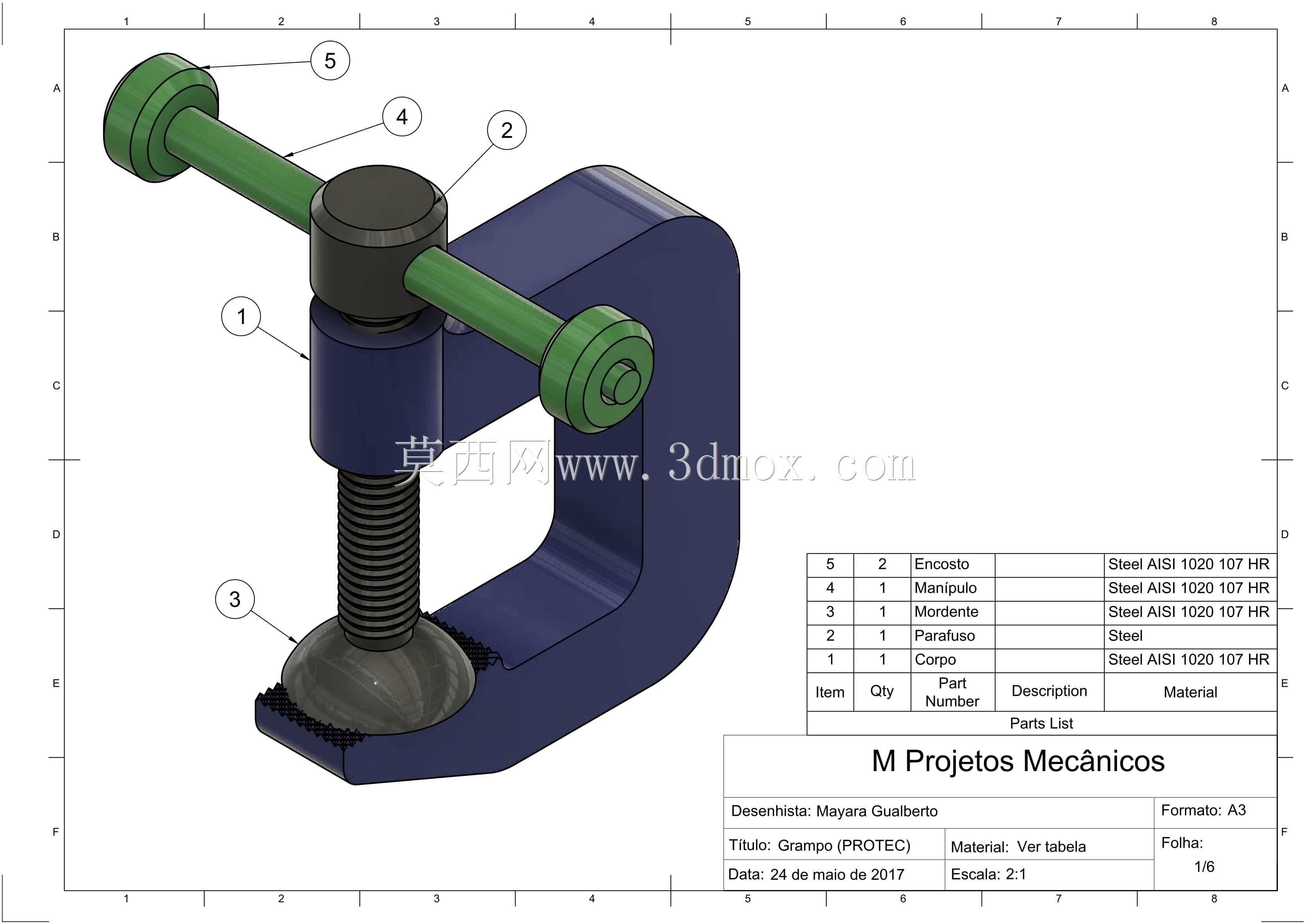

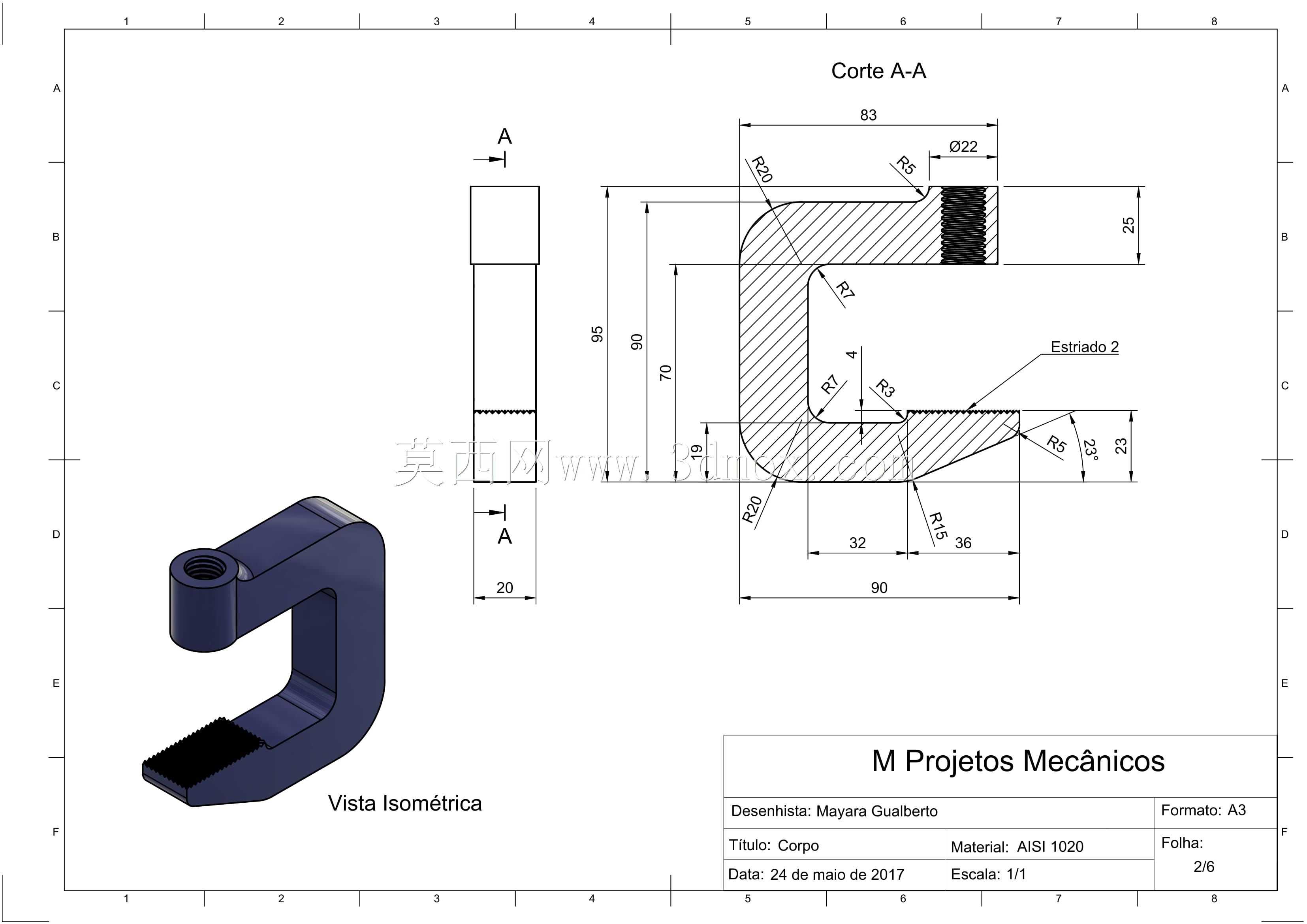

　　从结构设计逻辑来看，整体采用C型开口的框架作为主体承载结构，这种开口式结构的最大优势是可以从工件侧方直接卡入，不需要从工件端部穿套，对于板类、块类、框架类工件的夹持适配性更好，不会受工件长度方向尺寸的限制，只要工件厚度在夹持行程范围内，都可以快速完成装夹。主体框架采用一体式弯折成型的结构设计，避免了拼接结构带来的连接间隙与强度薄弱点，夹持受力时框架的形变控制在合理范围内，不会因为夹紧力过大出现框架张口变形导致夹持失效的问题。

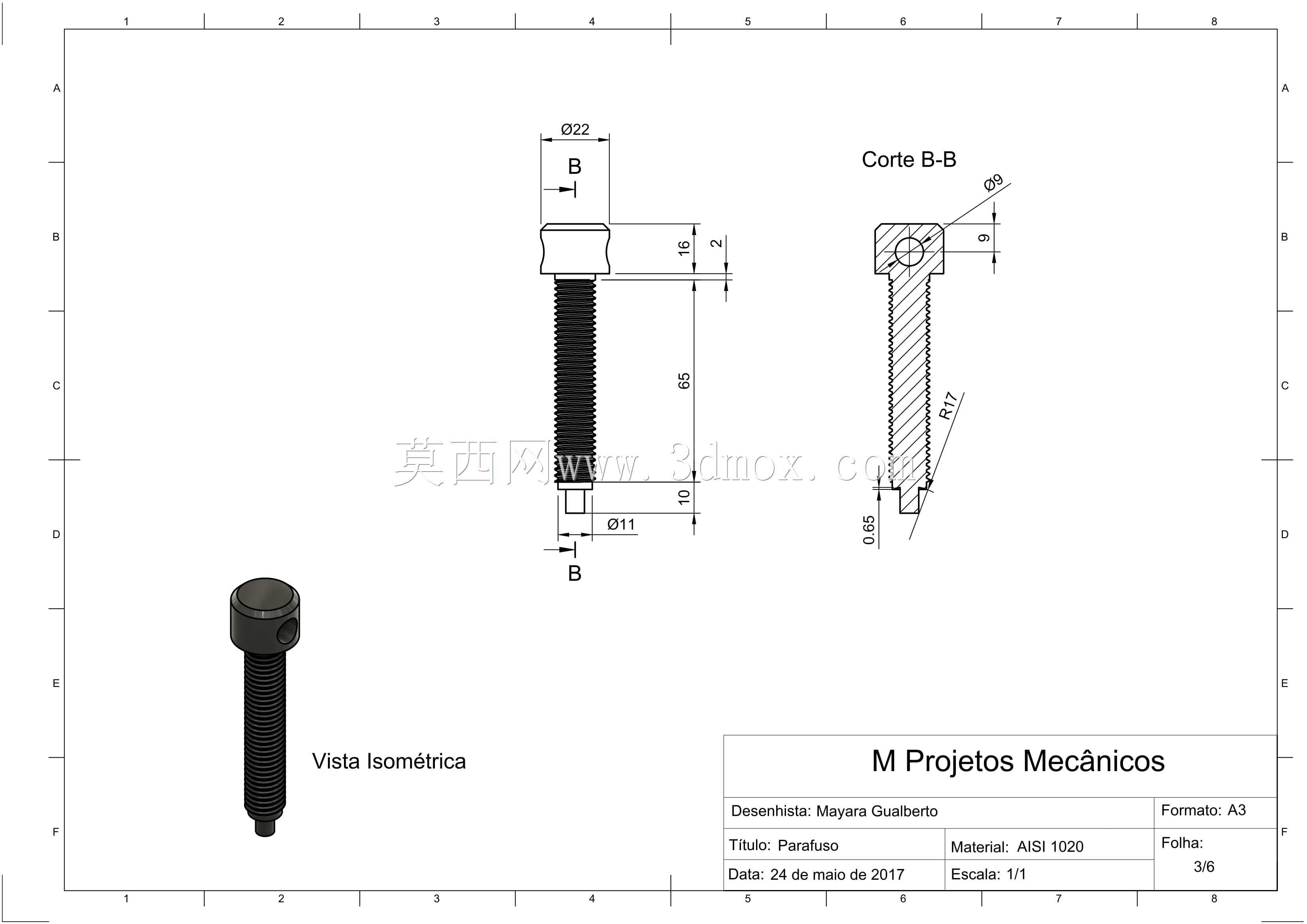

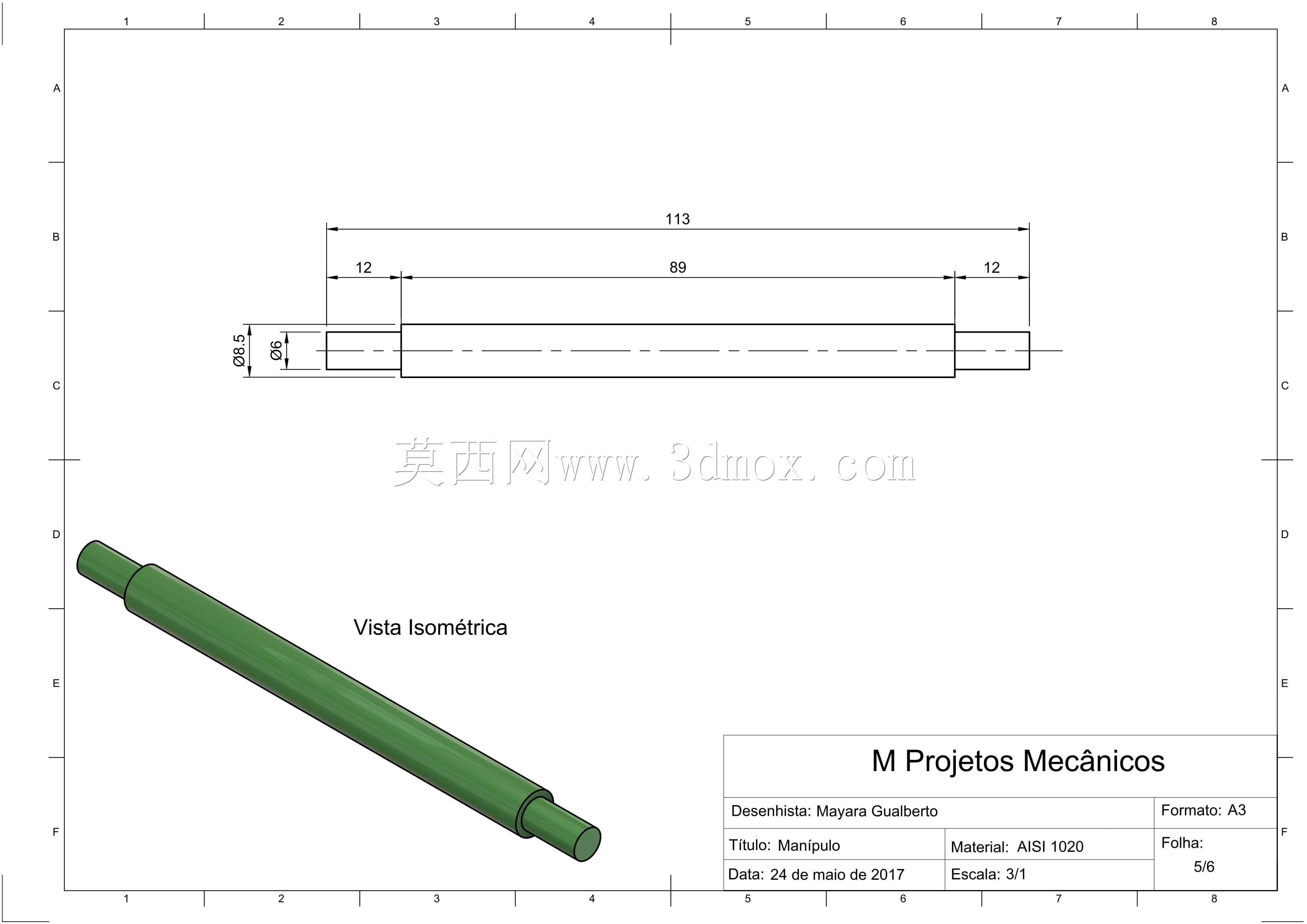

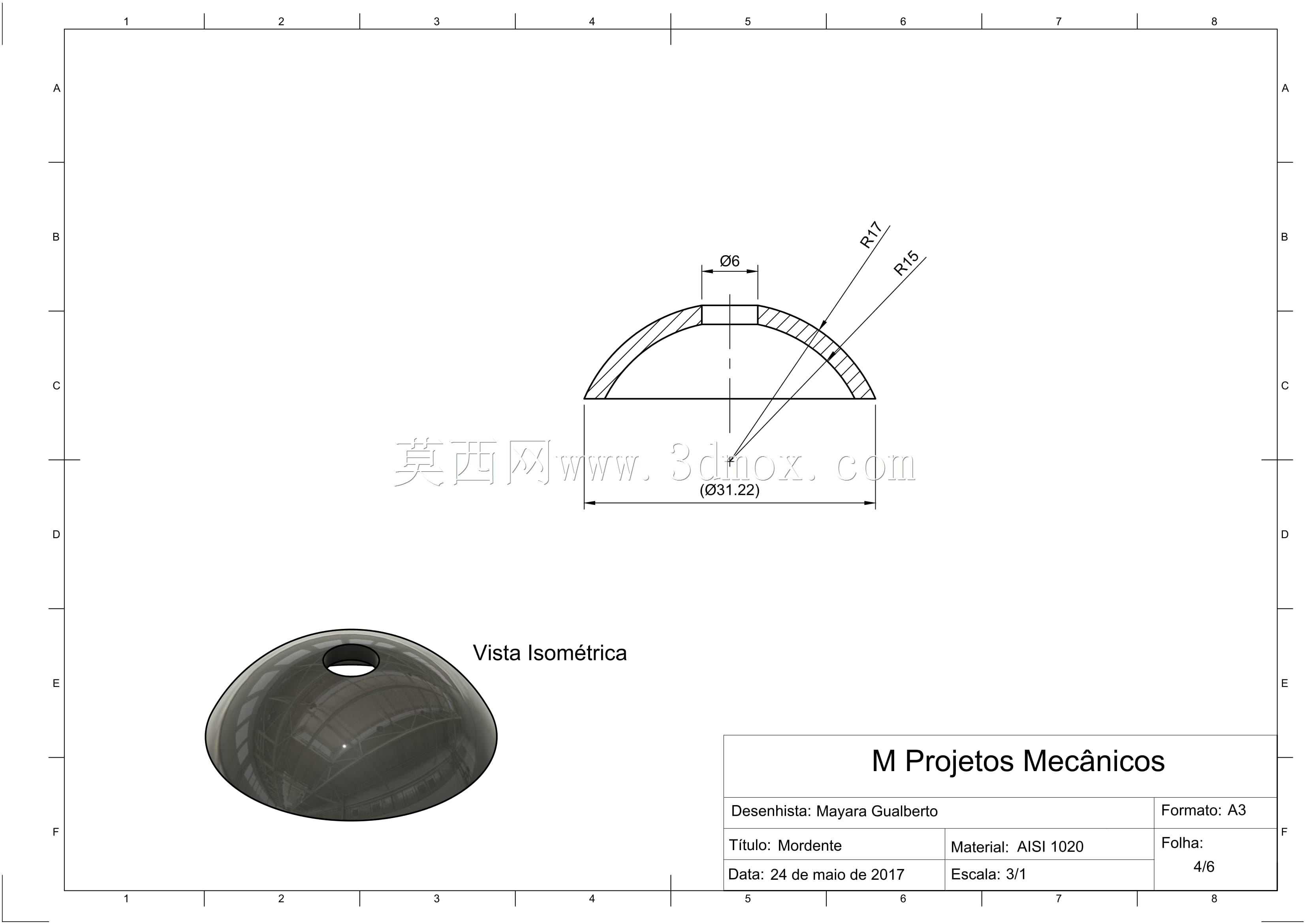

　　核心的施力结构采用梯形螺纹传动的螺杆组件，梯形螺纹的传动效率适中，自锁性能优异，当手动拧紧到合适夹持力后，螺杆不会因为作业过程中的振动出现自行回松退转的情况，能够持续保持稳定的夹持力，不需要额外增加防松锁止结构，简化了整体结构的同时提升了使用可靠性。螺杆顶端的操作杆采用横向穿装的T型结构，操作时可以双手同时施力，也可以根据需要套入加力杆来增大夹紧力，适配不同夹持力需求的作业场景；螺杆底端的压头采用球面活动连接结构，压合接触工件时可以自适应工件表面的角度偏差，即使工件被夹持面存在轻微的倾斜，压头也能自动贴合工件表面，不会出现点接触压伤工件表面、或者夹持力偏斜导致工件移位的问题，压头端面做了防滑纹理处理，夹持光滑表面工件时也能提供足够的摩擦力，避免工件受力滑脱。

　　从安装与尺寸边界来看，这款C型夹的整体外轮廓尺寸适配常规工位的收纳需求，开口深度与最大夹持行程覆盖了日常80%以上的小型工件夹持需求，不需要额外的安装固定，直接手持放置到需要夹持的位置即可使用，自身重量控制在手动搬运的舒适范围内，单手握持即可完成对位、拧紧的全流程操作，长时间手持作业也不会有过重的负担。框架的背部做了加厚处理，当需要把夹钳临时固定在工作台边缘作为辅助定位点时，背部的平面可以稳定贴合台边，不会出现晃动偏移。

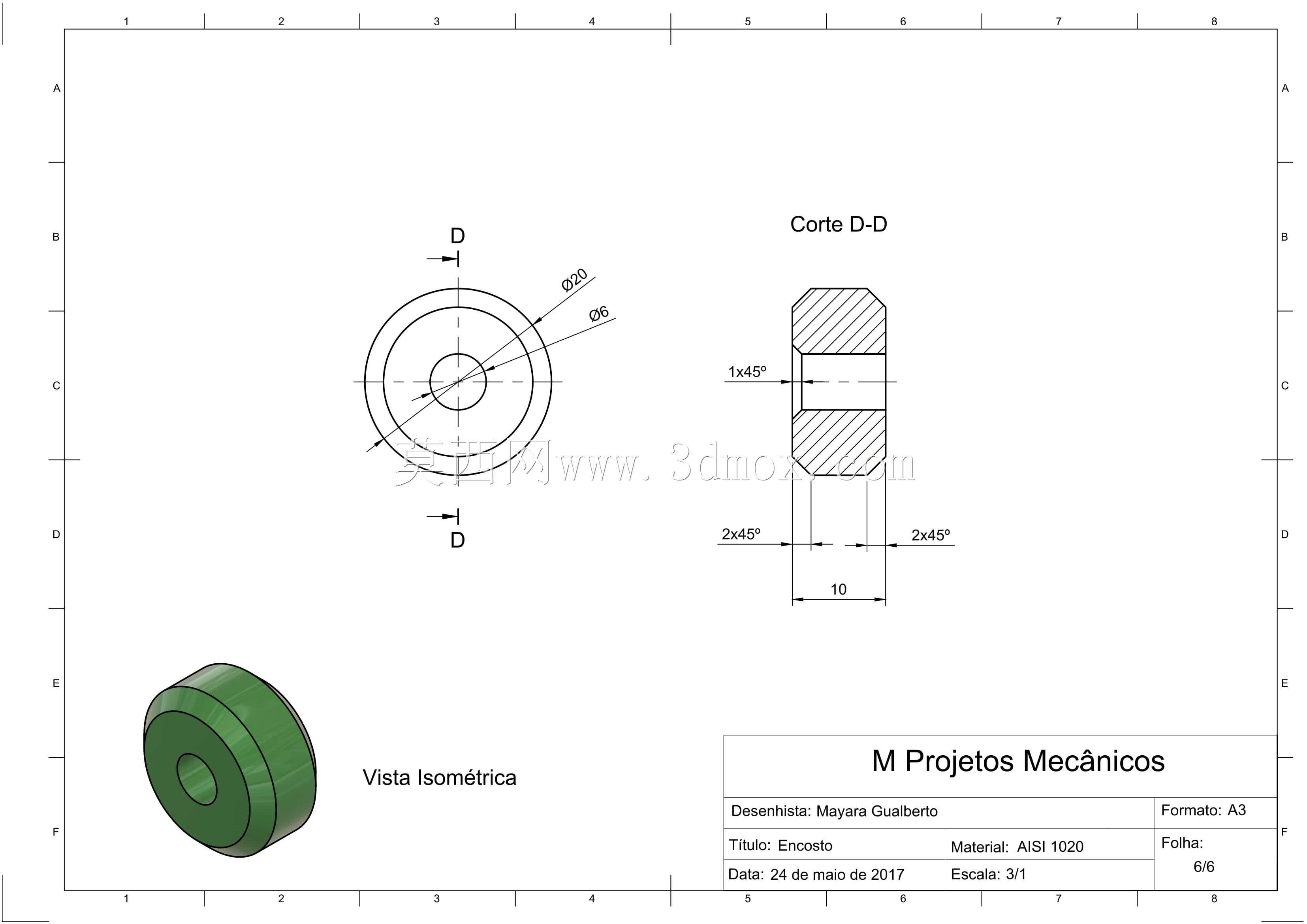

　　在实际使用的功能特性上，这款夹紧结构没有复杂的传动部件，日常维护只需要定期在螺纹部位涂抹少量润滑脂，就能保证螺杆转动顺畅，长期使用也不会出现卡滞、锈蚀的问题，使用寿命远高于普通冲压薄板制作的简易夹钳。螺杆的行程设计预留了足够的空程区间，张开到最大开口位置时螺杆不会从框架上脱出，避免了日常使用中零件散落丢失的问题；操作杆的两端做了加大的挡边设计，转动施力时手部不会从杆端滑脱，操作手感更稳定。针对不同的作业场景，这款夹钳既可以作为单独的夹持工具使用，也可以多个组合使用，完成长条形工件的多点位固定，或者配合焊接工装、钻孔工装作为辅助压紧组件使用，适配性极强。

　　设计过程中针对受力薄弱点做了针对性的加强，C型框架的弯折转角位置做了圆弧过渡处理，避免了直角弯折带来的应力集中问题，当承受最大夹持力时，转角位置的应力分布均匀，不会出现应力断裂的风险；螺杆与框架配合的螺纹孔部位做了加厚凸台设计，螺纹啮合长度足够，频繁拧紧拧松也不会出现螺纹滑牙的问题，能够承受反复装夹的使用强度。压头与螺杆的连接部位做了防脱设计，压头可以灵活转动但不会从螺杆端脱落，日常使用不需要担心零件脱落遗失。整体结构没有易损的小零件，即使在多尘、有少量切削液飞溅的车间环境中使用，也不会因为杂物进入结构内部导致功能失效，环境适应性极强。
