汽车用带座补偿轴承座三维结构设计

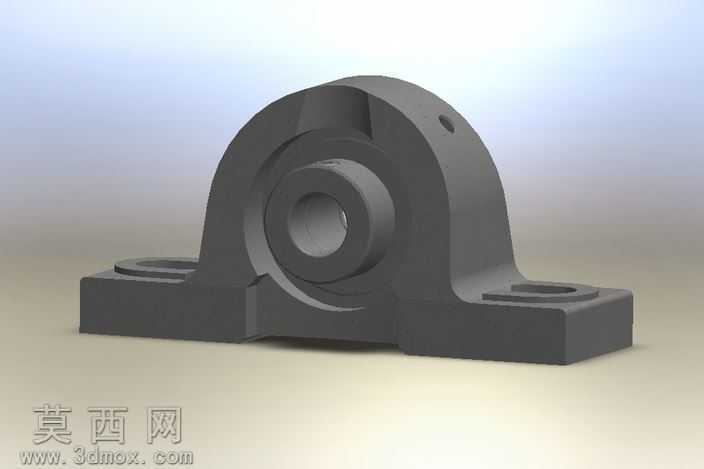

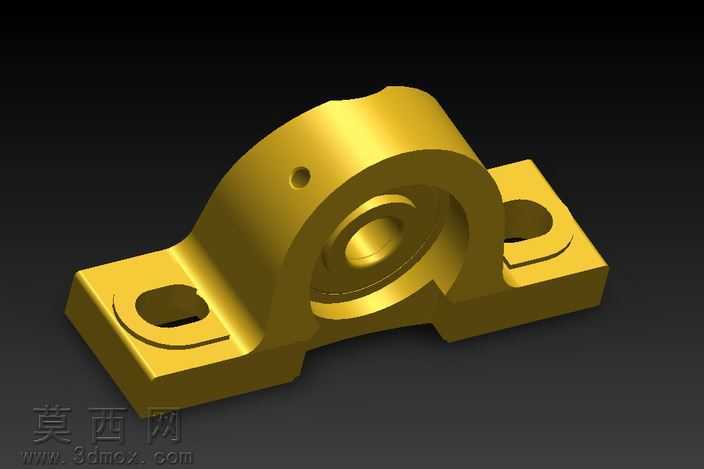

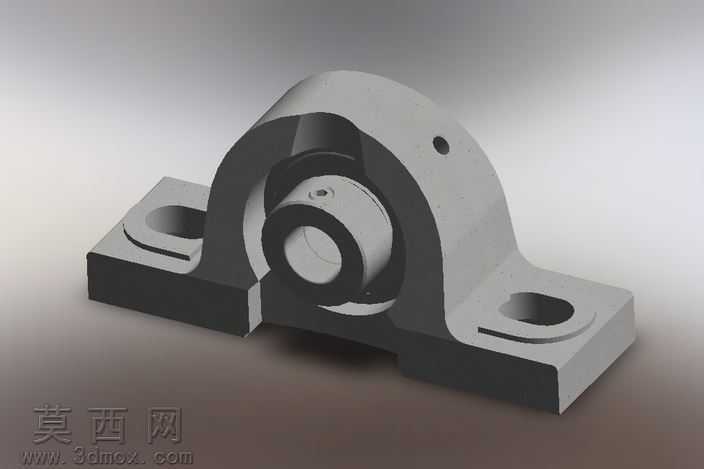

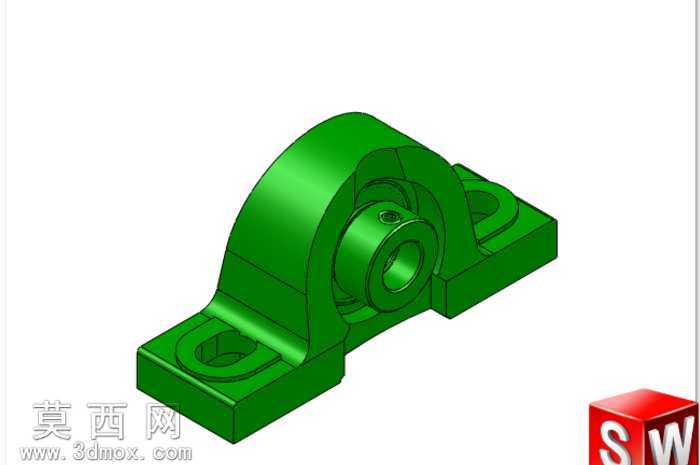

本作品为汽车配套使用的自补偿式带座轴承支撑结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差规范，完整还原了部件的所有装配与结构细节。模型整体采用一体式铸造型腔结构设计，主体为拱形上盖与双侧安装底座一体化成型的结构，建模时通过拉伸、凸台放样、圆角过渡等特征命令，精准还原了铸件的圆滑过渡曲面，避免应力集中的结构设计完全符合汽车零部件的强度设计要求。中间的轴承安装位采用同轴心凸台定位结构，建模时严格保证内孔的圆柱度公差，顶部设置的注油孔特征采用螺旋线配合扫描切除完成内螺纹建模，可直观呈现润滑通道的完整走向。双侧安装底座设计有沉头安装孔，建模时通过异形孔向导精准生成沉孔与螺栓过孔的同轴结构，底座与拱形主体的衔接处采用渐变圆角过渡，还原了铸造工艺的拔模斜度特征，保证模型可直接对接铸造工艺开模需求。渲染阶段采用亮绿色工程塑料质感材质模拟成品的喷塑表面效果，通过环境光遮蔽与漫反射参数调整，清晰呈现各结构面的衔接关系，所有配合面均做了贴合校验，不存在特征干涉问题。设计思路围绕汽车传动系统的轴承补偿需求展开，整体结构可实现轴承运转过程中的微量位移补偿，抵消传动过程中的轴向与径向窜动，降低运转噪音与磨损速率，安装底座的对称式设计可适配多种安装工位，拱形上盖的加厚结构可提升整体抗冲击载荷能力，模型所有特征均保留完整建模历史，可根据实际使用需求修改安装孔距、轴承内径、整体高度等核心参数，适配不同车型的安装空间要求，结构设计兼顾了安装便捷性与运转稳定性，可直接用于汽车传动系统的装配仿真、工况模拟以及后续的工程图纸输出。
