科伦特ASA40双排链条链节传动构件

　　在各类工业传动、物料输送场景中，链传动凭借不打滑、传动比准确、适配多尘潮湿恶劣工况的特性，始终是重载动力传递、长距离输送机构的核心选择，而链节作为链条的基础组成单元，其结构精度、配合公差直接决定整条链条的使用寿命与运行稳定性。本次涉及的这款链节构件，对应ASA40标准规格，属于双排链条的内链节单元，是组成整根双排滚子链的核心拼接部件。从实际应用场景来看，这类链节广泛适配轻工生产线的输送机构、农业机械的动力传递单元、小型机床的进给传动系统、物流分拣线的重载输送段，在低速重载、传动中心距较大的工况下，相比带传动能承受更高的瞬时冲击载荷，相比齿轮传动对安装同轴度的容错率更高，不需要严格的密闭润滑腔也能维持长期运行。从结构设计思路来看，

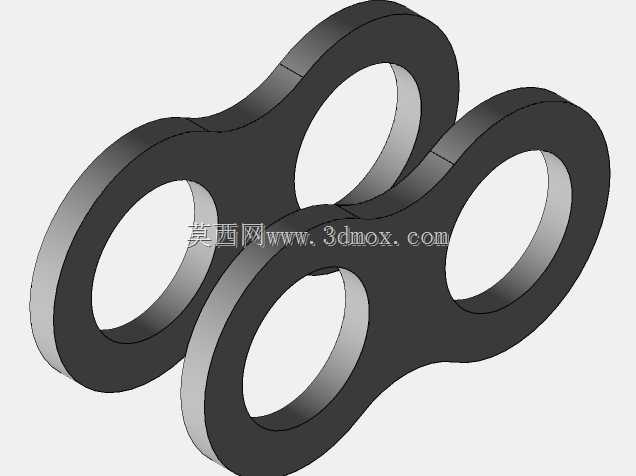

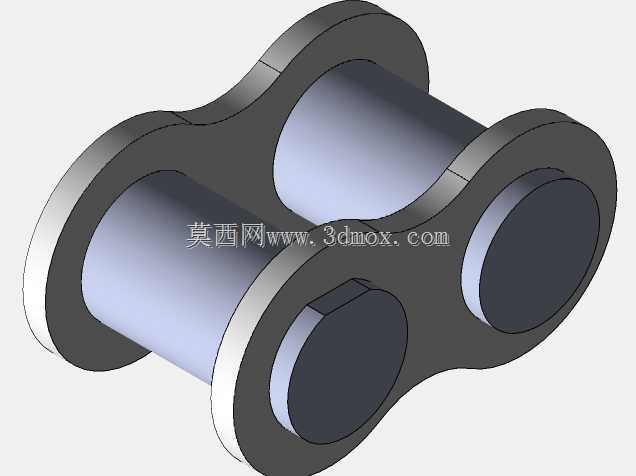

　　这款链节采用两片对称冲压成型的内链板，搭配两个过盈压装的套筒，套筒外可套装对应规格的滚子，套筒内孔用于穿入销轴与相邻外链节形成铰接副。链板采用8字形的等强度轮廓设计，并非随意的曲面造型，这种轮廓是基于链板受拉时的应力分布优化而来，在保证链板各个截面抗拉强度一致的前提下，尽可能去除冗余材料，降低链节自身的转动惯量，减少链条高速运行时的多边形效应带来的冲击振动。链板的开孔位置经过同轴度公差约束，两个套筒安装孔的中心距严格匹配ASA40标准的节距要求，孔的圆柱度公差控制在IT7级以内，保证套筒压装后不会出现偏斜，避免后续链条组装后出现卡滞、偏磨的问题。套筒与链板的过盈配合量经过反复校核，过盈量太小会在链条受拉时出现套筒转动、松脱的问题，

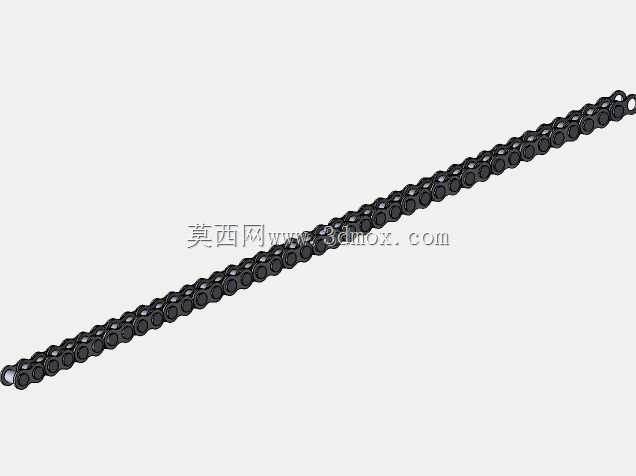

　　过盈量太大会导致链板冲压孔周边出现应力集中，长期受交变载荷时容易出现链板开裂的失效形式。从安装边界与尺寸适配来看，这款链节的节距、套筒外径、内节内宽尺寸完全匹配对应规格的链条标准，组装时相邻外链节的销轴穿过套筒内孔后，两端与外链板铆接固定，形成可灵活转动的铰接结构，整根链条组装后可与对应节距的链轮轮齿精准啮合，啮合时滚子与链轮齿面形成滚动摩擦，大幅降低传动过程中的磨损量。在实际选型使用时，需要注意该链节组成的链条最小弯曲半径匹配对应链轮的最小分度圆直径，安装时要保证两个配对链轮的共面度，避免链条运行时出现侧向偏移，导致链板与链轮齿侧发生异常磨损。日常维护中，套筒与销轴的铰接间隙是判断链条磨损伸长量的核心指标，当间隙超过标准允许值时，

　　就需要更换对应链节或者整根链条，避免跳齿、断链的故障发生。从建模逻辑来看，构建这个链节模型时，首先要依据标准确定节距、链板厚度、套筒长度与内外径的核心参数，先绘制单侧链板的8字形轮廓，通过拉伸生成链板实体，再基于两个孔的中心位置绘制套筒的回转截面，旋转生成套筒实体后，通过装配约束将两个套筒与链板的孔位对齐，再镜像生成另一侧的内链板，最后校验各个配合面的干涉情况，保证压装位置的配合尺寸符合公差要求，模型的各个倒角、圆角细节也要还原实际加工的工艺特征，比如链板外缘的冲压圆角、套筒两端的导入倒角，这些细节虽然不影响整体尺寸，但在后续做装配仿真、运动学分析时，会直接影响接触算法的计算准确性，避免出现仿真时的应力集中误判。
