144x47规格槽式安装传感承载壳体结构

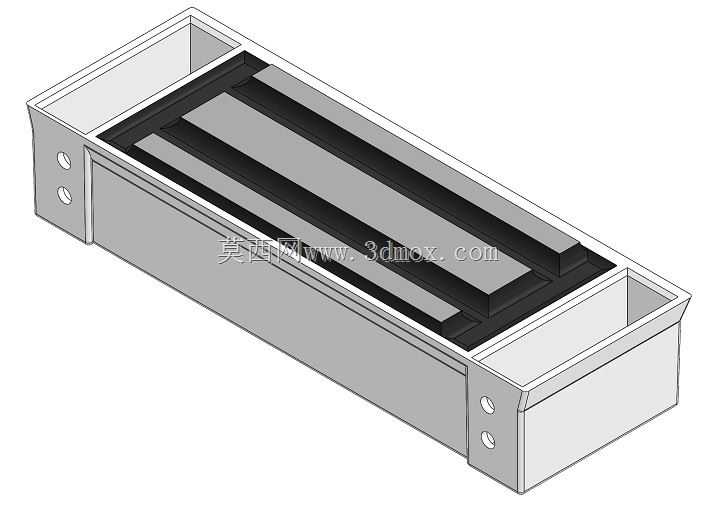

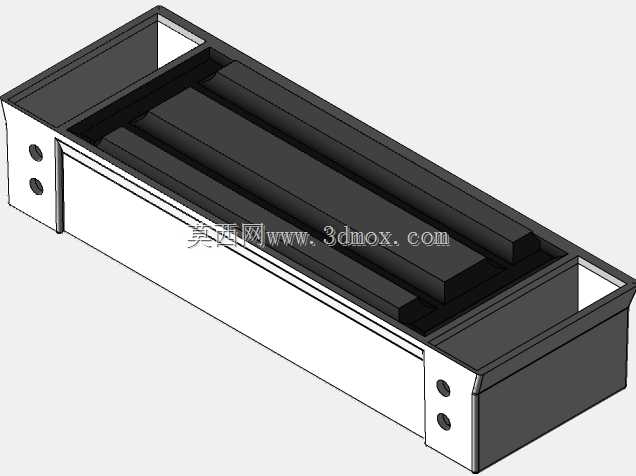

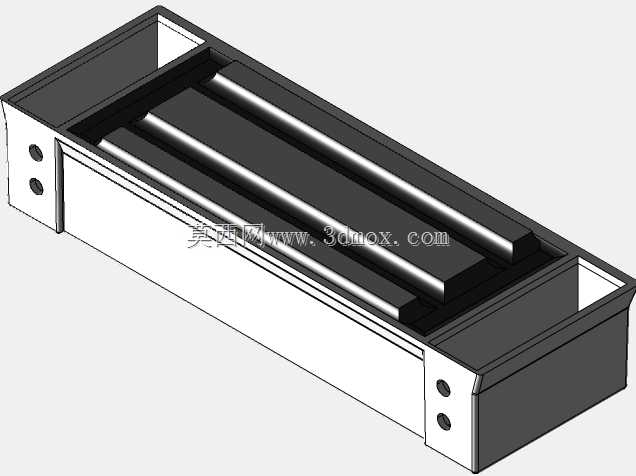

　　在工业传感检测类设备的集成安装场景里，这类槽式承载壳体是很多线性检测、位置反馈类传感单元的核心安装载体，日常在自动化产线的位置校验工位、物流分拣的物料到位检测模组、小型设备的开合状态反馈组件里都能见到这类结构的身影，它的核心作用是给内部的敏感传感元件提供稳定的安装基准，同时隔绝外部的轻微磕碰、粉尘附着对传感精度的干扰，避免内部元件直接暴露在设备运行的复杂环境里。从结构设计的逻辑来看，整个壳体采用钣金折弯一体成型的思路，主体腔体为长条形开放槽结构，内部预留了三层平行的安装卡位，不同卡位可以对应放置传感PCB板、缓冲减震泡棉、屏蔽金属片这几类不同功能的组件，卡位的凸起边是折弯时直接冲压成型的，不需要额外加装支撑条，

　　既减少了装配时的零件数量，也能保证各个安装位的平行度公差控制在合理范围内，避免因为安装基面倾斜导致传感元件的检测角度出现偏差。壳体两侧的端板位置预留了两对沉头安装孔，孔位的中心距和腔体的宽度方向做了对称设计，安装时不管是从正面锁付螺丝还是从背面穿装固定，都能保证壳体的安装平面和设备安装面完全贴合，不会出现单侧翘起的问题，沉头孔的深度刚好匹配常用的M3平头螺丝，锁付后螺丝头不会突出端板表面，不会和周边的其他设备组件产生干涉。外形尺寸上标注的144x47mm是整体的外轮廓边界，长度方向144mm的尺寸刚好适配多数常用的长条形线性传感单元的长度，不会因为腔体过短挤压内部元件的走线空间，也不会因为腔体过长导致安装时占用多余的设备布局空间，

　　宽度方向47mm的尺寸预留了足够的侧边余量，内部放置完传感元件后，侧边还能留出3mm左右的空间用来走屏蔽线和供电引线，避免引线被壳体边压破绝缘层。腔体的深度设计也做了针对性考量，内部安装完传感元件和上盖后，元件表面和上盖之间会留出1mm左右的间隙，不会因为加工公差导致上盖压到敏感元件的表面，同时槽体的折边做了小角度的外翻处理，装配上盖时可以起到导向作用，不需要反复对位就能把上盖卡入槽体的边缘，提升装配的效率。在实际选型使用的时候，这类壳体可以直接适配非接触式的光电传感单元、磁敏传感单元的安装需求，不需要额外再做结构修改，两侧的安装孔位可以直接固定在设备的型材支架或者钣金安装面上，对于需要做传感单元替换的场景，

　　只需要拆开上盖就能更换内部的传感板，不需要把整个壳体从设备上拆下来，后期维护的便捷性很高。设计的时候也考虑到了批量加工的工艺性，整个壳体的折弯工序只有六次，没有复杂的冲压异形结构，普通的数控折弯机就能完成加工，板材选用常用的冷轧钢板就可以满足强度需求，加工完成后做喷塑处理就能达到基础的防锈和绝缘效果，不需要做特殊的表面处理，能有效控制批量生产的成本。另外在腔体的两端位置，特意留了引线缺口，装配的时候传感单元的引线可以直接从缺口位置引出，不需要在壳体上额外钻孔走线，缺口的边缘做了圆角处理，不会划伤引线的外皮，长期使用也不会出现引线绝缘层破损的问题。槽体内部的卡位凸起高度做了统一控制，每个卡位的高度差刚好匹配常规PCB板的厚度加缓冲垫的厚度，安装时只需要把PCB板顺着卡位滑入腔体就能完成定位，不需要额外打胶或者加支撑柱，减少了装配时的辅料使用，也能避免胶层挥发的物质长期附着在传感元件表面影响检测精度。
