滚轮摆杆式行程限位检测装置

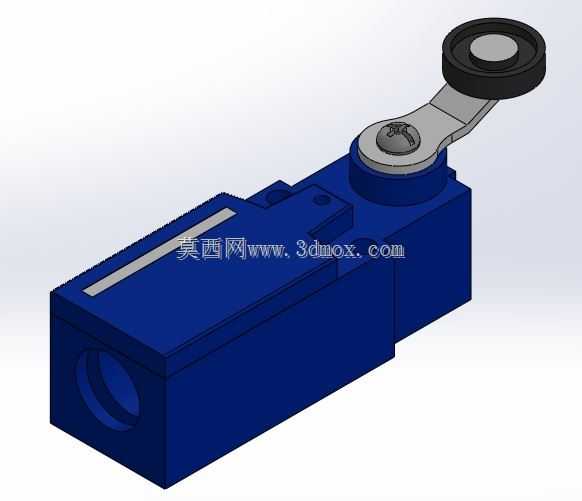

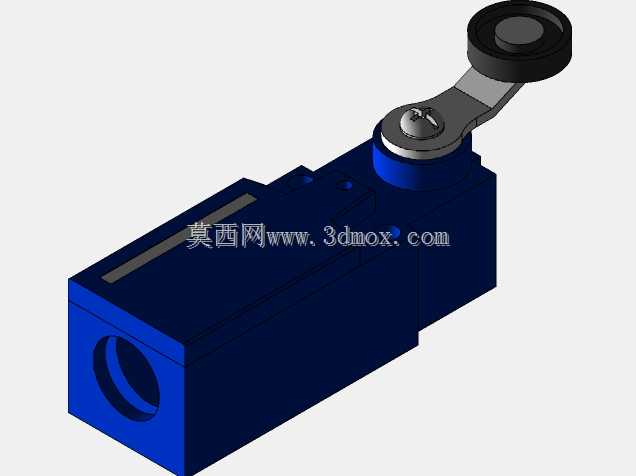

　　在自动化生产线、机床设备、输送系统的点位控制环节里，这类带滚轮摆杆的行程检测部件是触发频次极高的底层检测元件，它不需要额外的供电触发逻辑，完全依靠机械结构的物理接触完成位置信号的通断反馈，在强电磁干扰、粉尘油污的车间环境里，可靠性远高于非接触式的光电检测元件。从结构设计逻辑来看，主体采用矩形压铸壳体作为承载基础，壳体侧面预留的穿线孔可以直接对接设备的走线软管，防护等级可以满足常规车间的飞溅液体、粉尘侵入防护要求，壳体上的长条形标识槽可以粘贴点位编号标签，方便后期设备维护时快速识别点位。摆杆部分采用弯折式金属臂结构，末端的滚轮采用耐磨工程塑料材质，接触被检测部件时可以通过滚动摩擦降低接触磨损，避免长期反复撞击导致摆杆变形或者滚轮碎裂，

　　摆杆与主体的转轴位置做了密封处理，防止金属碎屑、油污进入转轴内部造成卡滞，导致信号触发失效。实际安装时，这类部件的安装边界需要提前在设备机架上预留对应的安装孔位，主体的矩形结构可以直接贴装在型材或者钢板的安装面上，不需要额外的转接支架，摆杆的触发角度覆盖了正向、侧向的一定触碰范围，即使被检测部件的运动轨迹存在少量偏移，也能通过滚轮的接触顺利触发信号，不会出现漏触发的问题。在设备的实际运行场景里，这类部件常被用在气缸的行程端点检测、移动工作台的极限位置限位、安全门的闭合状态检测、输送线的工件到位检测环节，它的信号输出是无源干接点形式，可以直接对接PLC的输入模块，不需要额外的信号转换模块，接线逻辑简单，后期故障排查难度低。

　　设计这类部件的三维模型时，需要重点关注摆杆的转动行程范围，确保摆杆在最大触发角度下不会与壳体发生干涉，同时滚轮的安装高度要匹配被检测部件的触碰高度，避免出现触碰压力过大导致摆杆弯曲，或者触碰量不足导致信号无法触发的问题。壳体的内部腔体预留了足够的空间放置触点组件，转轴位置的密封槽尺寸要匹配对应的密封圈规格，穿线孔的内螺纹尺寸要和常用的电缆防水接头规格匹配，安装孔的间距要符合行业通用的安装尺寸标准，确保用户拿到模型后可以直接导出工程图用于安装板的孔位加工，不需要二次调整尺寸。摆杆的金属臂厚度要满足反复撞击的强度要求，同时要控制整体重量，避免摆杆自身惯性过大导致设备振动时出现误触发的情况，滚轮的转动阻尼要适中，

　　既不能过松导致滚轮随意晃动，也不能过紧导致接触被检测部件时出现滑动摩擦。在不同的应用场景里，这类部件的摆杆长度可以根据实际检测距离做调整，但主体的安装尺寸保持统一，这样可以在同一条生产线上通用安装孔位，减少备件的储备种类。对于设备维护人员来说，这类部件的故障点大多集中在摆杆卡滞、滚轮磨损、触点氧化这几个位置，三维模型在设计时如果预留了部件的拆分结构，就可以直接用于生成维修拆解示意图，帮助维护人员快速掌握部件的拆装顺序，减少设备停机维护的时间。在做设备的三维布局时，这类检测元件的摆放位置要避开设备的运动部件干涉区域，同时要预留足够的接线空间，确保电缆弯曲半径符合要求，不会因为电缆拉扯导致部件移位，影响触发精度。
