仿生飞翼式概念航空飞行器结构设计

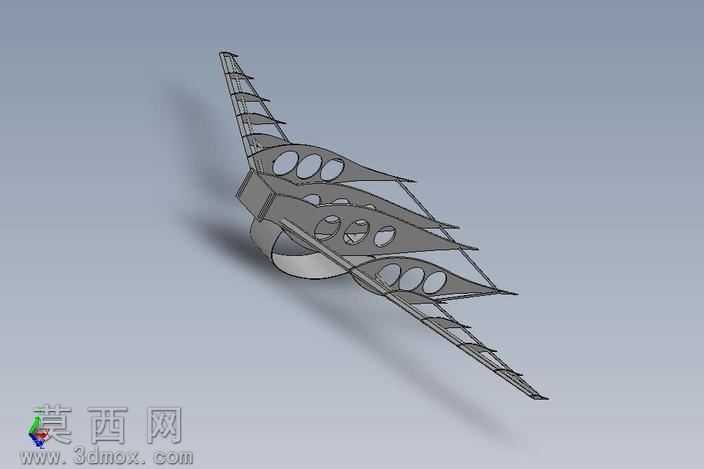

本作品为仿生飞翼布局的概念航空飞行器三维结构设计，整体建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先勾勒整机气动轮廓骨架，再逐步拆分细化各分段结构，保证整体气动外形的流畅性与结构合理性。建模阶段首先绘制整机的中心对称基准面，以中心轴线为核心搭建左右对称的翼身融合主体，主体部分采用一体化流线型曲面建模，通过多组引导线放样生成顺滑的翼身过渡曲面，消除传统机身与机翼衔接处的气动阻力死角。机身主体区域开设多组圆形减重孔，孔位排布经过结构受力校验，在保证整体结构刚度的前提下最大化降低机身自重，减重孔边缘均做倒圆角处理，避免应力集中导致的结构疲劳问题。两侧翼面采用分段式阶梯结构设计，每段翼肋通过参数化阵列生成，翼肋之间保留镂空结构，既模拟了生物飞翼的肌理特征，也进一步降低了翼面结构重量，翼尖部分做收窄渐薄处理，优化翼尖涡流的气动影响。材质渲染阶段，主体结构赋予哑光银灰色航空铝合金材质，调整材质的金属度与粗糙度参数，还原航空铝材的细腻磨砂质感，翼面边缘添加轻微的倒角高光，凸显结构的精密加工属性；背景采用浅灰纯色渐变环境，添加柔和的侧上方主光源与底部补光，投射出柔和的软阴影，清晰呈现整机的结构层次与空间立体感。结构设计上采用无尾飞翼布局，整机重心与气动中心经过匹配调校，保证飞行状态下的纵向稳定性，翼身融合的内部预留了充足的机载设备安装空间，镂空翼肋结构可作为燃油存储或机载线路布设的载体，兼顾了气动效率、结构强度与功能拓展性。整体设计将仿生学原理与航空结构设计逻辑相结合，既具备概念设计的视觉创新性，也符合航空结构的工程设计规范，可作为航空概念设计教学、新型飞行器布局验证的参考三维模型。
