拉杆式标准气动执行元件结构设计

　　在轻工包装流水线、小型工装夹具工位、电子元器件分拣设备这类对直线往复驱动有频繁动作需求的场景里，这类拉杆式气动执行元件的出镜率一直很高。不同于液压元件需要配套复杂的油压站与油路密封防护，气动执行元件直接对接工厂常规压缩空气管网即可投入使用，动作响应速度快，介质清洁无油污泄漏风险，很适合食品包装、医药分装这类对生产环境洁净度有要求的工位。

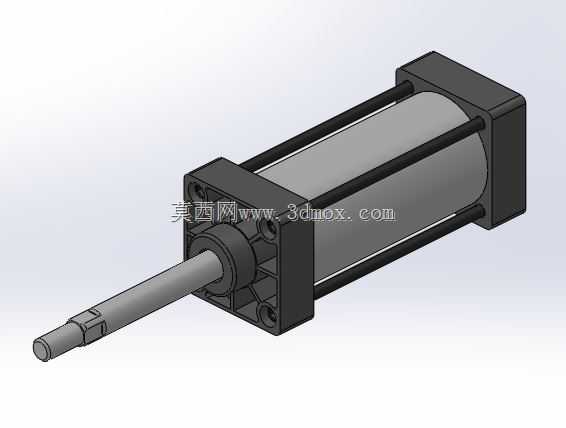

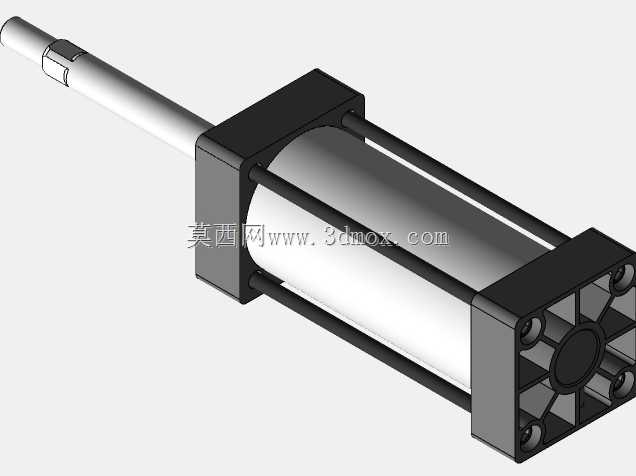

　　从结构设计逻辑来看，这款元件采用了经典的四拉杆锁紧结构，四根平行布置的金属拉杆贯穿前后端盖与缸筒，通过两端的螺纹预紧将缸体牢牢锁合，这种结构的优势在于缸筒受力均匀，端盖与缸筒之间的静密封不会因为单侧受力出现偏载泄漏，同时后期拆解维护时只需松开拉杆螺母即可更换密封件、活塞组件，维护成本远低于一体式铆接缸体的气缸。缸筒采用硬质阳极氧化铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以下，能大幅降低活塞密封圈往复运动的磨损量，延长元件的无故障运行周期。前端盖处集成了导向套与防尘圈结构，导向套采用铜基含油合金材质，既能为活塞杆提供稳定的径向支撑，避免活塞杆伸出时出现径向晃动，又能通过自身含油孔隙储存润滑脂，长期保持活塞杆运动的顺滑度；防尘圈采用双唇口聚氨酯结构，能有效阻挡车间环境里的粉尘、切削碎屑进入缸体内部，避免杂质刮伤缸筒内壁与密封件。活塞杆采用中碳钢调质处理，表面镀硬铬抛光，硬度可达HV600以上，耐磨性能优异，同时镀铬层的防锈能力能适应多湿、多轻微腐蚀的生产环境，活塞杆端部加工有标准外螺纹与扁位，方便连接各类浮动接头、推板、夹具压头，适配不同的执行端安装需求。

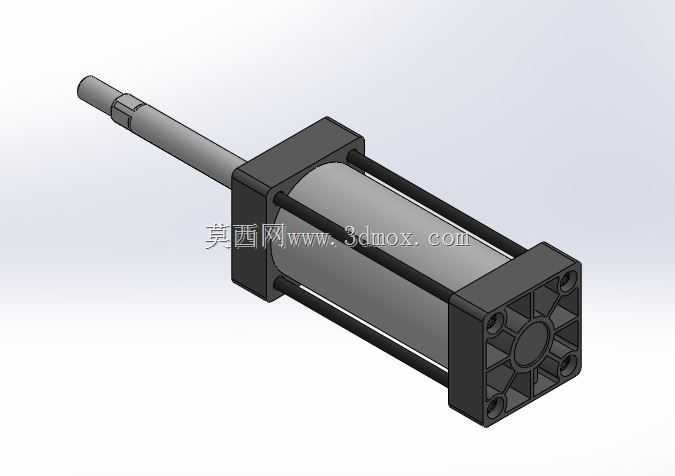

　　从安装边界来看，这款元件的外形轮廓尺寸控制在130mm×90mm×25mm的包络范围内，缸体截面为方形结构，四个端角预留了标准安装孔位，既可以通过前端盖的法兰面直接固定在设备立板上，也能配合脚架附件做卧式安装，还可以搭配中摆轴附件实现小角度摆动驱动，安装适配性较强。设计选型时需要注意，这类气缸的实际输出力需要结合工作气压计算，常规0.5MPa工作气压下，缸径对应的理论推力与拉力要预留15%-20%的安全余量，避免负载过大导致动作卡顿或者推力不足；同时气口位置设置在端盖侧面，采用标准内螺纹气口，对接常规气动快插接头即可，管路布置时要预留足够的弯曲半径，避免气管弯折影响气流通畅。

　　在实际设备调试过程中，这类气动执行元件通常会搭配二位五通电磁阀、节流阀使用，通过调节进出气口的节流阀开度可以平稳控制活塞杆的伸出与缩回速度，避免硬撞击导致工件损伤或者元件本体损坏；如果是用于高精度定位工位，还可以配合磁性开关安装在缸筒外侧的卡槽内，通过检测活塞内置磁环的位置反馈动作信号，实现自动化流程的信号交互。不同于电缸的复杂电控调试，这类气动元件的故障排查非常便捷，出现动作迟缓问题时优先检查气源压力是否达标、管路是否存在泄漏、节流阀是否开度异常，出现爬行问题时检查导向套是否缺油、活塞杆是否受侧向力偏载，日常维护只需定期更换防尘圈与活塞密封件即可，非常适合工厂一线设备维护人员快速上手。

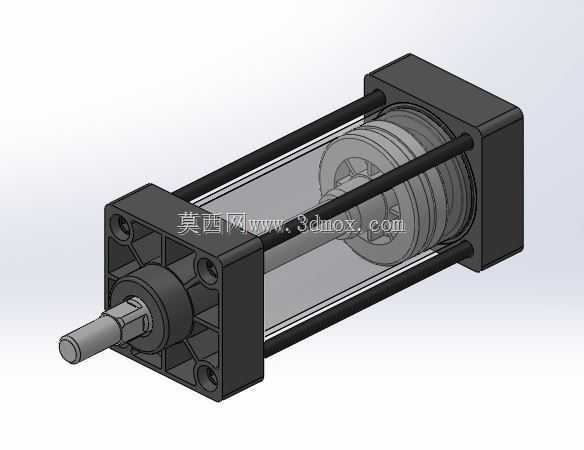

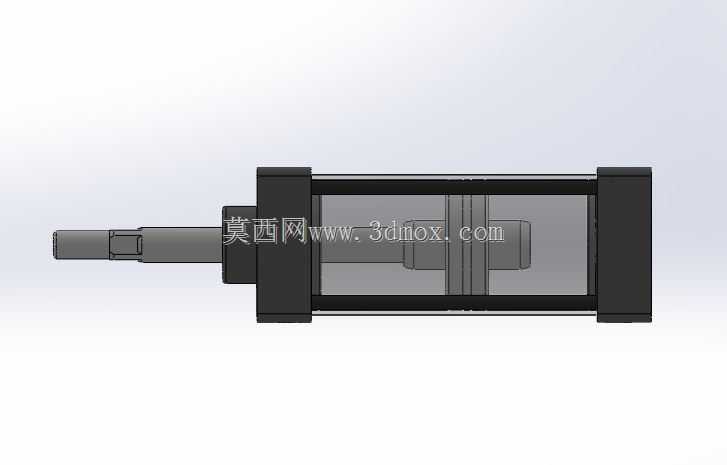

　　从建模细节来看，这款三维模型完整还原了元件的所有装配细节，包括拉杆的螺纹特征、端盖的密封槽结构、活塞杆的端部扁位与螺纹、气口的内螺纹细节，甚至连端盖处的安装孔倒角、拉杆端部的螺母锁紧特征都做了还原，既可以直接用于设备整体装配的干涉检查，也能作为气动元件选型时的尺寸参考，还能用于气动原理教学的演示模型，帮助刚接触机械设计的从业者快速理解拉杆式气缸的内部结构与装配逻辑。在做设备布局设计时，可以直接调用该模型验证安装空间是否充足，检查活塞杆伸出到最大行程时是否会与周边的工装、输送线结构发生碰撞，提前规避现场安装时的空间干涉问题，减少后期现场改造成本。
