ZF25涡旋制冷压缩机结构设计方案

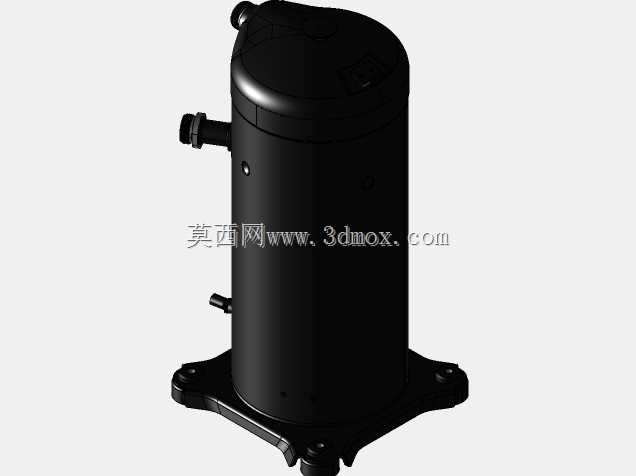

　　在商用制冷与低温热泵系统的选型匹配环节，涡旋压缩机的结构精度直接决定整套系统的运行能效与长期可靠性，这款ZF25机型的三维结构还原，完全围绕制冷系统实际安装、管路对接、运维检修的工程需求搭建，没有冗余的装饰性结构，所有特征都对应实际量产机型的功能边界。从应用场景来看，这款机型主要适配中小型商用冷柜、低温冷藏库、空气源热泵采暖机组的核心动力单元，在蒸发温度-30℃到5℃的工况区间内，涡旋盘的啮合线设计能持续保持稳定的容积效率，不会出现往复式压缩机常见的阀片疲劳故障，也不会出现转子式压缩机在低蒸发温度下的泄漏量陡增问题。做结构设计的时候，首先要明确涡旋盘的型线是整个压缩机的核心，动静涡旋盘的啮合间隙控制在0.02mm以内，三维建模过程中要严格还原渐开线的起始角、壁厚、齿高参数，避免出现型线干涉导致的装配失败，很多新手建模时容易忽略涡旋盘背面的背压腔结构，这个结构是用来平衡涡旋盘轴向气体力的，实际运行中高压气体引入背压腔，会把动涡旋盘紧紧压向静涡旋盘端面，减少轴向泄漏，建模时要准确还原背压腔的通流孔位置与密封环安装槽尺寸，不能随意简化。从安装边界来看，这款机型的底部安装脚是按照商用机组的通用机架尺寸设计的，四个安装孔的孔距、孔径、减震垫安装位的凸台高度都有严格的尺寸约束，建模时要预留出安装螺栓的操作空间，不能让压缩机壳体和机架支撑梁出现干涉；顶部的排气口、侧面的吸气口位置，要匹配制冷系统常用的铜管焊接管径，接口处的翻边高度、

　　倒角尺寸都要符合钎焊工艺要求，避免焊接时出现焊堵或者焊缝强度不足的问题。外壳的设计上，全封闭的钢制壳体要承受2.5MPa以上的最高工作压力，建模时要还原壳体的拉伸圆角、焊缝位置、接线盒的安装凸台结构，接线盒的防护等级要满足户外安装的要求，盒体和壳体之间的密封槽尺寸要准确，方便后续装配密封圈；储油槽位于壳体底部，要还原油位观察镜的安装孔、回油孔的位置，保证压缩机运行时冷冻油能顺利回到各运动摩擦面，不会出现缺油抱轴的故障。动涡旋盘的驱动部分，采用的是十字滑环防自转机构，建模时要准确还原十字滑环的键槽配合尺寸，滑环和动静涡旋盘、支架之间的配合间隙要控制在合理范围，间隙过大会导致运行噪音增大，间隙过小会出现热胀卡滞的问题；

　　曲轴的偏心量要和涡旋盘的回转半径完全匹配，曲轴上的轴承安装位、油道孔位置都要逐一还原，主轴承和副轴承的支撑跨距经过优化，能减少曲轴运行时的挠度，避免涡旋盘出现偏磨。在实际选型匹配时，还要注意这款机型的气液分离器安装空间，很多低温工况下系统会有液态制冷剂回流，压缩机吸气口前要预留足够的空间安装气分，三维模型里已经把吸气口的伸出长度、周边的操作空间留足，不会出现气分安装后和机组其他部件碰撞的问题；另外压缩机的顶部要预留高压保护开关、排气温度传感器的安装位，这些外接部件的安装凸台在建模时都做了还原，方便设计人员做整机管路布局的时候直接调用，不用二次测绘。很多刚接触制冷设备设计的工程师，容易忽略压缩机的减震设计，

　　这款机型的底部安装脚的橡胶减震垫安装位，凸台高度是经过匹配的，建模时要注意安装脚和壳体之间的焊接位置强度，不能因为减震垫的压缩量不对导致压缩机运行时管路应力过大，时间长了出现铜管断裂的问题；另外吸排气口的管路连接，要按照模型给出的接口位置设计减震弯，减少压缩机运行振动传递到整个制冷系统。从运维角度来看，模型还原了壳体上的铭牌安装位、工艺管封口位置，方便量产时的工序布置，底部的放油孔位置也做了准确还原，方便设备大修时更换冷冻油，不需要额外切割壳体。整个模型的所有结构特征都对应实际量产机型的加工工艺，没有无法落地的理想化设计，不管是做制冷机组的整机布局，还是做压缩机的结构拆解教学，或是做替代机型的对标设计，都能直接作为结构参考，减少现场测绘的工作量，也能避免因为尺寸偏差导致的装配返工。
