ZF11涡旋制冷压缩机科普兰结构设计

　　在商用制冷领域，涡旋压缩机凭借运行平稳、容积效率高的特性，早已成为中小冷量场景的核心配置，这款ZF11涡旋机型主要面向低温冷藏、冷冻工况设计，常见于商超冷柜、小型冷库、冷链运输机组以及工业低温冷却循环系统中，承担冷媒压缩升压的核心功能，是整个制冷循环里动力输入与工质状态转换的关键部件。

　　从实际应用场景来看，该机型适配R404A、R22等常用低温冷媒，蒸发温度覆盖范围可满足-40℃到-5℃的低温工况需求，相比同冷量的活塞压缩机，其运动部件更少，运行时的振动与噪音水平更低，非常适合对安装环境噪音有要求的商超后场、社区便利店冷库这类场景，同时涡旋盘的啮合密封特性让其在部分负荷运行时仍能保持较高的能效比，适配多温区冷柜的变负荷运行需求，避免频繁启停带来的能耗损失与部件冲击。

　　在功能特性设计上，该机型采用科普兰经典的柔性涡旋结构，动静涡旋盘在运行时可通过微量径向退让实现杂质容忍，当制冷系统中存在少量细小金属切屑或焊渣时，不会像刚性啮合结构那样直接打坏涡旋齿型，大幅降低了系统清洁度不足导致的压缩机报废风险；内置的电机采用冷媒冷却方式，无需额外配置散热风扇，整机结构更紧凑，同时吸气口直接连通电机腔，低温吸气冷媒先经过电机绕组带走热量，再进入涡旋压缩腔，既提升了电机运行的可靠性，也对吸入冷媒有一定的预热作用，避免液态冷媒直接进入压缩腔造成液击。排气侧配置了内置式单向阀与过载保护器，当排气压力超过阈值或者电机绕组温度过高时，会直接触发保护停机，避免设备在异常工况下持续运行造成不可逆损坏，机壳采用全密封焊接结构，杜绝了冷媒泄漏的可能，适配长期无人值守的制冷站点运行需求。

　　从结构设计思路来看，建模过程中优先还原了涡旋齿的渐开线型线，该型线的壁厚、齿高以及渐开线起始角都严格匹配低温工况下的压缩比需求，确保压缩过程的容积变化曲线符合设计要求，避免余隙容积过大导致的制冷量衰减；整机的安装脚位采用三点式支撑设计，支撑脚与机壳之间配置了橡胶减震垫安装位，建模时预留了减震垫的压缩空间，安装边界上，吸气口与排气口的法兰尺寸、接口方向都按照行业通用管路配置设计，可直接对接标准制冷管路，无需额外定制转接件；电气接线盒位于机壳侧上方，做了防水防尘的结构凸起设计，避免冷凝水顺着机壳流入接线端子造成短路，接线盒内部预留了启动电容、运行电容以及保护模块的安装空间，整机集成度较高，外围配套安装时无需额外布置电气安装支架。

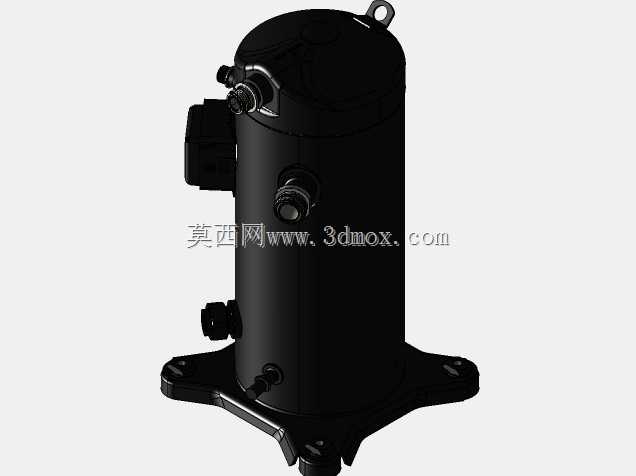

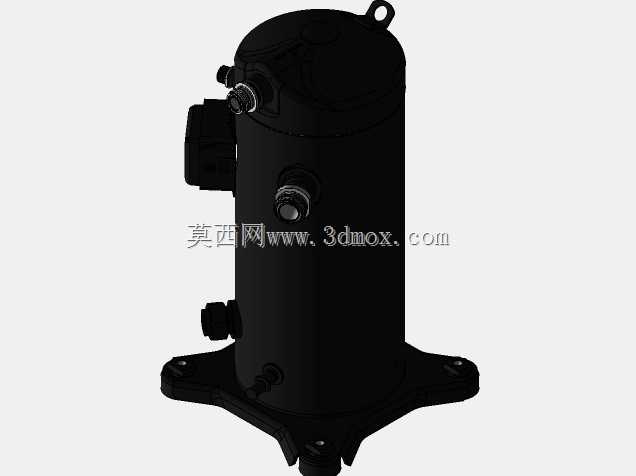

　　外形尺寸与安装边界方面，整机为立式圆柱结构，主体筒径适配11匹冷量级别的涡旋压缩机通用安装尺寸，安装孔位的中心距可直接替换同冷量段的同系列老旧机型，方便现有制冷机组的故障替换与升级；整机高度控制在常规低温机组的压缩机仓容纳范围内，顶部的排气口与侧下部的吸气口预留了足够的管路操作空间，安装时可直接在机组架上完成管路焊接与阀门安装，不需要额外吊装移位；机壳下部预留了油位观察镜的安装位，可直观查看内部冷冻油的液位高度，方便日常维护时判断是否需要补加冷冻油，底部的放油口位置做了下沉设计，更换冷冻油时可直接对接放油软管，不需要将整机从机组架上拆下就能完成换油操作。

　　在建模细节处理上，动静涡旋盘的啮合间隙、曲轴的偏心距、防自转机构的十字滑环结构都做了完整还原，可直接用于制冷机组的装配干涉检查、管路应力仿真分析，也可作为制冷教学领域的结构演示模型使用，帮助从业者理解涡旋压缩的工作过程与结构组成，模型的各个部件都做了独立的结构拆分，方便后续进行工程出图、结构优化时调用对应部件的特征，不需要重新进行特征分割。
