ZF15K4E-TFD涡旋制冷压缩机结构设计

　　这款涡旋式压缩设备主要面向商用低温制冷场景设计，常见于中小型冷库、商超冷柜集群、工业低温冷却循环系统的核心动力单元，负责将低压低温的气态冷媒压缩为高压高温状态，为整个制冷循环提供动力源，区别于活塞式压缩机，涡旋结构的运行平顺性更优，在中小冷量区间的容积效率表现更突出，适合长时间连续运行的制冷工况。

　　从结构设计逻辑来看，该机型采用定盘与动盘配合的涡旋盘啮合结构，动盘在偏心轴驱动下做小半径平动，无需往复运动部件，因此运行时的振动幅度远低于同冷量的活塞机型，对安装基座的抗震要求更低，设备运行的噪音水平也更适配商超、临街冷库这类对噪音有管控要求的场景。设计过程中对涡旋盘的型线做了密封优化，啮合间隙控制在微米级，减少压缩过程中的冷媒内泄漏，提升容积效率，同时在涡旋盘边缘设置了耐磨涂层，降低长期运行过程中的型线磨损，延长核心部件的使用寿命。

　　设备的外壳采用全封闭焊接结构，将涡旋组件、驱动电机、润滑系统全部集成在密闭壳体内，避免冷媒泄漏的同时，也能依靠壳体内部的冷媒流动对驱动电机进行冷却，无需额外设置外置冷却结构，缩减了整机的外形尺寸。整机的安装边界设计充分考虑了商用制冷机组的紧凑安装需求，底部设置三个均匀分布的安装支脚，支脚预留标准螺栓安装孔，可直接固定在机组的安装机架上，无需额外制作转接支架；吸排气接口采用标准制冷管路接口规格，可直接匹配行业通用的铜管焊接尺寸，减少现场安装的管路适配工作量。

　　从功能特性来看，该机型适配R404A、R22等多种常用低温冷媒，可满足-30℃至5℃区间的蒸发温度需求，覆盖冷冻、冷藏两大主流商用制冷温区。设备内置高低压保护模块与排气温度保护模块，当系统出现冷媒泄漏、冷凝压力过高、吸气压力过低等异常工况时，可直接触发保护停机，避免核心部件因异常工况损坏。润滑系统采用压差式供油结构，依靠压缩机运行时的高低压差将壳体底部的冷冻油输送到各个运动摩擦副，无需额外配置油泵，简化了内部结构，降低了故障点数量。

　　在实际选型应用中，该机型的冷量输出可匹配5至8匹的制冷机组需求，适合单台设备对应一个独立冷间的配置方案，也可多台并联组成更大冷量的制冷机组，适配中型冷库的冷量需求。设计过程中对整机的重心做了优化，将重量较大的驱动电机布置在壳体下半部分，降低整机重心，提升安装后的稳定性，即使在运输过程中出现一定角度的倾斜，也不会出现内部部件移位、冷冻油大量进入涡旋腔的问题。设备的电气接线盒设置在壳体侧上方，采用防水密封结构，可适应冷库周边高湿度的安装环境，避免接线端子因凝露出现短路问题。

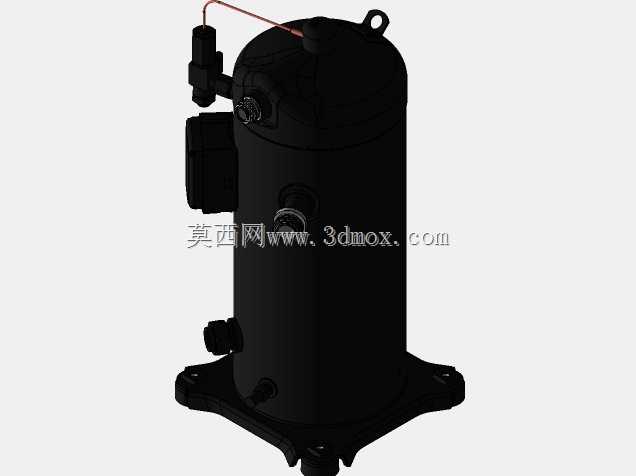

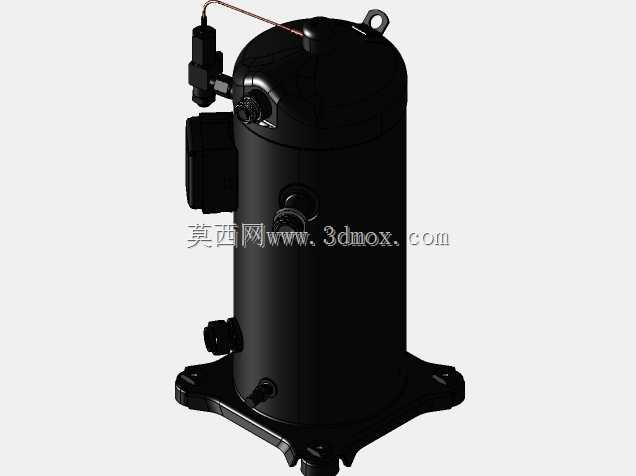

　　从三维建模的角度来看，该模型完整还原了设备的外部接口位置、安装支脚尺寸、壳体外形轮廓，可直接用于制冷机组的整体装配干涉检查，在进行机组布局设计时，可直接导入模型核对管路走向、安装空间预留、检修操作空间是否满足要求，避免实际安装过程中出现部件干涉、操作空间不足的问题。模型对涡旋腔的内部结构也做了对应还原，可用于演示涡旋压缩机的工作原理，也可作为制冷系统教学、产品结构优化的基础参考模型，帮助设计人员快速理解涡旋压缩机的结构组成与运动逻辑。
