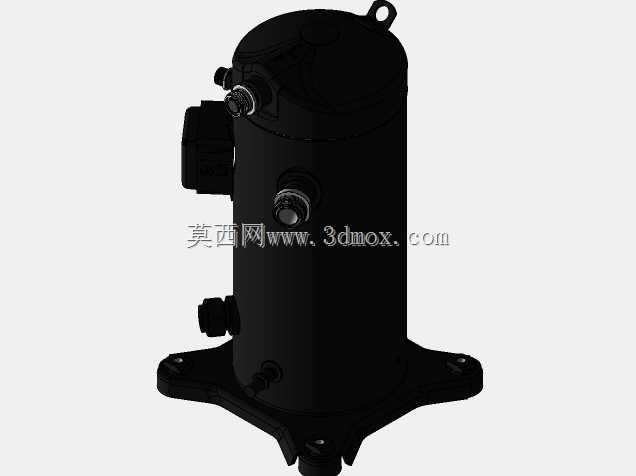

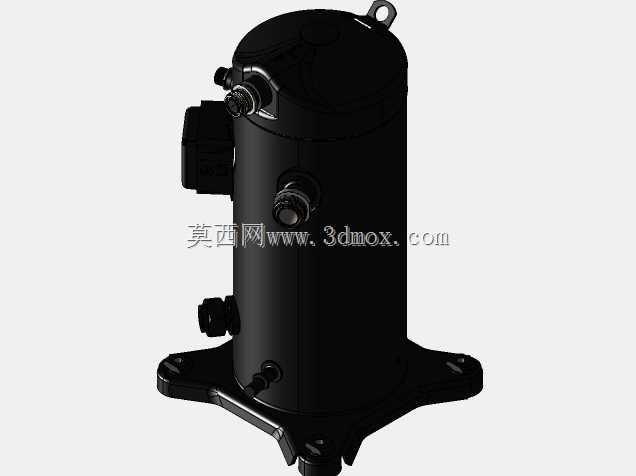

ZF09涡旋制冷压缩机科普兰结构模型

　　支脚承重面的平面度公差都按照实物装配要求做了对应约束，吸排气接口的位置、管径规格、接口朝向完全遵循行业通用安装规范，在做系统管路布局设计时，可以直接调用模型对接管路走向，不需要额外核对实物接口尺寸，能大幅减少管路设计阶段的干涉问题。设备侧面的接线盒位置、视油镜安装位、高低压检测接口的布局也完全还原实物结构，在做机组整体布局时，能提前预留接线操作空间、检修操作空间，避免后期装配出现操作空间不足的问题。从产品功能特性的结构对应来看，涡旋压缩机的核心功能是通过动涡旋盘与定涡旋盘的啮合形成连续变化的压缩腔，实现制冷剂蒸汽的逐级压缩，建模过程中完整还原了动静涡旋盘的型线特征，包括涡旋齿的壁厚、齿顶密封结构的让位槽、涡旋盘起始端的防过压缩缺口，在商用制冷与中小型暖通系统的选型适配场景里，涡旋压缩机的结构合理性直接决定整套系统的运行稳定性与能效表现，这套ZF09型号的科普兰涡旋压缩机三维结构，完整还原了设备从外部安装接口到内部涡旋盘配合的全部细节，能为制冷系统集成、设备改型、运维拆解培训提供精准的三维参照。从实际应用场景来看，该型号压缩机主要适配中小型商用冷柜、低温冷藏单元、户式采暖热泵以及小型工业冷却循环系统，这类场景对压缩机的运行振动、容积效率、低温工况适配性都有明确要求，建模过程中针对这些实际工况对应的结构特征做了完整还原，没有做简化省略。先从安装边界与外形尺寸说起，整套模型的外部轮廓完全匹配实物的安装尺寸基准，底部的安装支脚预留了标准规格的螺栓固定孔位，孔位间距、

　　这些细节直接对应设备实际运行时的容积效率与内泄漏控制水平。十字滑环的防自转结构、曲轴的偏心驱动段、主轴承与副轴承的支撑位结构都做了1:1还原，能清晰展示动涡旋盘的公转运动轨迹，在做运动仿真时可以直接赋予对应配合约束，模拟实际运行时的部件运动状态，验证运动过程中是否存在部件干涉。上盖壳体与下壳体的焊接密封边、壳体内部的高低压腔分隔结构也做了完整呈现，能直观展示制冷剂在压缩机内部的流向：从吸气口进入低压腔，经过电机腔冷却电机后进入涡旋压缩腔，压缩完成后的高压气体通过排气阀片排入高压腔，最终从排气口排出进入系统冷凝器。从设计思路的还原角度来看，这套模型完全遵循科普兰涡旋压缩机的成熟设计逻辑：首先是采用柔性涡旋设计，动涡旋盘可以在小范围内沿轴向浮动，在液击或者少量杂质进入压缩腔时能自动退让，避免涡旋齿硬接触造成损坏，模型中还原了动涡旋盘背部的压力平衡腔结构，该结构能利用中间压力的制冷剂气体将动涡旋盘压向定涡旋盘，保证不同工况下涡旋齿端面的密封性能，同时在异常压力下实现自动卸压。其次是电机的内置布局，电机转子直接压装在曲轴上，取消了额外的传动连接结构，既减少了传动损耗，也让整体结构更加紧凑，模型中还原了电机定子与壳体的过盈配合定位结构、转子的平衡块结构，平衡块的位置与重量对应曲轴偏心段的动平衡校准，能有效降低设备运行时的振动水平。另外，曲轴下端的油泵结构、油路通道也做了完整呈现，

　　设备运行时曲轴下端的离心泵会将底部油池的冷冻油沿曲轴内部油道输送到各个轴承配合面、涡旋盘配合面，实现运动部件的润滑与密封，油路的走向、喷油口的位置都和实物完全一致，能帮助设计人员理解压缩机的润滑逻辑，在做系统回油设计时可以匹配对应的管路流速要求，避免出现压缩机缺油磨损的问题。在实际工程应用中，这套三维模型可以用于多个环节：在制冷机组设计阶段，可以直接将模型导入机组装配体，匹配冷凝器、蒸发器、节流部件的布局，核对管路连接的最短路径，预留足够的检修拆装空间，比如更换压缩机时需要的操作距离、接线盒开盖需要的空间、视油镜观察需要的视野范围，都可以通过三维模型提前验证，避免生产装配阶段出现布局干涉。在运维培训场景中，可以通过模型的剖分展示、

　　运动仿真，直观向运维人员讲解压缩机的内部结构、工作原理，以及常见故障对应的结构位置，比如液击会对哪些部件造成损伤、油位不足会影响哪些配合面的润滑，比二维图纸的展示效果更加直观。在设备改型设计场景中，比如针对特殊低温工况调整压缩机的喷液冷却结构，可以在现有模型的基础上修改对应接口位置、内部流道结构，不需要从零开始建模，能大幅缩短改型设计的周期。需要注意的是，模型中所有配合面的公差带、密封件的安装槽尺寸都按照实物的装配要求做了对应设置，比如静密封面的粗糙度要求对应的平面度、O型圈安装槽的深度与宽度比例，都符合制冷设备的密封设计规范，在做配套密封件选型时可以直接参考模型中的槽体尺寸，不需要反复核对实物测量值。另外，模型中也还原了压缩机外部的保护部件安装位，比如高低压压力开关的安装接口、排气温度传感器的安装孔位，在做机组控制设计时，可以直接匹配对应传感器的安装尺寸，提前布置传感器的走线位置，避免后期加装传感器时出现安装空间不足的问题。整体来看，这套模型没有做不必要的结构简化，所有和装配、运维、性能相关的结构特征都完整保留，完全能满足结构设计、设备选型、仿真分析、培训展示等多场景的使用需求，能帮助相关从业者减少实物测量的工作量，提升设计与选型的效率。
