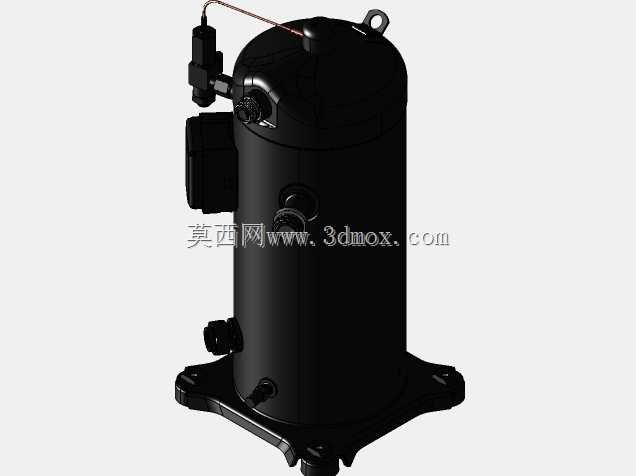

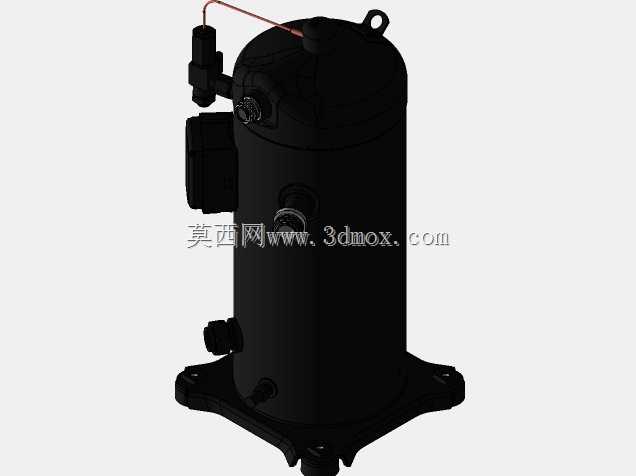

ZF18涡旋制冷压缩机科普兰结构模型

　　很多新手建模的时候容易忽略吸气腔的流道走向，这个机型的吸气口直接对接低压侧的气分接口，流道内壁的圆角过渡不是随便做的装饰结构，是为了降低冷媒吸入时的阻力损失，避免带液冷媒直接冲击涡旋盘端面，实际装配的时候这个接口的安装角度偏差不能超过2度，不然外接吸气管路的应力会直接传到壳体上，长期运行会导致焊缝开裂。再说到安装边界，这个机型的底脚安装孔是对称分布的四孔结构，孔位的同轴度公差要控制在0.2mm以内，底脚平面和压缩机主轴的垂直度偏差不能超过0.1mm/100mm，不然机组运行的时候振动值会超标，连带着外接管路的疲劳寿命会大幅缩短。很多做机组集成的工程师容易踩的坑是忽略接线盒的安装空间，这个机型的接线盒在壳体侧上方，做商用制冷系统选型的时候，涡旋压缩机永远是中小冷量段绕不开的核心部件，这次拆解建模的ZF18机型属于谷轮低温涡旋系列里的经典款，常年用在商超冷柜、小型冷库、低温冷藏机组这类场景里，很多做冷链设备的结构工程师刚接触低温机组的时候，第一个摸透的往往就是这个系列的安装边界。从实际工程落地的角度说，涡旋盘的啮合精度是整个机型的核心设计点，动盘和定盘的渐开线型线在建模的时候要严格匹配啮合间隙，不能照搬普通常温涡旋的参数——低温工况下排气侧和吸气侧的温差更大，涡旋盘的热变形量比常温机型高15%左右，建模时预留的热补偿间隙要顺着型线切线方向均匀分布，不然实际运行到额定工况的时候很容易出现盘片碰磨，直接导致压缩机卡缸报废。

　　建模的时候要预留出接线端子的插拔空间和线缆弯曲半径，不能把冷凝风机或者储液器的安装位挤到接线盒正前方，后期现场维护的时候根本没法拆接线盖板。从功能特性上说，这个机型的涡旋结构自带轴向和径向的柔性补偿，遇到少量液击的时候动盘可以小幅退让，不会像活塞机那样直接打坏阀片，所以在小型低温冷库的应用里可靠性比同冷量的活塞机高不少，建模的时候要把动盘背面的背压腔结构做准确，这个腔室是靠中间压力的冷媒把动盘压向定盘，保证啮合面的密封性能，要是这个腔室的密封槽结构建错了，实际仿真的时候就会出现内泄漏量过大的问题，算出来的制冷量偏差会超过20%。还有壳体上的排气口位置，是斜向45度朝上的，建模的时候要注意这个接口的管螺纹规格和伸出长度，

　　外接排气管的时候要做U型回油弯，不然停机的时候冷媒带着润滑油会倒流回涡旋腔，下次启动的时候容易出现液击。很多人做三维建模的时候只会做外部壳体，忽略内部的高低压分隔腔结构，实际上这个机型的电机腔是和吸气侧连通的，低温冷媒先流过电机表面带走电机热量，再进入涡旋盘压缩，这个流路的设计既给电机做了冷却，又能让冷媒在进入压缩腔之前有一定的过热，避免湿压缩，建模的时候要把电机腔和涡旋腔之间的导流通道做出来，不然做热仿真的时候根本算不准电机的实际运行温度。再说到外形尺寸的控制，这个机型的整体高度要算上顶部的吊环安装位，很多人做机组布局的时候只算壳体高度，忘了吊环突出的部分，结果机组上盖安装的时候直接和吊环干涉，现场安装的时候只能临时切割上盖，

　　既影响防护等级又耽误工期。还有侧方的视油镜位置，建模的时候要保证视油镜的正前方预留至少100mm的观察空间，不能被管路或者其他部件挡住，不然现场调试的时候根本没法观察油位，很容易因为缺油导致压缩机烧毁。从设计思路的溯源来说，谷轮的这个涡旋系列之所以在低温场景里普及率高，核心是把涡旋盘的型线做了低温工况的专项优化，齿头的修正参数是专门针对-30度以下的蒸发温度调整的，压缩比的适配范围比普通空调涡旋宽很多，建模的时候要是直接套用空调涡旋的型线参数，做出来的模型在做性能仿真的时候，低温工况下的输气系数会比实际值低很多，根本没法用来做机组的性能匹配。还有底脚的减震垫安装槽，这个结构不是简单的凹槽，槽的深度和直径是和配套的橡胶减震垫严格匹配的，建模的时候槽底要做排水小孔，不然机组在低温高湿环境下运行的时候，冷凝水会积在槽里冻住，把减震垫泡硬，失去减震效果。很多刚入行的工程师做压缩机选型的时候，只看名义制冷量参数，不看安装边界的尺寸，结果买回来的压缩机和自己设计的机组框架对不上，要么改框架要么换机型，浪费大量的时间成本，而精准的三维模型就能在设计阶段把这些干涉问题全部排查掉，不用等到样机装配的时候才发现问题。
