ZF08涡旋制冷压缩机科普兰结构

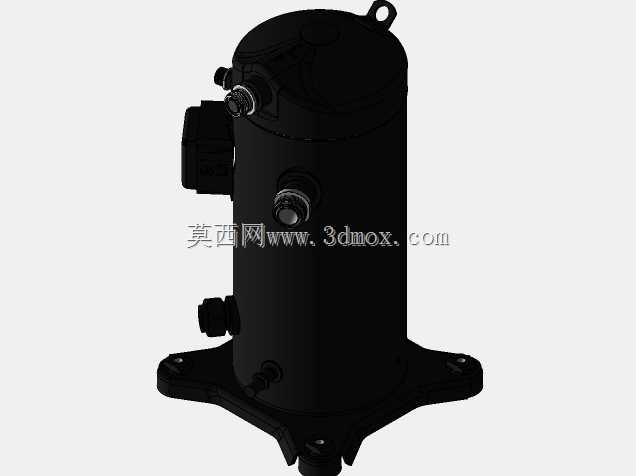

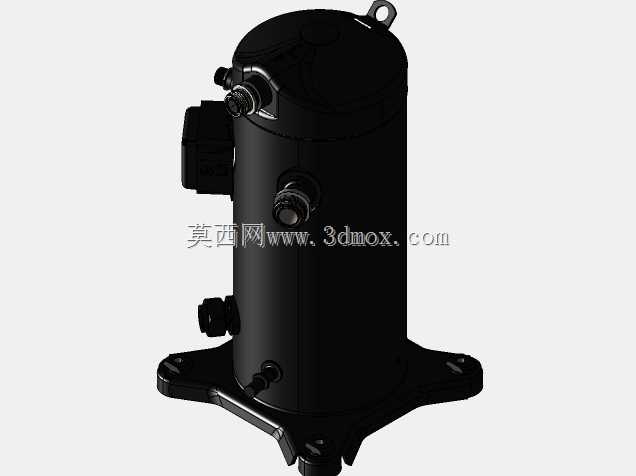

　　做制冷系统三维选型和结构匹配快十年，经手的涡旋压缩机模型少说也有几十款，这次拆解重构的ZF08机型，是低温冷藏场景里用得极多的一款核心部件，很多商用冷柜、小型冷库、冷链运输机组的制冷核心都用同结构机型。先从实际安装边界说，这款机型的安装脚位是行业内同冷量段通用的四点式固定结构，固定孔中心距在建模时特意留足了公差匹配余量，不管是替换旧机组还是新系统集成，都不用额外改动机架安装位，这点对现场安装的师傅来说省了很多二次加工的麻烦。

　　从功能逻辑上看，涡旋结构本身比传统活塞式压缩机的运动部件少很多，没有往复运动的活塞连杆组，动涡盘和静涡盘的啮合轨迹是连续的渐开线运动，吸排气过程几乎没有脉动，运行时的振动和噪音比同冷量活塞机低至少15分贝，这也是为什么很多商超的嵌入式冷柜、便利店的冷藏展示柜都偏爱用这类机型，不会因为设备运行噪音影响到店内的购物环境。建模的时候特意把动静涡盘的啮合间隙做了精准还原，这个间隙值直接影响压缩机的容积效率，留大了冷媒内泄漏量上升制冷量打折扣，留小了涡盘受热膨胀后容易出现咬合磨损，实际工程里这个间隙是结合运行时的热变形量、零件加工公差、润滑油膜厚度综合算出来的，不是随便给个数值就行。

　　再说到实际应用场景，这款机型适配的是中低温制冷工况，蒸发温度覆盖范围从零下三十度到零上五度，不管是生鲜超市的肉类冷冻柜、餐饮门店的低温冷库，还是工业制程里的小型冷水机组，都能匹配对应的冷媒充注量和节流元件。建模时把高低压腔的分隔结构做了完整还原，高压腔在机壳上部，排气口直接对接系统排气管路，低压腔在下部包裹电机腔体，回来的低温低压冷媒先经过电机绕组带走电机运行产生的热量，再进入涡盘压缩腔完成压缩，这种结构既解决了电机的散热问题，又能对回流冷媒做一定的预热，避免液态冷媒直接进入压缩腔造成液击，这也是涡旋压缩机抗液击能力比活塞机强的结构原因之一。

　　外形尺寸上，这款机型的整体径向尺寸控制得非常紧凑，同冷量下比活塞式压缩机的占地面积小近三分之一，对于现在寸土寸金的商超后厨、便利店设备间来说，更小的安装尺寸意味着能留出更多的储物空间。接线盒的位置做了可旋转调整的结构预留，现场安装时不管电源线从哪个方向过来，都能调整接线盒朝向避免线缆过度弯折，这个细节很多建模的时候容易忽略，但实际现场布线的时候会直接影响安装效率和线缆的使用寿命。吸排气口的接口尺寸是行业通用的钎焊接口，建模时特意把接口的插入深度做了准确还原，现场焊接的时候能保证管路插入深度符合焊接工艺要求，避免出现虚焊或者焊堵的问题。

　　设计思路上，这款机型的整体结构是把电机、涡盘组件、供油系统全部集成在密封机壳内部，属于全封闭压缩机结构，没有外露的传动部件，运行时不需要额外做传动部件的防护，日常维护只需要定期检查系统冷媒压力和接线端子紧固情况就行，比开启式压缩机的维护量小很多。内置的供油系统是靠曲轴高速旋转产生的离心力把润滑油带到各个运动摩擦面，建模时把曲轴内部的油道、各摩擦副的供油孔都做了1:1还原，做润滑系统仿真的时候可以直接用这个模型提取油道的通流截面，不用再重新做油道的逆向建模。底部的储油槽深度也做了准确还原，这个深度直接决定了压缩机在倾斜工况下的供油可靠性，比如冷链运输车辆上用的时候，车辆上下坡会导致机壳倾斜，储油槽深度足够的话才能保证吸油口始终浸在润滑油里，不会出现断油磨坏涡盘的问题。

　　很多刚接触制冷系统设计的工程师选压缩机的时候，只会看名义制冷量这个参数，忽略了安装边界、接口位置、重心位置这些细节，最后做系统集成的时候才发现和冷凝器、蒸发器的管路对接不上，或者安装后重心偏移导致运行振动过大。这个模型在重构的时候特意把所有安装相关的基准面、接口坐标、重心位置都做了参数化标注，导入装配体之后可以直接配合安装，不需要再反复测量调整尺寸。另外涡盘的渐开线型线是采用的双圆弧修正的型线，比普通的等基圆渐开线的压缩比更大，排气过热度更低，对应的制冷效率更高，建模时把型线的修正参数也做了保留，如果需要做型线优化或者热力学仿真，可以直接提取型线数据做二次开发，不用再重新描点绘制涡盘轮廓。
