ZF13涡旋制冷压缩机结构设计

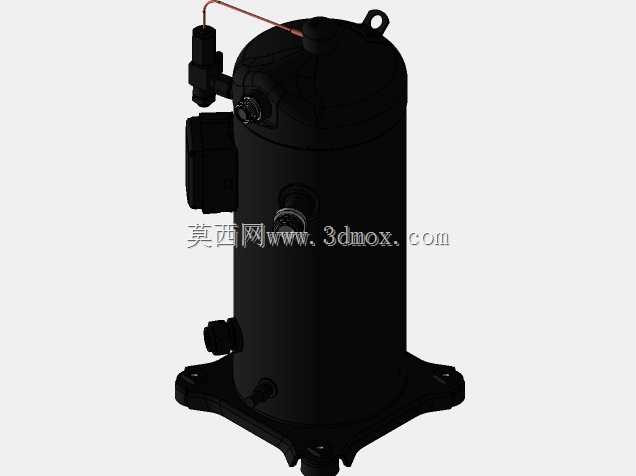

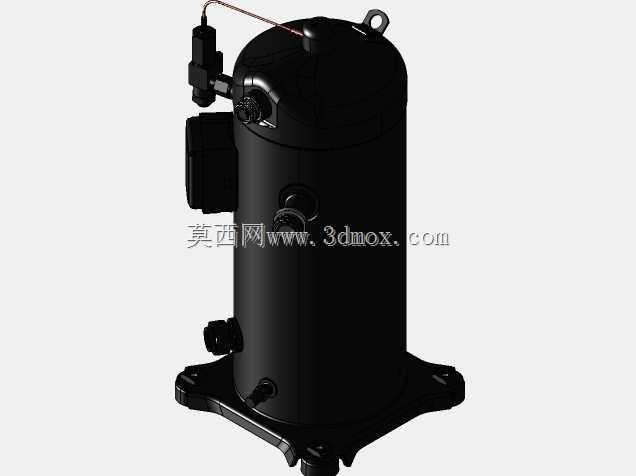

　　在商用制冷与低温采暖系统的核心部件选型中，涡旋压缩机凭借其独特的容积变化逻辑，长期占据中小冷量段的主流应用位置，本次涉及的ZF13系列机型，是面向低温工况优化的定排量涡旋机型，主要适配冷冻冷藏、低温热泵采暖、工业工艺冷却等对压比要求较高的应用场景。从实际工程落地的角度看，这类机型的三维结构建模，首先要匹配现场安装的边界约束：整机采用立式封闭壳体结构，底部设置三个等距分布的安装支脚，支脚预留的螺栓通孔尺寸适配常规M12规格的固定螺栓，安装平面的平面度公差需要控制在0.2mm以内，避免支脚受力不均导致壳体变形，影响内部涡旋盘的啮合间隙。整机的吸排气接口采用侧置布局，吸气接口位于壳体中上部，管径匹配对应冷量的吸气管路流速要求，避免吸气带液时的液击风险；排气接口位于壳体顶部，接口处内置止回结构的安装位，建模时需要预留出接口焊接或者法兰连接的操作空间，避免和周边管路、阀件产生安装干涉。

　　从内部功能结构的设计逻辑来看，这款涡旋压缩机的核心做功部件是一对相互啮合的动静涡旋盘，动涡旋盘在偏心轴的驱动下做平动回转，通过涡旋齿的逐步啮合形成连续变化的压缩腔，从外侧吸气腔到中心排气腔的容积逐步缩小，实现制冷剂蒸气的压缩升压。建模过程中需要严格控制涡旋齿的型线精度，齿侧间隙、齿顶间隙的取值直接影响压缩机的容积效率，间隙过小会导致运转过程中动静涡旋盘出现摩擦磨损，间隙过大则会造成压缩腔内部串气，拉低整机的制冷量和能效比。和普通常温涡旋压缩机不同，这款低温机型的涡旋盘表面做了特殊的耐磨涂层处理，结构上还设置了中间压力引射通道，能够在高压缩比工况下平衡动涡旋盘的轴向受力，避免低温大压比运行时涡旋盘出现轴向分离，导致压缩效率骤降。

　　在配套部件的结构设计上，整机的电机腔位于壳体下部，采用低压腔冷却的布局方式，低温吸气首先流经电机绕组，带走电机运转产生的热量之后再进入涡旋盘的吸气腔，这种布局既可以提升电机的冷却效率，延长电机绝缘寿命，也能让吸入的制冷剂蒸气获得一定的过热度，避免液击风险。曲轴部件采用双支撑结构，上下两端分别设置主轴承和副轴承，轴承选型匹配低温工况下的润滑油粘度特性，建模时需要保证曲轴的偏心量和涡旋盘的回转半径完全匹配，偏心轴段的动平衡块结构需要经过动平衡校核，将整机运转时的振动值控制在标准允许范围内。壳体上部的排气腔设置了内置消音结构，能够有效缓冲排气过程中的压力脉动，降低整机运行的气流噪音，这部分结构的建模需要注意消音孔的通流面积匹配，避免造成过大的排气阻力损失。

　　从现场应用的适配性来看，这款机型的外形尺寸充分考虑了商用制冷机组的紧凑安装需求，整机的径向尺寸控制在同冷量活塞压缩机的70%左右，高度方向的尺寸也经过优化，能够适配常规的压缩冷凝机组框架安装空间，不需要额外加高机组的箱体高度。底部的油池结构设置了合理的存油容积，能够满足长配管、高落差安装场景下的润滑油回流需求，油池内部的油泵供油通道建模时需要保证油路的通畅，避免低温工况下润滑油流动性变差时出现供油不足，导致运动部件磨损。接线盒位于壳体侧面的上部位置，防护等级满足户外安装的要求，接线端子的布局预留了足够的接线操作空间，方便现场电气接线时的操作，不需要额外拆除周边的管路部件。

　　对于结构设计和设备选型的从业者来说，这类涡旋压缩机的三维模型核心价值在于能够提前完成机组的管路布局、安装支架设计、周边部件的干涉检查，避免实际生产组装时出现部件碰撞、安装空间不足的问题。建模过程中还原的各个接口位置、安装尺寸、外形轮廓，都需要和实际量产机型的参数保持一致，尤其是吸排气接口的相对位置、安装支脚的孔位坐标、接线盒的突出尺寸这些细节，直接影响后续机组设计的准确性。和往复式压缩机相比，涡旋结构没有吸气阀、排气阀等易损部件，运转过程中的受力更加平稳，振动幅度更小，对机组框架的强度要求更低，在中小冷量的低温应用场景下，长期运行的可靠性优势十分明显，这也是这类机型在冷冻冷藏、低温采暖领域得到广泛应用的核心原因。在做系统匹配设计时，还需要结合模型的结构特点，合理设计气液分离器、油分离器的安装位置，保证系统回油顺畅，同时避免管路振动传递到压缩机壳体，引发额外的噪音和应力疲劳问题。
