多层板结构压铸件模具三维设计

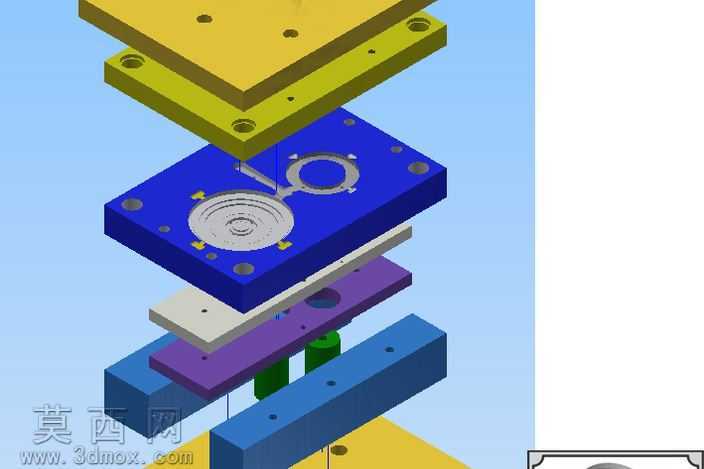

本设计为压铸件成型模具的三维结构设计，整体采用多层板堆叠的标准模架布局，通过三维建模软件完成全参数化的零件构建与整体装配，建模过程中严格遵循压铸模具的设计规范，对每一层模板的定位孔、连接孔、导向结构都做了精准的尺寸约束，确保各部件装配时的同轴度与配合精度符合生产要求。模型在渲染阶段采用了差异化的材质配色方案，将不同功能的模板、结构件赋予区分度较高的色彩材质，上层定模部分采用明黄色哑光金属材质，中间成型型腔部分采用深蓝色高亮金属材质，下方的支撑、顶出相关结构分别采用紫色、蓝色、绿色等不同材质，通过爆炸视图的呈现方式清晰展示各层结构的装配顺序与相对位置，让观看者可以直观理解模具的分层逻辑与各部件的功能分区。结构设计上，型腔部分精准复刻了目标压铸件的轮廓特征，包含圆盘状主体结构与侧方连接臂的成型腔体，型腔周边设置了多组定位凸台与锁紧结构，确保合模时型腔的密封性与定位精度，避免压铸过程中出现飞边、错位等成型缺陷；模板之间设置了导向柱对应的安装孔位，保证开模合模过程的运动平顺性，下方预留了顶出机构的安装空间与流道的排布位置，兼顾了成型功能与后续脱模、取件的操作便利性。设计思路围绕压铸件的批量生产需求展开，在保证成型精度的前提下优化了模板的厚度与结构排布，尽可能降低模具的整体重量与加工成本，各层模板的连接孔位采用标准化尺寸设计，便于后续的零件更换与模具维护，流道的走向贴合型腔的进料需求，能够保证金属液快速、平稳填充型腔，减少压铸过程中的气孔、冷隔等成型问题，整体结构经过装配干涉检查，所有运动部件之间无干涉碰撞，可直接用于后续的工程图导出与实际加工参考。
