浅拉延成型冲压模具装配结构设计

　　这套浅拉延冲压成型模具，主要面向中小型钣金件的批量冲压生产场景，适配常见的开式单点机械压力机安装使用，可完成厚度0.8-2mm的冷轧钢板、镀锌板的浅拉延成型工序，常见应用在家电外壳配件、小型五金结构件、汽车覆盖件附属小件的生产环节，能够在单台压力机单次行程内完成板料的定位、压边、拉延成型、顶件出模的完整工序，无需额外配套多工位转送机构，适配中小批量加工车间的柔性生产需求。

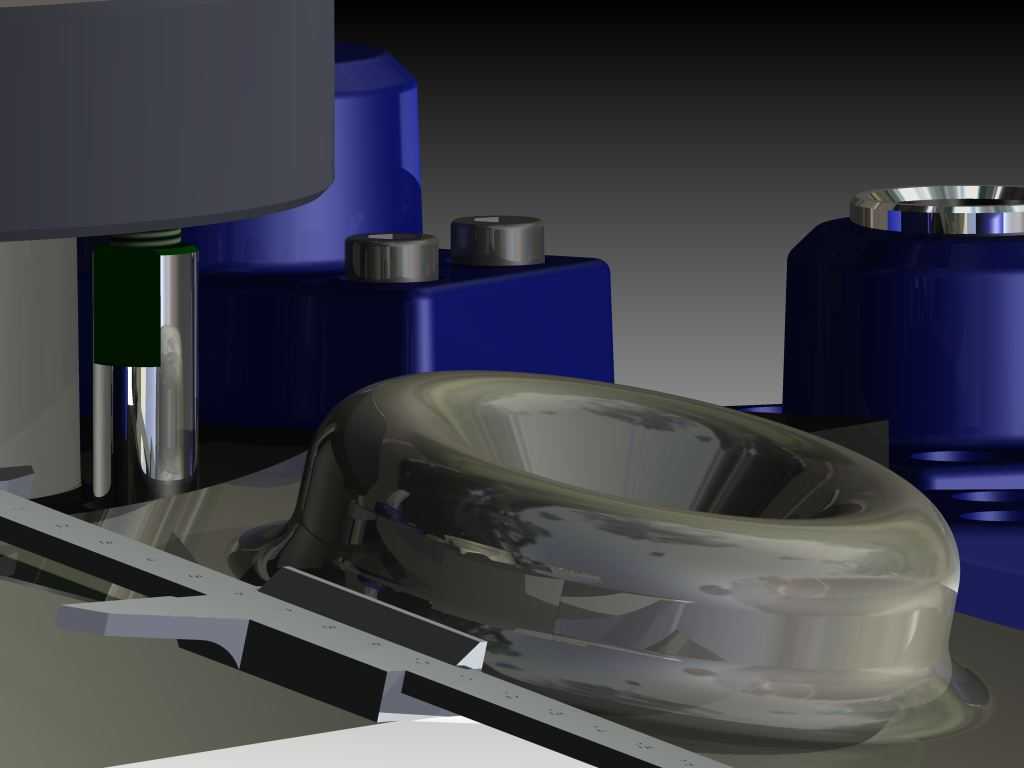

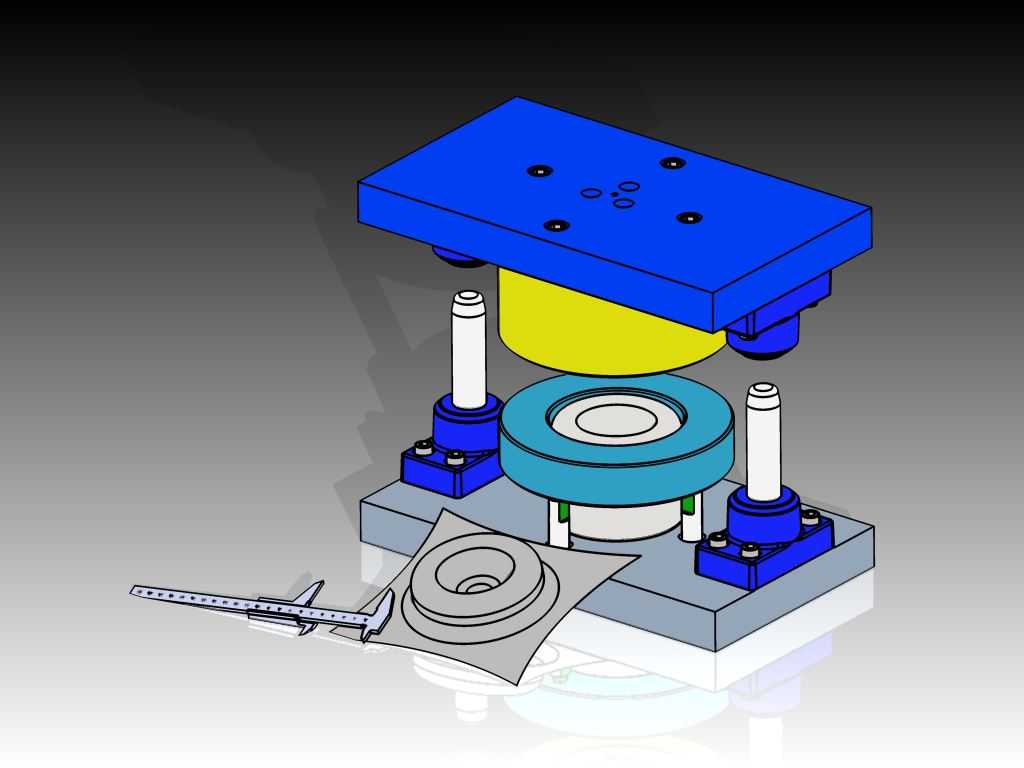

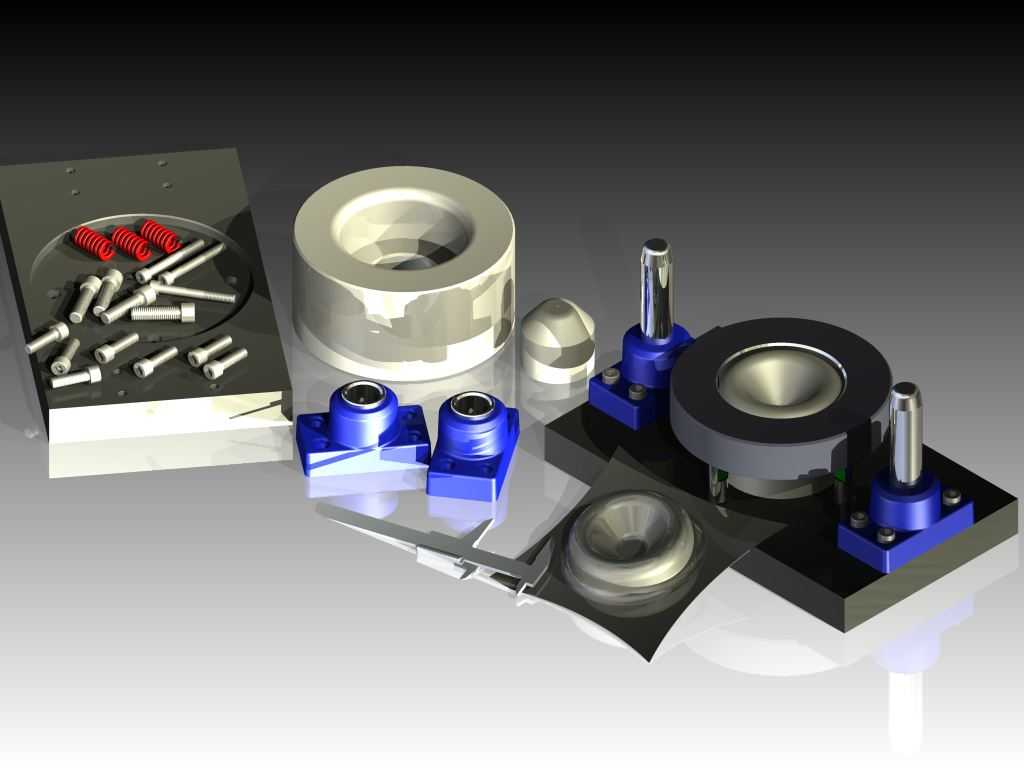

　　整套模具采用正装式结构布局，下模部分通过模柄与压力机滑块连接，上模部分通过T型槽螺栓、压块固定在压力机工作台面，安装边界可适配工作台面尺寸不小于500mm*400mm的通用压力机，闭合高度控制在280mm-320mm区间，可通过调整压力机装模高度适配不同批次的成型深度微调需求。模具的核心成型组件包含整体式凸模、分体式凹模镶块、弹性压边圈三部分，凸模采用Cr12MoV材质整体淬火处理，成型面粗糙度控制在Ra0.8以下，避免拉延过程中出现板料拉伤、划痕缺陷；凹模采用镶块拼接结构，成型圆角处单独做硬质合金堆焊处理，长期生产磨损后可单独更换镶块，无需整体报废凹模本体，大幅降低模具后期维护成本。

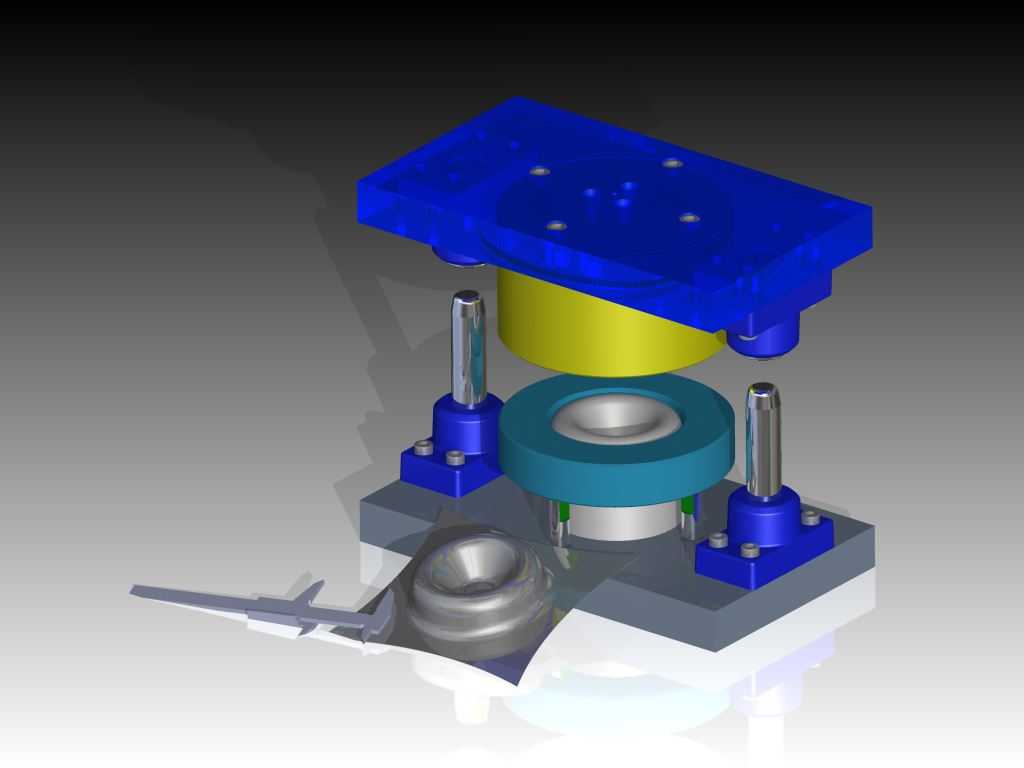

　　导向系统采用四组独立导柱导套配合，导柱安装在下模座，导套固定在上模座，配合间隙控制在0.02mm-0.03mm之间，可承受拉延过程中产生的侧向偏移力，保证凸凹模合模时的对中精度，避免长期生产出现啃模、成型壁厚不均的问题。压边圈的弹性力来源为均匀布置的矩形螺旋弹簧，弹簧预压量根据成型板料厚度做匹配调整，压边力沿成型型腔周圈均匀分布，可有效抑制拉延过程中板料法兰区域的起皱缺陷，同时避免压边力过大导致的板料拉裂问题。

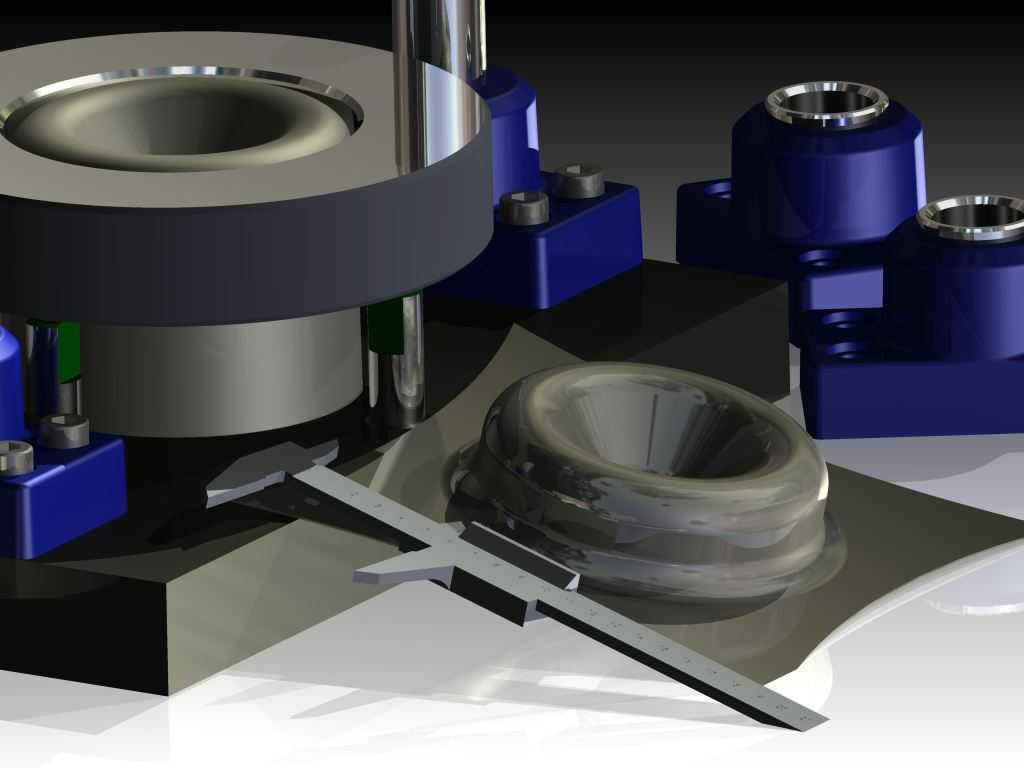

　　模具的板料定位采用周圈布置的定位销结构，可适配方形、圆形坯料的精准定位，操作人员放置坯料时可快速对齐定位边界，减少单件生产的辅助定位时间。下模部分内置弹性顶件机构，成型完成后滑块上行过程中，顶件块在弹簧力作用下将成型工件从凹模型腔中顶出，顶出行程略大于成型件的最大深度，保证工件可完全脱离型腔，方便操作人员取件，也可适配自动化机械手的取件节拍。

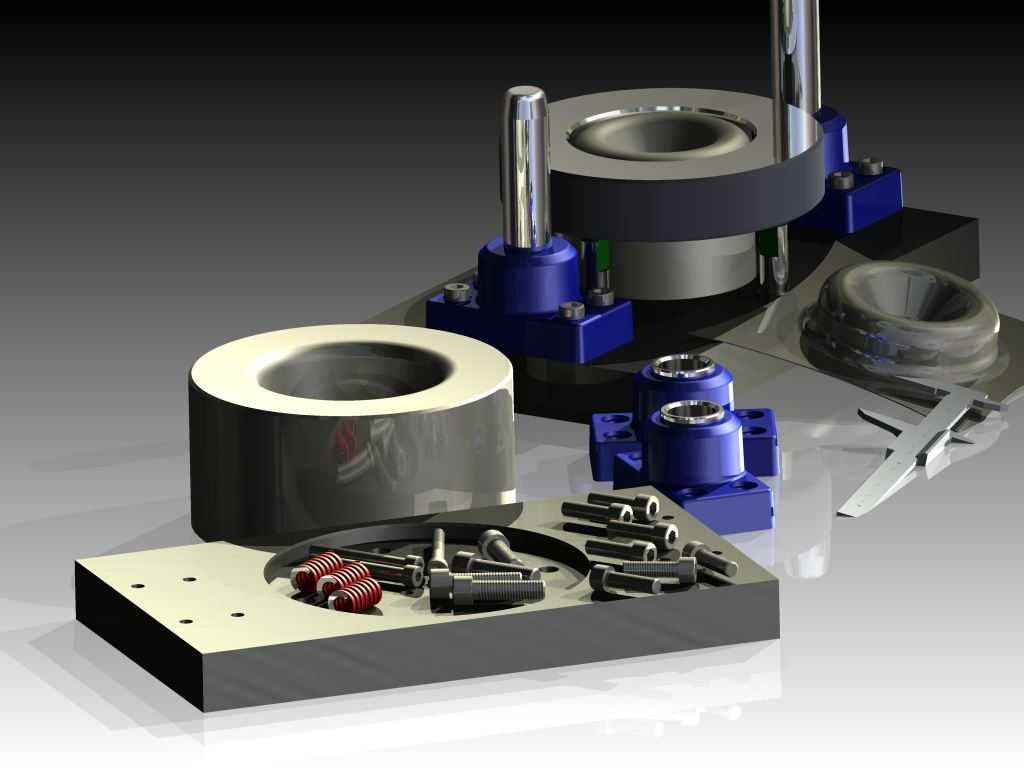

　　整套模具的上下模座采用45号钢调质处理，厚度足够承受160吨压力机的公称冲压力，模座背面加工有定位键槽，可快速与压力机的工作台定位槽对齐，减少安装调试时的找正时间。所有固定螺栓均采用内六角圆柱头螺钉，沉头孔深度与螺钉长度匹配，无突出模座表面的结构，避免合模过程中出现干涉。模具的排气孔开设在凸模成型面的最低点位置，孔径1.5mm，可避免拉延过程中型腔内部积存空气导致的成型件表面鼓包、凹痕缺陷，保证成型面的轮廓精度与表面质量。

　　从设计逻辑上看，这套模具优先考虑了长期批量生产的耐用性与维护便捷性，没有采用复杂的多动作结构，所有易损件均设计为可快速更换的结构，弹簧、导柱导套、定位销等标准件均采用行业通用规格，采购替换无需单独定制，适合中小型冲压加工车间的日常生产使用，成型后的工件尺寸精度可达到IT12级，满足常规五金结构件的尺寸公差要求，无需后续大量的整形、修边工序即可直接进入下一加工环节。
