齿轮传动式自动开门驱动机构设计

　　这套开门驱动机构主要面向自动化门禁、设备舱门、工业防护门的自动启闭场景，在智能仓储通道门、生产设备安全防护门、商用自动平移门等场景中均可适配使用，核心作用是将动力元件的旋转运动转化为门体的平稳直线或摆动启闭动作，替代人工手动操作，满足自动化产线、无人值守场景下的门体自动控制需求。从结构组成来看，整套机构集成了多级齿轮减速单元、同步带传动副、行程触发拨叉、安装基座以及动力安装位，动力端预留了标准的伺服/直流减速电机安装接口，可根据门体重量、启闭速度需求匹配对应扭矩的动力元件，无需额外加工转接结构。设计过程中优先考虑了传动平稳性需求，采用直齿轮与同步带组合的传动方案，直齿轮副承担大减速比的扭矩放大作用，

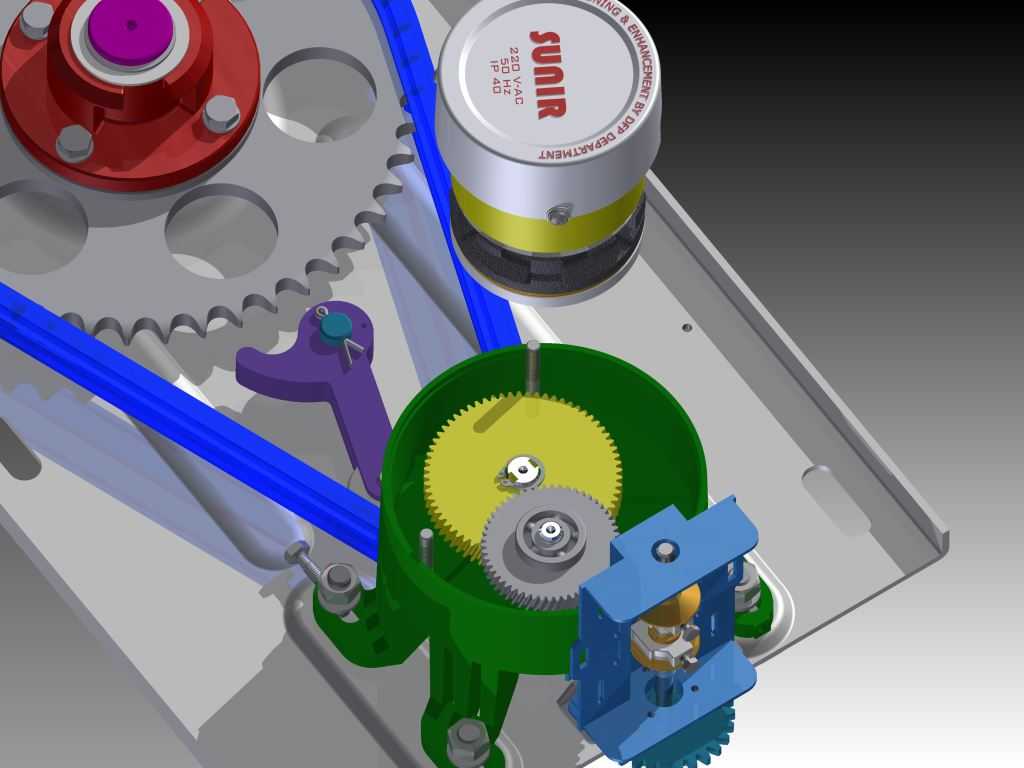

　　可将电机输出的高转速低扭矩转化为低转速大扭矩的输出动力，适配门体启动时的较大静摩擦力需求；同步带传动段则用于连接动力输出端与门体拖动组件，传动过程无背隙、运行噪音低，同时可吸收门体运行过程中的小幅振动，避免硬连接带来的齿轮冲击磨损问题。机构中的紫色拨叉部件为行程触发组件，随传动齿轮的转动同步摆动，在门体运行至完全开启、完全关闭两个极限位置时，拨叉会触发行程开关给出到位信号，控制动力元件停止输出，同时可配合锁止结构实现门体到位后的位置保持，避免门体受外力作用出现移位。绿色的齿轮护罩为一体式注塑或钣金弯折结构，完全包裹外露的传动齿轮副，一方面可避免车间内的粉尘、切屑落入齿轮啮合区域造成齿面磨损，

　　另一方面可防止运维人员误触转动的齿轮造成机械伤害，护罩上预留了润滑脂加注口，日常运维时无需拆解护罩即可完成齿轮副的润滑保养。安装基座采用整块铝合金板材铣削加工而成，所有传动部件的安装轴孔均采用一次装夹加工完成，同轴度、位置度公差控制在0.02mm以内，可保证齿轮啮合间隙均匀、同步带轮平行度符合要求，避免安装误差带来的传动卡滞、带轮偏磨问题。基座上预留了多组长条形安装孔，可适配不同安装面的螺孔位置，安装时可根据现场实际情况调整机构的整体固定位置，降低安装面的加工精度要求。从安装边界来看，整套机构的整体厚度控制在85mm以内，可嵌入安装在门体上方的横梁空腔内，不会额外占用通道的通行空间；横向安装尺寸可根据门体的行程需求调整同步带的长度，

　　适配0.8m-2m宽度的平移门体使用，若用于摆动门场景，只需将末端的同步带拖动组件替换为曲柄摆杆结构，即可将旋转输出转化为门体的90度摆动动作。设计时对传动链路的受力做了针对性优化，齿轮副采用45号钢调质处理，齿面高频淬火硬度达到HRC45-50，可承受长期往复运行的接触疲劳磨损；同步带选用氯丁橡胶加钢丝芯材质，额定拉力满足150kg门体的拖动需求，正常工况下使用寿命可达8000小时以上。机构的末端输出轴处设置了过载保护结构，当门体运行过程中遇到障碍物卡滞时，传动链路中的摩擦片会出现打滑，避免硬冲击造成齿轮断齿、电机烧毁的问题，同时可给控制系统反馈过载信号，触发电机反转实现防夹功能。整套机构的传动效率可达85%以上，相比传统的蜗轮蜗杆式开门驱动结构，能耗降低30%左右，同时不存在蜗轮蜗杆的自锁问题，断电状态下可手动拨动手动释放杆解除传动锁止，手动开关门的阻力小于15N，满足消防状态下的应急通行要求。在实际选型适配时，可根据门体的重量、启闭速度要求调整齿轮减速比，门体重量越大，选择的减速比越高，输出扭矩越大，对应的启闭速度会适当降低；若需要快速启闭场景，可适当降低减速比，匹配更高转速的电机，同时调整同步带的轮径比，满足运行速度要求。
