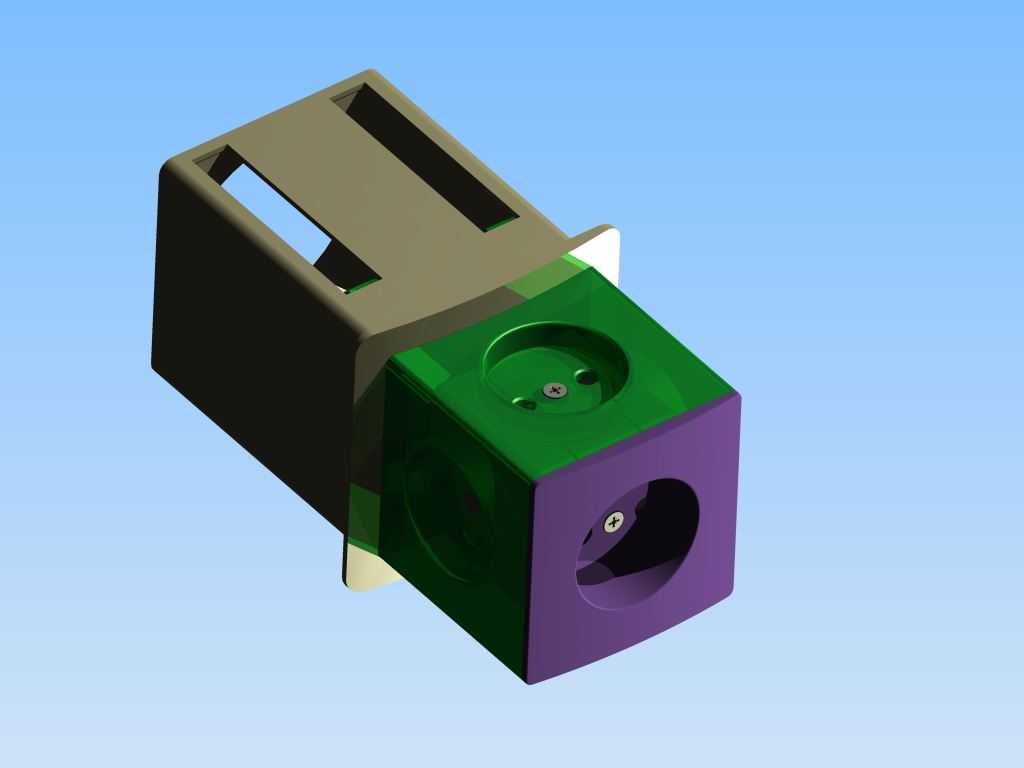

五路220V电源连接器壁盖结构设计

　　这款五路220V连接器壁盖，是面向低压配电场景下墙面嵌入式电源接驳需求开发的结构件，日常在工业控制柜侧壁、车间墙面电源接驳点、设备内置电源分线模块、实验室台面供电单元等场景都能见到这类部件的身影，核心作用是为五路220V强电接驳点位提供结构防护与安装定位，避免接线部位裸露带来的触电风险，同时规整内部走线，提升接驳部位的结构强度。

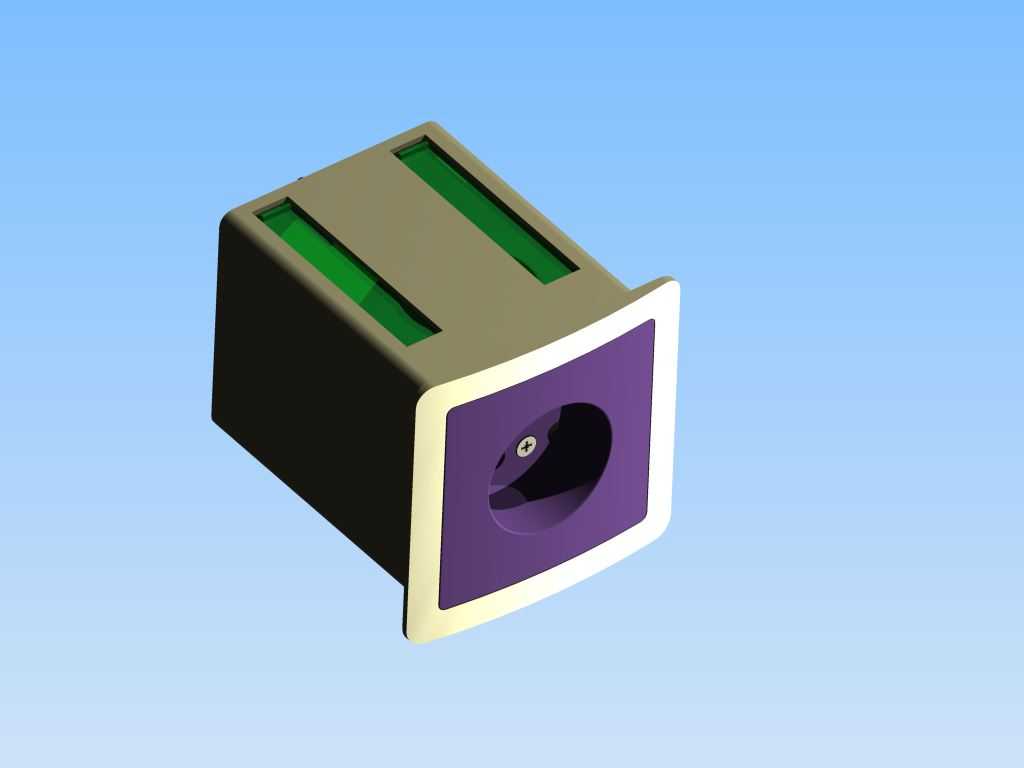

　　从实际使用的需求出发，这款壁盖的设计首先考虑了墙面安装的适配性，主体采用方腔式结构，后部预留的安装支耳带有定位缺口，能够直接卡入标准86型暗装底盒的固定点位，不需要额外制作安装转接件，现场施工时可以直接通过自攻螺丝完成固定，安装后外露面与墙面齐平，不会出现突出磕碰的问题。整体外形的长宽尺寸控制在70mm见方，嵌入墙体的深度为45mm，不会占用暗盒内部过多的走线空间，预留的内部腔室可以容纳五路接线端子的压线部位，同时留出足够的走线弯曲半径，避免2.5平方毫米的铜芯硬线在腔室内出现过度弯折损伤线芯的问题。

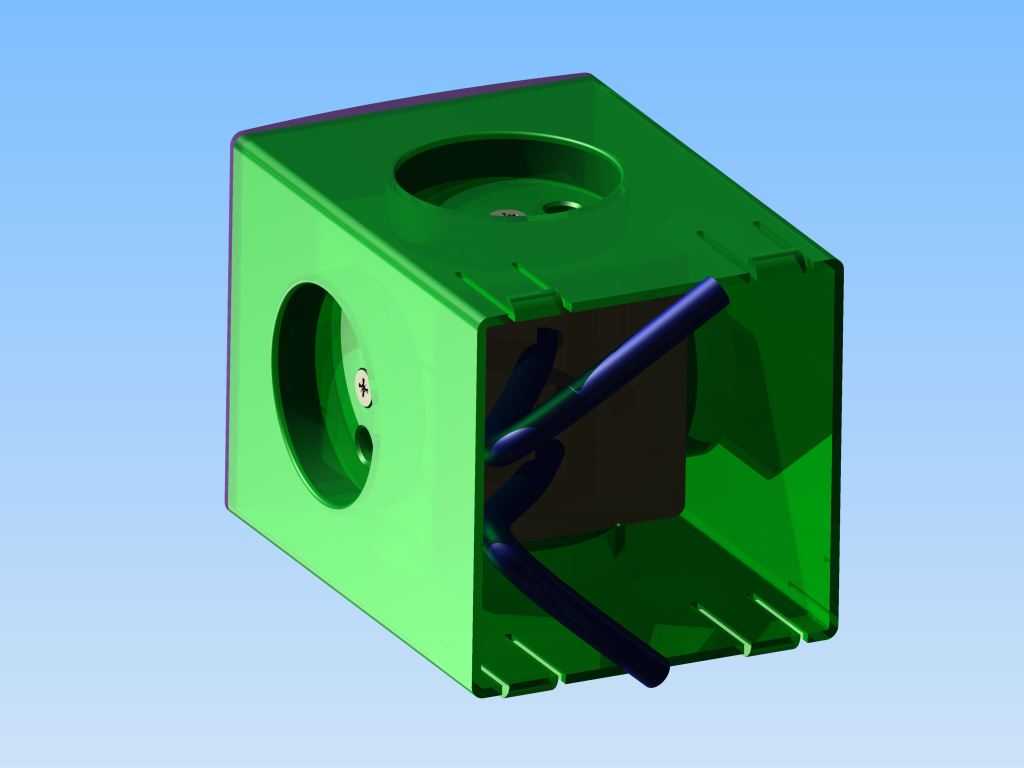

　　结构设计上，壁盖分为三个功能区域：后部的卡接固定段、中部的端子容纳腔、前部的接口防护面。后部卡接段做了导向斜角处理，推入暗盒时可以自动对齐安装位，两侧的弹性卡爪在推入到位后会自动卡入暗盒的侧边卡槽，即使不打螺丝也能实现临时固定，方便施工人员调整接线位置。中部的端子容纳腔做了分隔筋设计，五路接线位各自独立分隔，每个隔舱的宽度为12mm，刚好匹配标准220V接线端子的安装尺寸，隔舱之间的筋板厚度为1.5mm，采用绝缘阻燃的工程塑料材质，能够避免不同回路之间的电弧串扰，即使单路接线出现松动打火，也不会波及相邻回路。前部的接口防护面做了阶梯式沉台，每个接线孔位都带有向内的倾斜导向面，插头插入时可以自动对齐端子位置，不需要反复对位插拔，孔位边缘做了R2的圆角处理，避免插拔插头时割伤线材外皮。

　　考虑到长期使用的可靠性，壁盖的材质选用了添加抗UV助剂的阻燃PC/ABS合金，长期在-20℃到80℃的环境下工作不会出现脆裂变形，表面做了细磨砂处理，不容易积灰沾染油污，日常清洁只需要用干布擦拭即可。壁盖与连接器主体的配合面做了一圈0.8mm的密封线槽，安装时嵌入橡胶密封条后可以达到IP40的防护等级，能够阻挡日常的灰尘飞溅与水滴泼溅，适配车间、实验室等非防爆的普通工业场景。在接线操作的便利性上，壁盖的顶部预留了三个走线槽位，分别对应火线、零线、地线的汇流排走向，线槽边缘做了翻边处理，不会割破线缆的绝缘层，施工时可以直接将汇流排顺着线槽卡入，不需要额外整理线束走向，单点位的接线时间可以缩短40%左右。

　　实际选型使用时需要注意，这款壁盖适配的是额定电流10A的五路220V接线端子，单回路负载不超过2200W，安装时需要确保壁盖与暗盒之间的贴合面无杂物，避免出现安装缝隙导致防护等级下降。如果是在油污较重的机加工车间使用，可以在密封线槽处额外涂抹一圈密封硅脂，进一步提升防油污渗透的能力。壁盖的外露面没有做多余的装饰结构，所有棱角都做了倒钝处理，避免人员经过时磕碰划伤，整体结构没有易损件，正常使用寿命可以达到10年以上，不需要频繁维护更换。
