这套双工位敲击作业单元,主要面向批量零部件加工环节的敲击式装配、铆接、预紧校正类工序,常见于小型五金件组装、汽配小部件压铆、电子结构件壳体扣合这类需要稳定节拍敲击力的生产场景,相比单工位敲击结构,双工位布局可配合上下料机构实现交替作业,把单循环的等待空程时间压缩近40%,适配中等节拍的连续产线布局需求。

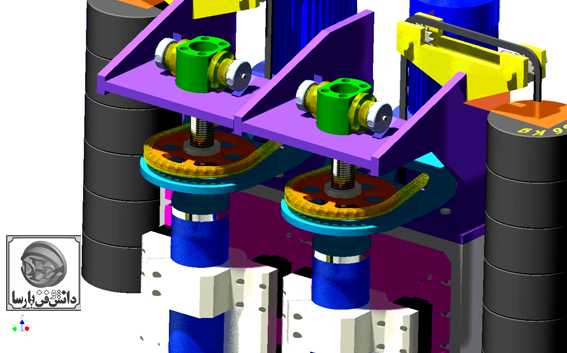

从结构布局来看,整套单元采用立式同轴排布逻辑,底部为两组对称布置的凸轮顶升传动组件,凸轮盘采用带齿槽的盘形结构,既可以通过齿位实现敲击行程的精准相位控制,也能在过载时通过齿面打滑实现机械保护,避免硬冲击损坏末端执行件。凸轮上方连接的是带导向套的立式顶升轴,轴体采用分段式设计,下段为光轴导向段,与安装基板上的自润滑铜套配合,保证顶升过程的径向跳动量控制在0.02mm以内,避免敲击点偏移;上段为敲击力传递段,通过法兰与上方的执行组件安装板连接,安装板采用紫色工程塑料材质的支撑板做绝缘隔振,减少敲击过程的振动向周边机架传递。
上方的执行端采用两组对称布置的绿色阀体式敲击头,敲击头内部集成了复位弹簧与力值调节垫块,可通过更换不同厚度的垫块调整单次敲击的行程与输出力值,适配不同硬度工件的加工需求,敲击头的输出端带有可更换的硬质合金撞头,磨损后可快速拆卸更换,无需拆解整个执行组件。两套敲击头分别固定在倾斜布置的安装支架上,支架角度经过调校,保证敲击力的作用线垂直于下方工件的待加工面,避免敲击过程产生侧向分力导致工件移位。
单元两侧设置的黑色柱状结构为配重导向柱,一方面作为整个单元的支撑立柱,承担上部结构的静载荷与敲击过程的动载荷,柱体表面做了发黑防锈处理,搭配侧面的黄色气动管路走线支架,把驱动敲击头复位的气动管路规整固定,避免作业过程中管路晃动干涉运动部件。右侧的黄色构件为工位切换检测摆臂,摆臂末端带有触发块,当其中一个工位完成敲击作业、凸轮转动到回程位置时,摆臂会随凸轮轴转动触发位置信号,给上下料机构发送换位指令,实现两个工位的交替上下料与敲击作业同步进行,不需要额外设置独立的工位切换驱动源,简化了整套单元的控制逻辑。
从安装边界来看,整套单元的横向安装尺寸控制在两个工位中心距220mm的范围内,纵向安装深度不超过300mm,整体高度从底部安装基面到顶部敲击头最高点为420mm,可直接集成到现有小型装配产线的工作台面上,不需要对原有产线做大规模结构改造。底部安装基板预留了四个M12的安装螺栓孔,孔位采用长圆孔设计,可在安装时微调单元的整体位置,补偿产线安装的累计误差。基板下方预留了凸轮驱动轴的连接接口,可直接对接产线的主驱动轴,也可独立搭配伺服电机做单单元驱动,适配不同的产线动力配置方案。
在设计细节上,这套结构特意把易磨损的导向套、撞头、凸轮接触块都设计成快换结构,日常维护时不需要拆解整个单元主体,只需要拆卸对应部位的锁紧螺丝即可完成易损件更换,单部件更换时间不超过10分钟,减少产线停机维护的时间成本。同时所有运动副的位置都预留了润滑脂注油口,可在不停机的状态下完成定期润滑保养,适配两班倒的连续生产作业需求。另外,整套结构的运动部件都做了安全间隙校核,相邻运动部件的最小安全间隙不小于5mm,避免加工过程中产生的金属碎屑落入运动副造成卡滞,也降低了运维过程中被运动部件剐蹭的风险。
