金属壳体拉伸成型冲压印模结构

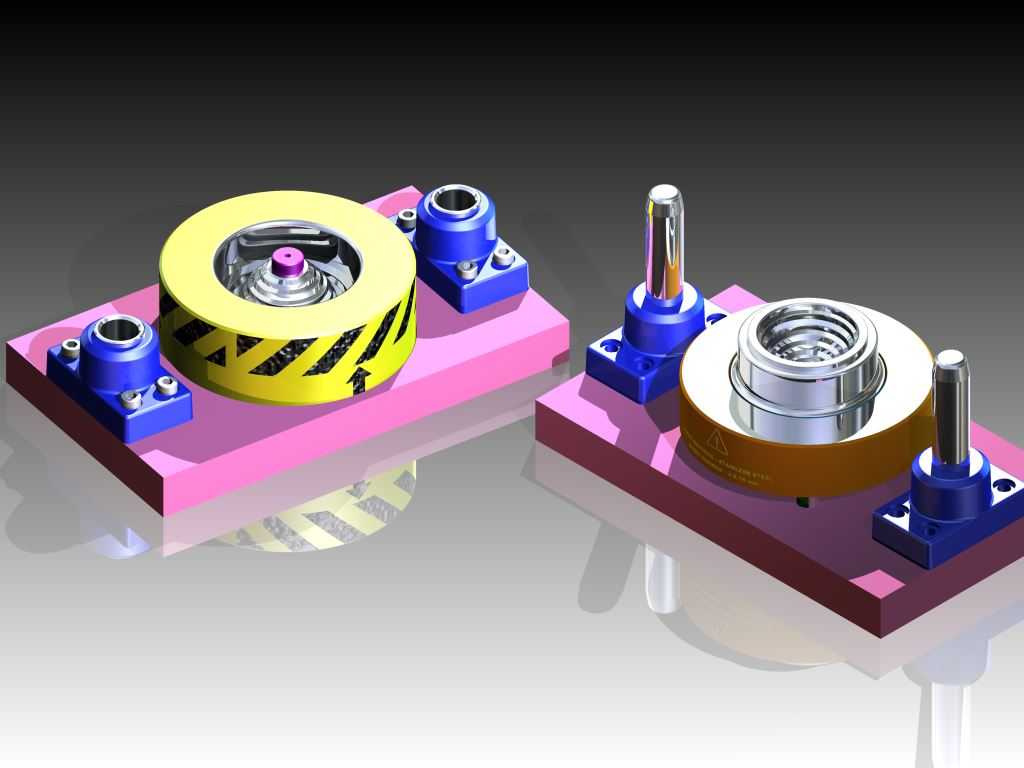

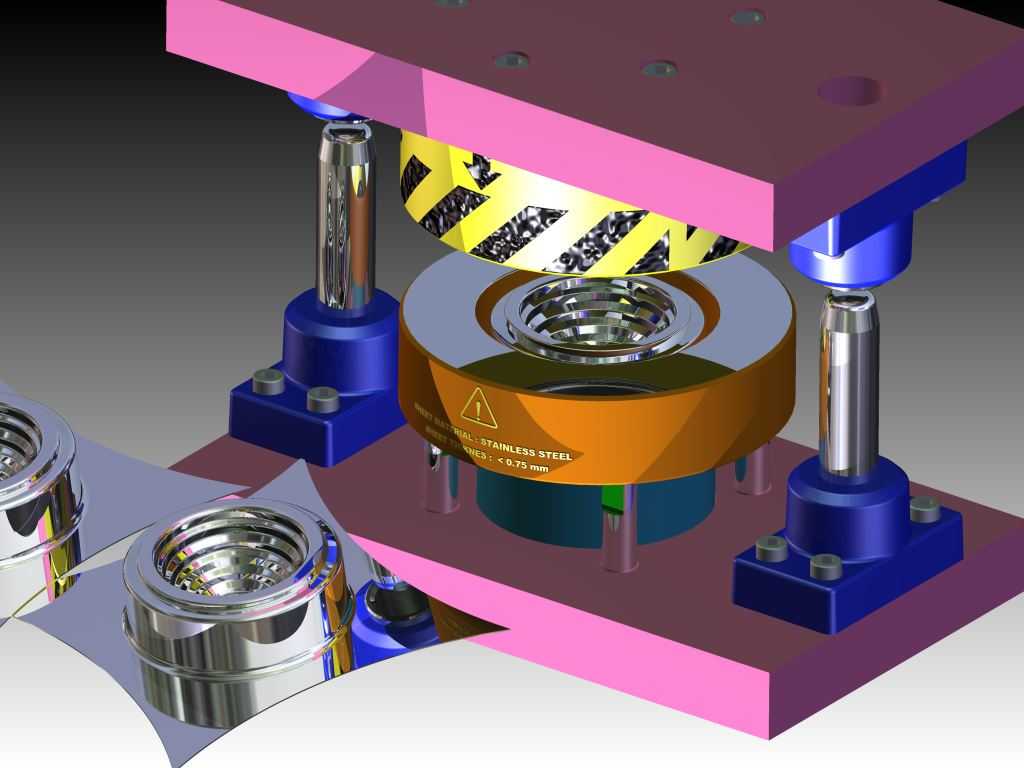

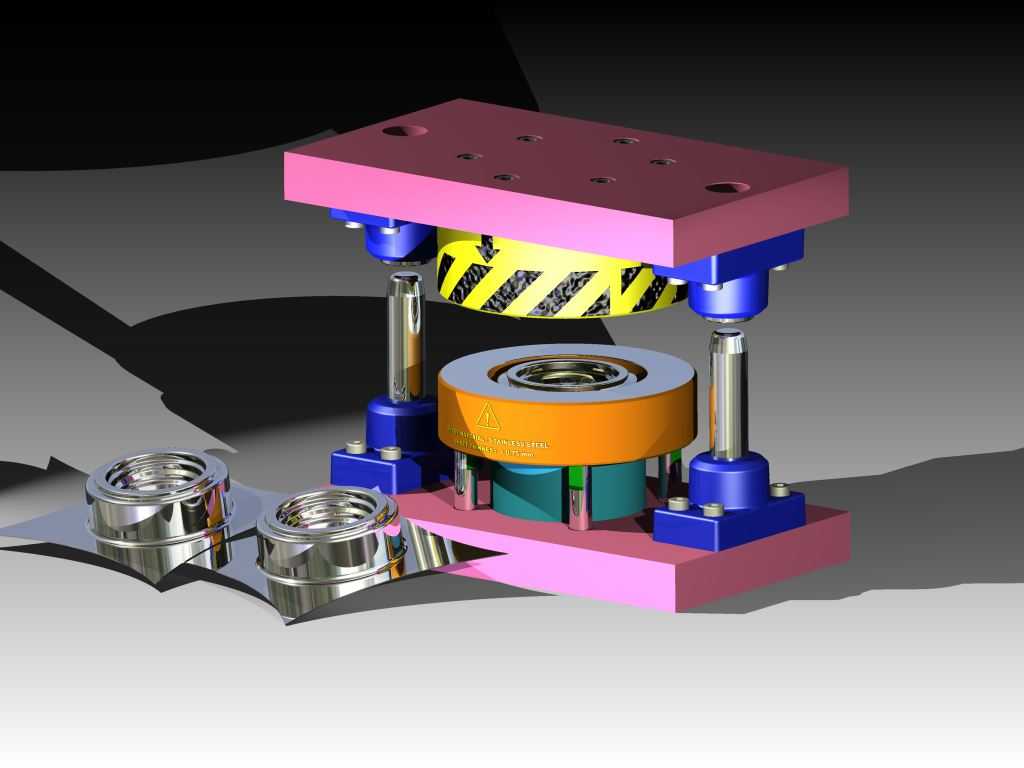

　　这套印模属于典型的单工序拉伸冲压成型工装，主要应用于日用五金、小家电配件、小型汽车冲压件的批量生产场景，针对带法兰边的薄壁回转体金属零件做一次拉伸成型作业，适配常规开式单点压力机的安装接口，可直接挂载在公称压力63吨到120吨区间的普通冲压设备上使用，不需要额外定制非标模架。整套模具采用后侧导柱模架做导向，上下模座选用45号钢调质处理，导柱导套配合间隙控制在0.02mm以内，保证连续冲压过程中上下模的对中精度，避免拉伸过程中出现壁厚不均、侧壁拉裂的问题。上模部分的凸模采用硬质合金镶套结构，成型工作面做镜面抛光处理，表面粗糙度达到Ra0.8以下，减少拉伸过程中材料与凸模的粘附，降低零件内壁的拉伤概率；凸模根部设计有圆角过渡，

　　圆角半径根据拉伸材料的厚度做匹配，针对0.5mm到1.2mm厚度的低碳钢、不锈钢薄板，圆角半径取5倍料厚，避免拉伸初始阶段材料在圆角处出现应力集中导致的开裂。下模部分的凹模采用分体式压边圈结构，压边圈通过独立的氮气弹簧提供压边力，可根据不同材质、不同厚度的冲压材料灵活调整压边力大小，压边力沿凹模周向均匀分布，避免拉伸过程中法兰边材料起皱；凹模型腔同样做抛光处理，型腔入口圆角取8倍料厚，让材料在流入型腔的过程中流动阻力均匀，减少零件侧壁的厚度差。模具的安装边界方面，上模座的模柄直径适配常规压力机的滑块模柄孔，安装时直接插入滑块模柄孔锁紧即可，不需要额外做转接法兰；下模座的安装槽距、压板固定位置完全匹配标准压力机的工作台T型槽间距，

　　现场安装时不需要二次加工底座，可快速完成换装。整套模具的闭合高度、开模行程都做了适配常规压力机的参数设计，最大开模距离足够操作人员取放零件，也适配配套的自动送料机构安装空间，可搭配卷料自动送料线实现连续无人化冲压作业。设计过程中特意在压边圈上预留了润滑脂导流槽，冲压过程中可自动向材料接触面涂布拉伸润滑油，减少材料流动阻力，同时在凸模中心设计了透气孔，避免拉伸成型后零件与凸模之间形成真空导致卸料困难，配套的弹性卸料装置采用矩形弹簧提供卸料力，卸料力足够克服零件与凸模的包紧力，开模时可顺利将成型零件从凸模上脱出，不会出现零件粘在上模的情况。针对不锈钢这类加工硬化明显的材料，模具的成型工作零件都做了表面镀钛处理，提升表面硬度与耐磨性，延长模具的连续冲压寿命，正常维护状态下可实现百万冲次以上的使用寿命。模具的导向件都加装了防尘密封结构，避免冲压过程中产生的金属碎屑进入导柱导套配合面，磨损导向件影响模具精度。
