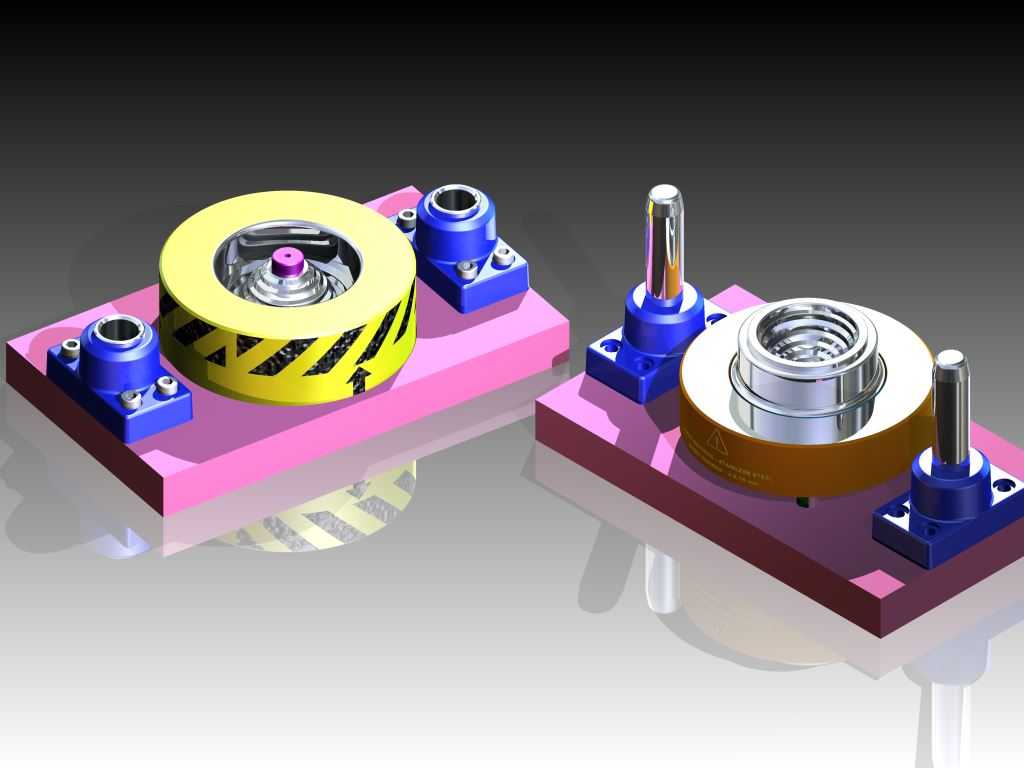

卷料定位压紧工装夹具三维结构

　　这套工装结构主要面向薄型卷料的精密加工工序定位场景，常见于五金冲压、软磁材料冲切、薄膜精密裁切这类需要对成卷来料做端部固定、周向定位的工位，区别于通用型台钳类夹持工具，它的设计完全贴合卷料类工件的装夹痛点——卷料自身带中空内孔、端面平整度存在来料公差、装夹时不能破坏料带表面镀层或基准面。从结构布局来看，整套工装采用双工位对称排布在同一块安装基板上，基板做了沉头安装孔设计，安装时可以直接通过内六角螺栓固定在设备工作台的T型槽上，安装边界的孔位间距适配常规400mm规格的冲床、裁切机工作台槽距，不需要额外做转接板，基板厚度选取16mm的45号钢调质处理，长期承受压紧力不会出现基板翘曲变形，保证两个工位的平行度公差控制在0.02mm以内。

　　每个独立工位的核心结构分为三个部分：底部承托座、周向定位销组件、侧边压紧导向单元。底部承托座做了台阶式设计，下层台阶和基板定位槽配合做装配定位，上层承托面的直径匹配对应规格卷料的内圈支撑直径，承托面表面做了硬质阳极氧化处理，硬度达到HV400以上，避免长期和卷料端面摩擦出现拉毛、凹坑，影响后续装夹的定位精度；承托座中心预留了定位芯轴的安装孔，芯轴和卷料内孔的配合公差选取H7/g6，属于间隙配合范畴，工人上下料的时候不需要敲击就能顺利把卷料套入芯轴，同时配合间隙控制在0.03mm以内，不会出现卷料装夹后径向窜动的问题。周向定位销组件分布在承托座的侧方，一共两组对称布置，定位销的头部做了圆弧过渡，不会刮伤卷料侧边的料带，

　　定位销的伸出高度刚好匹配卷料的料带堆叠高度，当卷料套入芯轴后，旋转卷料让料带的起始边靠紧定位销，就能快速完成周向角度定位，不需要反复测量找正，能把单卷料的装夹找正时间从原来的2分钟压缩到20秒以内，大幅提升批量加工的换料效率。侧边的压紧导向单元采用立式支座加旋转压头的结构，支座通过四颗内六角螺栓固定在基板上，压头的工作端包覆了聚氨酯缓冲层，压紧时不会在料带表面留下压痕，压头的行程做了限位设计，最大压紧行程15mm，适配料带堆叠厚度在10mm以内的卷料装夹，压杆部分做了镀铬处理，表面粗糙度达到Ra0.8，长期往复伸缩不会出现卡滞问题。设计过程中特意规避了传统工装的几个常见问题：一是没有采用整体式的压板结构，

　　避免压板遮挡卷料的加工基准面，让加工刀具可以完整覆盖卷料的有效加工区域，减少空刀行程；二是所有易损件都做了快拆设计，定位销、压头、承托座都可以单独拆卸更换，不需要整体拆解工装就能完成易损件维护，降低产线的运维成本；三是两个工位的结构参数完全一致，加工同规格卷料的时候可以交替上下料，一个工位处于加工状态时，工人可以在另一个工位完成待加工卷料的预装，进一步压缩工序间的等待时间。从实际使用的适配场景来看，这套工装除了适配常规的金属卷料冲切工位，也可以通过更换不同直径的承托座和芯轴，快速适配不同内径规格的卷料，不需要重新加工整套基板和压紧支座，只需要更换核心定位零件就能覆盖30mm到120mm内径区间的卷料装夹需求，柔性化程度远高于传统的专用工装。结构上所有的棱角位置都做了R2以上的圆角处理，避免工人上下料的时候被锐边划伤，符合机械加工工位的安全设计要求；各个活动部件的润滑注油孔都做了隐藏式设计，不会出现润滑油滴落污染料带的问题，适配对洁净度有一定要求的电子材料冲切加工场景。
