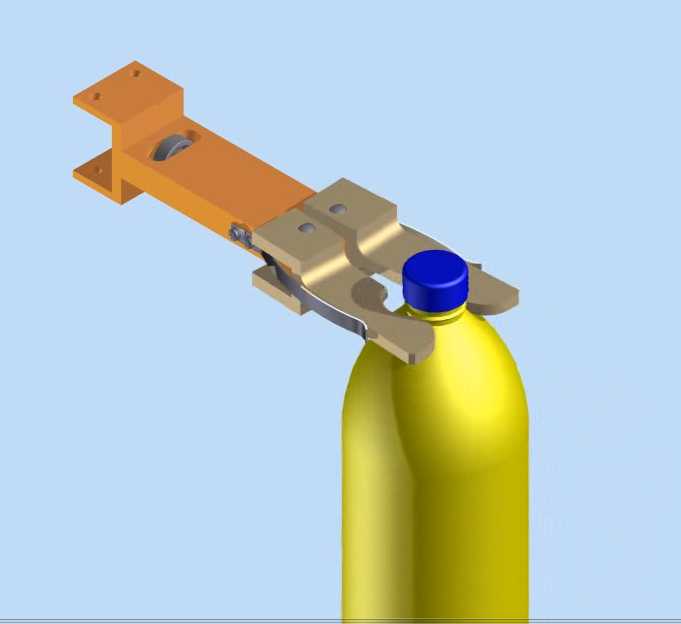

气瓶专用夹持搬运机械手爪结构

　　该夹持结构主要面向工业生产环节中高压气瓶类圆柱形容器的转运、工位上下料场景，常见于气体充装生产线、危化品仓储转运、工业气瓶检测线等作业场景，替代传统人工抱持搬运的作业模式，适配自动化生产线的机械手末端执行需求，也可配套专机完成气瓶的固定夹持工序。从功能实现逻辑来看，该夹持机构采用双抱爪对合的夹持形式，夹持端贴合气瓶瓶口下方的圆弧曲面，接触位置做了适配圆柱面的弧形开槽设计，夹持时可形成足够的包角，避免刚性接触刮伤气瓶表面涂层，同时配合机构自带的锁止结构，在断气断电的异常工况下也能保持夹持力，防止气瓶滑落引发安全事故。整体安装端采用带安装孔的直角支座结构，支座上预留的四个通孔可直接与机械手末端法兰、

　　专机移动滑台或者固定工位架通过螺栓连接，安装基准面做了铣平处理，保证装配后夹持中心与设备运动轴的同轴度误差控制在合理范围内，无需额外做复杂的调校即可投入使用。设计过程中优先考虑了夹持动作的可靠性，驱动端通过摆臂连杆结构带动两侧夹爪同步开合，开合行程可覆盖常规工业气瓶的颈部直径范围，夹爪开合过程中两侧运动完全同步，不会出现偏夹、卡滞的问题；夹爪与连杆的连接位置采用销轴铰接，铰接处预留了润滑脂加注间隙，长期往复运动下也不会出现磨损松旷的问题。从安装边界来看，整体结构沿夹持方向的伸出长度适配常规机械手的作业半径范围，不会因为结构过长导致末端负载力矩超出设备额定值，夹爪完全张开时的外轮廓尺寸不会与周边工位的护栏、设备机架产生运动干涉，

　　夹持闭合后夹爪的最外沿小于安装支座的宽度，可顺利通过工位间的安全通道。结构的受力路径经过优化，夹持作业时气瓶的重力通过夹爪传递到连杆摆臂，最终全部承载到安装支座上，中间的铰接销轴仅承受剪切力，没有额外的弯矩负载，长期重载作业下也不会出现结构变形。夹爪的接触面上预留了防滑垫安装槽，可配套粘贴橡胶或者聚氨酯防滑垫，进一步提升夹持摩擦力，针对表面有油污或者冷凝水的气瓶也能保持稳定夹持，不会出现打滑偏移的问题。整个机构没有复杂的异形加工件，大部分零部件采用板材切割、铣削加工即可成型，加工工艺性好，后期维护时易损件更换便捷，铰接销轴采用标准件，无需单独定制加工，降低了生产和维护成本。在实际工位适配中，该夹持结构可根据不同规格的气瓶直径更换对应弧度的夹爪块，无需改动整体连杆和支座结构，即可适配多种规格的圆柱类容器夹持需求，拓展性较强，除了气瓶之外，也可适配其他同直径范围的圆柱工件的夹持搬运作业。
