户外储能配套外置电池防护壳体结构

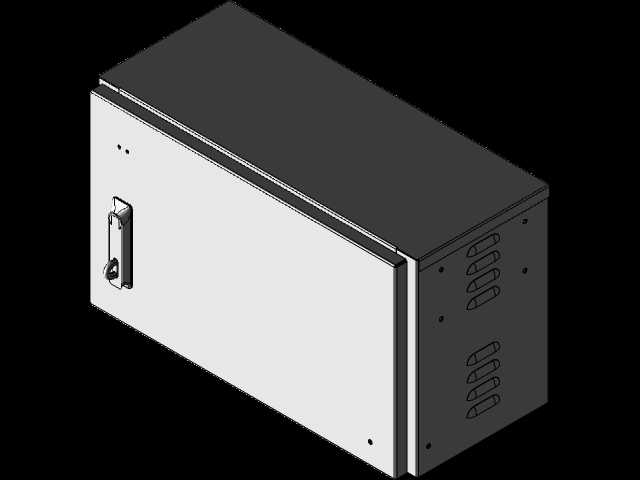

　　在分布式储能、户外备用电源、通信基站后备供电这类场景里，外置电池组的防护壳体一直是容易被忽略但直接影响整套系统可靠性的核心结构件，很多现场运维反馈的电池组受潮进灰、接线端磕碰损坏、散热不良导致电芯提前衰减的问题，追根溯源都和外壳的结构设计合理性直接相关。这款外置电池外壳采用分体拼接式钣金结构，主体分为上盖、主腔体、侧端板三个核心装配单元，主腔体采用折弯一体成型工艺，减少了拼接焊缝的数量，从结构根源上降低了拼接缝隙带来的密封失效风险，上盖和主腔体的配合边采用内扣式折边结构，装配后折边会完全覆盖拼接缝隙，不需要额外加装密封胶条就能实现基础的防泼溅、防大颗粒粉尘侵入的效果，适配大部分非极端露天的安装场景。侧端板的设计做了功能分区，

　　带锁具的一侧为接线操作面，锁具采用平面式按压锁，锁具闭合后完全和端面齐平，不会突出壳体表面，既可以避免安装运输过程中锁具被磕碰损坏，也能防止无关人员随意打开壳体触碰内部带电接线端，锁具旁预留的两个小孔位是状态指示灯的安装位，不需要打开壳体就能直接观察电池组的充放电状态、故障告警状态，日常巡检的效率能提升不少。另一侧的端板做了阵列式的通风散热槽，散热槽采用下斜向的百叶窗式冲压结构，槽口向下倾斜，既可以保证壳体内部的热空气能够顺利通过槽口排出，避免电芯充放电过程中热量在壳体内部积聚导致工作温度超标，也能防止垂直下落的水滴、飘落的灰尘直接通过散热槽进入壳体内部，散热槽的排布位置对应内部电池模组的安装高度，刚好对准电芯的发热核心区域，

　　散热气流可以直接带走电芯表面的热量，不需要额外加装导流结构就能形成顺畅的自然散热风道。壳体的安装边界做了通用化适配设计，底部预留的四个固定孔位采用长圆孔设计，安装时可以根据现场支架的孔位偏差做一定范围的位置调整，降低现场安装的对位难度，壳体的内部空间预留了标准电池模组的安装位，同时在接线侧预留了接线端子、保护电路板的安装空间，不需要额外做结构修改就能适配市面上大部分同规格的磷酸铁锂电芯模组。从结构强度角度看，壳体的折弯边都做了压筋加强处理，在不增加钣金板材厚度的前提下，大幅提升了壳体的抗形变能力，堆叠安装时上层设备的重量不会导致壳体出现凹陷变形，保护内部的电芯和接线结构不受挤压。壳体的边角位置都做了小半径的圆角处理，

　　避免钣金锐边在安装、运维过程中划伤操作人员，同时也能减少边角位置的应力集中，在受到外力冲击时不容易出现开裂变形的问题。实际应用中，这类壳体既可以作为独立外置电池包的防护结构，搭配小型储能逆变器组成户用备用电源系统，也可以多组并联安装在通信基站、户外监控设备的供电支架上，作为后备供电单元的防护结构，相比一体焊接的壳体，这种拼接式结构的装配难度更低，后期维护时只需要拆开对应的端板就能完成电芯更换、线路检修的操作，不需要完全拆解整个壳体，能大幅降低后期运维的时间成本。设计过程中也充分考虑了钣金加工的工艺性，所有折弯角度都采用标准90度折弯，冲压的散热槽、锁具安装位、固定孔位都可以在常规数控冲床、折弯设备上完成加工，不需要开发特殊的成型模具，小批量生产时的加工成本控制更有优势，同时壳体的表面处理可以根据使用场景选择喷塑、镀锌等不同工艺，适配高湿度、高盐雾等不同的恶劣安装环境。
