PTSOP26型薄型表面贴装芯片封装结构

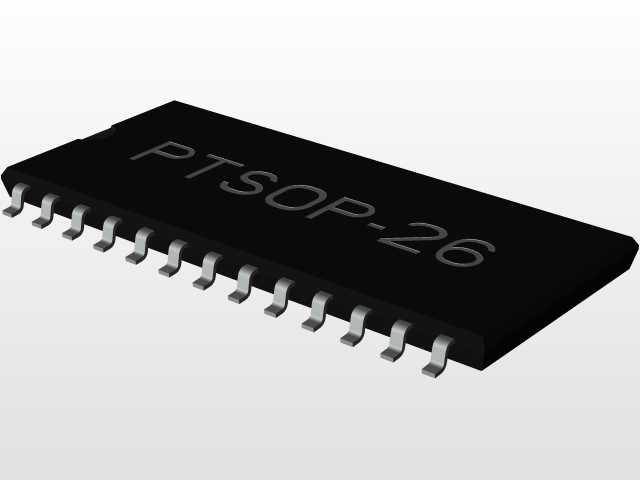

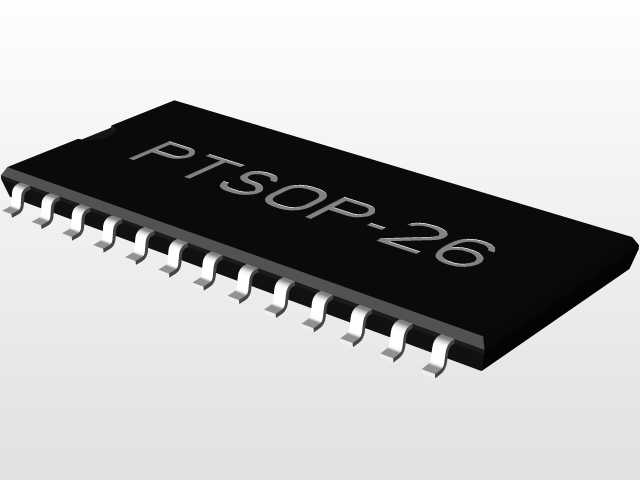

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装选型直接决定了整板的布线密度、焊接良率与长期运行可靠性，PTSOP-II型26引脚薄型小尺寸封装，是目前中引脚数通用存储、接口类芯片应用极广的封装形式。这类封装的核心设计逻辑，是在保障引脚焊接强度与电气性能的前提下，尽可能压缩封装本体的占板面积，适配高密度贴装的生产需求。从实际安装边界来看，该封装本体长度控制在17.4mm，宽度为7.62mm，引脚采用双侧对称排布，相邻引脚中心节距为1.27mm，这个尺寸参数是经过多轮贴装工艺验证的成熟规格：1.27mm的引脚节距刚好匹配常规SMT产线的钢网开孔精度，不需要额外升级高精度贴装设备就能实现稳定量产，

　　不会出现引脚连锡、虚焊的批量工艺问题；7.62mm的本体宽度，在双侧引出引脚的结构下，给芯片底部的PCB走线预留了足够的穿行空间，布局时可以在芯片下方走4-6条0.2mm线宽的信号线，大幅提升板内空间利用率。做这类封装的三维建模时，不能只做外观轮廓的示意，必须把引脚的成型弧度、引脚末端的共面度公差、本体边缘的脱模斜度这些细节还原到位——很多新手建模时容易把引脚做成直上直下的直角结构，实际生产中SOP类封装的引脚是经过打弯成型的，引脚末端与PCB焊盘接触的平面有严格的共面度要求，建模时如果忽略这个弧度，后续做PCB封装匹配、钢网开孔设计、焊接仿真的时候都会出现偏差，甚至导致投板后贴装失败。从功能特性上看，

　　薄型TSOP类封装相比传统的DIP直插封装，占板面积仅为同引脚数DIP封装的三分之一左右，封装厚度也更薄，适合用在对设备厚度有要求的便携类产品里；同时双侧引出的引脚结构，相比QFN类无引脚封装，焊接后的目视检测难度更低，产线的AOI检测设备可以直接识别引脚的焊锡浸润状态，不需要额外做X-Ray检测就能判断焊接质量，能有效降低批量生产的检测成本。在实际选型应用中，这类26引脚的PTSOP封装常用来搭载容量1Mb-16Mb的并行NOR Flash、低速接口转换芯片、小型电机驱动芯片，广泛用在路由器主板、工控IO扩展板、家电主控板、车载辅助电子模块上。设计PCB封装的时候要注意，引脚焊盘的长度不能完全照搬引脚的接触长度，要向外延伸0.

　　5-0.8mm的焊盘外延，形成便于焊锡爬升的拖尾，这样回流焊的时候焊锡可以顺着引脚表面形成良好的浸润弯月面，减少虚焊风险；同时芯片本体下方的丝印框要比实际本体尺寸大0.2mm的余量，避免贴装时器件偏移被丝印油墨顶住导致浮高。另外这类封装的散热路径主要通过引脚向PCB焊盘传导，建模时如果要做热仿真，需要准确还原每个引脚的横截面积与接触热阻，不能把引脚和本体做成一体化的实体，否则仿真出来的结温数据会比实际值偏低，误导散热设计。很多结构工程师在做整机布局的时候，容易忽略这类表贴芯片的高度空间，PTSOP-II封装的本体厚度通常在1.2mm左右，加上引脚焊接后的焊锡厚度，整体占用的高度空间在1.5mm上下，布局时如果在芯片正上方放置结构件或者其他板卡，要预留至少0.5mm的安全间隙，避免组装时压坏芯片本体或者导致引脚脱焊。从封装的机械强度来看，PTSOP封装的环氧树脂本体硬度较高，能承受常规SMT回流焊的高温冲击，引脚采用铜合金镀锡材质，有足够的弹性，能抵消PCB受热膨胀产生的应力，不会因为温循过程中的应力拉扯导致引脚断裂，这也是这类封装能在工业级温度范围的设备中长期应用的重要原因。做三维建模的时候，还要注意本体表面的标记区域、引脚的倒角细节，这些细节虽然不影响结构安装，但在做整机数字化样机、生产装配指导文件的时候，精准的模型能帮助产线操作人员快速识别器件方向，避免贴装时芯片反向导致的批量报废。
