面板安装式大电流直流供电插座结构

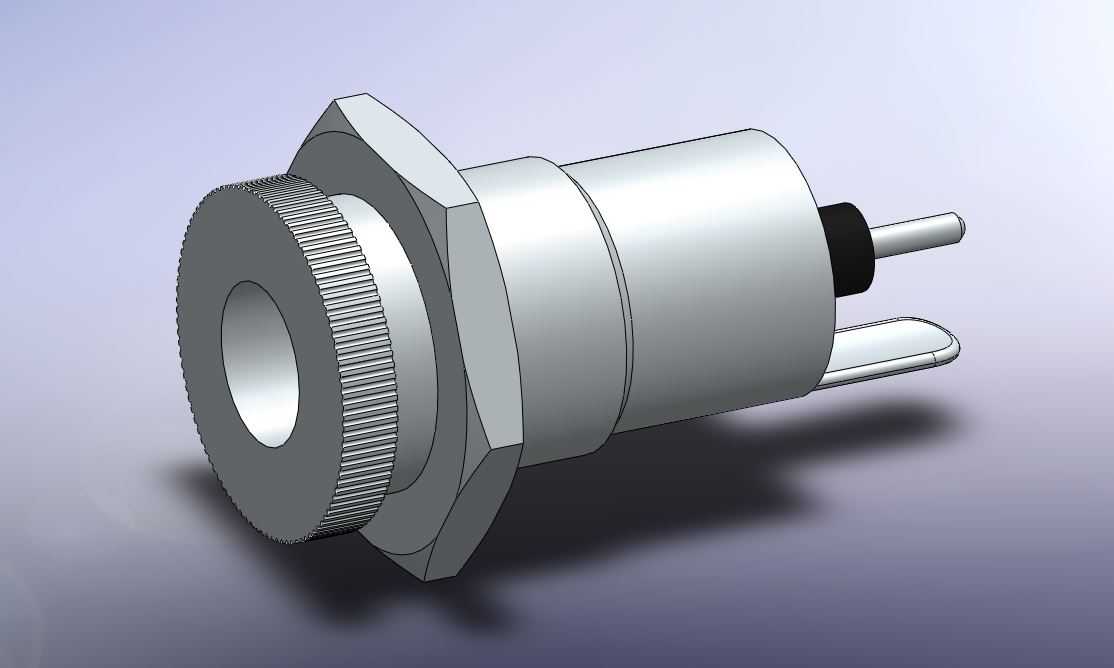

　　即便在没有工具的现场装配场景下，也能保证足够的锁紧力矩，避免长期使用后螺母松动导致插座移位。接插端的内孔采用同心结构设计，中心插针为正极接触端，外围的金属套为负极接触端，插针与外套之间设置了绝缘隔层，避免正负极之间出现爬电或短路问题，插针末端做了圆弧导向处理，插头插入时不需要刻意对准，顺着导向弧面就能顺利滑入接触位，能有效减少反复插拔对接触端的磨损，提升接插件的循环使用寿命。尾部的两个焊片引脚，分别对应正负极回路，焊片做了加宽加厚处理，既可以直接焊接导线实现硬线连接，也能适配PCB板的直插焊盘，直接焊接在设备内部的电源电路板上，省去了额外的接线端子转接步骤，减少回路中的接触电阻，避免大电流通过时接点处出现异常发热。这款直流供电接插件，主要面向需要面板嵌入式安装的低压直流供电场景，常见于工业控制机柜、台式测试仪器、小型机电设备、户外便携供电装置的电源输入端口，用来匹配对应规格的直流插头，实现设备内部供电回路与外部直流电源的可靠连通，避免导线直接外露连接带来的拉扯松脱、误触短路风险。从结构设计来看，前端带滚花的锁紧螺母配合中部的六角定位台，是典型的面板安装固定结构，安装时仅需在设备面板上开出对应直径的圆孔，将插座主体从面板后侧穿入，再从面板前侧拧上滚花螺母即可完成固定，六角台卡在面板后侧的防转槽内，拧动螺母时不会带动插座本体跟转，安装过程不需要额外的工装夹持，徒手就能完成锁紧，滚花纹路的设计也增大了手指接触的摩擦力，

　　接触部件采用弹性铜材基底加表面镀镍处理，基底铜材保证了足够的导电性能，降低通电时的压降损耗，表面镀镍层则提升了接触件的抗氧化、耐磨性能，在长期暴露的使用环境下也不容易出现接触表面氧化锈蚀导致的接触不良问题，外壳主体采用绝缘工程材质，具备足够的结构强度同时，能实现带电部件与设备金属面板之间的可靠绝缘，避免出现面板漏电的安全隐患。从安装边界尺寸来看，前端滚花螺母的外径大于面板开孔直径，保证锁紧后能完全覆盖开孔边缘，不会出现安装缝隙，中部六角定位台的对边尺寸略小于开孔直径，预留了微小的装配间隙，降低面板开孔的加工精度要求，普通的冲孔或钻孔工艺就能满足安装需求，不需要做高精度的铣削加工，能有效降低设备壳体的加工成本。

　　插座整体的轴向长度经过适配设计，能兼容厚度在1到3毫米之间的常见设备面板，不管是薄金属板机柜、塑料外壳仪器还是加厚的绝缘设备面板，都能通过调整前端螺母的锁紧位置实现可靠固定，不需要针对不同面板厚度定制不同规格的插座，减少了物料选型的种类。在实际使用场景中，这类大电流直流插座能承载的电流规格远高于小型消费电子类的直流电源接口，适合给功率稍大的直流设备供电，比如工业现场的直流传感模块、小型直流驱动装置、便携检测仪器等，接插后的保持力足够，常规的设备移动、导线拉扯不会导致插头意外脱落，保证供电回路的连续性。结构设计上没有多余的复杂零件，整体由接触组件、绝缘主体、安装锁紧件三个部分组成，装配工序简单，零件加工难度低，适合批量生产制造，

　　各部件之间的配合公差经过合理设定，既保证零件组装时不会出现过松松脱的问题，也不会因为公差过紧导致装配困难，提升生产装配的效率。接触端的插拔力经过匹配设计，插入时阻力适中，不会出现过紧难以插拔或者过松容易脱落的问题，长期插拔后接触件的弹性衰减控制在合理范围内，能保证数百次插拔循环后仍然保持稳定的接触压力，不会出现接触电阻过大的问题。尾部的焊片引脚做了防氧化镀层处理，焊接时容易上锡，不会出现虚焊、假焊的问题，焊接后焊点的结合强度足够，能承受一定的导线拉扯力，不会因为导线受力导致焊片从本体上脱落。绝缘外壳的材质具备一定的耐温性能，在焊接或者长期通电发热的情况下，不会出现材质软化、变形的问题，能保持结构尺寸的稳定性，保证各部件之间的位置精度，避免因为结构变形导致正负极接触件移位出现短路风险。
