钣金拼接式变压器防护安装箱体

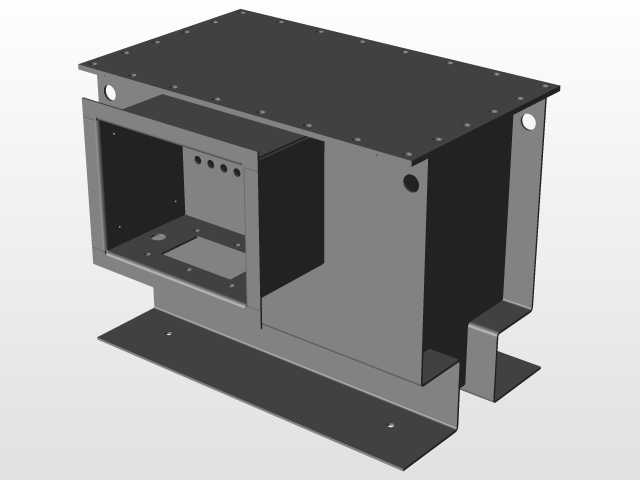

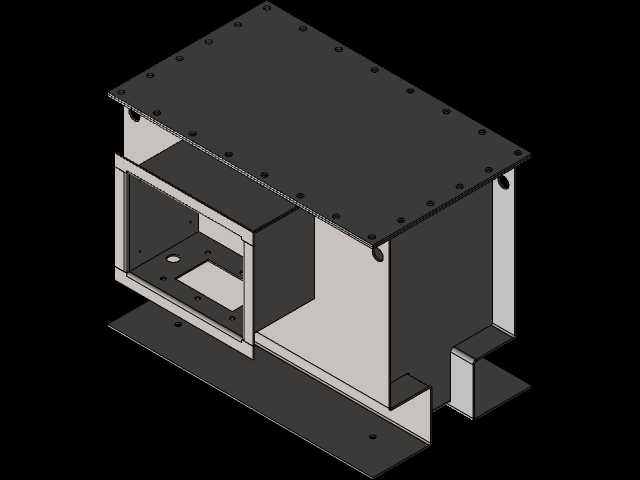

　　在工业配电、设备内置供电模块的布设场景里，这类钣金拼接结构的变压器箱体是核心的承载防护部件，区别于户外敞开式的大型箱变外壳，这款紧凑型箱体更多适配设备内置、车间小功率配电支路的变压器安装需求，日常会被集成进机床控制柜、生产线专用供电柜、小型成套配电单元内部，用来包裹固定干式小容量变压器，同时隔绝变压器运行时的电磁干扰、避免运维过程中人员误触带电部件，也能阻挡车间内的金属碎屑、切削液飞溅、粉尘堆积对变压器绕组、接线端子的侵蚀。从结构设计逻辑来看，整个箱体采用拆分式钣金折弯拼接方案，没有采用一体冲压成型的结构，主要是考虑到内置安装场景的维护便利性，顶部盖板通过周圈均匀排布的螺丝孔位实现可拆卸连接，日常检修变压器接线、

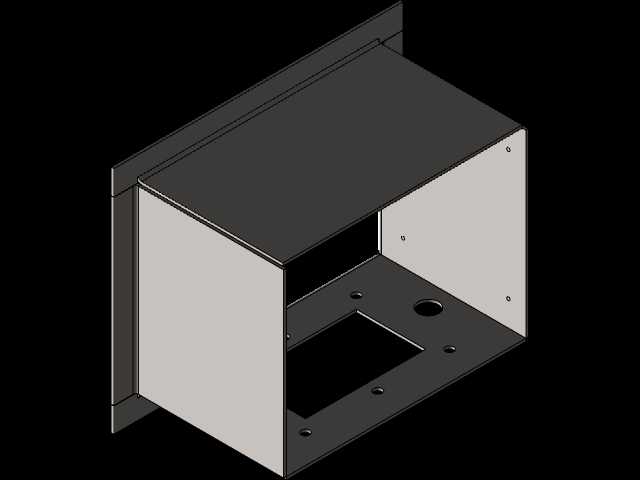

　　检测绕组温度时不需要完全拆解整个箱体，只需卸下顶部对应位置的紧固件即可掀开盖板操作；箱体侧面预留的开放式窗口是专门对应变压器接线端的操作位，不需要额外在箱体上开孔走二次线，接线端子可以直接从窗口位置引出，对接外部配电回路的铜排或者线缆，减少了现场二次加工的工作量。底部延伸出的带安装孔折边是整个箱体的固定基准，安装时可以直接通过螺栓将箱体锁定在设备内部的安装梁或者柜内安装板上，折边的开孔位置做了长圆孔余量设计，能够抵消安装面的平面度误差、以及钣金加工时的孔位公差，避免强行锁附导致的钣金变形。箱体内部的分层隔板设计，是为了将变压器本体与接线端子区域做物理分隔，一方面可以避免变压器运行时的热量直接传导到接线端导致线缆绝缘层加速老化，

　　另一方面也能在接线操作时防止工具意外掉落触碰变压器绕组造成短路。从安装边界尺寸来看，这款箱体的整体轮廓方正，没有外凸的异形结构，在柜内布设时可以直接贴靠其他配电组件的安装间隙放置，不需要额外预留过多的侧边操作空间，所有需要操作的紧固件、接线位都集中在正面窗口和顶部盖板区域，正面预留的操作窗口尺寸刚好满足常规接线工具的操作角度，不会因为窗口过小导致接线时线缆弯折半径不足，也不会因为窗口过大损失箱体的整体结构强度。箱体的钣金折弯处都做了压边加强处理，不需要额外焊接加强筋就能满足日常安装、运维过程中的结构强度要求，拼接位置的折边做了叠边设计，拼接后缝隙控制在1mm以内，能够有效阻挡直径较大的金属碎屑进入箱体内部，

　　同时也不会因为拼接缝隙过大导致电磁屏蔽性能下降。在实际选型适配时，这款箱体可以匹配额定容量在5kVA以内的干式变压器，内部的安装孔位可以根据不同厂家的变压器安装尺寸做微调，不需要重新制作整体模具，对于小批量定制化的配电设备集成场景来说，这种拼接式结构的加工周期更短，改型成本更低，只需要调整对应钣金件的折弯尺寸就能适配不同规格的变压器安装需求。不同于户外使用的变压器箱体需要做防雨、防腐的特殊表面处理，这款面向设备内置场景的箱体采用常规冷轧钢板折弯后喷塑处理即可，表面的喷塑层不仅能起到防锈作用，也能提升箱体的绝缘性能，避免箱体意外带电时造成运维人员触电风险。箱体侧面的封闭结构做了微缝隙通风设计，在保证结构防护能力的同时，能够让变压器运行时产生的热量通过自然对流散出，不需要额外加装散热风扇，减少了后期运维的故障点，适配长时间连续运行的工业设备供电场景。
