泵用轴冷却壳体结构设计

　　在工业泵组的长期运行场景中，转轴因高速摩擦、介质传导热量累积出现的卡滞、磨损加剧问题，一直是影响设备连续运转可靠性的核心痛点，轴冷却壳体正是针对这一工况需求设计的配套功能部件，直接集成在泵组转轴的支撑段外侧，承担冷却介质导流、转轴防护、安装定位的多重作用。从实际应用场景来看，这类冷却壳体多用于输送高温介质的离心泵、化工流程泵、高压柱塞泵等设备上，当泵组输送的介质温度超过80摄氏度，或是转轴端机械密封因摩擦生热导致密封面温度过高时，冷却壳体内通入的循环冷却液会持续带走热量，将转轴与密封组件的工作温度控制在橡胶密封件、轴承组件的耐受范围内，避免因高温导致的密封件老化失效、轴承润滑脂流失、转轴热膨胀卡涩等故障。

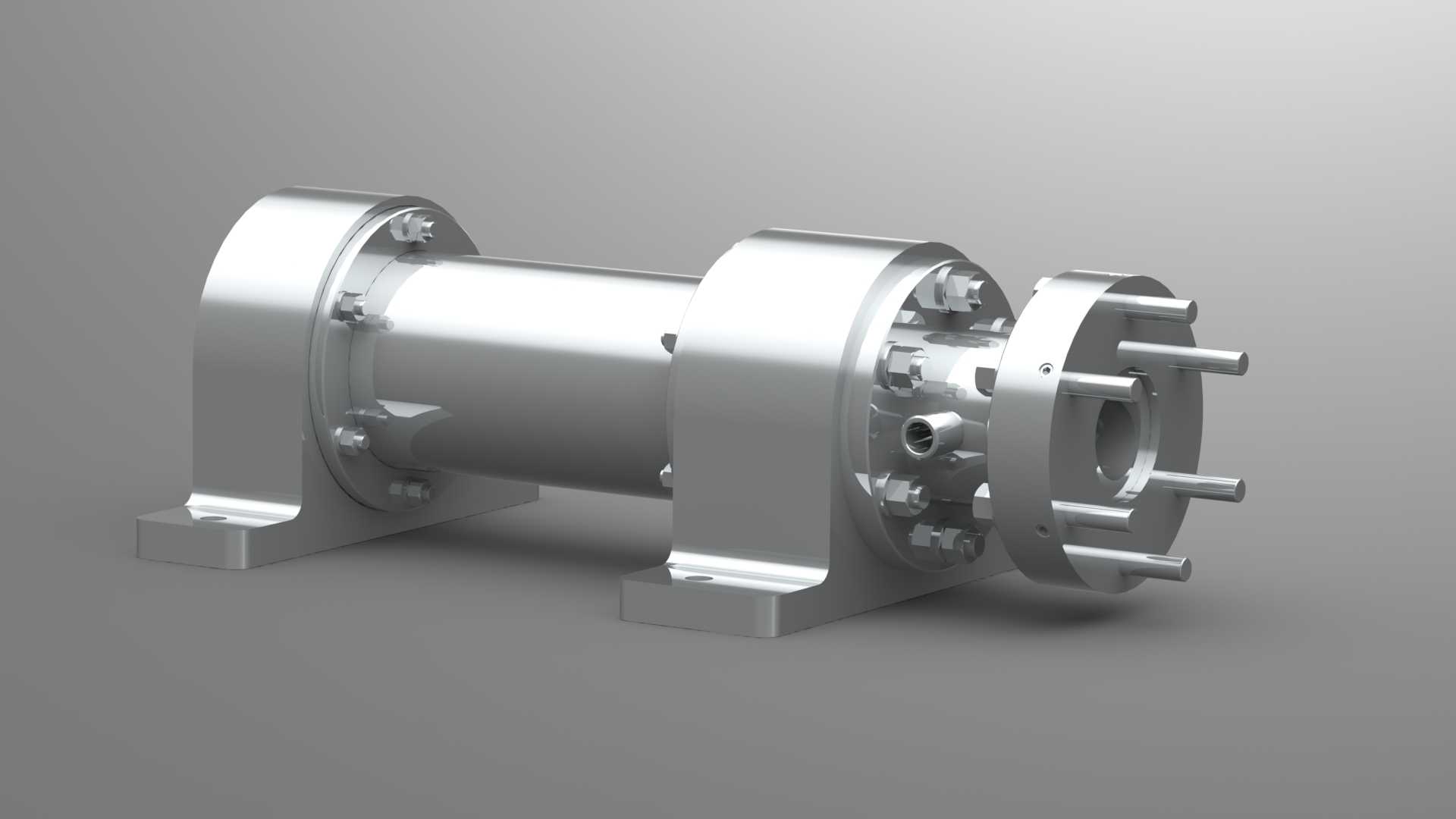

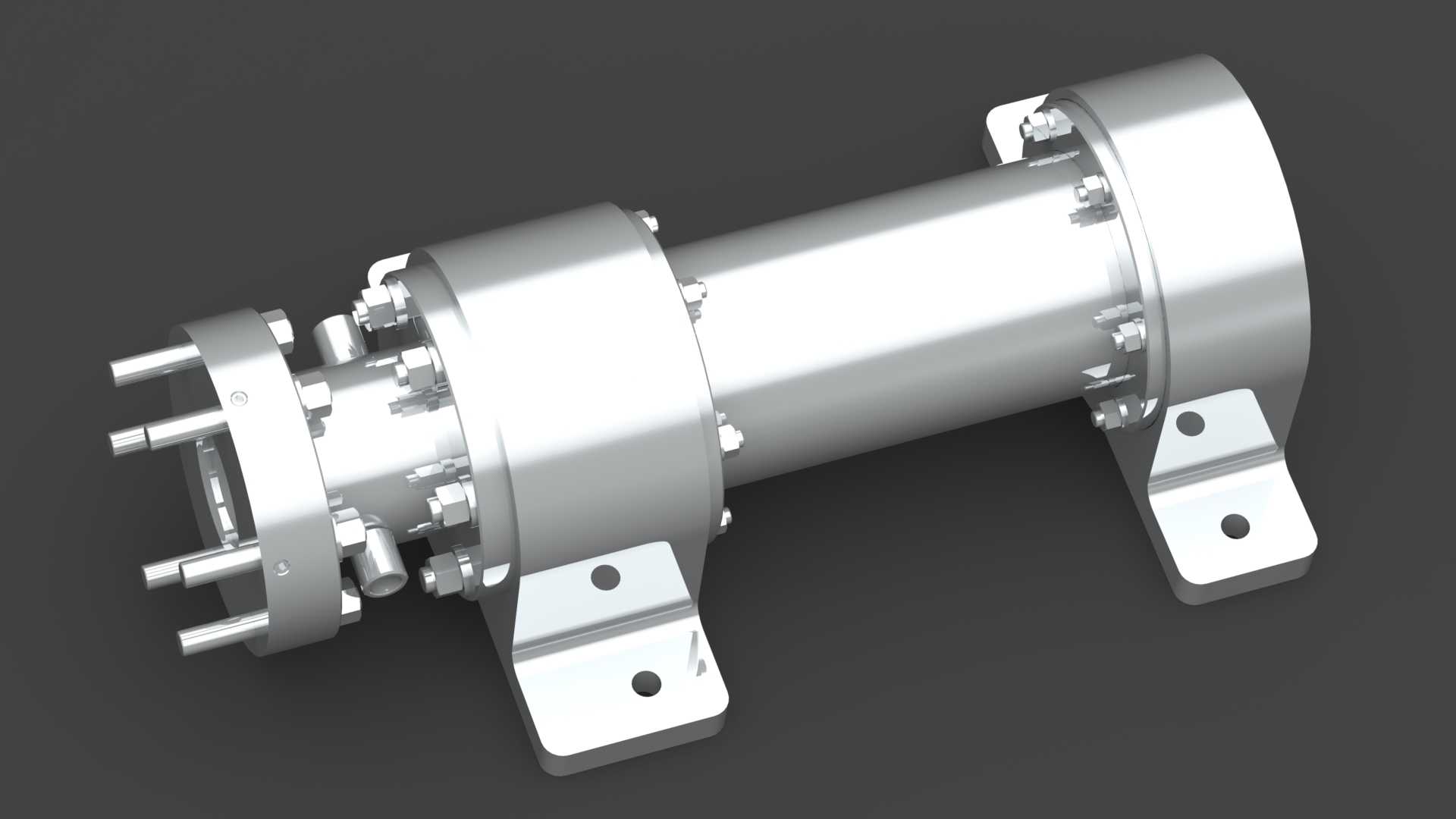

　　从结构设计逻辑来看，整个壳体采用同轴筒式布局，主体为等径圆柱形承压腔体，两端分别设计有连接法兰结构，一端对接泵体的轴承箱端盖，另一端对接密封压盖或是联轴器侧的防护端盖，法兰端面上均匀布置有螺栓过孔，采用内六角圆柱头螺栓实现周向均匀紧固，保证腔体连接的同轴度与密封性能，避免冷却液从结合面渗漏。腔体侧壁预留有冷却液的进出接口，接口采用内螺纹连接形式，分别布置在腔体的上下侧，进液口位置偏低、出液口位置偏高，保证冷却液能够充满整个腔体，不存在冷却死角，同时接口的通径设计匹配常规工业冷却水管路规格，不需要额外配置变径接头即可完成现场管路对接。

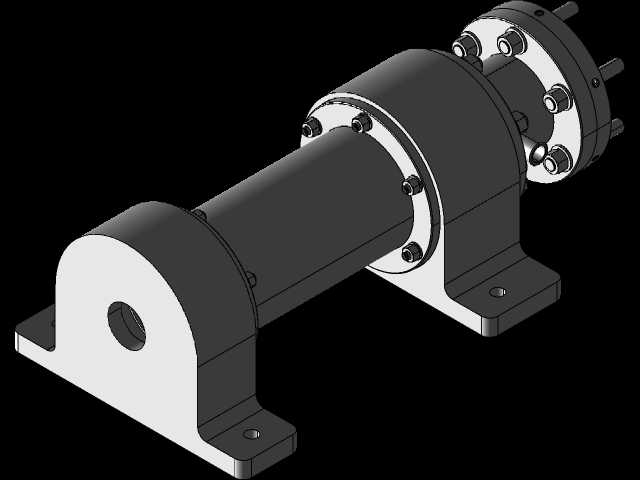

　　壳体下部集成了两个对称分布的安装支座，支座与主体腔体采用一体化铸造成型后加工成型，支座上开有长圆形安装孔，一方面可以抵消加工与安装过程中产生的位置误差，另一方面可以适配不同安装基面的螺栓孔距，安装时通过螺栓将整个冷却壳体连同内部的转轴组件固定在泵组的共用底座上，支座与腔体连接位置设计有三角形加强筋，提升支座的承载刚度，避免泵组运行过程中振动导致的支座断裂、腔体变形问题。腔体的内壁与转轴之间预留有均匀的环形流道间隙，间隙大小经过流体阻力与换热效率的平衡计算，既保证冷却液有足够的流通截面积降低流阻，又能让冷却液尽可能贴近转轴表面提升换热效率，内壁表面做光滑处理，减少冷却液流动过程中的阻力损失，同时避免杂质在腔体内沉积堵塞流道。

　　从安装边界尺寸来看，主体腔体的外径尺寸适配常规同功率等级泵组的轴径配套规格，整体长度覆盖转轴需要冷却的轴段长度，两端法兰的止口尺寸与对接部件的止口尺寸采用间隙配合，安装时可以快速实现同轴定位，降低现场装配的找正难度。两个安装支座的底面处于同一水平面上，底面经过铣削加工保证平面度，安装后不会出现腔体倾斜导致的转轴偏磨问题，支座的安装孔中心距符合行业内同类型泵组的安装尺寸规范，可以直接替换原有同规格的冷却壳体部件，不需要对泵组底座进行二次加工改造。

　　在细节设计上，法兰结合面开有密封槽，配套安装O型橡胶密封圈，当螺栓紧固后密封圈被压缩填充结合面的微观间隙，实现静密封效果，能够承受0.6MPa以内的冷却液工作压力，满足常规工业循环冷却水、低压密封油等冷却介质的承压需求。腔体的外壁不做额外的散热鳍片设计，因为这类壳体的冷却核心是内部介质的强制循环换热，外壁自然散热的占比极低，光滑的外壁也便于日常运维过程中的擦拭清洁，避免表面积聚油污、灰尘。整个壳体的材质选用具备良好导热性与结构强度的金属材料，既能够快速将转轴传递的热量传导给内部冷却液，又能承受泵组运行过程中的振动与管路拉扯力，长期使用不会出现变形、开裂问题。

　　实际选型适配过程中，需要重点核对壳体的内孔直径与转轴轴径的匹配关系，保证环形流道的间隙在设计范围内，同时核对两端法兰的螺栓孔分布圆直径、止口直径，确保能够与原有泵体部件顺利对接，安装前需要清理腔体内的加工残留铁屑，避免冷却液循环时杂质进入密封面造成密封件划伤，安装完成后需要先通入冷却液进行保压测试，确认各结合面无渗漏后再启动泵组运行。日常运维过程中可以通过进出液口的温度差判断冷却效果，当温差过小时需要检查流道是否存在堵塞，及时清理腔体内的水垢、杂质，保证冷却通路顺畅。
