工匠巴士侧踏板结构设计方案

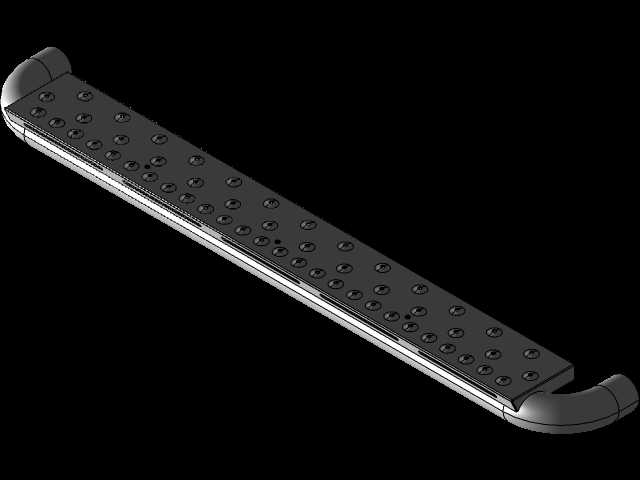

　　日常做商用车车身附件结构设计时，侧踏板这类部件看似不起眼，实则直接影响用户上下车的使用体验，尤其是高底盘的客运车型，踏板的结构合理性、防滑可靠性、安装适配性都是需要反复校核的核心点。这款适配工匠巴士的侧踏板，首先要匹配对应车型的底盘侧围安装点位，整体采用长条形一体化结构，主体承托部分为平直段，末端做圆弧收边处理，既避免尖锐棱角带来的磕碰风险，也能贴合车身侧围的曲面造型，不会出现突兀的外凸或间隙不均的问题。

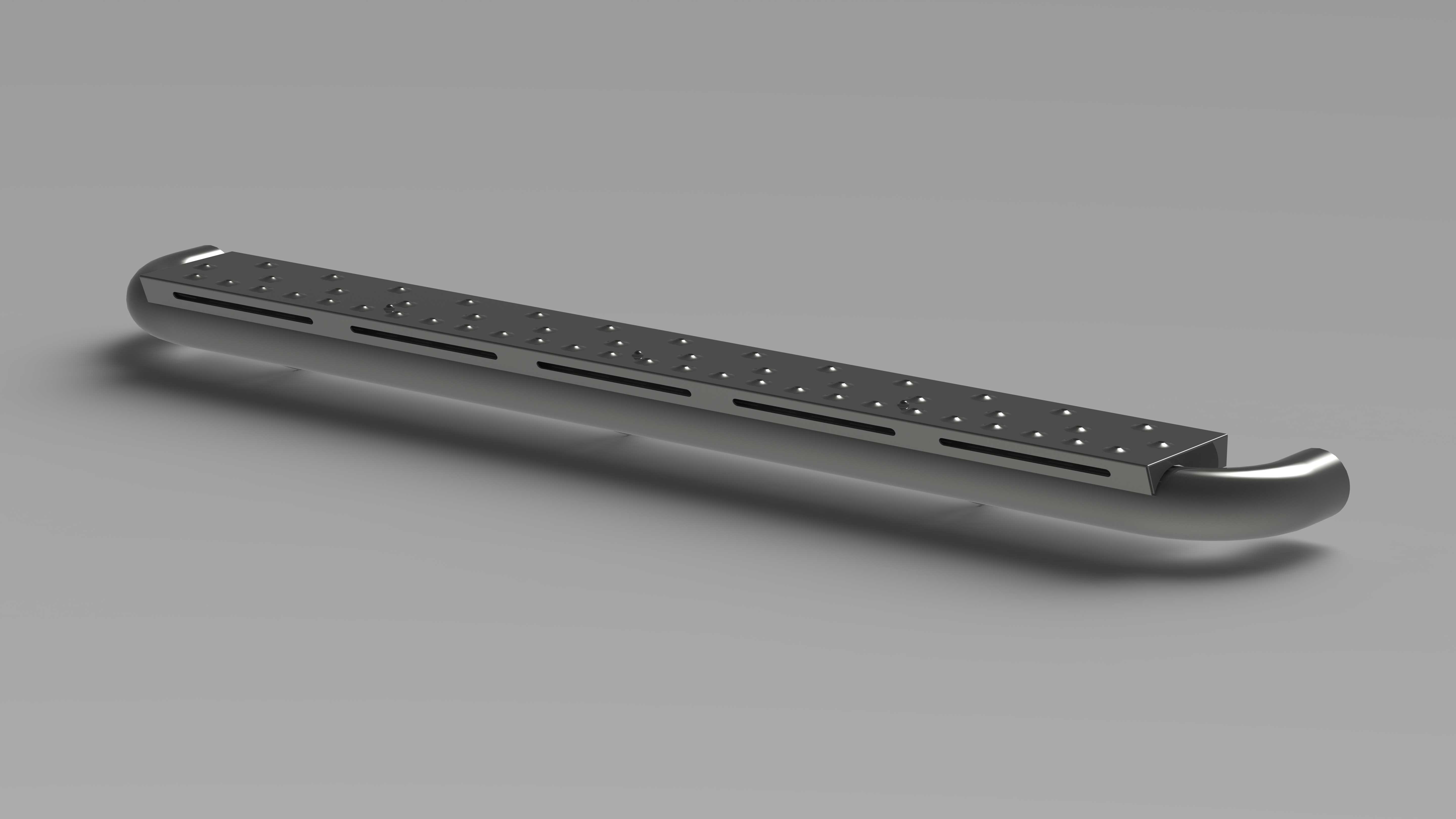

　　从实际使用场景来看，这类客车侧踏板主要服务于驾乘人员上下车时的踩踏支撑，尤其是雨天鞋底带水、冬季鞋底沾霜的工况下，防滑性能是设计的第一优先级。踏板的踩踏面做了密集的凸点防滑结构，均匀分布在整个踩踏区域，同时沿踏板长度方向开设了多组长条形排水槽，积水、泥沙可以顺着槽体直接排出，不会在踩踏面积存导致打滑。踏板的主体承力结构采用封闭腔体设计，内部做了加强筋排布，能够承受成年人频繁踩踏的载荷，不会出现长期使用后弯折变形的问题，边缘的圆弧包边结构也能提升整体的结构刚度，避免端部受外力撞击时出现开裂。

　　做这类部件的三维建模时，首先要锁定安装边界：踏板的安装面需要完全贴合车身侧围下方的预留安装位，安装孔位的间距、孔径要和车身预装的固定点完全匹配，不能出现安装错位的问题。踏板的外伸尺寸需要严格控制，既要保证足够的踩踏宽度满足上下车的落脚需求，又不能超出车身外廓的法规要求，同时要考虑车门开启的运动轨迹，避免踏板和车门下缘出现运动干涉。踏板的离地高度也要结合车型的底盘高度做匹配，过高会导致上下车跨步太大，过低则容易在车辆通过非铺装路面、减速带时出现刮蹭，损坏踏板结构。

　　从结构设计思路上，这款踏板没有采用多余的装饰性结构，所有造型都服务于功能需求：踩踏面的凸点高度经过反复验证，既能够提供足够的摩擦力，又不会因为凸点过高导致硌脚，也不容易积存泥沙增加清理难度；排水槽的宽度和深度做了匹配，既能快速排走积水，又不会因为槽体过宽导致细鞋跟卡入的风险；末端的圆弧过渡段除了造型和安全作用，也能在车辆转弯、经过窄路时降低刮蹭行人或障碍物的概率，圆弧的曲率和车身侧围的线条保持一致，安装后整体视觉协调性更好。

　　建模过程中需要重点校核几个关键尺寸：首先是踏板整体的长度，要覆盖对应车门的上下车区域，保证人员上下车时脚能够完全踩在踏板面上，不会出现踩空的情况；其次是踏板的截面厚度，要兼顾结构强度和轻量化需求，过厚会增加不必要的重量，提升整车油耗，过薄则会导致承力不足，长期使用出现变形；安装支架的位置要对应车身的加强结构处，不能直接固定在车身蒙皮上，否则频繁踩踏会导致蒙皮变形、固定点脱落。另外还要考虑踏板的防腐性能，因为安装在车身侧下方，长期受到路面泥水、砂石的冲击，还有融雪剂等腐蚀性物质的侵蚀，结构设计时要避免出现容易积存泥水的死角，所有拼接位置都要做圆滑过渡，减少腐蚀隐患。

　　很多新手做这类附件设计时，容易只关注外观造型，忽略实际使用中的细节问题，比如防滑凸点的排布如果太稀疏，防滑效果就会打折扣，太密集则会增加加工难度，也容易积存污垢；排水槽如果没有做倾斜角度，积水无法完全排出，长期残留会加速踏板的锈蚀；安装点的数量如果太少，踏板固定不牢，踩踏时会出现晃动感，影响使用安全感。这款侧踏板的设计在这些细节上都做了对应考量，安装点沿踏板长度方向均匀分布，每个固定点都对应内部的加强筋位置，保证受力能够均匀传递到车身结构上，不会出现局部应力集中导致的结构损坏。

　　在实际的车型匹配中，这类侧踏板还可以根据不同车型的配置需求做表面处理的调整，比如做防滑喷塑、磨砂氧化处理，进一步提升防滑性能和耐腐蚀性，不过核心的结构尺寸、安装边界是和对应车型完全匹配的，不需要额外做打孔改装，直接对应原车预留点位即可安装，能够降低售后安装的难度，也避免改装对车身结构造成破坏。
