家用小型户外便携烧烤炉结构设计

　　这款小型烧烤设备的结构设计，核心围绕家庭户外休闲场景的使用需求展开，适配庭院小聚、近郊露营、阳台轻烧烤等多种非商用使用场景，区别于大型商用烧烤台的厚重设计，整体结构偏向轻量化与易收纳，兼顾使用稳定性与搬运便捷性。从结构组成来看，设备采用分体式钣金拼接架构，炉身主体由冷轧钢板折弯铆接成型，无需复杂焊接工艺，既降低生产装配难度，也避免焊接变形带来的尺寸偏差，所有拼接边都做了折边内卷处理，避免使用过程中锋利边缘划伤操作人员。炉体支腿采用一体化折弯成型的窄边钢腿，与炉身底部通过铆接固定，支腿底部做了微向外撇的角度设计，放置在不平整的户外草地、碎石地面时，能通过支腿的角度分散承重，避免炉体侧翻，经实际承重测算，满炭加载食材的状态下，

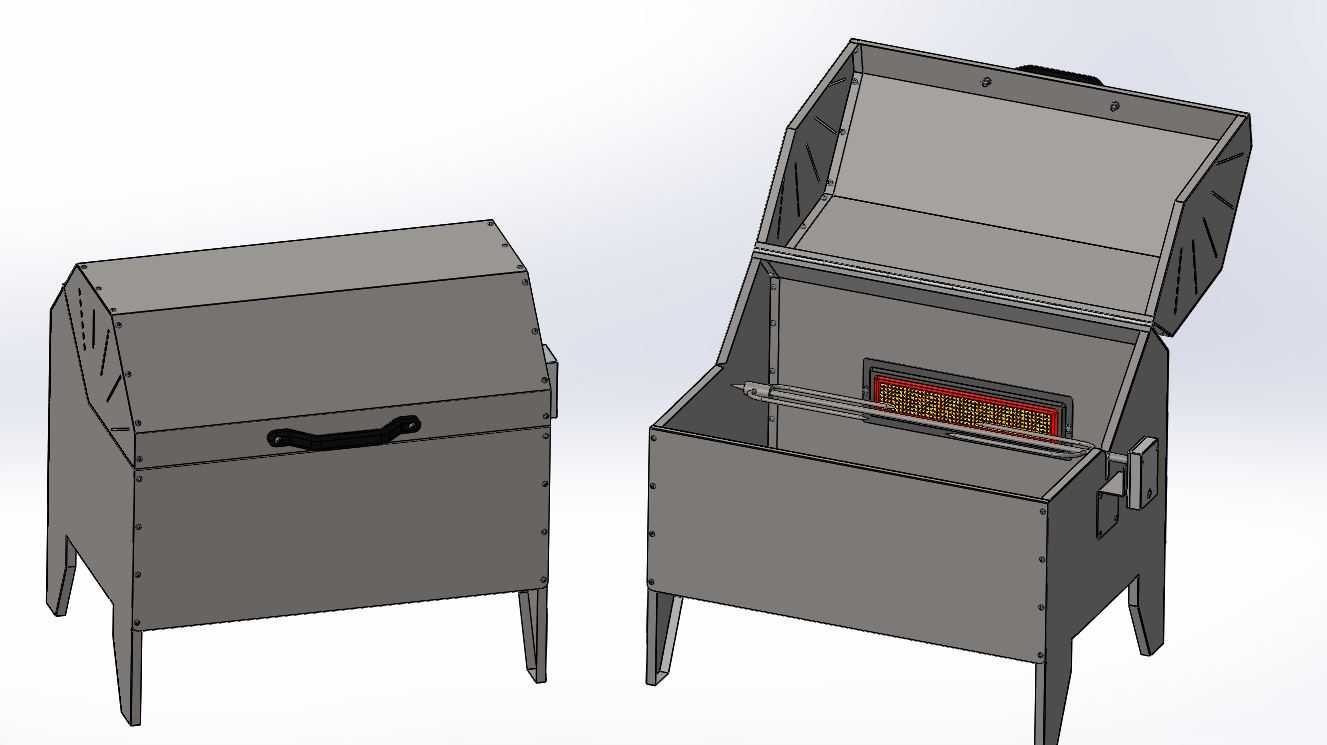

　　单侧支腿承重不超过8kg，常规使用场景下不会出现结构变形。上盖与炉身采用后侧合页连接，合页位置做了下沉式安装设计，盖合后上盖与炉身的贴合缝隙控制在1mm以内，既可以在焖烤时锁住炉内热量，也能在移动时避免炭灰从缝隙漏出，上盖顶部设置了隐藏式提手，提手采用隔热材质内嵌安装，开盖时不会被高温炉体烫伤，上盖内侧做了多道加强筋折弯，长时间高温烘烤下也不会出现盖板变形翘边的问题。炉体内部设置了独立的炭槽安装位，炭槽采用抽拉式结构设计，可直接从炉身前侧抽出，方便添加木炭与清理炭灰，炭槽表面均匀排布直径8mm的通风孔，孔间距设置为15mm，既保证木炭燃烧时的氧气供给，也避免炭块掉落至炉底，炭槽与炉身内壁之间预留了20mm的空气隔热层，

　　长时间燃烧时炉身外壁温度可控制在60℃以内，避免误触烫伤，同时减少热量向炉体外溢，提升炭热利用率。炉身正面设置了可锁扣的搭扣结构，盖合上盖后扣紧锁扣，整体设备可形成封闭的箱体结构，提拿上盖提手即可整体搬运，内部残留的炭灰、未燃尽的炭块不会洒出，收纳时可将烤网直接放置在炉内，无需额外占用收纳空间。烤网采用食品级不锈钢材质，架设在炉身上部的台阶位，安装后与炭槽的垂直距离为120mm，这个距离可以保证木炭燃烧的热量均匀传递到烤网表面，不会出现局部烤焦的问题，烤网边缘做了卷边处理，拿取清洁时不会划伤手部。从安装边界来看，设备展开使用时的整体占地尺寸适配常规家用折叠桌的摆放空间，也可直接放置在平整地面使用，不需要额外的固定安装工序，

　　开箱后展开支腿即可直接使用，不需要复杂的组装步骤。设计过程中针对钣金件的折弯系数做了反复校核，所有折弯边的R角统一设置为1.5mm，适配常规钣金加工厂的折弯刀具参数，不需要定制特殊刀具即可完成生产，所有铆接孔的位置公差控制在±0.2mm以内，装配时不需要额外修配即可完成拼接，降低生产过程中的人工成本。考虑到户外使用的环境特性，所有钣金件表面都做了高温喷塑处理，可耐受300℃以内的持续高温，不会出现漆面脱落、生锈的问题，日常使用后用湿抹布擦拭即可清洁，不需要特殊的维护保养。不同于市面上常见的薄铁皮烧烤炉，这款设备的炉身钢板厚度选用1.2mm的冷轧板，在保证整体重量控制在5kg以内的前提下，足够支撑日常使用的结构强度，正常使用情况下不会出现炉身变形、焊缝开裂的问题，使用寿命远高于薄铁皮一次性烧烤炉。上盖打开后可通过后侧的限位结构固定在100°的开启角度，不会因为风吹或者触碰出现上盖突然回落的情况，添加食材或者翻烤时不会被回落的上盖磕碰，使用安全性更有保障。炉身两侧没有设置外凸的把手，避免搬运或者使用时剐蹭到周边物品，整体外形为规整的长方体结构，收纳时可以直接放置在汽车后备箱的边角位置，不会占用过多的储物空间，适配家庭自驾出行的装载需求。
