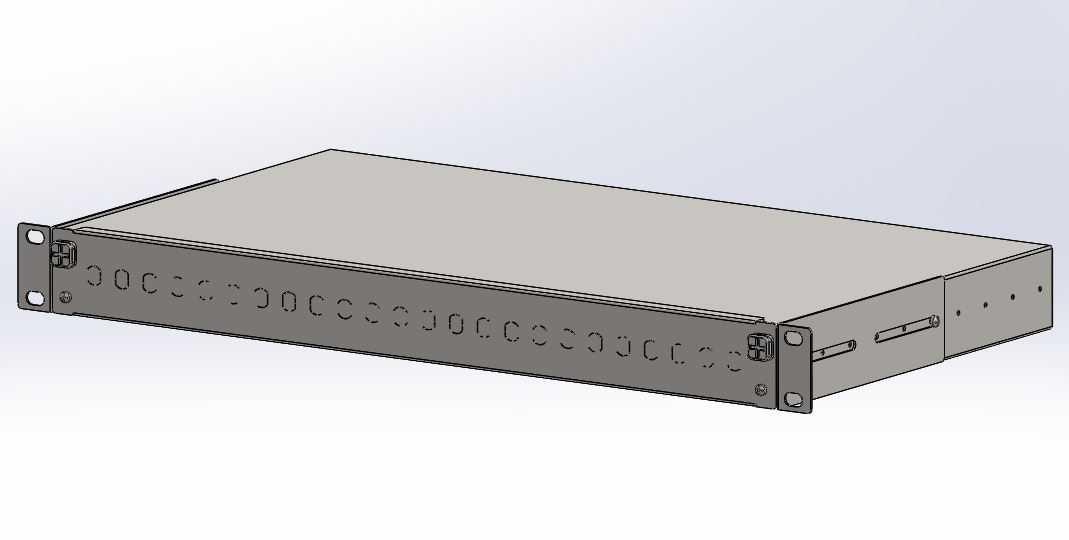

19英寸机架式24端口光纤配线外壳结构

　　这款壳体是针对标准19英寸机柜安装场景设计的光纤配线承载结构，主要用于数据中心、通信机房、弱电井布线机柜内的光纤熔接、配线调度、冗余光纤收纳场景，作为光纤链路端接的物理承载部件，为内部光纤熔接盘、适配器卡座、理线结构提供安装基准与外部防护。

　　从安装边界来看，整体宽度严格遵循19英寸机架安装规范，两侧预留标准机架固定耳，耳片上开设对应机柜立柱的安装孔位，可直接适配市面主流标准服务器机柜、网络机柜的立柱孔距，安装时无需额外定制转接件，直接通过机柜配套螺丝即可完成固定，安装深度适配常规机柜内部布线空间，不会与机柜内前后侧的理线架、交换机设备产生安装干涉。壳体高度符合机架单元的高度模数，占用对应U位的安装空间，不会挤占上下相邻设备的安装间隙。

　　结构设计上采用分体式钣金拼接思路，主体由顶盖、底座、前面板、后侧安装耳几部分组成，各部件通过折弯卡扣与螺丝紧固组合，装配后整体结构刚性充足，不会在机柜长期承重、布线拉扯过程中出现形变。前面板整齐排布24个端口位，每个端口位对应光纤适配器的安装尺寸，可适配SC、LC等常规类型光纤适配器的卡装，端口排布间距符合布线施工的操作空间要求，插拔光纤接头时不会出现相邻端口互相干扰的情况。壳体内部预留足够的盘纤空间，可满足24路光纤熔接后冗余长度的盘绕收纳，内部预设熔接盘安装柱、扎带固定孔位，施工时可直接将熔接盘固定在壳体内腔，冗余光纤顺着内腔预留的理线弧度排布，避免光纤弯折半径过小导致的光信号损耗超标。

　　外壳表面采用哑光喷塑处理，既可以提升钣金件的防锈抗腐蚀能力，适配机房内长期恒温但存在一定湿度的使用环境，也能避免表面反光对机房运维人员的视线干扰。壳体边角处均做折弯倒钝处理，没有尖锐毛刺，施工人员进行布线操作时不会被边角划伤。两侧的安装耳与主体结构采用一体折弯加强结构，承重能力满足满配光纤适配器、熔接盘及冗余光纤后的总重量要求，长期安装在机柜内不会出现耳片弯折、壳体下坠的问题。

　　在实际布线应用中，这类壳体是光纤链路从室外主干进入机房后，端接到网络交换设备前的核心配线节点，既可以实现光纤链路的固定端接，也能通过端口跳接灵活调整光纤链路的路由，方便后期运维时的链路调度、故障排查。壳体的可拆卸顶盖设计，方便运维人员打开壳体进行内部熔接操作、故障纤芯更换，无需将整个壳体从机柜上拆下即可完成大部分维护操作，大幅降低机房布线的运维工作量。壳体后侧预留光纤进出的开孔位，可适配不同数量的主干光缆进入，开孔边缘做护边处理，避免光缆穿入时外护套被钣金切口割破，保障光缆长期使用的结构完整性。

　　从结构建模的角度来看，这款壳体的建模过程重点在于钣金折弯参数的精准控制，每个折弯边的折弯半径、让位缺口尺寸都严格匹配钣金加工的工艺要求，避免设计出无法通过常规钣金工艺加工的结构，所有安装孔位的位置度公差都控制在合理范围内，保障装配时各部件可以顺利拼接，适配器安装后端口齐平，不会出现高低错位、安装卡滞的问题。
